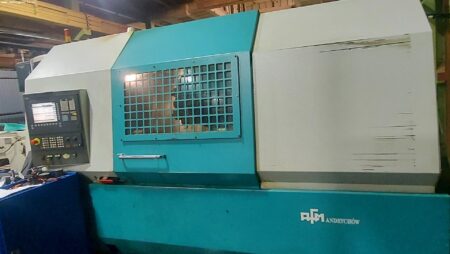

AFM TAE 45 N CNC automata eszterga

Az AFM TAE 45 N CNC automata eszterga a lengyel AFM DEFUM SA cég építette 2007-ben. Az eszterga egy részletet dolgoz meg, amelynek maximális tömege 150 kg, és a tokmányban a maximális esztergálási átmérő: 390 mm , és középen: 300 mm. Az esztergálási hossz középen 1000 mm. Az orsó 50-3000 ford./perc tartományban működik. A gép SIEMENS SINUMERIK 810 digitális vezérléssel van felszerelve. A szerszámgép össztömege 5,8 tonna. Ezen kívül az esztergagéppel együtt további felszerelést is kínálunk, mely tartalmaz: 10 db esztergatartót, 30 db fúrótartót, 2 db marótartót és egy rúdkihúzót.

Az AFM TAE 45 N CNC automata eszterga technikai szétválasztása

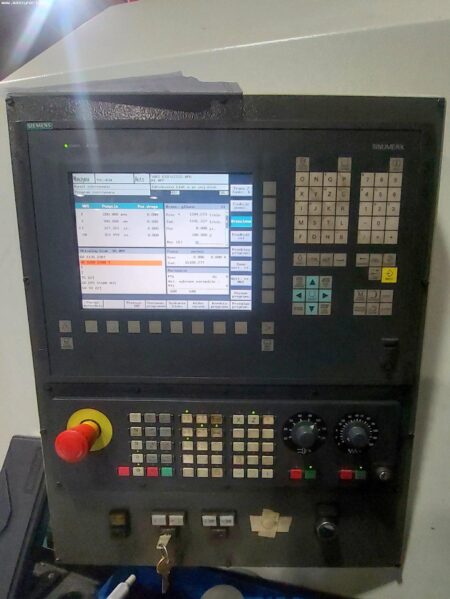

– CNC vezérlés: SIEMENS SINUMERIK 810
– a megmunkált részlet maximális súlya: 150 kg
– maximális fordulási átmérő a tokmány használatakor: 390 mm
– maximális fordulási átmérő középpontok használatakor: 300 mm
– az ágyvédőkön keresztüli átjáró maximális átmérője: 450 mm
– a keresztszán vezetőin keresztüli átjáró maximális átmérője: 260 mm
– esztergálási hossz középen: 1000 mm
– orsó furat átmérője: 75 mm
– X tengely mozgása: 240 mm
– Z tengely mozgása: 670/1170 mm
– maximális haladási sebesség az X és Z tengelyen: 15 m/min.
– Orsó fordulatszám tartomány: 50-3000 ford/perc.
– Maximális forgatónyomaték az orsón: 440 Nm
– tollhegy: 5. sz. morzekúp
– a szemfog szorítóereje: 2-12 kN
– tollátmérő: 90 mm
– tolllöket: 100 mm
– méretek (hossz x szélesség x ma): 3700 x 1740 x 2250 mm
– teljes tömeg: 5800 kg

Kiegészítő felszerelés a TAE 45-N CNC szerszámgéphez

– rúdkihúzó: 1 db.
– marótartók: 2 db.
– fúrótartók: 30 db
– esztergatartók: 10 db.
