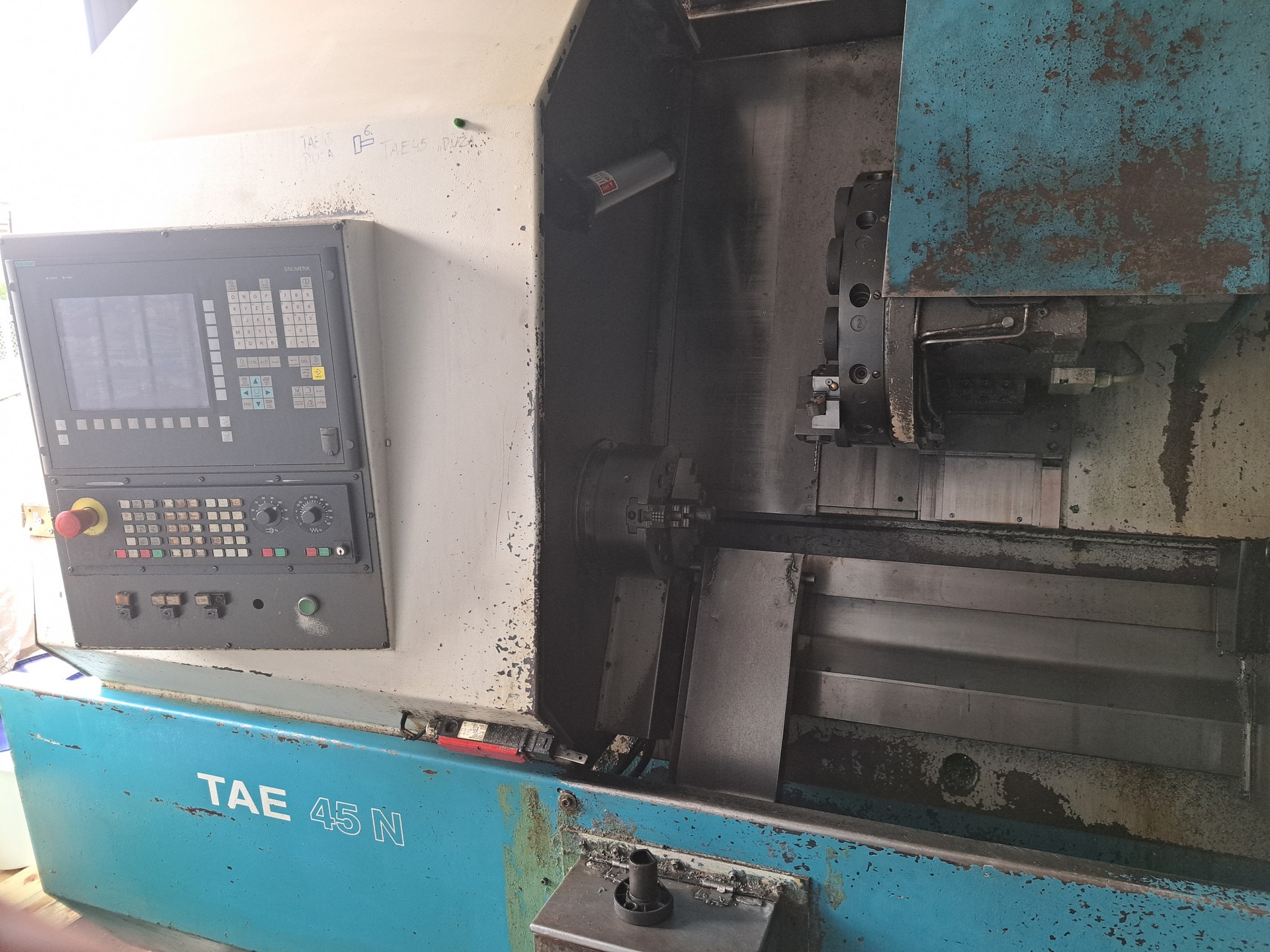

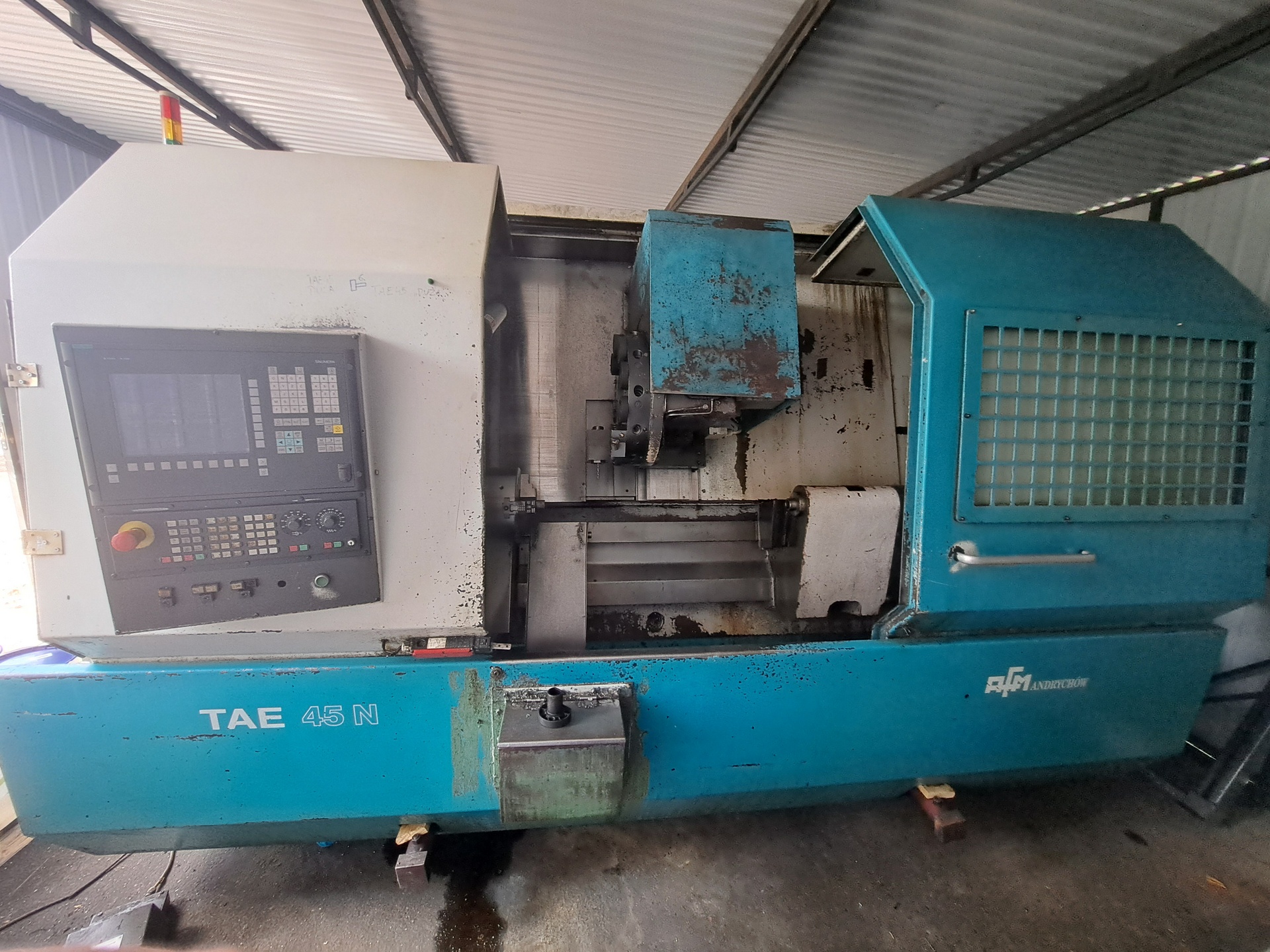

AFM TAE 45N CNC esztergaközpont

AFM TAE 45N CNC esztergaközpont 2006-ban gyártotta Lengyelországban az AFM Andrychów. A legfeljebb 390 mm átmérőjű munkadarabok megmunkálására tervezett gép kiváló pontosságot és nagy hatékonyságot kínál. A megmunkálási folyamatot egy nagy munkaterületen belül, nagy sebességű orsó és forgácsolószerszámok segítségével végzik. A rendkívül merev kialakításnak köszönhetően minden rezgés és lengés folyamatosan megszűnik, ami még a legintenzívebb kihívások során is maximális folyamatstabilitást biztosít. Mindezt kiegészíti a kiterjedt felszereltség, amely többek között egy intelligens SIEMENS CNC-vezérlésből áll, számos hasznos funkcióval. A TAE 45N CNC eszterga 5800 kg súlyú.

Az AFM TAE 45N fém eszterga műszaki adatai

• előtolás az X/Z tengelyen: 240/1170 mm
• gyorsjárat az X,Z tengelyen: 15 m/perc
• átfordulás az ágyvédőkön: 450 mm
• keresztcsúszás a keresztcsúszda-vezetők felett: 260 mm
• maximális esztergálási átmérő a tokmányban: 390 mm
• maximális esztergálási átmérő a központok között: 300 mm
• maximális esztergálási hossz a központok között: 1000 mm
• maximális munkadarab súly: 150 kg
• maximális orsófordulatszám: 3000 ford/perc
• minimális orsófordulatszám: 50 ford/perc
• orsó furatátmérő: 75 mm
• maximális orsónyomaték: 440 Nm
• farokcsapszeg átmérője: 90 mm
• farokcsapágy-fejtő meghosszabbítása: 100 mm
• farokcsapszeg-kúp: Morse 5
• középpontok szorítóereje: 2-12 kN
• áramellátás: 3x 400 V 50 Hz
• méretek (H x Sz x M): 3700 x 1740 x 2250 mm
• az AFM TAE 45N gép súlya: 5800 kg

Az AFM esztergagép felszereltsége

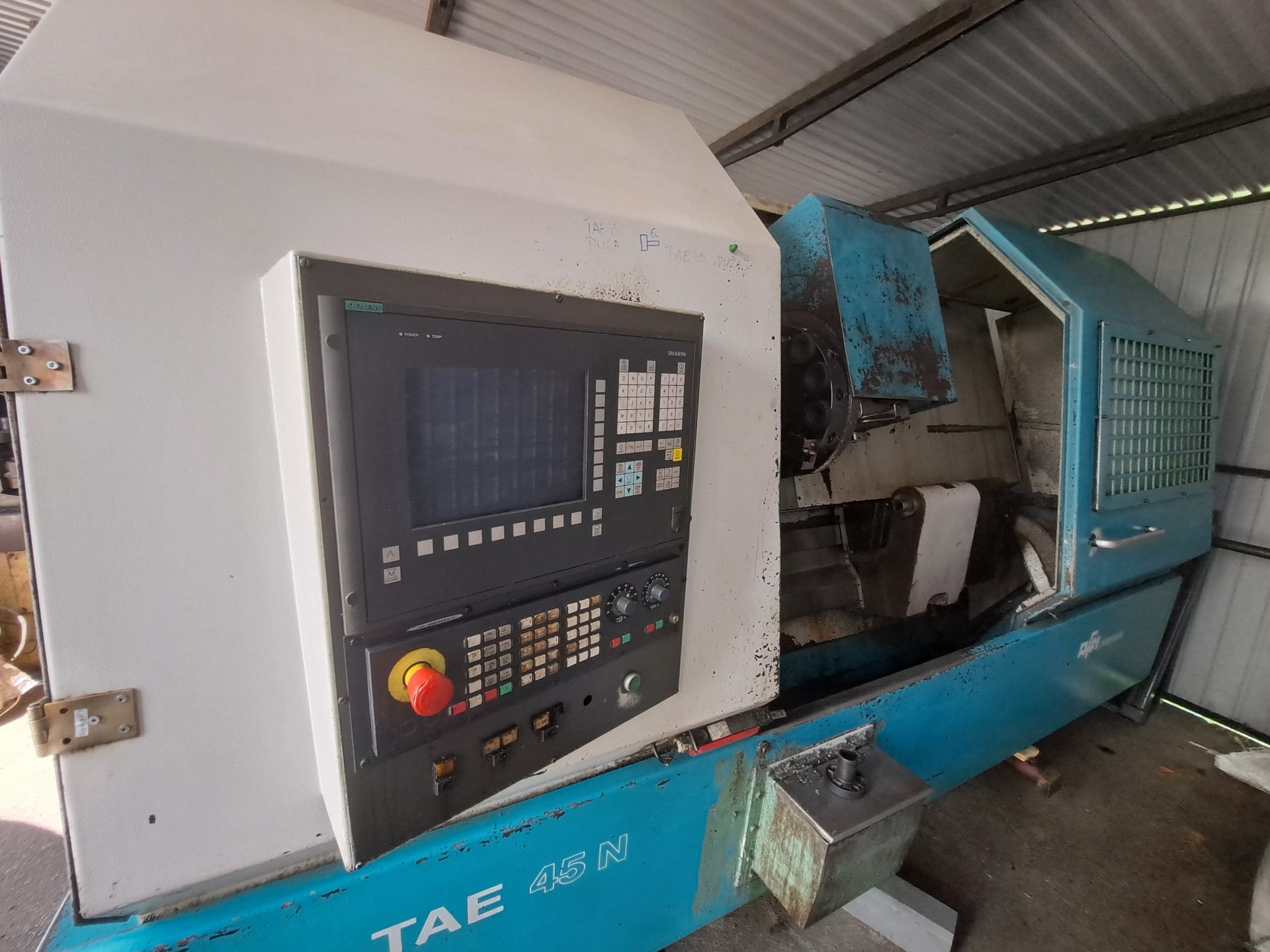

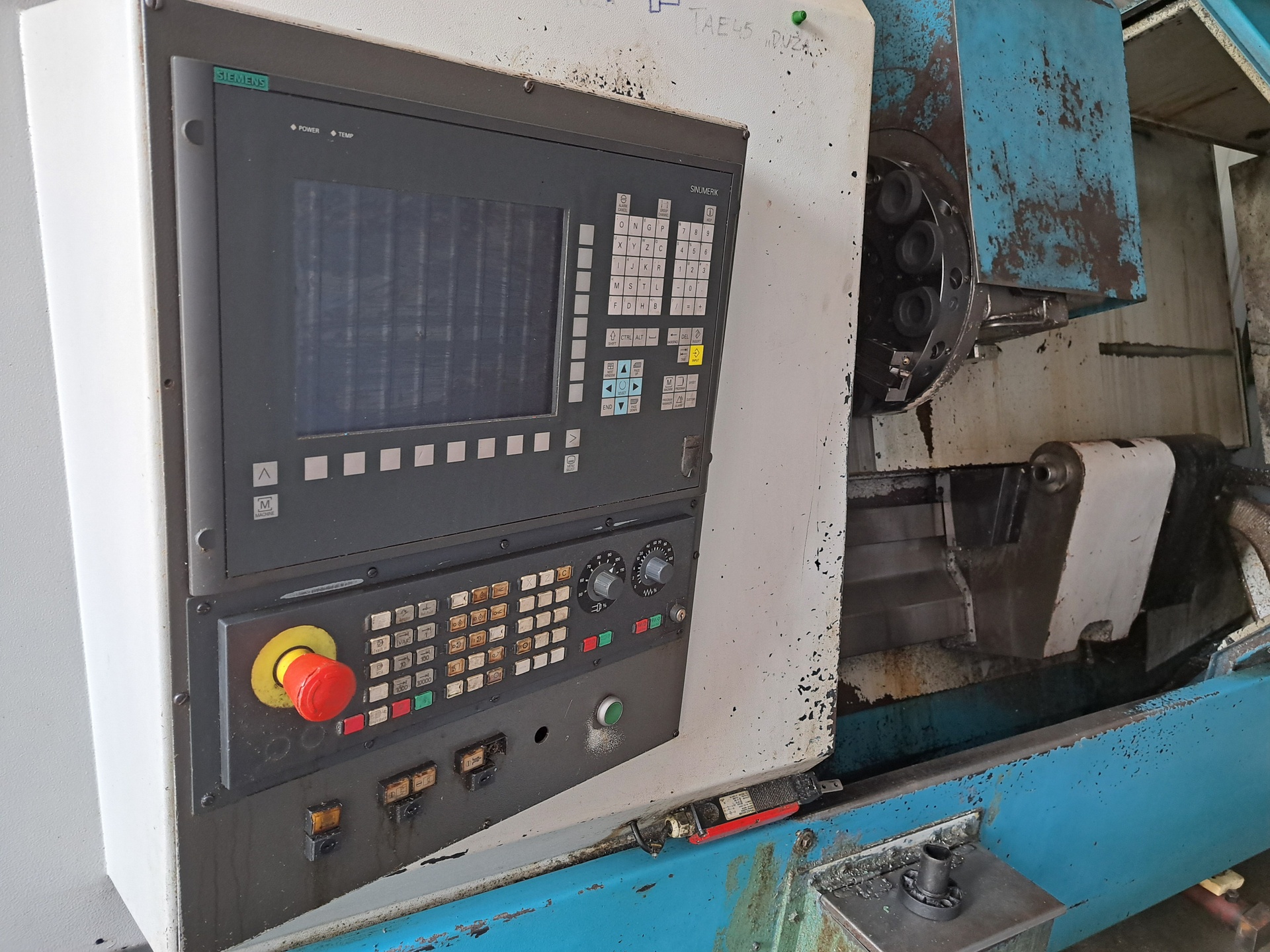

• CNC-vezérlő: SIEMENS SINUMERIK 810
• farokemelő
• szerszám a rudak kihúzásához (1 db)
• kemény pofák
• marószerszámtartók (2 db)
• fúrószerszámtartók (3 db)
• fúrószerszámtartó betétfúrókhoz (2 db)
• M3 esztergáló szerszámtartó (1 db)
• M4 esztergáló szerszámtartók (5 db)
• VDI szerszámtartó esztergakésekhez (2 db)
• VDI fúrószerszám (4 db)
• VDI nyers (8 db)
