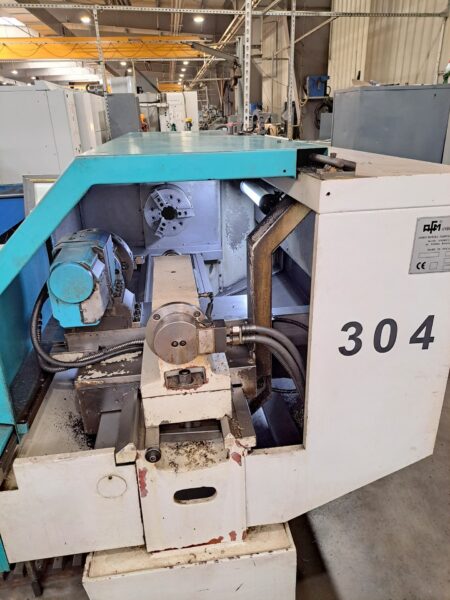

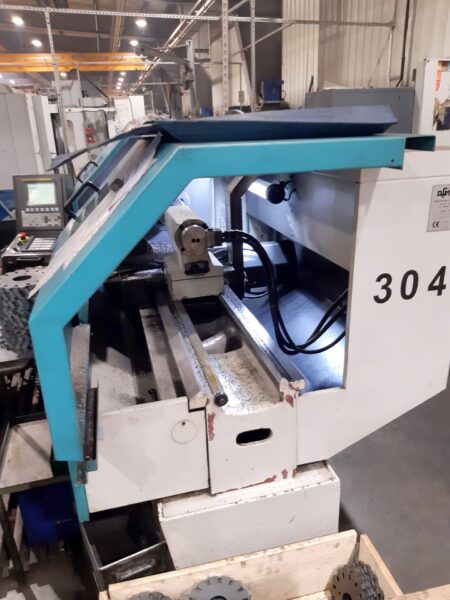

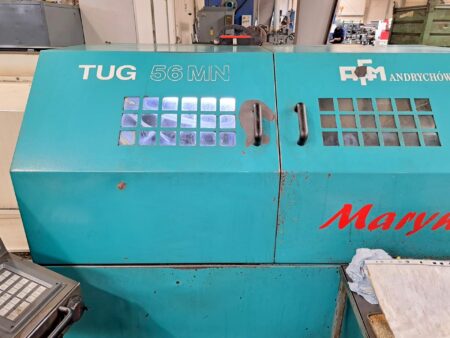

AFM TUG 56 MN MARYNA CNC eszterga

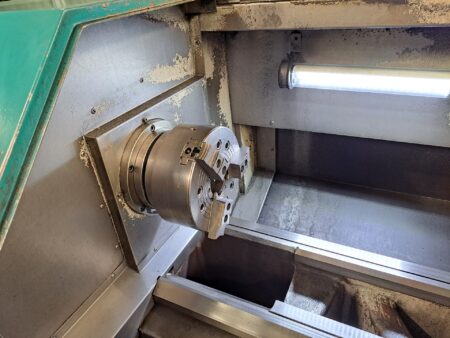

AFM TUG 56 MN MARYNA CNC eszterga, amelyet a lengyel AFM Andrychów gyár 2007-ben gyártott, a munkadarabok széles körű megmunkálására tervezték, tokmányra vagy tokmányra szerelve. Az olyan műveleteknek alávetett munkadarabok, mint például a fúrás vagy a menetvágás, maximális átmérője 300 mm (esztergálás az orsóban) vagy 560 mm (esztergálás a tokmányban) lehet, és súlyuk akár 250 kg is lehet. Az univerzális eszterga masszív, kiváló minőségű alapanyagból készült, két doboz alakú, edzett vezetőpályákkal ellátott talapzaton nyugvó ágy jellemzi.

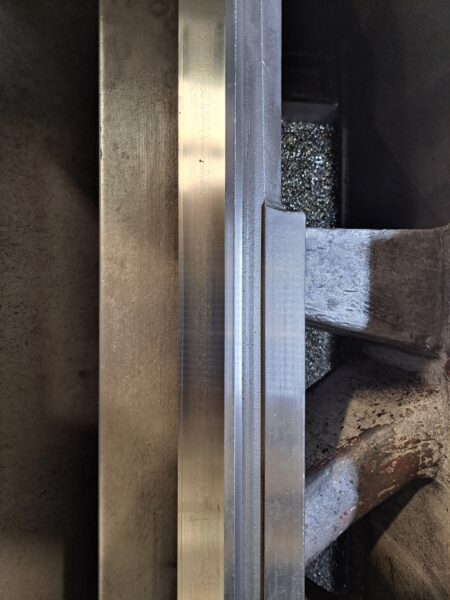

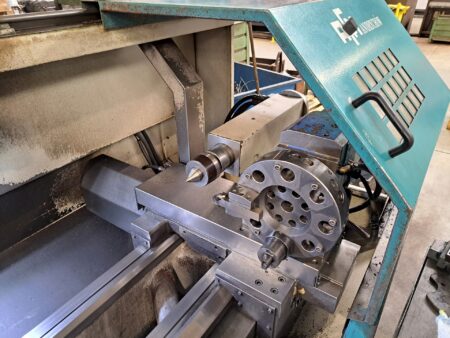

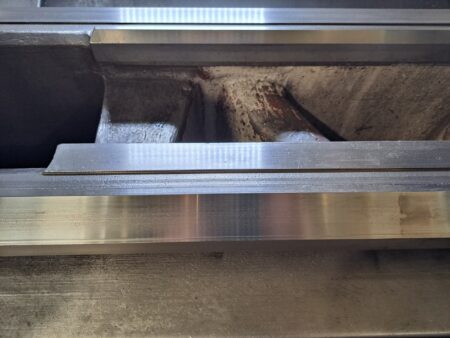

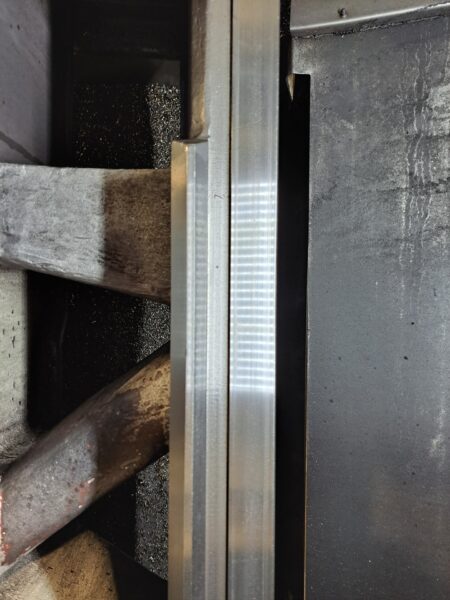

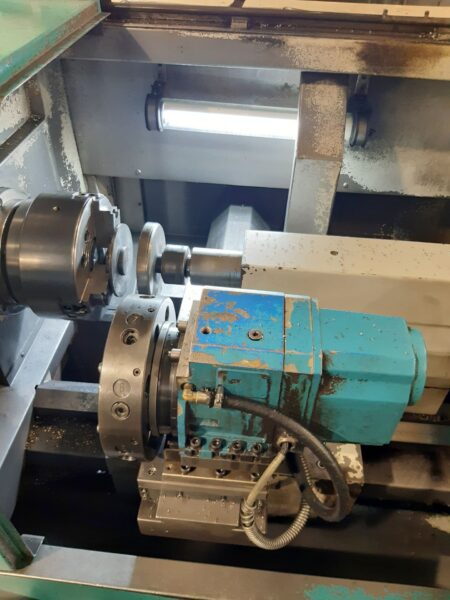

Az X és Z tengelyek csúszkáit elektronikus fordulatszám-szabályozóval ellátott AC-motorok által hajtott golyósorsós fogaskerekek pozícionálják nagy pontossággal. Az X tengely hosszirányú csúszómozgásáért egy nagyfrekvenciás, edzett prizma- és lapos vezetőpálya felel, míg a Z tengely keresztirányú csúszómozgása egy fecskefarkú prizmás vezetőpályán történik. A 180 mm hosszú, meghosszabbított nyúlványokkal és Morse 5-ös belső kúppal rendelkező gép farokcsapjának mozgása szintén prizmás és lapos vezetősíneken fut. A farokállványt két, csavarokkal és anyákkal rögzített szár rögzíti az ágyhoz.

A keményfém vagy kerámia betétekkel ellátott szerszámokkal végzett gazdaságos érdesítő és befejező műveleteket egy megbízható, karimás motorral ellátott, kétfokozatú bolygóműves sebességváltóval hajtott orsó garantálja. A 9 kW-os orsó fokozatmentes fordulatszám-beállítást tesz lehetővé 5 és 3000 fordulat/perc közötti tartományban. A TUG56MN esztergapad felszereltségéhez tartozik többek között egy keresztcsúszó, egy FANUC Series 0i Mate-TC CNC vezérlés és egy fix védőburkolat a forgácsszórás és a hűtőfolyadék elleni védelem érdekében. A gép össztömege 2500 kg.

Az AFM TUG 56 MN MARYNA univerzális eszterga műszaki adatai

• előtolási sebességek az X/Z tengelyen: 1000/270 mm
• gyorsjárat az X/Z tengelyen: 6/8 m/perc
• maximális munkadarab-átmérő (az ágyvezetés felett): 560 mm
• maximális munkadarab-átmérő (keresztcsúszda felett): 300 mm
• maximális munkadarab-hossz (a tuskóban): 925 mm
• maximális orsófordulatszám: 3000 rpm
• minimális orsófordulatszám: 5 rpm
• orsóteljesítmény: 9 kW
• orsójárat: 75 mm
• hengeres orsóvég: ø 140 mm
• orsó nyomatéka: 105 Nm
• orsótávolság: 1000 mm
• bütykös emelés: 276 mm
• farokfűrész átmérője: 75 mm
• farokcsapszeg meghosszabbítás: 180 mm
• farokcsapszeg-kúp: Morse 5
• kenőrendszer tartály kapacitása: 2 dcm3
• a kenőrendszer nyomása: 0,25 MPa
• hűtőrendszer tartály kapacitása: 65 dm3
• hűtőrendszer szivattyú kapacitása: 20 dm3/min
• a hűtőrendszer 3 COA2-12 elektromos szivattyújának motorikus teljesítménye: 0,09 kW
• a hűtőrendszer 3 COA2-12 elektromos szivattyújának motorfordulatszáma: 2800 (50 Hz)/3300 (60 Hz) ford/perc
• a hűtőrendszer nyomása: 40 kPA

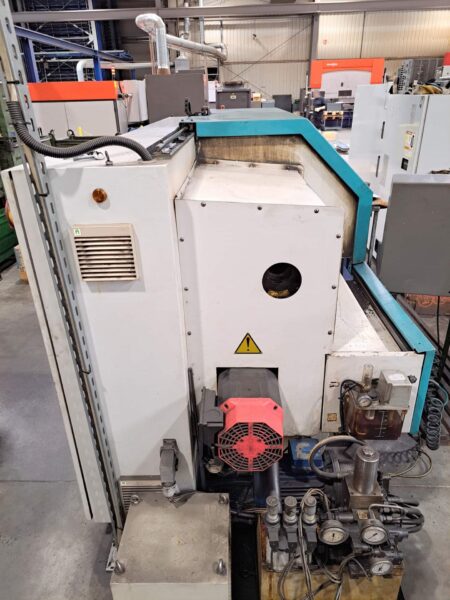

• a hidraulikus rendszer tartályának kapacitása: 40 dm3
• hidraulikaszivattyú teljesítménye: 12 (16) l/min
• hidraulikus hajtómotor teljesítménye: 1,5 kW
• hidraulikus meghajtómotor fordulatszáma: 1420 rpm
• méretek (hosszúság x szélesség x magasság): 3500 x 1590 x 1566 mm
• a TUG 56 MN MARYNA gép súlya: 2500 kg

A CNC eszterga felszereltsége

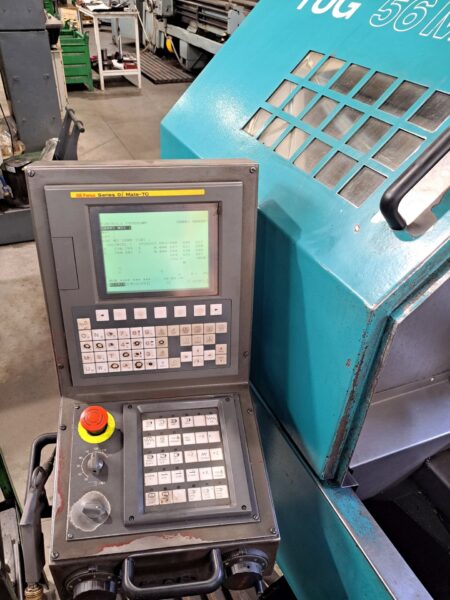

• CNC-vezérlés: FANUC Series 0i Mate-TC
• a teljes ágyhosszon rögzített hátsó védőburkolat
• elülső védőburkolat a forgácsok ellen
• csavar- és csaptengelyfedél
• kiegyenlítő lemezek
• hűtőrendszer elektromos szivattyúval
• elektromos berendezés világító lámpával
• DTR – Műszaki és üzemeltetési dokumentáció
