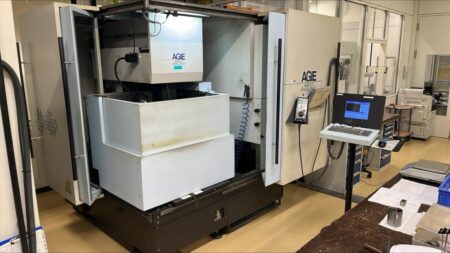

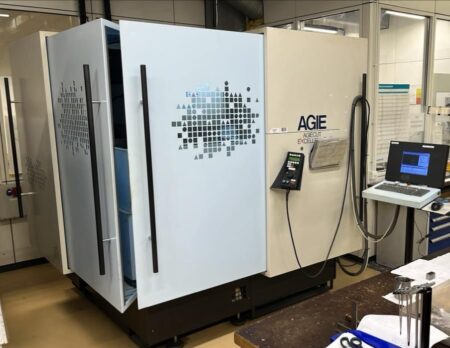

AGIE AGIECUT EXCELLENCE 2 huzalos szikraforgácsoló gép

AGIE AGIECUT EXCELLENCE 2 huzalos szikraforgácsoló gép 1999-ben Svájcban gyártották, és például precíziós szerszámok, szerszámok és lyukasztók gyártására használják. A munkadarabok megmunkálásához a gép fejlett elektromos eróziós technológiát alkalmaz, amely lehetővé teszi a nehéz formák elérését még a legkeményebb anyagokban is. Ennek a módszernek az alkalmazása tovább minimalizálja vagy teljesen kiküszöböli az egyéb másodlagos eljárások, például a polírozás szükségességét.

Az AGIE szikraforgácsoló gép a legkorszerűbb AGIEVISION CNC-vezérlővel és kefe nélküli tengelyű szervomotorokkal szerelték fel, hogy a lehető legrövidebb idő alatt garantálják a legmagasabb megmunkálási pontosságot és precizitást, ugyanakkor alacsony energiafogyasztás mellett. A gép többek között integrált generátorral, félautomata huzalmenet-felhúzási rendszerrel és a munkadarab síkjának és helyzetének automatikus felismerésére szolgáló AGIESETUP 3D mérőszondával is rendelkezik. A huzalos szikraforgácsoló gép teljes tömege 3600 kg.

Az AGIE AGIECUT EXCELLENCE 2 szikraforgácsoló gép műszaki adatai

• tengelyek száma: 5 (X/Y/Z/U/V)
• előtolási sebességek az X/Y/Z/U/V tengelyen: 350/250/256/70/70/70 mm
• gyorsmenet az X/Y/Z/U/V tengelyen: 1500/1500/600/600/600 mm/perc
• vágási szög: 30°/100 mm
• maximális munkadarab-súly (nem merülve): 450 kg
• a munkadarab maximális súlya (alámerülve): 200 kg
• a munkadarab maximális méretei (H x Sz x M): 750 x 550 x 250 mm
• pozícionálási szórás (Pa) az X,Y tengelyeken: 0,004 mm
• átlagos pozicionálási szórás (Ps) az X,Y tengelyeken: 0,0008 mm
• pozicionálási szórás (Pa) az U,V tengelyeken: 0,005 mm
• átlagos pozicionálási szórás (Ps) az U,V tengelyeken: 0,00015 mm
• maximális huzalszélesség: 0,33 mm
• minimális huzalszélesség: 0,1 mm
• huzalsebesség: 60-300 mm/s
• maximális huzalfeszítés: 0-25 N
• huzal felhúzható magasság: 250 mm
• a huzaltekercs maximális súlya: 25 kg
• távolság a padlótól a rögzítő síkdarabig: 1100 mm
• V-vezetés: hengeres 2°
• toroid vezető: 2°-30°
• dielektromos tartály térfogata: 700 l
• hűtővíz hőmérséklete: 7°C
• hűtővíz áramlási sebessége: ~20 l/min
• hűtővíznyomás: 1,5-3 bar
• öblítési nyomás: 0,2-18 bar
• levegőnyomás: 6 bar
• levegőáramlás: m3/h
• teljesítmény: 9 kVA
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x Sz x M): 2215 x 2215 x 2220 mm
• a gép súlya: 3600 kg

Az EXCELLENCE 2 huzalos szikraforgácsoló gép berendezései

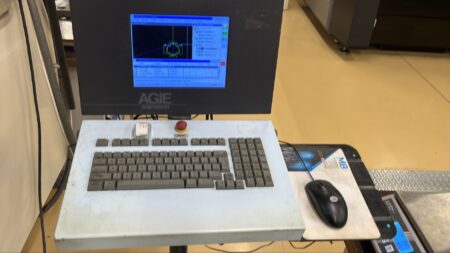

• CNC-vezérlés: AGIEVISION
• mérőszonda: AGIESETUP 3D

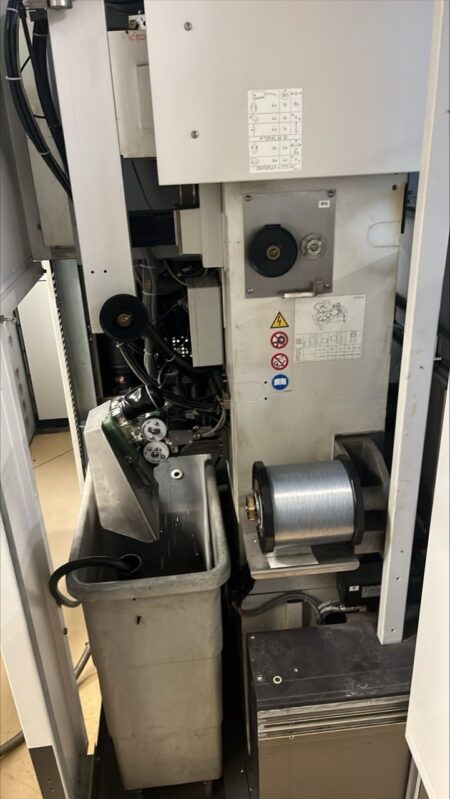

• félautomata huzalbefűző rendszer: AGIEJET
• kefe nélküli tengelyes szervomotorok
• integrált generátor: AGIEHSSC
• integrált dielektromos
• hordozható vezérlőegység LCD kijelzővel: AGIEJOGGER
• vízfúvóka: AGIEFLUSH
