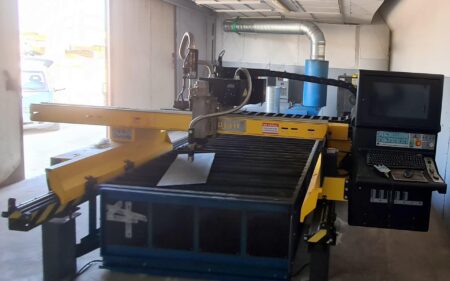

AJAN SHP 130 plazmavágó

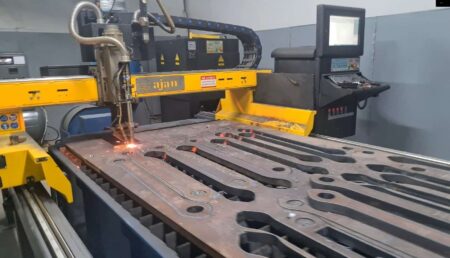

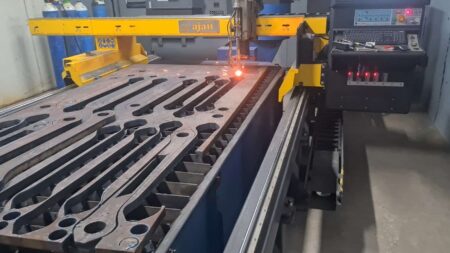

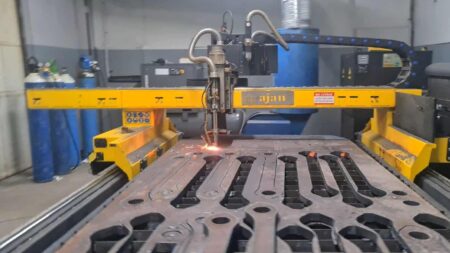

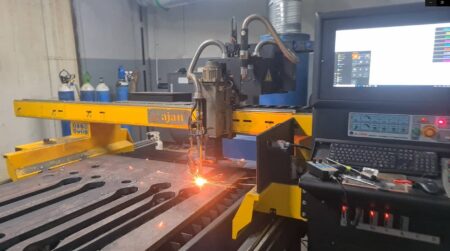

AJAN SHP 130 plazmavágó, amelyet 2017-ben Törökországban gyártottak, rozsdamentes acélból, szerkezeti acélból és alumíniumból készült munkadarabok alakvágására tervezték. A 3000 mm hosszú és 1500 mm széles plazmavágó portálja könnyű, merevített profilból készült, amely megfelelő stabilitást biztosít a megmunkálás során. A vágás közben fellépő szennyeződéseket a megerősített szelvényű elszívóasztal kiküszöböli, növelve a kezelő biztonságát.

A gép két fáklyával van felszerelve – egy gázfáklya MS típusú gyújtóval ME TL/TR150, és egy plazmafáklya SCT260, amelyekkel 30 vagy 200 mm (szerkezeti acél, a kiválasztott fáklyától függően), 20 mm (rozsdamentes acél) és 25 mm (alumínium) vastagságú munkadarabokat lehet vágni. A plazmavágó és lángvágó gép alkalmazott speciális OPTHOLE technológia nagy pontosságot garantál a lemezeken lévő lyukak kiégetésekor.

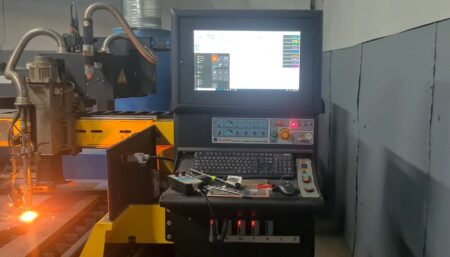

A plazma-oxigénvágó gép felszereltségéhez tartozik az AJANCNC 918L CNC-vezérlés az AJANCAM V8.14 CAD/CAM szoftverrel, amely lehetővé teszi a munkamódok programozását és a kívánt formák megrajzolását a munkadarabokban, valamint a 130 A teljesítményű SHP130 plazmaforrás.

Az AJAN SHP 130 plazmavágó és lángvágó gép műszaki adatai

• vágandó anyagok: szerkezeti acél, rozsdamentes acél, alumínium
• munkaasztal felülete (L x W): 3000 x 1500 mm
• maximális vágási vastagság (szerkezeti acél, plazmavágó): 30 mm
• maximális vágási vastagság (szerkezeti acél, gázfáklya): 200 mm
• maximális vágási vastagság (rozsdamentes acél): 20 mm
• maximális vágási vastagság (alumínium): 25 mm
• gyors előtolási sebesség: 15 m/perc
• tüzelőgáz típusa: propán-metán
• a plazmaforrás teljesítménye: 130 A
• energiafogyasztás: 4 kW
• áramellátás: 3x 400 V; 50 Hz

A plazmavágó és lángvágó gép felszereltsége

• CNC-vezérlés: AJANCNC 918L
• CAD/CAM szoftver: AJANCAM V8.14

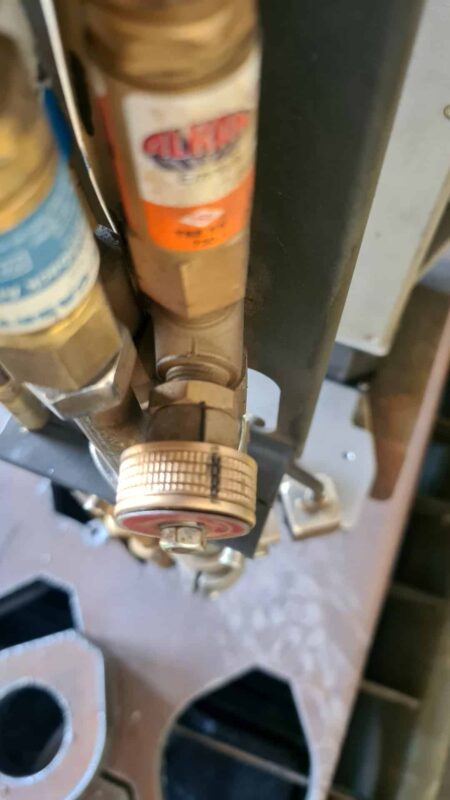

• gázfáklya MS gyújtóval: ME TL/TR150
• plazmafáklya: SCT260
• plazmaforrás: SHP130
• plazmagáz-tartó: THC
• megerősített szekcionált extrakciós asztal

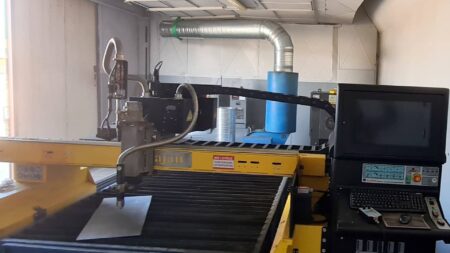

• szellőztetéses elszívás: AJW55
• automatikus gázkonzol: EAK130
• automatikus gázkonzol: CAK100
• lineáris és pontkarcoló modul: MICROPLAZMA
• a gép Y tengelyének 700 mm-es meghosszabbítása
• funkció: MICROJOINT
• funkció: OPTHOLE
• katód- és elektródkopást figyelembe vevő rendszer: OTO
