AL-2500/KX csomózott dróthálót gyártó gép

AL-2500/KX csomózott dróthálót gyártó gép 2013-ban a KABEX P.P.H.U. készült. A gép célja horganyzott huzalból készült, sérülésálló és tartós, legfeljebb 100 méter hosszúságú, változatos huzalkeresztmetszetű drótháló gyártása.

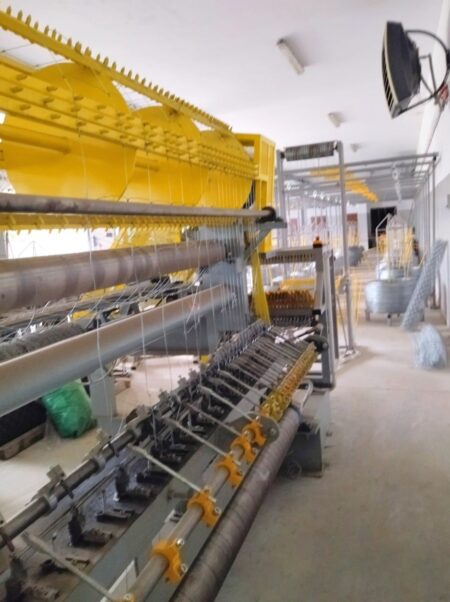

Az AL-2500/KX fix csomózott drótháló gyártósor a következőkből áll:
– géptest (1 darab),

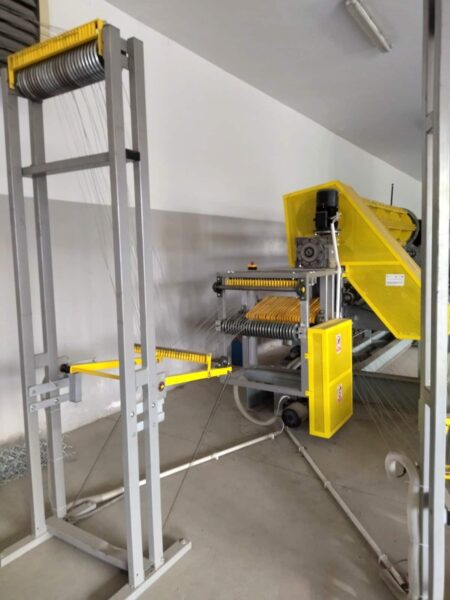

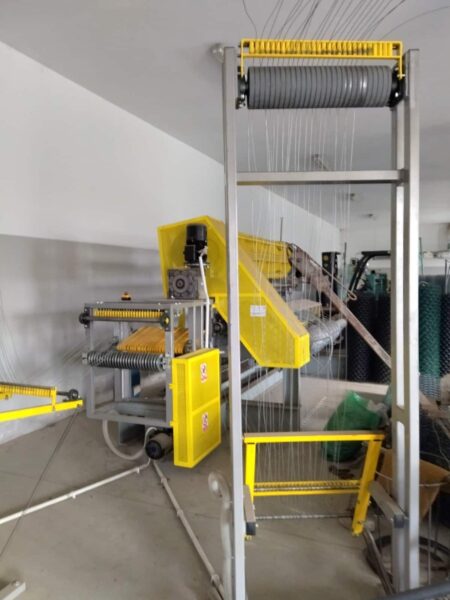

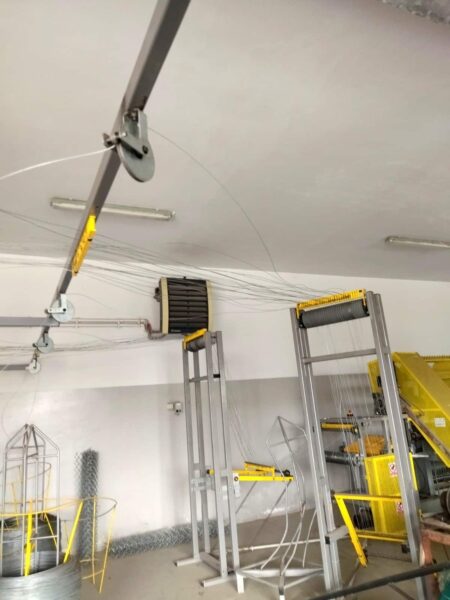

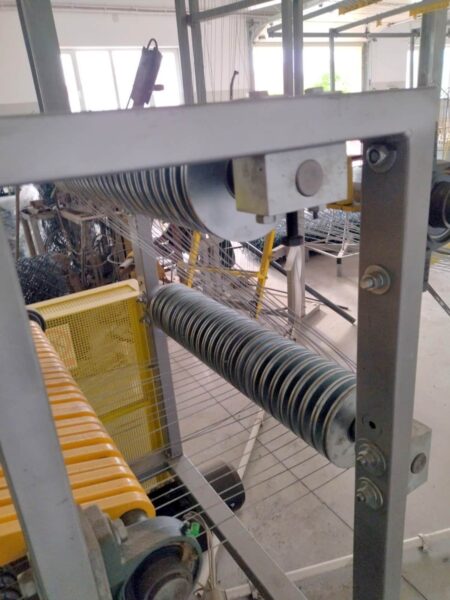

– a huzal feszességét növelő fékkel ellátott vezetőgörgő (1 darab),
– szerszámasztal esztergagörgőkkel és huzalvezető csövekkel és lemezekkel (1 darab),
– huzaladagoló kerekekkel, amelyek a megfelelő hosszúságú huzalt a szerszámasztalra juttatják a huzaltekercseléshez (1 darab),
– húzódob (1 darab),

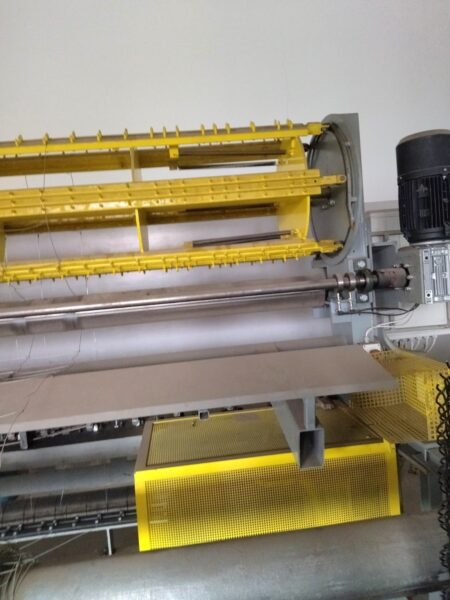

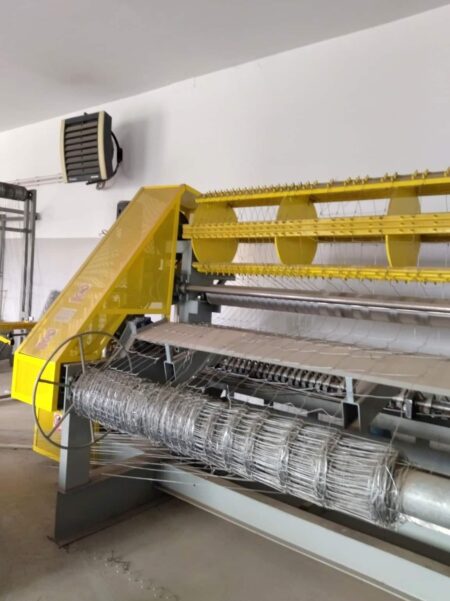

– hálótekercselő dob (1 darab),
– csavarószerkezetek (27 darab),
– guillotine-ok (26 darab),
– huzalhajlító bilincsek (27 darab),
– hálópakoló asztal, amely a hálótekercsek egymás mellé helyezése érdekében oda-vissza mozgást végez (1 darab),

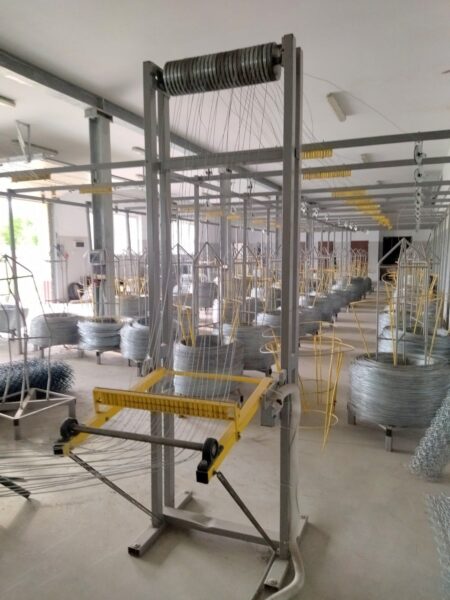

– kitekercselő keret (1 darab),

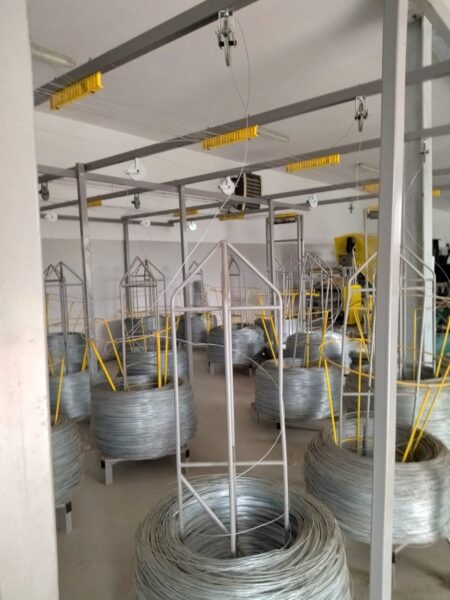

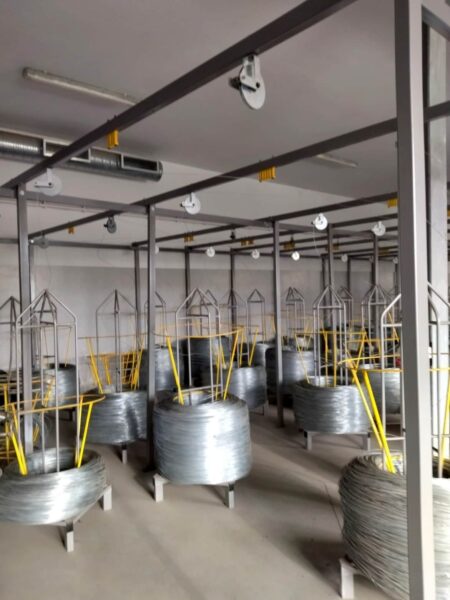

– huzaltekercs-állványok (53 darab),
– kitekercselő kosarak (53 darab),
– érzékelővel ellátott biztonsági korlátok (2 darab).

A gép a húzó dob és a huzaladagoló beindításával kezdi meg a háló fonását, amelynek feladata, hogy bizonyos mennyiségű huzalt juttasson a hálóra és a szerszámasztalra. Miután ez a lépés befejeződött, a drótot levágják, és a végeket a guillotine és annak vágószerkezete hajlítja meg. Ezzel egyidejűleg a dróthajlító bilincsek meghajlítják a levágott drótszakasz másik végét.

A guillotine a hajlítóbilincsekkel együtt eltávolodik, és eközben a hajlítóhenger 8 fordulatot tesz meg a megfelelő számú tekercselési fordulat elvégzése érdekében. A folyamat végén a guillotine visszatér a kiindulási helyzetbe, és a teljes hálófonási ciklus kezdődik elölről. Az AL-2500/KX csomózott erdészeti hálót készítő gép egy perc alatt legfeljebb 50 ilyen ciklust tesz lehetővé.

Az AL-2500/KX erdészeti hálógyártó gép műszaki paraméterei

• az előállított háló hossza: 50 vagy 100 m
• a gyártott háló magassági tartománya: 0.3-2.5 m
• huzalátmérő-tartomány: 1,6-3 mm
• a huzalok távolsága a hálóban: 16×5 cm, 3×10 cm, 2×15 cm, 3×20 cm, 2×25 cm
• huzalok száma: 29-53 db
• maximális formázási sebesség: 1,5 m/perc
• a vágási hossz pontossága: ± 1 mm
• hálótekercs tekercselési mechanizmusa: sima dob a hálót a tengelyen rögzítő mechanizmussal.
• hálócsavaró mechanizmus: csukló, guillotine, hajlító bilincs
• hálótekercs vágása: kézi (a háló kívánt hosszának feltekerése után)
• energiafogyasztás: 5,5 kW
• áramellátás: 400 V; 50 Hz
• helyigény (lecsévélővel együtt): kb. 170 m2
• méretek (hosszúság x szélesség x magasság): 4500 x 2200 x 2100 mm
• AL 2500/KX gép súlya: 2200 kg

A csomózott dróthálót gyártó gép felszerelése

• PLC vezérlés: ARRAY APB-22-MRDL
• kezelőpanel SH-300

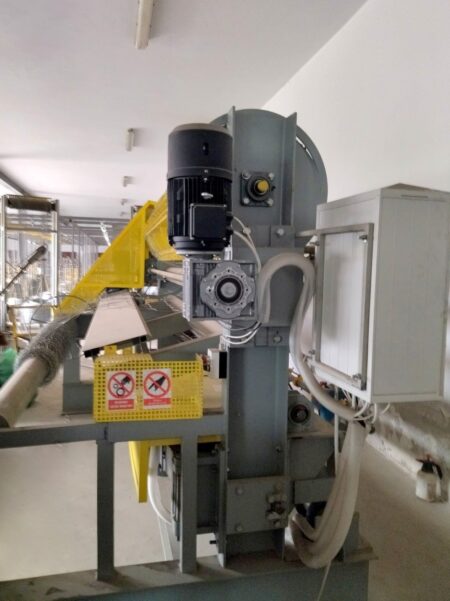

• hajtóműves motor (adagoló): 1,5 kW, 83 rpm
• hajtóműves motor (forgatás): 5,5 kW, 83 rpm
• hajtóműves motor (dob): 2,2 kW, 15 rpm
• hajtóműves motor (guillotine): 4 kW, 90 rpm
