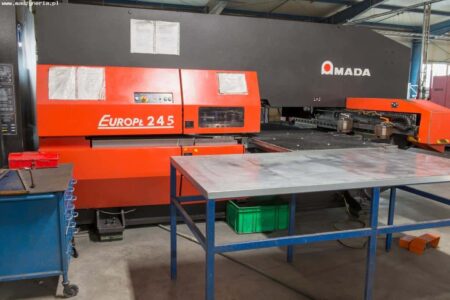

AMADA EUROPE 245 stancoló gép

Az AMADA EUROPE 245 stancoló gép t 2000-ben építették (gépbeállítás: 2001). A gép nyomóereje 20 tonna, amely lehetővé teszi a lap lyukasztását egy legfeljebb 6 mm vastagságú golyóasztalra és egy 3 mm vastag kefeasztalra. FANUC 18 i-P numerikus vezérléssel van felszerelve, amely három tengely programozását és egy 400×600 mm területű munkaasztalt tesz lehetővé. A lyukasztott lap maximális mérete 2540×1500 mm (metszéssel + 1 fordulattal), súlya 100 kg. A prés 31 tornyot tartó toronnyal rendelkezik, amely 25 fordulat / perc sebességgel forog. A maximális lehetséges lyukasztási sebesség 480 löket / perc. A sajtó nagyon jó állapotban van, vékony lapokon dolgozott. Ez lehetővé teszi, hogy automatikus ciklusban dolgozzon, és fel van szerelve a megfogott lemez vezérlésével. A gép rendkívül hatékony, lehetővé teszi a lyukasztást mikrojelekkel vagy anélkül. A prés felépítése garantálja a nagy lyukasztási pontosságot, valamint a szerszámok hosszú élettartamát, ami alacsonyabbá teszi a gép működési költségeit, mint más ilyen típusú gépek használata esetén. A gép ára magában foglalja a telepítést és a gép használatának oktatását is

Az AMADA EUROPE 245 stancológép műszaki paraméterei

– CNC vezérlés: FANUC 18 i-P
– munkaidő: 35 000 óra
– nyomás: 20 t
– munkaasztal: X = 600, Y = 400
– maximális lyukasztási forma elfogás nélkül és 31 állomásfejjel: 1020 x 1290 (Y-10; Y1010 T2XX; Y-50; Y970 T3XX)
– lyukasztott lap maximális mérete metszéssel: 1020 x 2540 mm
– az ütéssel + 1 fordulattal lyukasztandó lap maximális mérete (opcionális): 1500 x 2540 mm
– maximális vastagság a golyós asztalon: 6 mm
– a lap legnagyobb vastagsága a kefeasztalon: 3 mm
– az asztalon megengedett legnagyobb súly: 100 kg
– lyukasztási pontosság: + -0,1 mm
– pozicionálási pontosság: + -0,07 mm
– pneumatikus bilincsek / fogantyúk száma: 2
– egyidejűleg vezérelt tengelyek száma: 3 (X, Y, C)
– revolver fordulatszáma: 25 ford / perc.
– löketek száma percenként (távolság 25,4 mm, hengerlöket 6,5 mm): 220 löket / perc.
– lépéslyukasztás (távolság 1 mm, hengerlöket 6,5 mm): 480 löket / perc.
– minimális programozható lépés: 0,001 mm
– szerszámállomások száma: 31, ebből 3 forgó
– a szerszám maximális átmérője: 88,9 mm
– forgó állomások: 2×1 1/4 „; 1×2”
– forgólemez maximális vastagsága: 3 mm
– csúszka: hidraulikus
– alsó orsó menetfordulópont: 4 programozható pont
– leállási idő: 295 ms
– légnyomás: 5 kg / cm2 (bar)
– levegőmennyiség: 250 Nl / mn
– olajmennyiség: 160 L
– memória kapacitás: 64 (~ 63 program) Kb
– grafikus képernyő: 10,4 „LCD
– fényfüggöny (3 fénysugár): szabvány az európai országokban
– beépített teljesítmény: 27 kW
– a gép méretei (hossz x szélesség x magasság): 4460 x 2750 x 2130 mm
– szállítási méretek (H x Sz x M): 4820 x 2500 x 2414 mm
– a lyukasztógép súlya: 10 000 kg
– szervizkönyv a gép teljes történetével
