AMADA PEGA 357 stancoló gép

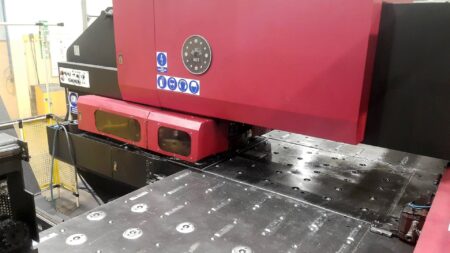

AMADA PEGA 357 stancoló gép 1990-ben gyártották Japánban. A rstancoló gép acélból, rézből vagy alumíniumból készült lemezek megmunkálására szolgál lyukasztási, vágási és alakítási módszerrel. A Fanuc O4P-C CNC-vezérléssel felszerelt gép 30 tonna erővel lyukasztja az 1219 x 2438 mm maximális méretű (hosszúság x szélesség) és 3,2 mm vastagságú fémlemezeket.

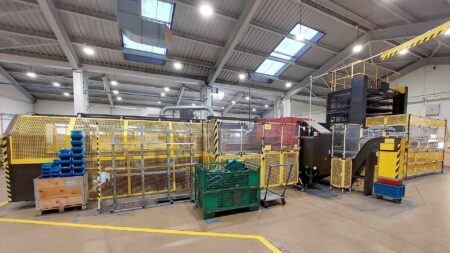

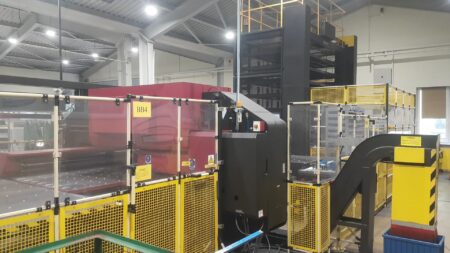

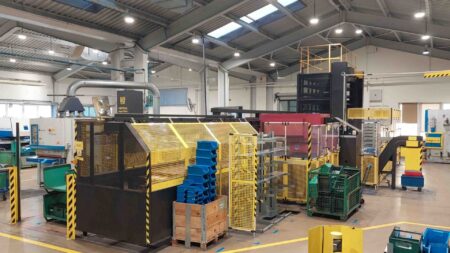

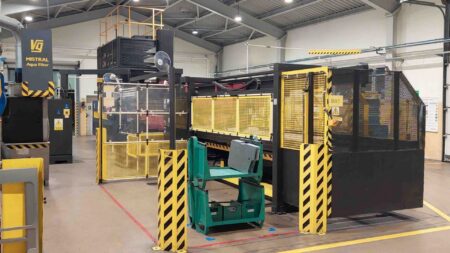

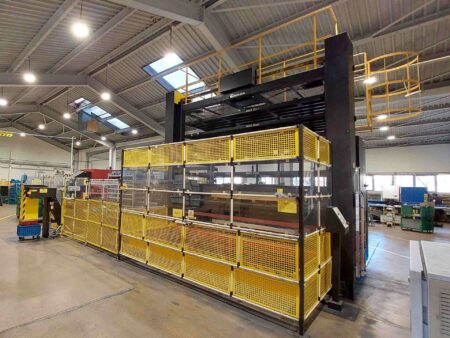

A lemezmegmunkáló központ egy AS-741-es egylemezes emelővel ellátott automatikus lemezraktárral, egy OL-410-es külső betöltőberendezéssel és egy UL-410-es kirakodóberendezéssel (Omron vezérléssel) is fel van szerelve. A stancoló gép teljes tömege a berendezéssel együtt 21500 kg.

Az AMADA PEGA 357 stancoló gép műszaki adatai

• préserő: 30 t
• a fémlemez maximális méretei (hossz x szélesség): 1219 x 2438 mm
• a fémlemez minimális méretei (hossz x szélesség): 250 x 600 mm
• a fémlemez maximális vastagsága: 3,2 mm
• a fémlemez minimális vastagsága: 0,5 mm
• a fémlemez maximális tömege: 100 kg
• pozicionálási sebesség az X, Y tengelyen: 50 m/perc
• lökések száma 25 mm-es előtolási sebesség mellett: 200/perc
• a gépasztal típusa: görgős asztal
• beépített teljesítmény: 25 kVA
• tápfeszültség: 3 fázis x 400 V AC
• fázisáram: 45 A
• tápfeszültség frekvencia: 50 Hz
• sűrített levegő nyomása: 0,49 – 0,72 MPa (~ 4,9 – 7,2 bar)
• a hidraulikus ollós asztal üzemi olajnyomása: 5 – 7 MPa (~ 50 – 70 bar)
• méretek (hosszúság x szélesség x magasság): 16000 x 6200 x 4900 mm
• a gép teljes súlya: 21500 kg

A stancoló gép felszereltsége

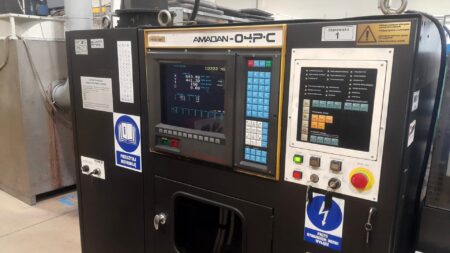

• CNC-vezérlés: Fanuc O4P-C
• külső betöltőberendezéssel: OL-410
• kirakodóberendezéssel: UL-410

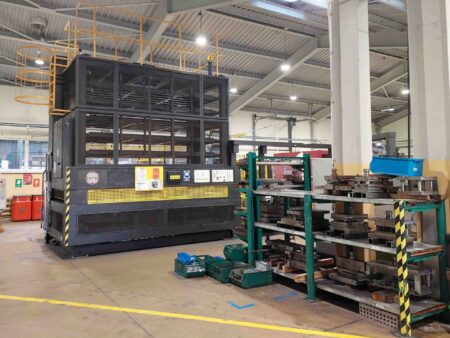

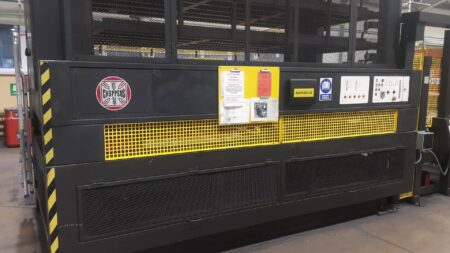

• egylemezes emelővel ellátott automatikus lemezraktárral: AS-741

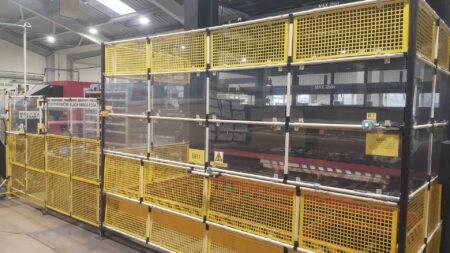

• biztonsági korlátok
