AVIA VMC 800 HS függőleges CNC megmunkáló központot

Az AVIA VMC 800 HS függőleges CNC megmunkáló központot 2004-ben a lengyel Fabryka Obrabiarek Precyzyjnych AVIA S.A. építette. Varsóban. Az AVIA VMC 800 HS megmunkálóközpont akár 750 kg tömegű munkadarabok megmunkálását teszi lehetővé, 1000 mm hosszú és 540 mm széles asztalon. A gép három tengelyen dolgozik (X, Y, Z), maximális előtolásuk rendre 800 mm, 540 mm és 620 mm. A gyors előtolás az X, Y, Z tengelyeken viszont 35, 35 és 24 m/perc. A marógép Heidenhain iTNC 530I numerikus vezérléssel , HEIDENHAIN hajtással, Heidenhain TS 632 A40 optikai munkadarab mérőtapintóval és Heidenhain TT130 mérőtapintóval van felszerelve.

A CNC AVIA VMC 800 HS maróközpont műszaki paraméterei

– a hornyok száma a táblázatban: 5 db
– a hornyok távolsága az asztalon: 100 mm
– az asztalon lévő hornyok szélessége: 18 mm
– X / Y / Z tengely mozgása: 800/540/620 mm
– az X / Y / Z tengely gyors előtolása: 35/35/24 m / perc.
– hűtőfolyadék tartály térfogata: 300 l
– szerszámtár kapacitása: 24 db.
– szerszámcsere idő: 3,5 s
– maximális szerszámátmérő: 80 mm
– maximális szerszámhossz: 300 mm
– maximális szerszámsúly: 7 kg
– keretek száma: 31 db
– hálózati nyomás: 0,7-0,8 MPa
– elektro-orsó fordulatszám: 50-24000 ford/perc.
– az orsófelület minimális távolsága az asztaltól: 180 mm
– az orsófelület maximális távolsága az asztaltól: 800 mm
– gép méretei (H x Sz x Ma): 2500 x 2360 x 3850 mm
– gép tömege: 4672 kg

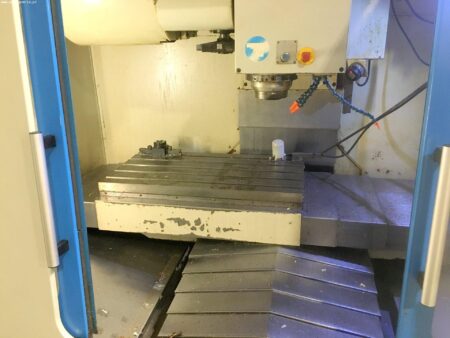

– asztal méretei: 1000 x 540 mm
– maximális asztalterhelés: 750 kg

Berendezések a maróközponthoz

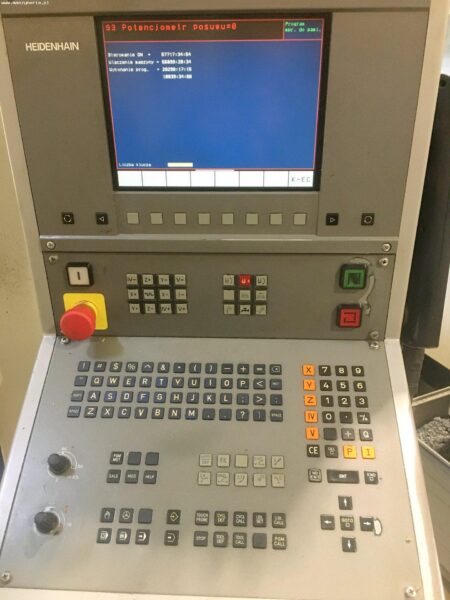

– CNC vezérlés: Heidenhain iTNC 530I
– optikai munkadarab szonda: Heidenhain TS 632 A40
– tapintószerszám: Heidenhain TT130

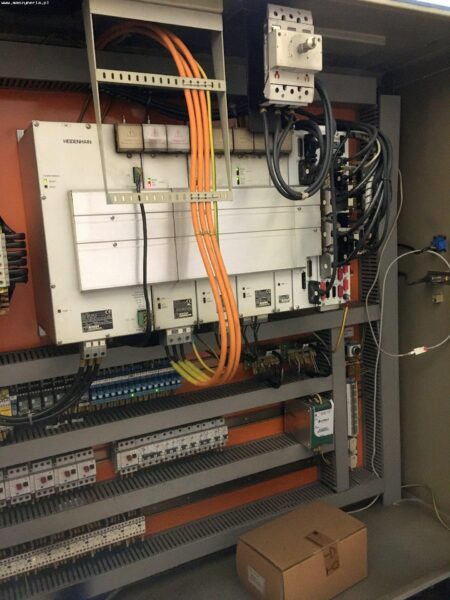

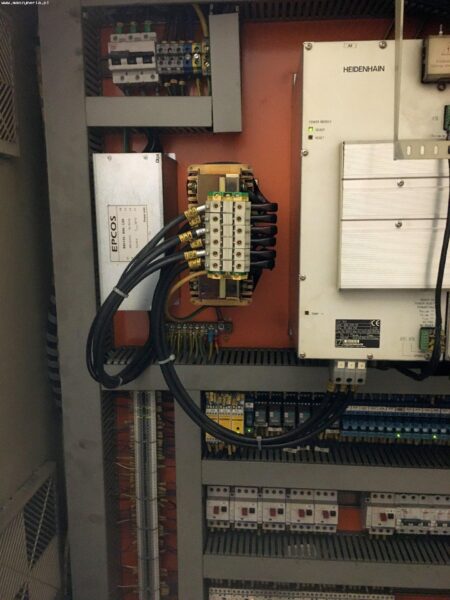

– hajtás: HEIDENHAIN
– Csiga típusú forgácsszállító
– Elektroorsó típusa: DMS 080.32.4.FHS
– Orsó kúpos: HSK A63M
