AVIA X-5 1250/630 5-TENGELYES CNC maróközpontot

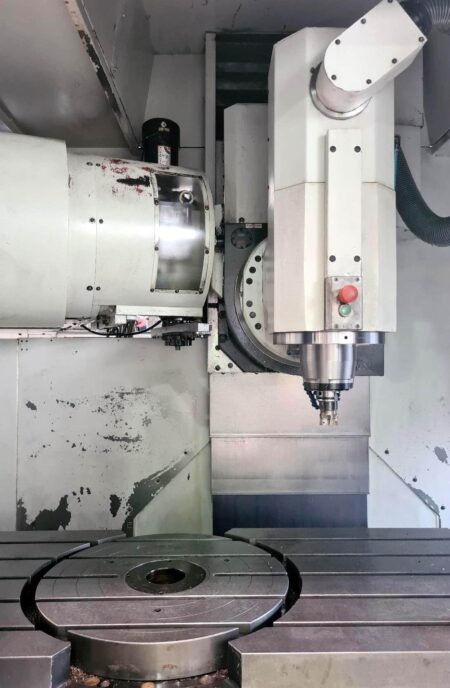

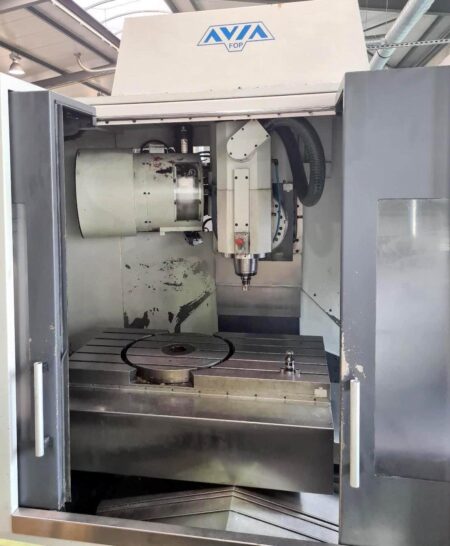

AVIA X-5 1250/630 5-TENGELYES CNC maróközpontot 2012-ben Lengyelországban gyártott 1000 kg-ig terjedő tömegű munkadarabok precíziós megmunkálására használják. A gép numerikusan vezérelt függőleges forgófeje lehetővé teszi a legösszetettebb alakú munkadarabok megmunkálását 5 tengelyen (X,Y,Z,C,B). A függőleges forgófej működése a max. 18000 fordulat/perc sebességgel működő nagy teljesítményű elektroorsóval kombinálva nagyobb megmunkálási pontosságot és a gyártási ciklusidő csökkentését eredményezi.

A gép 40 darabos kapacitású szerszámtárolója mindössze 14 másodperc alatt végzi el a gyors szerszámcsere műveletet. Az öttengelyes megmunkálóközpontot széleskörű felszereltséggel kínálják, többek között 630 mm átmérőjű forgóasztallal és HEIDENHAIN iTNC 530 CNC vezérléssel. A CNC marógép teljes tömege 10000 kg.

Az AVIA X-5 1250/630 5-TENGELYES maróközpontot műszaki adatai

• 5 tengely (X,Y,Z,C,B)
• maximális munkadarab súly: 1000 kg
• munkaasztal felülete (L x W): 1500 x 700 mm
• a forgóasztal átmérője: 630 mm
• előtolási sebesség az X/Y/Z tengelyeken: 1250/700/670 mm
• előtolási sebesség a B. billenő tengelyen: +/- 115°
• előtolás a C forgástengelyen: 360°
• gyors előtolási sebesség az X/Y/Z tengelyen: 30/30/24 m/min
• maximális fordulatszám a B billenőtengelyben: 23 rpm
• maximális fordulatszám a C forgástengelyben: 23 rpm
• az elektroorsó maximális sebessége: 18000 rpm
• az elektroorsó teljesítménye: 35 kW
• az orsó minimális távolsága a munkaasztaltól: 90 mm
• az orsó maximális távolsága a munkaasztaltól: 760 mm
• szerszámtároló kapacitás: 40 db
• szerszámváltási idő: 14 mp
• maximális szerszámmagasság: 300 mm
• maximális szerszámátmérő: 120 mm
• maximális szerszámsúly: 7 kg
• a tengelyek térbeli pozicionálásának pontossága: ± 0,005 mm
• a térbeli pozicionálás pontossága a forgó tengelyeken: 0,001°
• a pozicionálás ismételhetősége: 0,005 mm
• fő motorteljesítmény: 25 kW
• teljes teljesítményigény: 65 kVA
• feszültség: 3x 400 VAC; 50 Hz

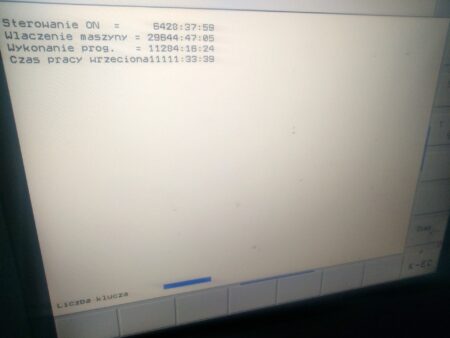

• gép bekapcsolási ideje: 29644 h
• orsó működési ideje: 11111 h
• program végrehajtási ideje: 11284 h
• vezérlő bekapcsolási ideje: 6428 h
• a marógép teljes méretei (H x B x H): 4500 x 3800 x 2900 mm
• az X5 1250/630 gép teljes tömege: 10000 kg

Az X 5 1250/630 marógép felszereltsége

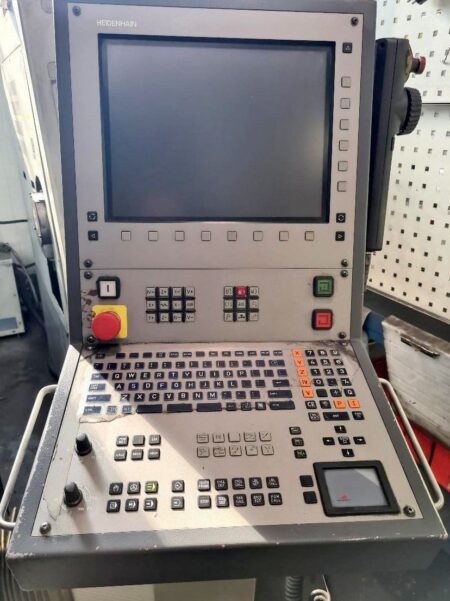

• CNC-vezérlő: HEIDENHAIN iTNC 530
• elektroorsó kúpossága: HSK 63A

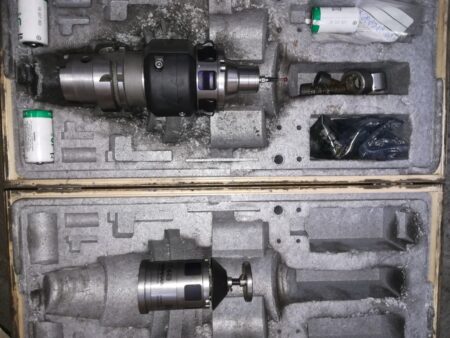

• munkadarab szonda
• szerszámszonda

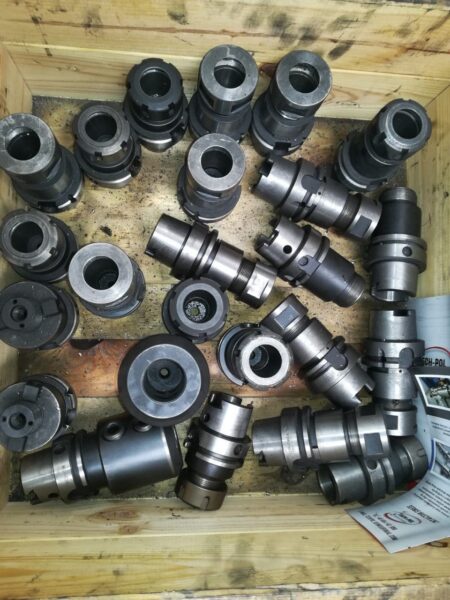

• szerszámtartók
