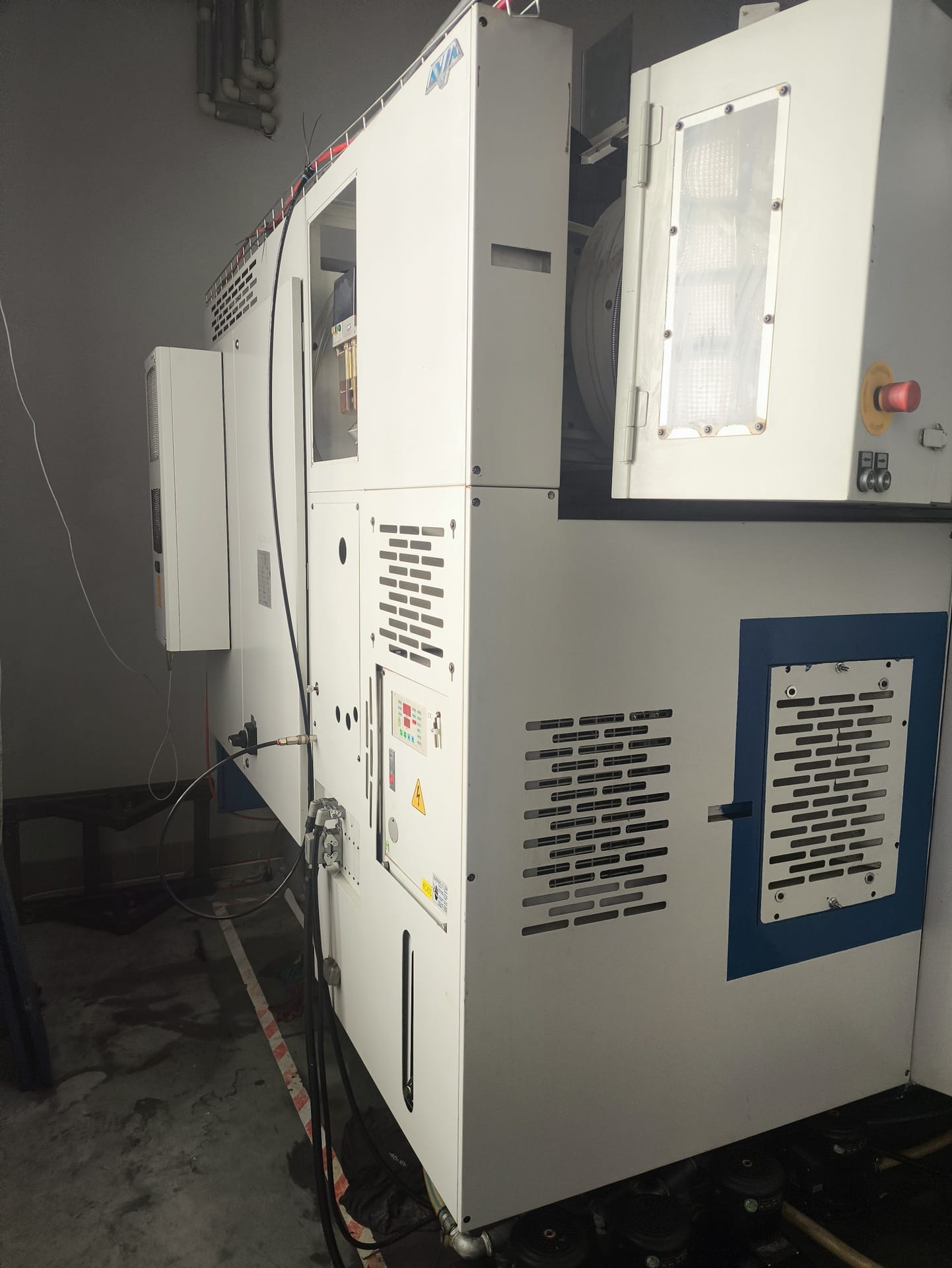

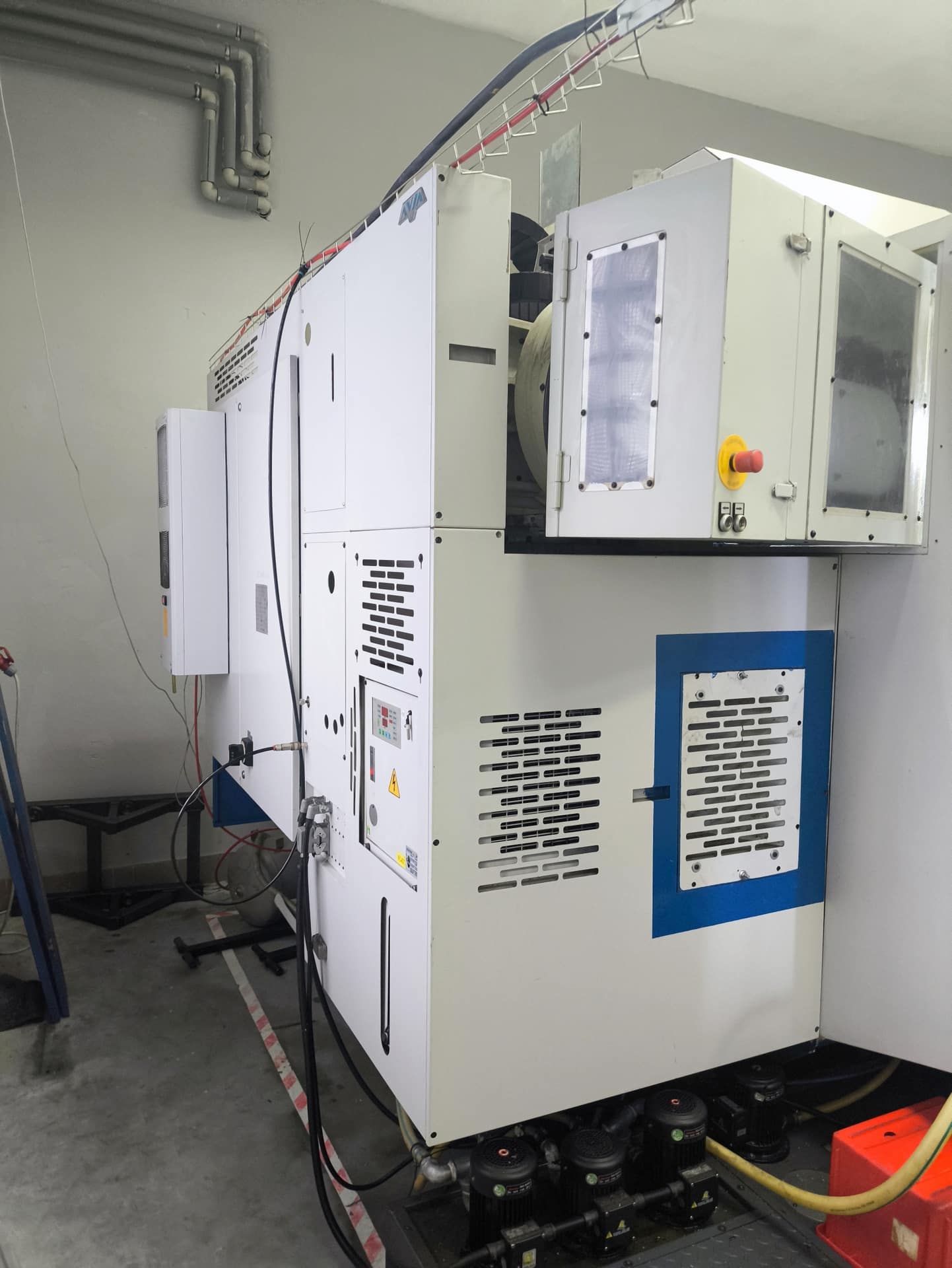

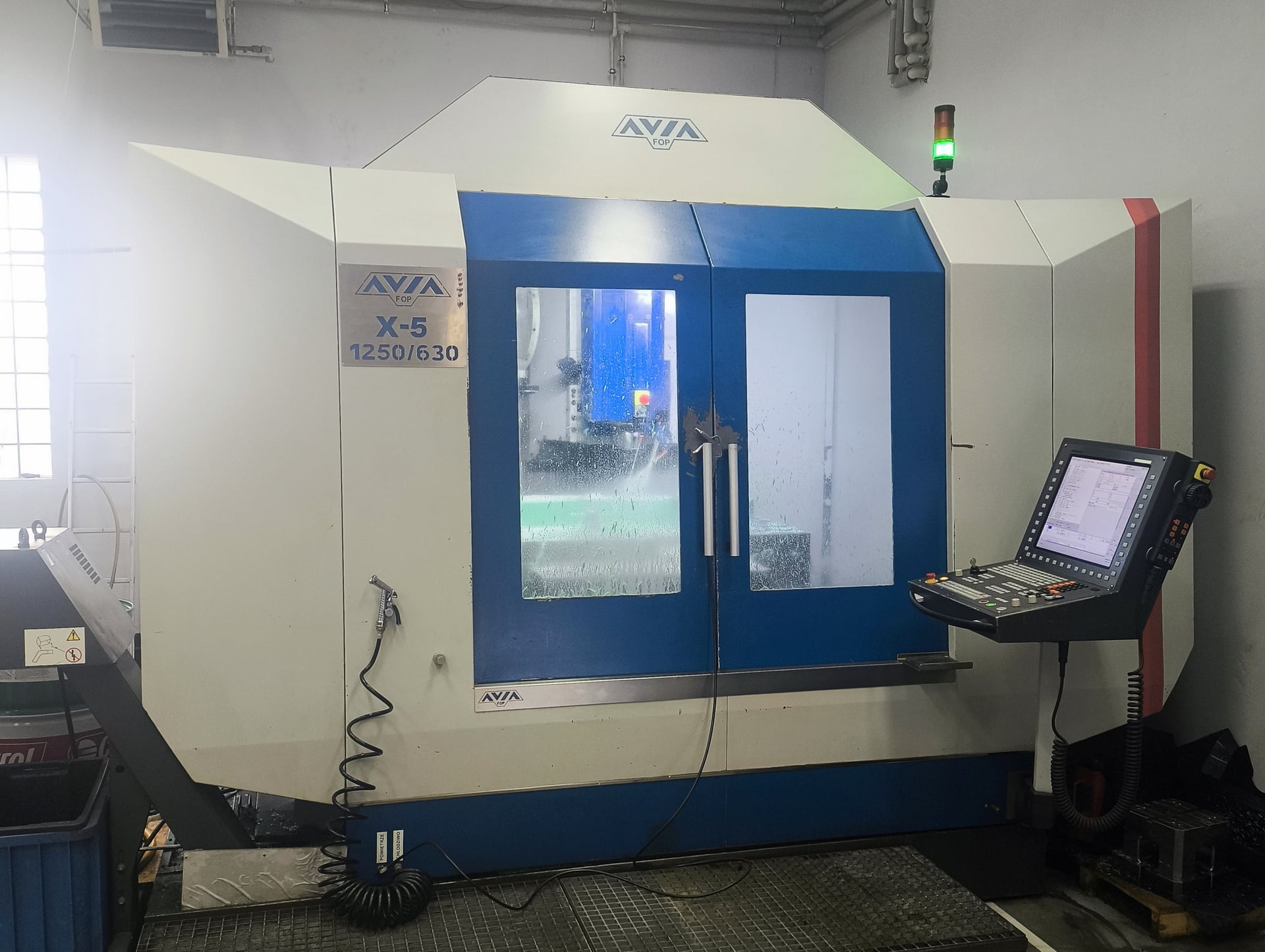

AVIA X-5 1250/630 CNC függőleges megmunkálóközpont

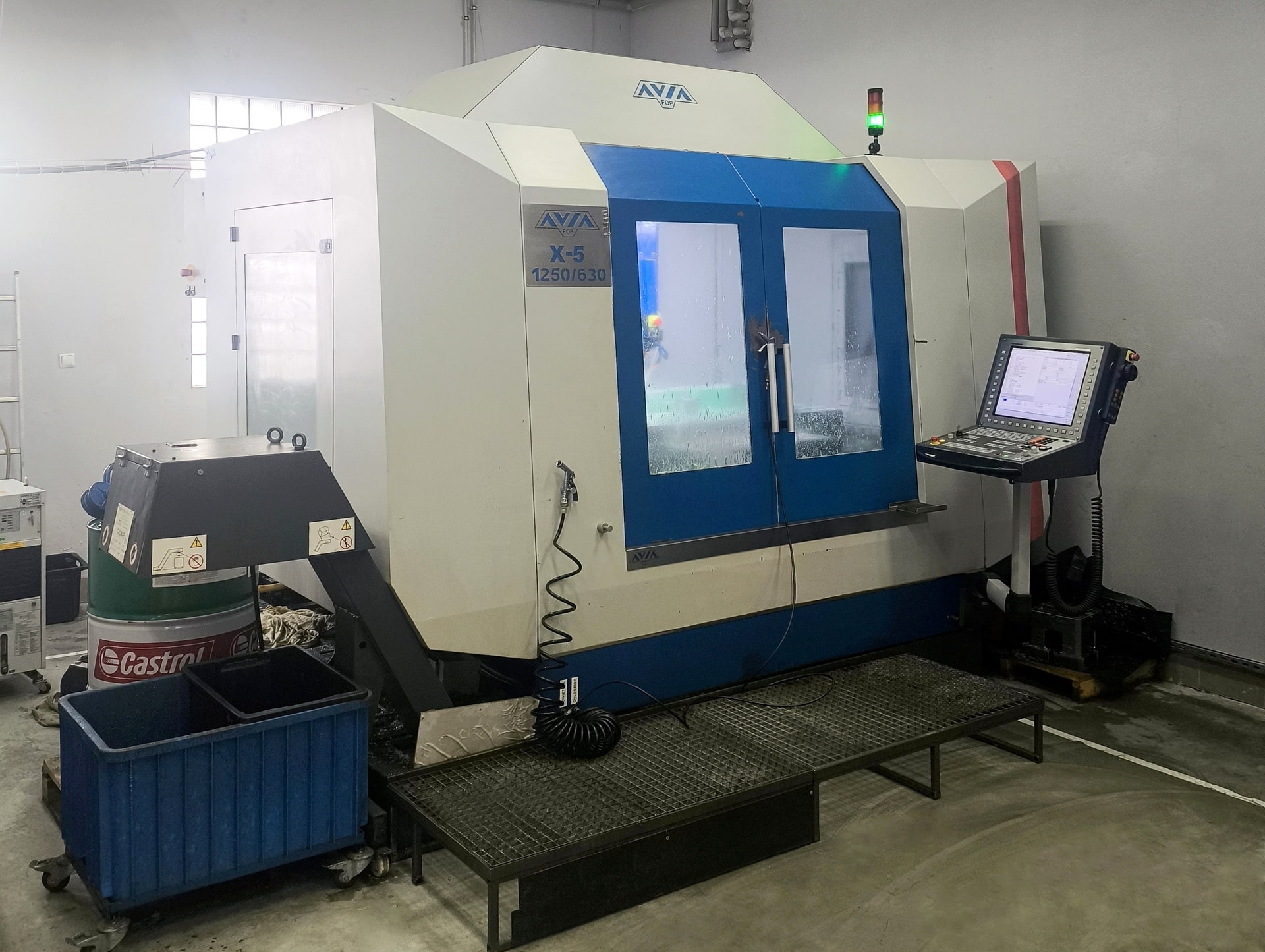

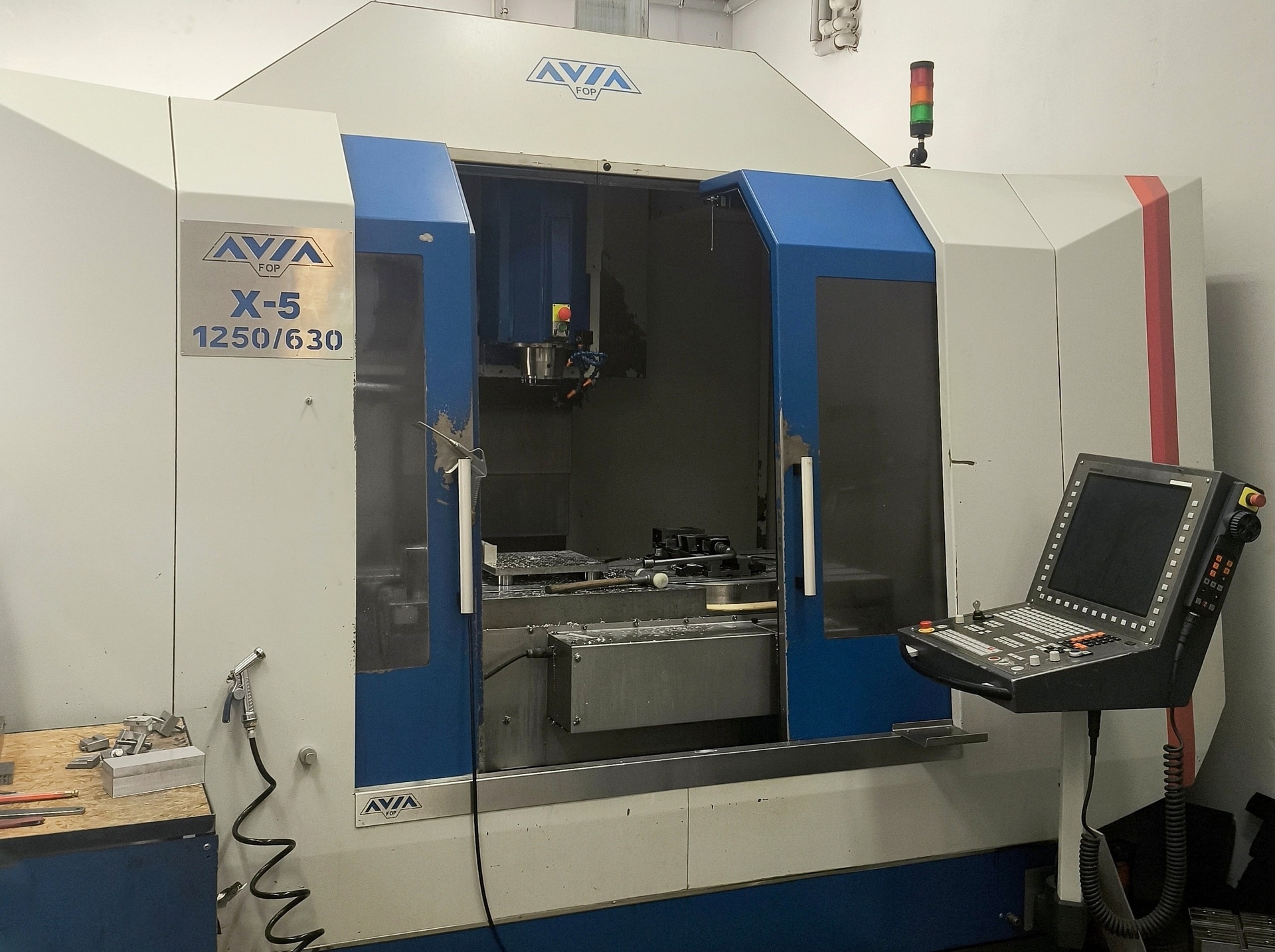

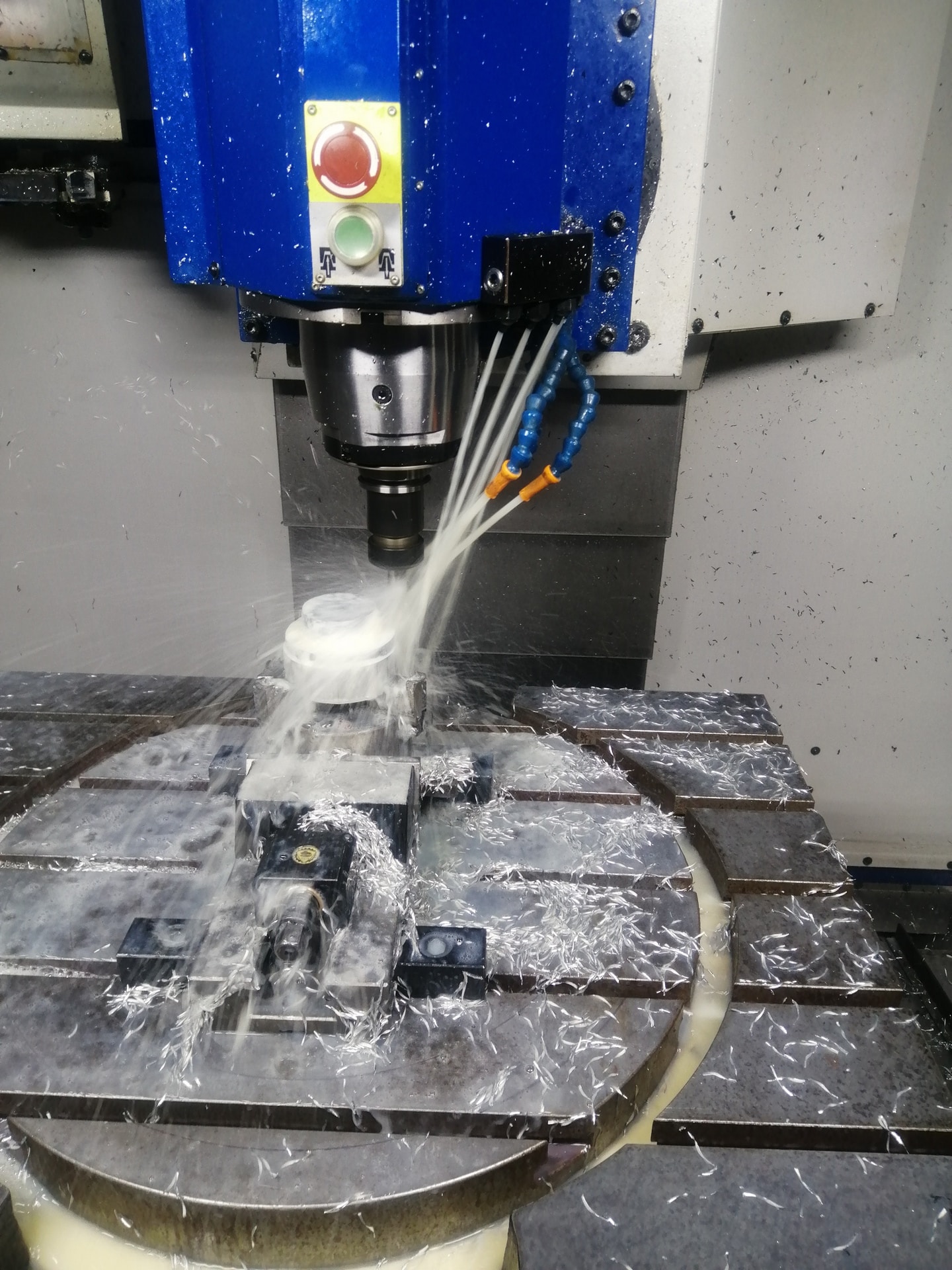

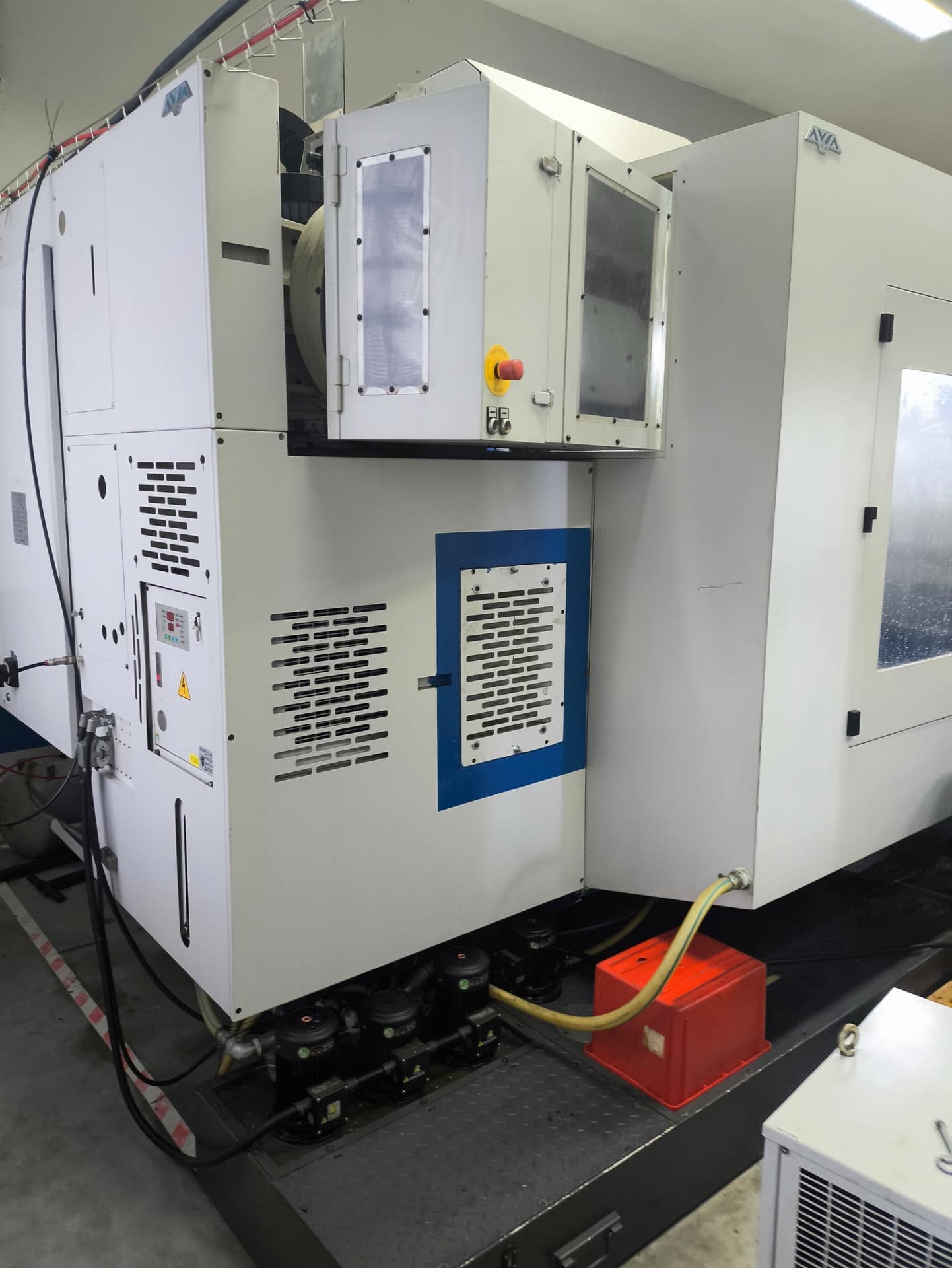

AVIA X-5 1250/630 CNC függőleges megmunkálóközpont 2015-ben gyártotta Lengyelországban a Fabryka Obrabiarek Precyzyjnych AVIA S.A. A gépet többek között bonyolult geometriájú munkadarabok precíziós marására, fúrására és menetvágására használják 5 tengelyen. Mindezen megmunkálási műveleteket egy dönthető munkafejben elhelyezett nagysebességű elektroorsó végzi. A dönthető fej viszont lehetőséget nyújt rövidebb szerszámok használatára és az optimális vágási szög kiválasztására.

Az AVIA X-5 5 tengelyes CNC megmunkálóközpont széleskörű felszereltséggel kínálják, beleértve a forgóasztalt, a mérőszondákat és az intelligens HEIDENHAIN CNC-vezérlőt. A gép teljes tömege 10000 kg.

Az AVIA X-5 1250/630 CNC marógép műszaki adatai

• tengelyek száma: 5 (X,Y,Z,B,C)
• előtolás az X/Y/Z tengelyen: 1250/700/725 mm
• B tengely forgási tartománya: -110°/+45°
• C tengely forgási tartománya: 360°
• gyorsmozgás az X/Y/Z tengelyen: 30/30/25 m/min
• B tengely forgási sebessége: 33,3 ford/perc
• C-tengely forgási sebessége: 25 ford/perc

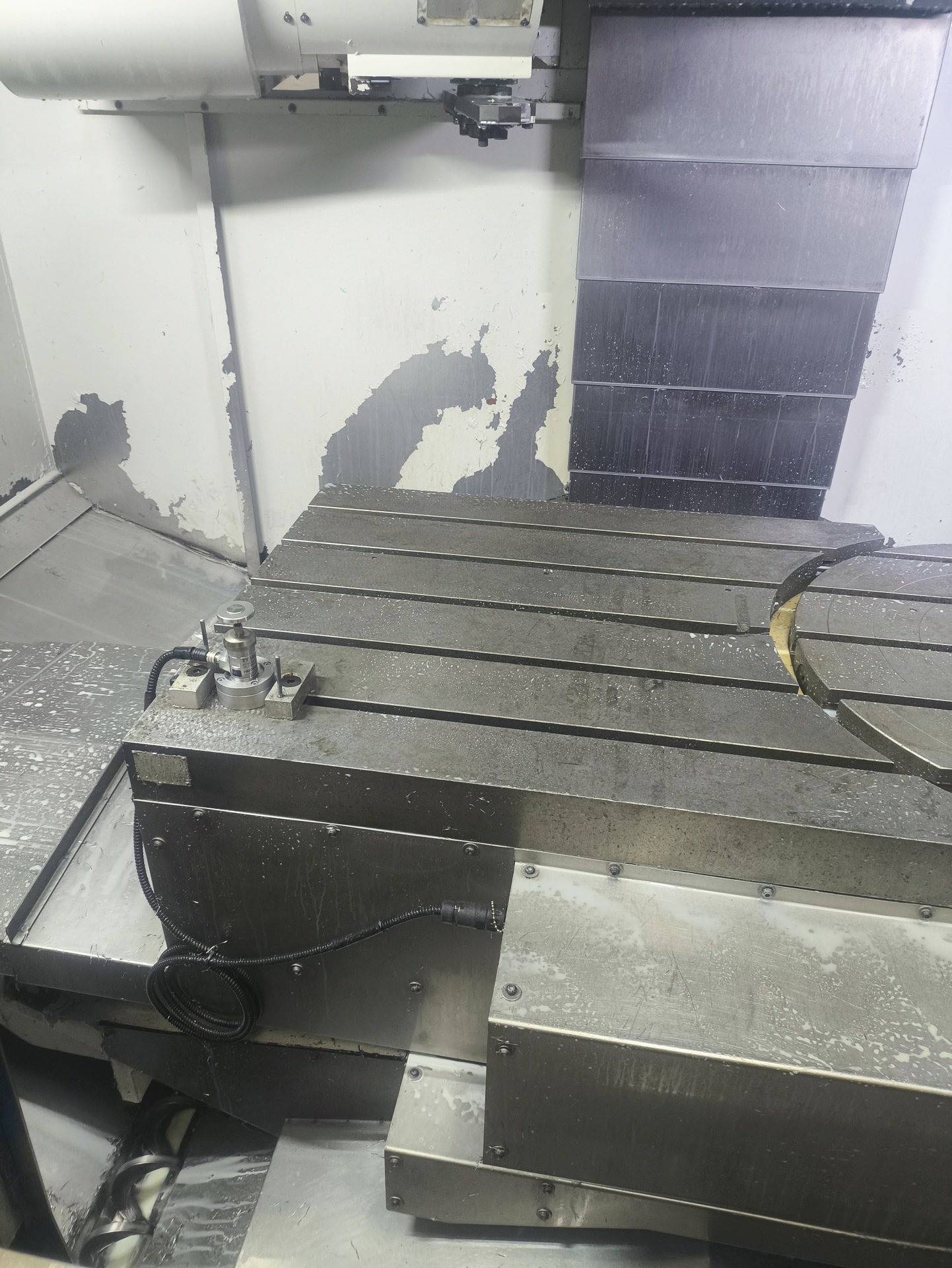

• munkaasztal méretei (H x Sz): 1500 x 710 mm
• forgóasztal rögzítési területe: 630 mm
• maximális munkadarab súly: 1300 kg
• maximális elektroorsó fordulatszám: 18000 ford/perc
• minimális elektroorsó fordulatszám: 50 ford/perc
• szerszámtartó: HSK A63
• elektroorsó meghajtási teljesítmény (40%/folyamatos üzem): 35/25 kW
• maximális távolság az elektroorsó és a munkaasztal között: 710 mm
• minimális távolság az elektroorsó és a munkaasztal között: 90 mm
• szerszámátmérő (szomszédos pozíciók üres/szomszédos pozíciók foglaltak): 152/80 mm
• maximális szerszámhossz: 300 mm
• maximális szerszámsúly: 8 kg
• az összes szerszám maximális súlya: 160 kg
• szerszámváltási idő: 14 s
• T-nyílások száma: 5
• T-nyílás szélessége: 18 mm
• T-nyílás távolság: 125 mm
• pozicionálási pontosság (ISO 230-2 szerint): ± 0,005 mm
• forgástengely pozicionálási pontosság (az ISO 230-2 szerint): ± 5 s
• pozícionálás megismételhetősége (az ISO 230-2 szerint): 0,005 mm

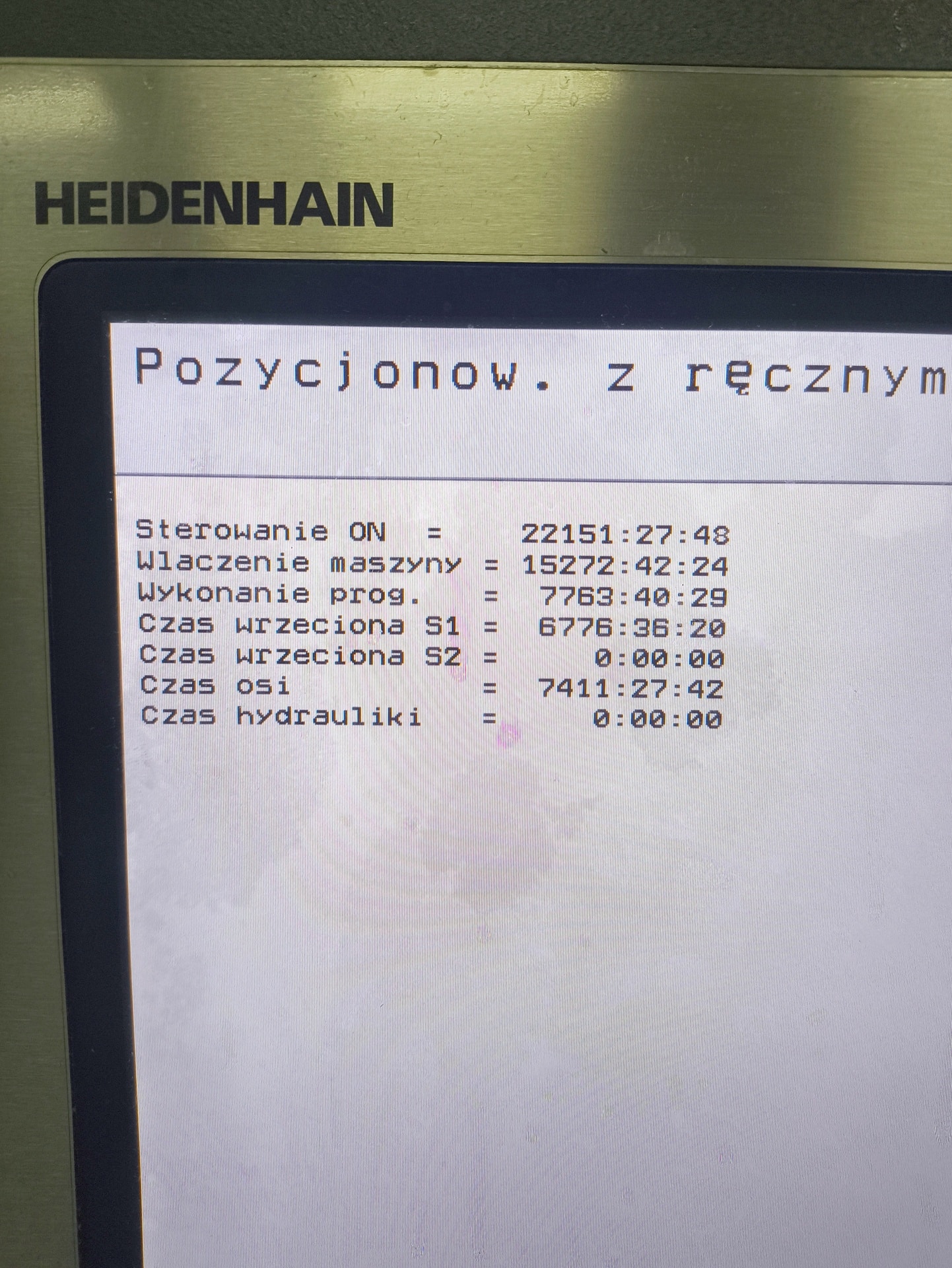

• a gép bekapcsolási ideje: 15272 h
• üzemóra: 7763 h
• sűrített levegő nyomása: 0,6 Mpa
• sűrített levegő fogyasztás: 0,2 m3/min

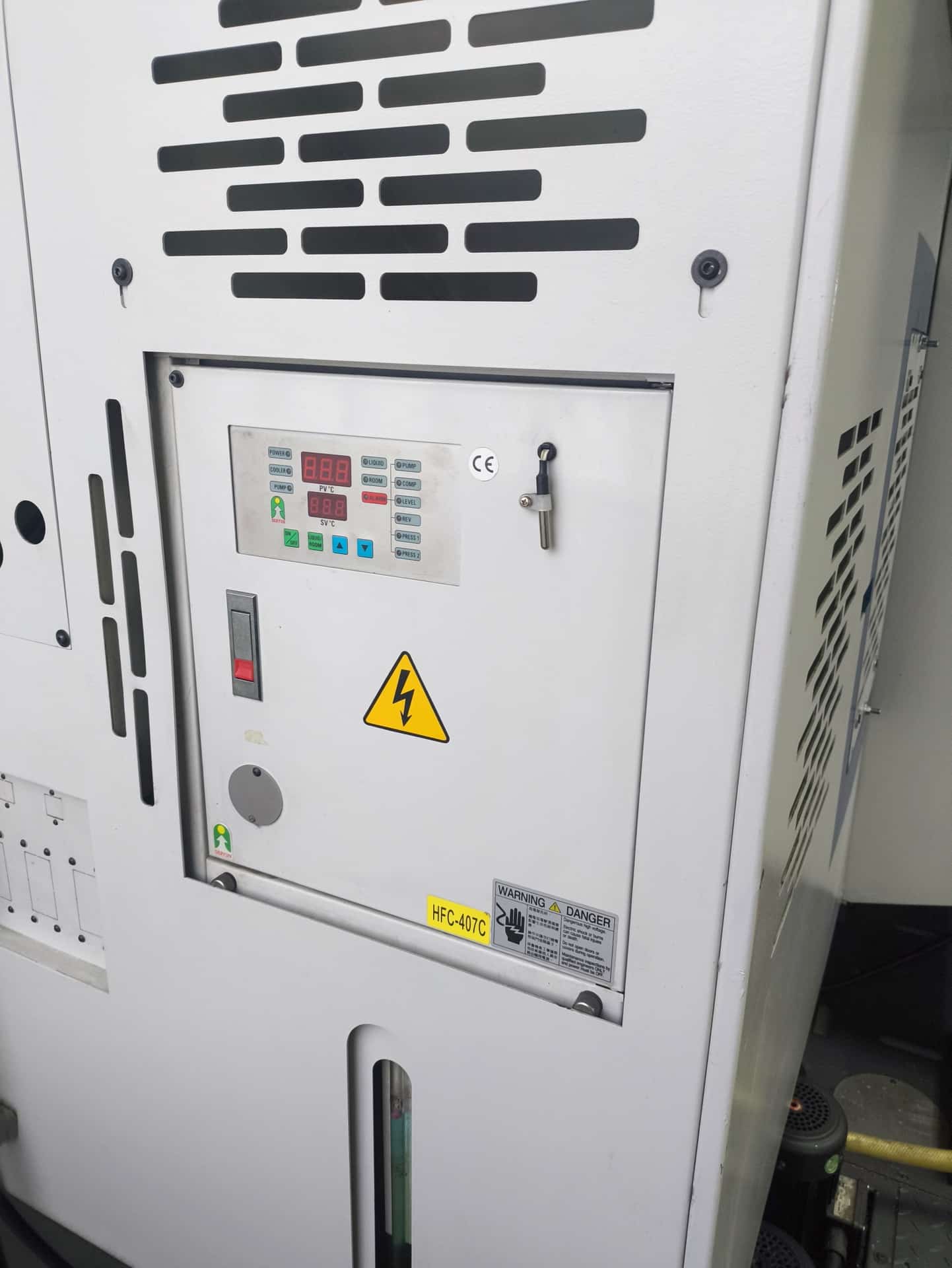

• hűtőfolyadék-tartály kapacitása: 650 l
• zajszint: 80 dB(A)
• áramellátás: 3x 400 VAC; 50 Hz
• méretek (H x Sz x M): 3500 x 4000 x 3360 mm
• az AVIA X-5 1250/630 gép súlya: 10000 kg

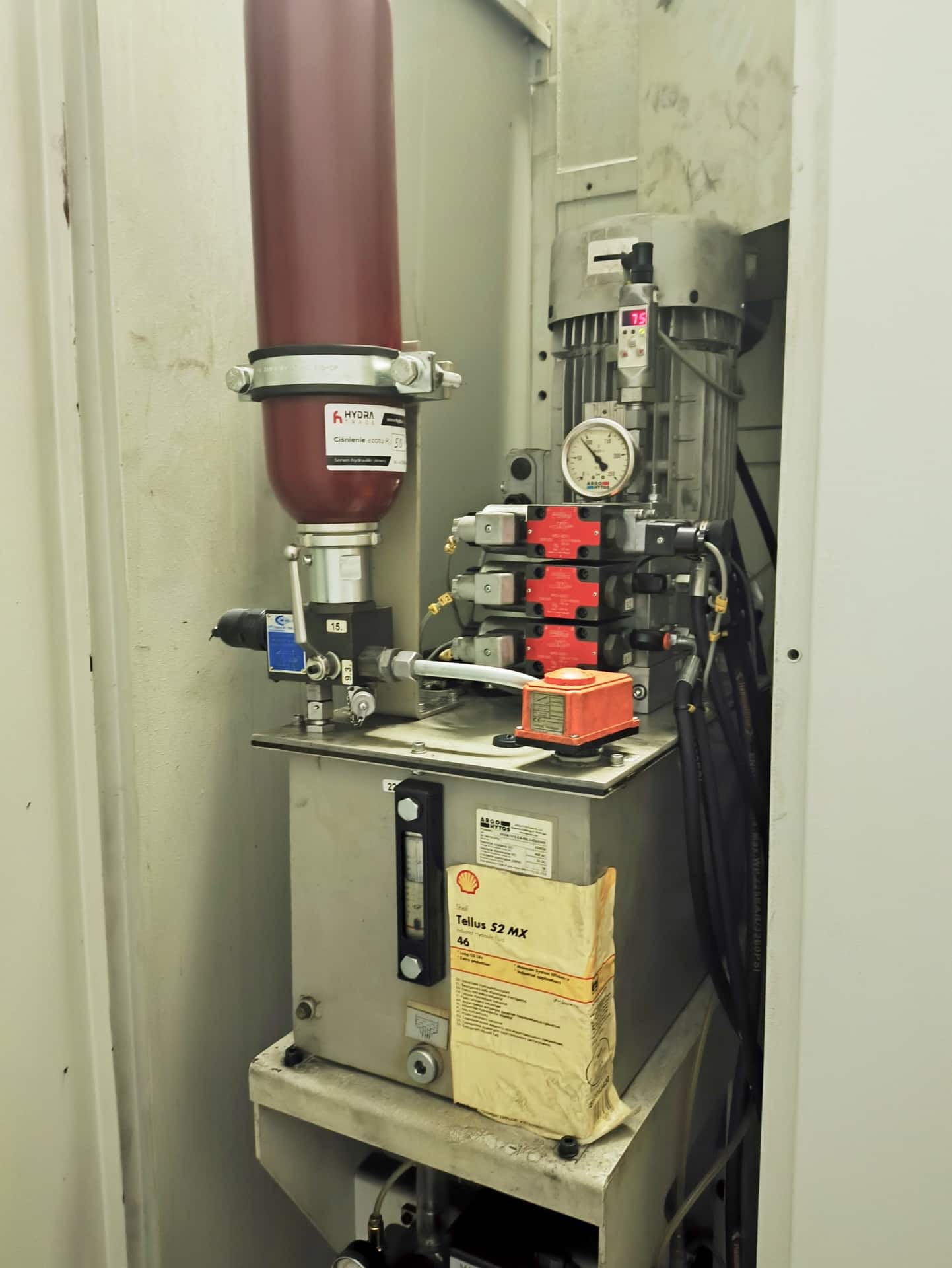

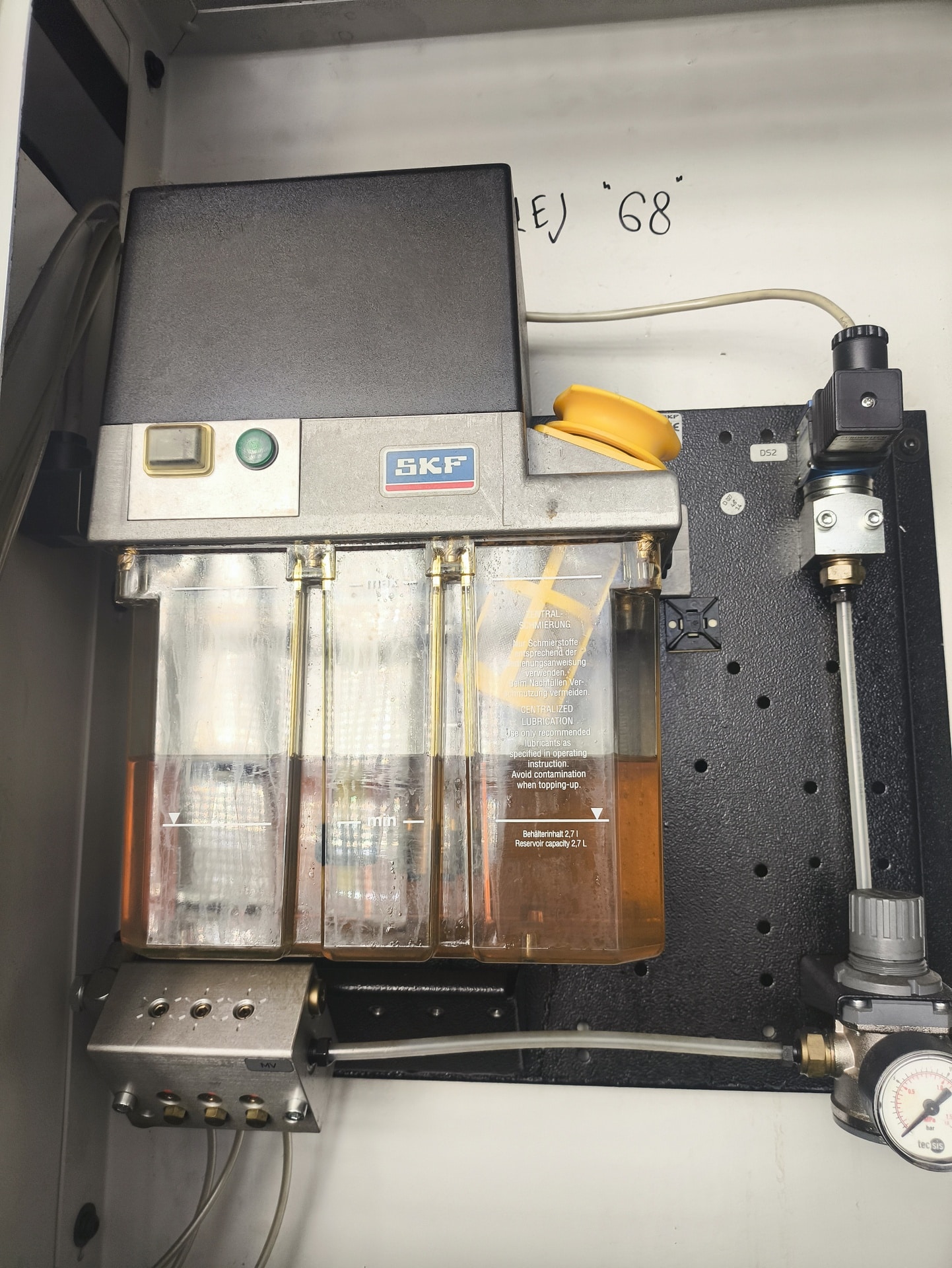

Az AVIA CNC megmunkálóközpont felszereltsége

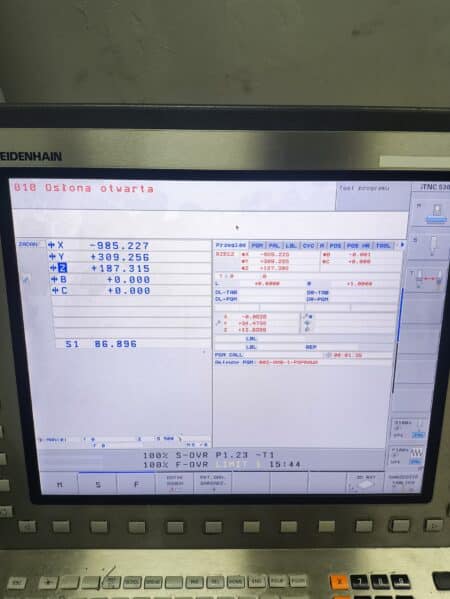

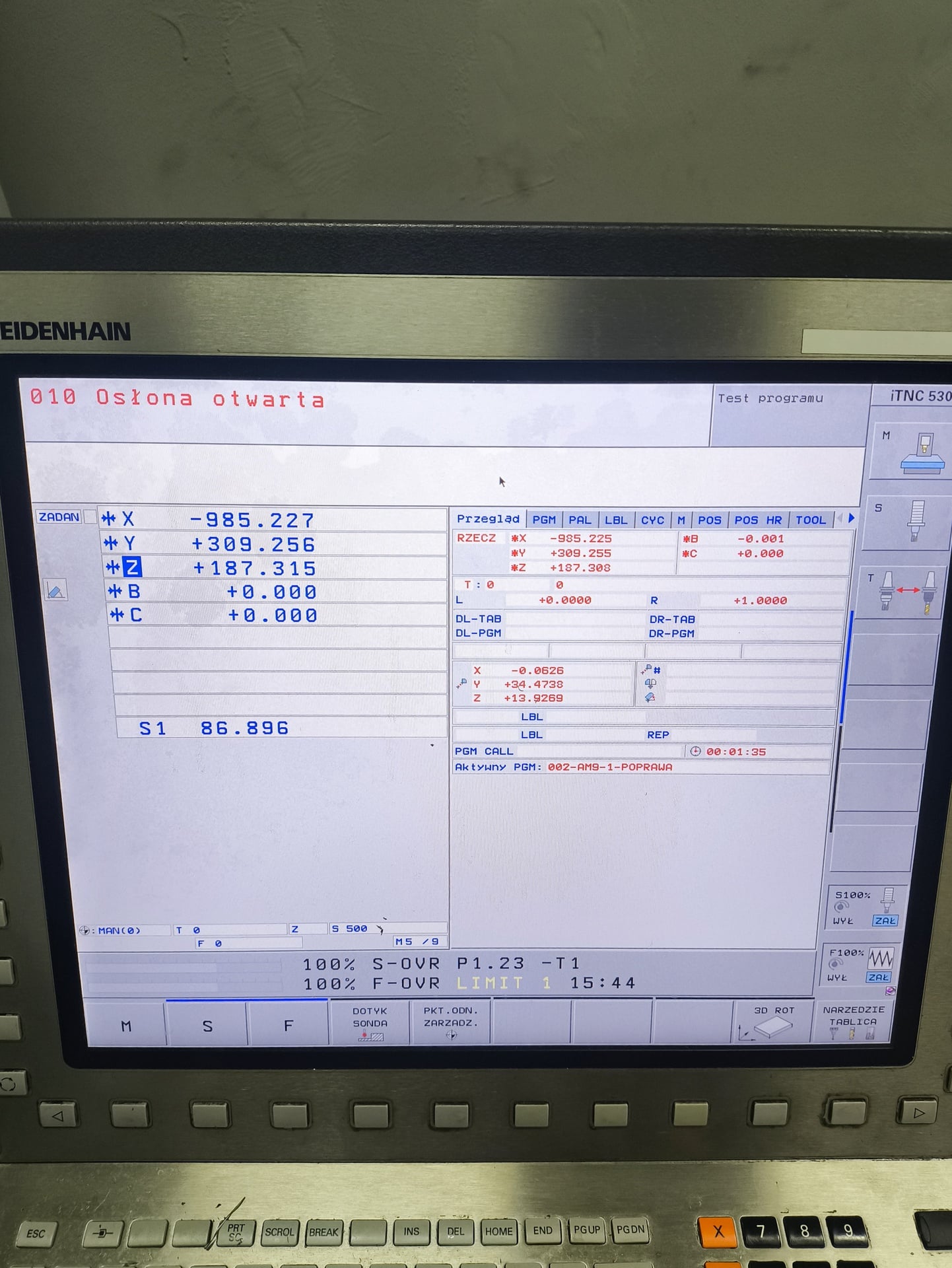

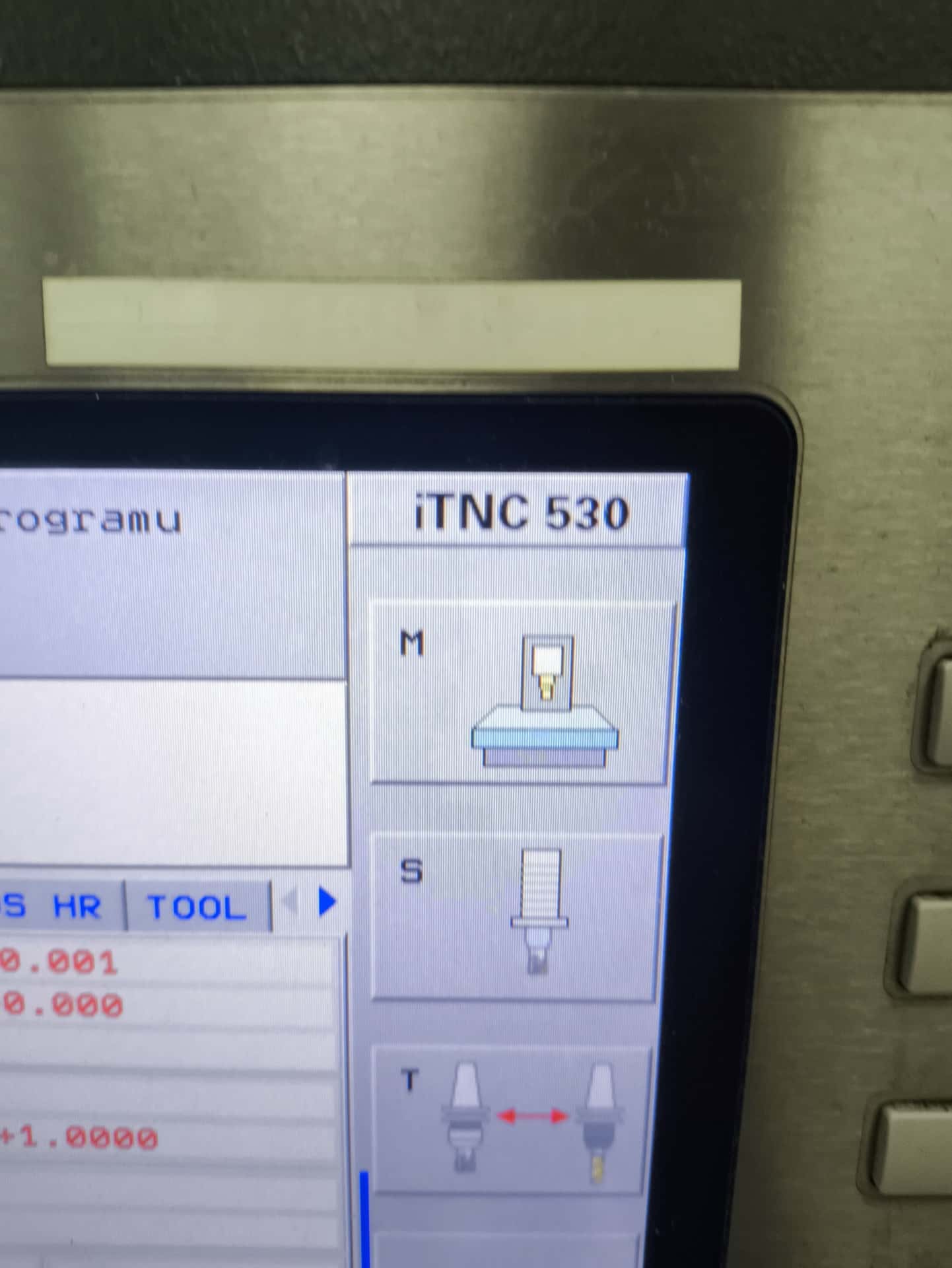

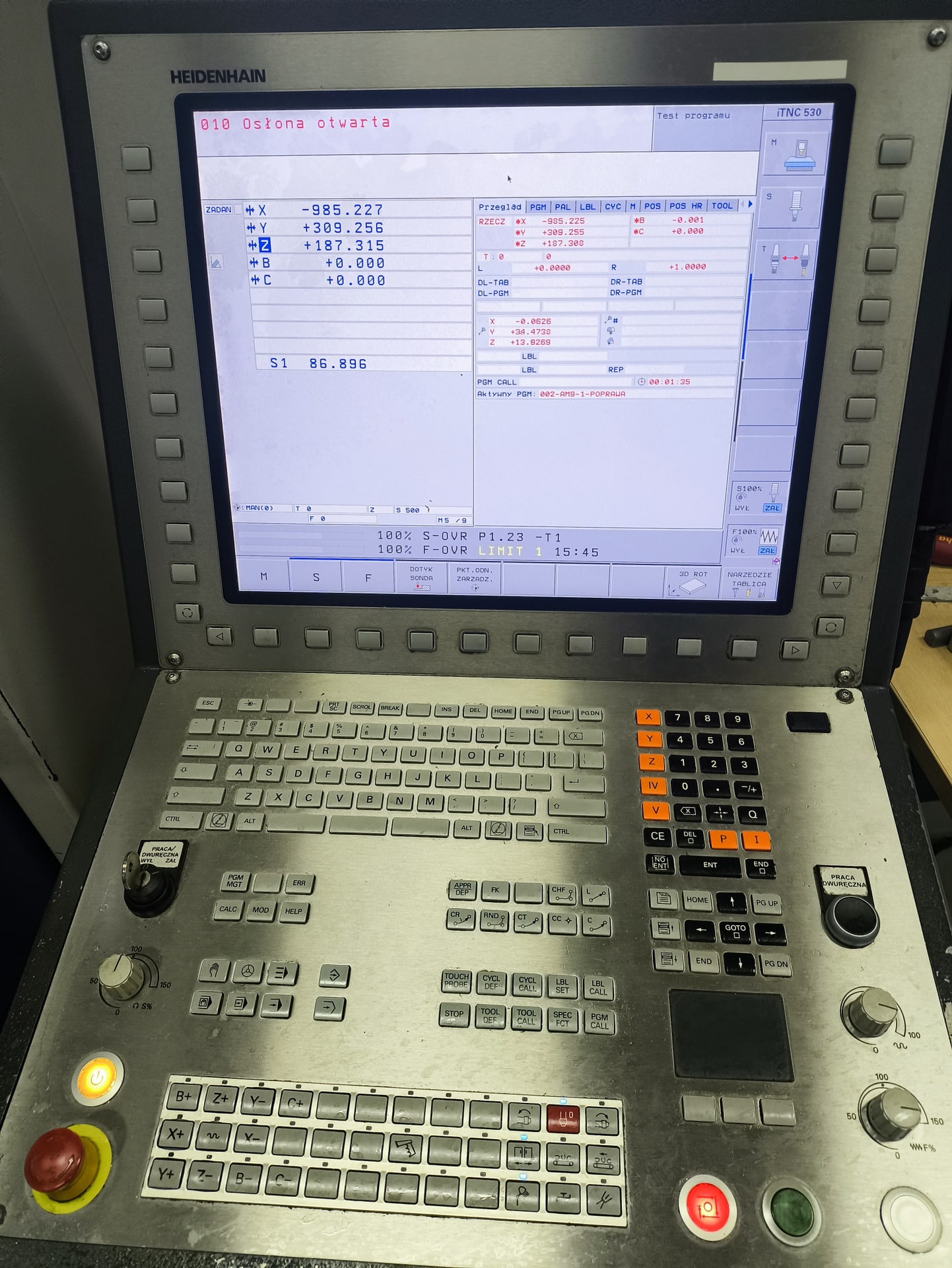

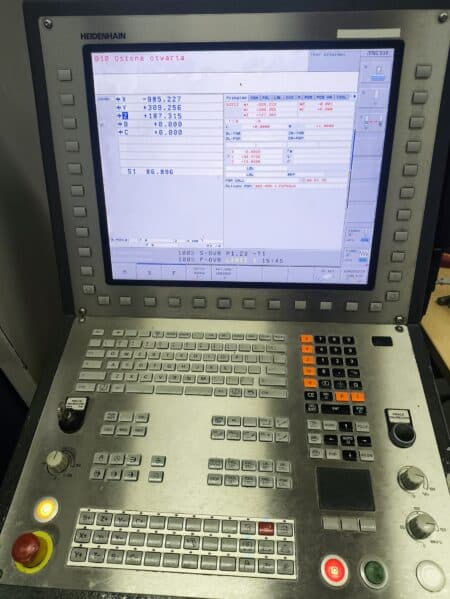

• CNC-vezérlő: HEIDENHAIN iTNC 530
• elektroorsó: Franz Kessler DMS 100.46-652.304

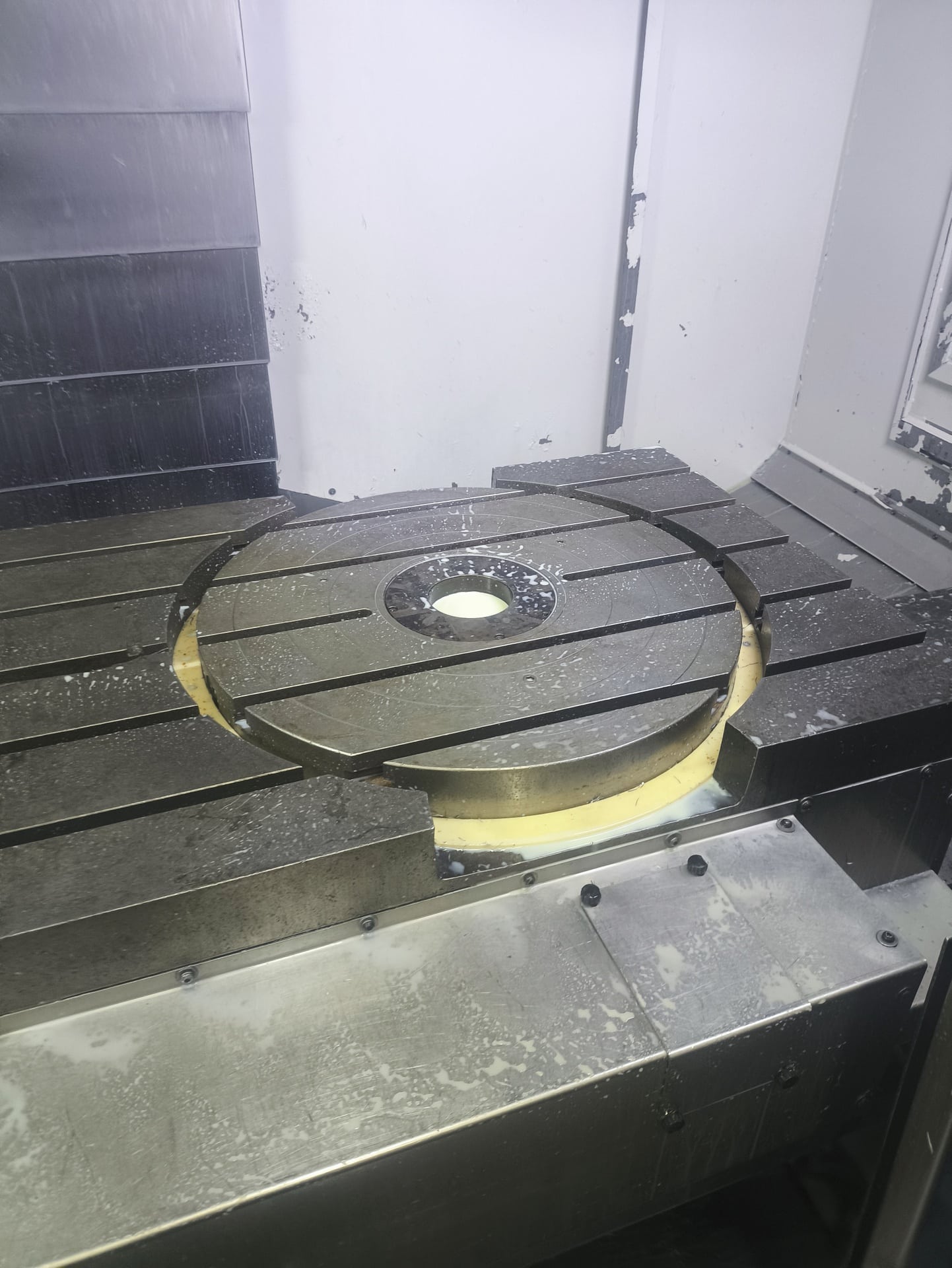

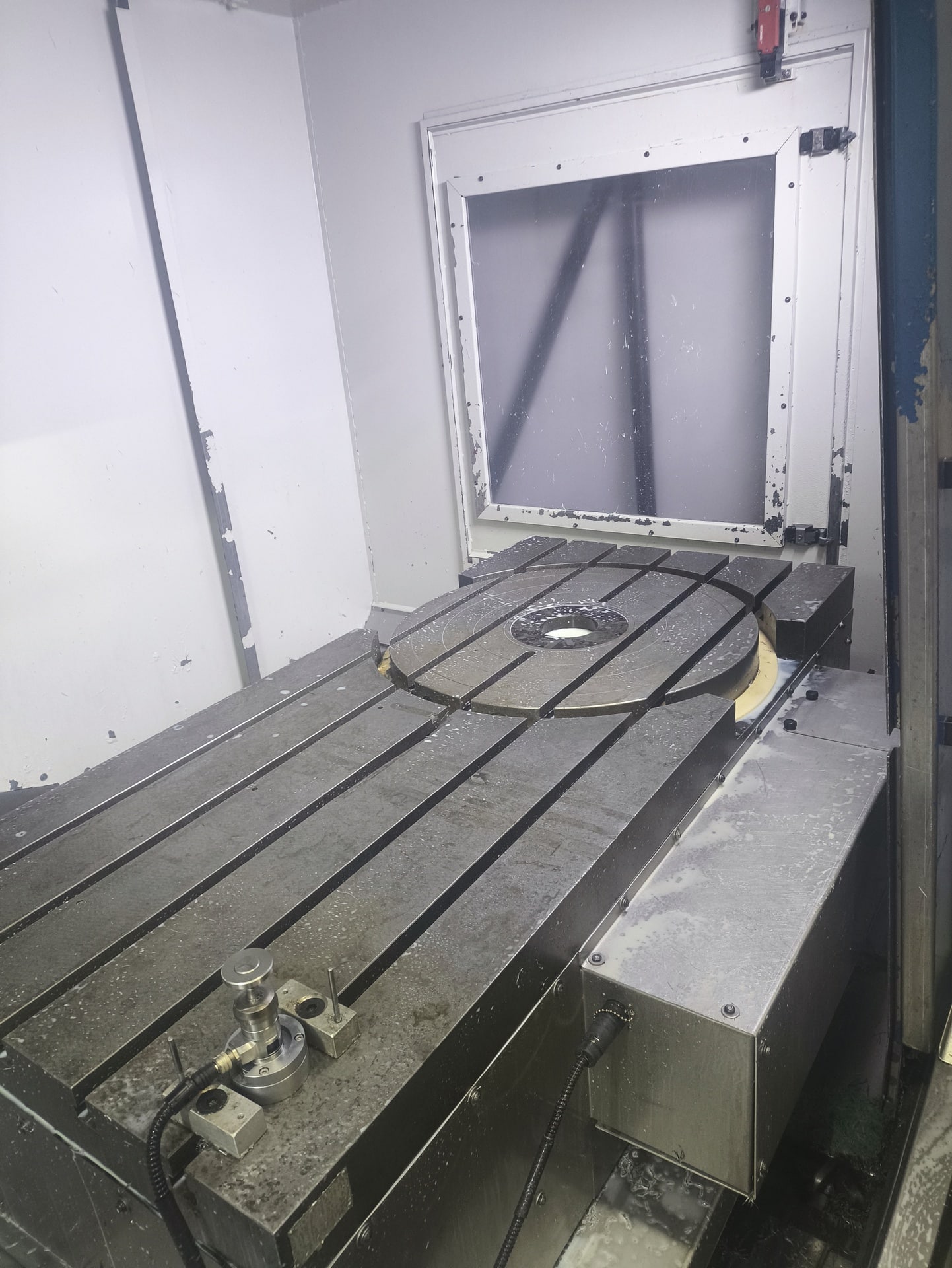

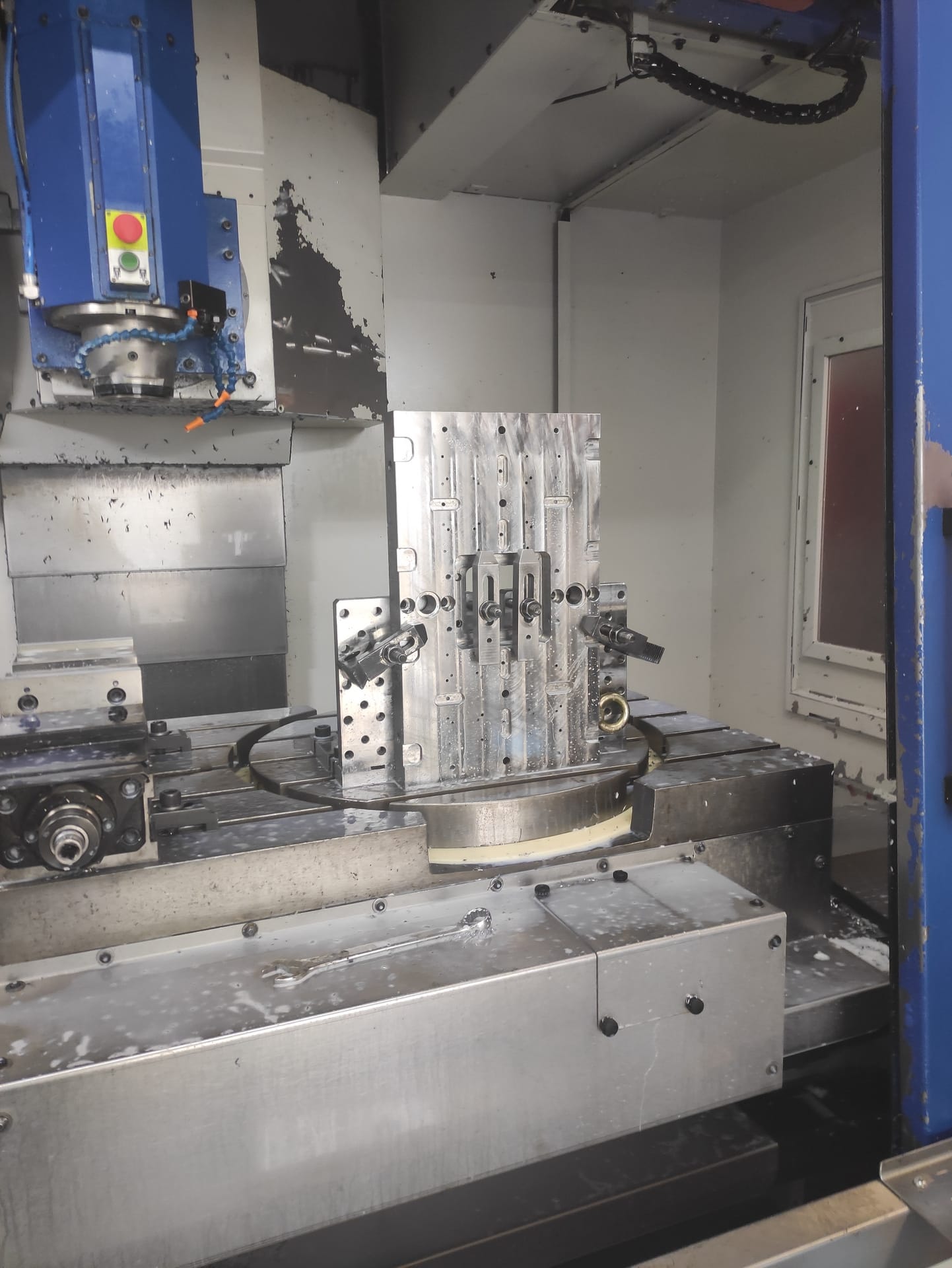

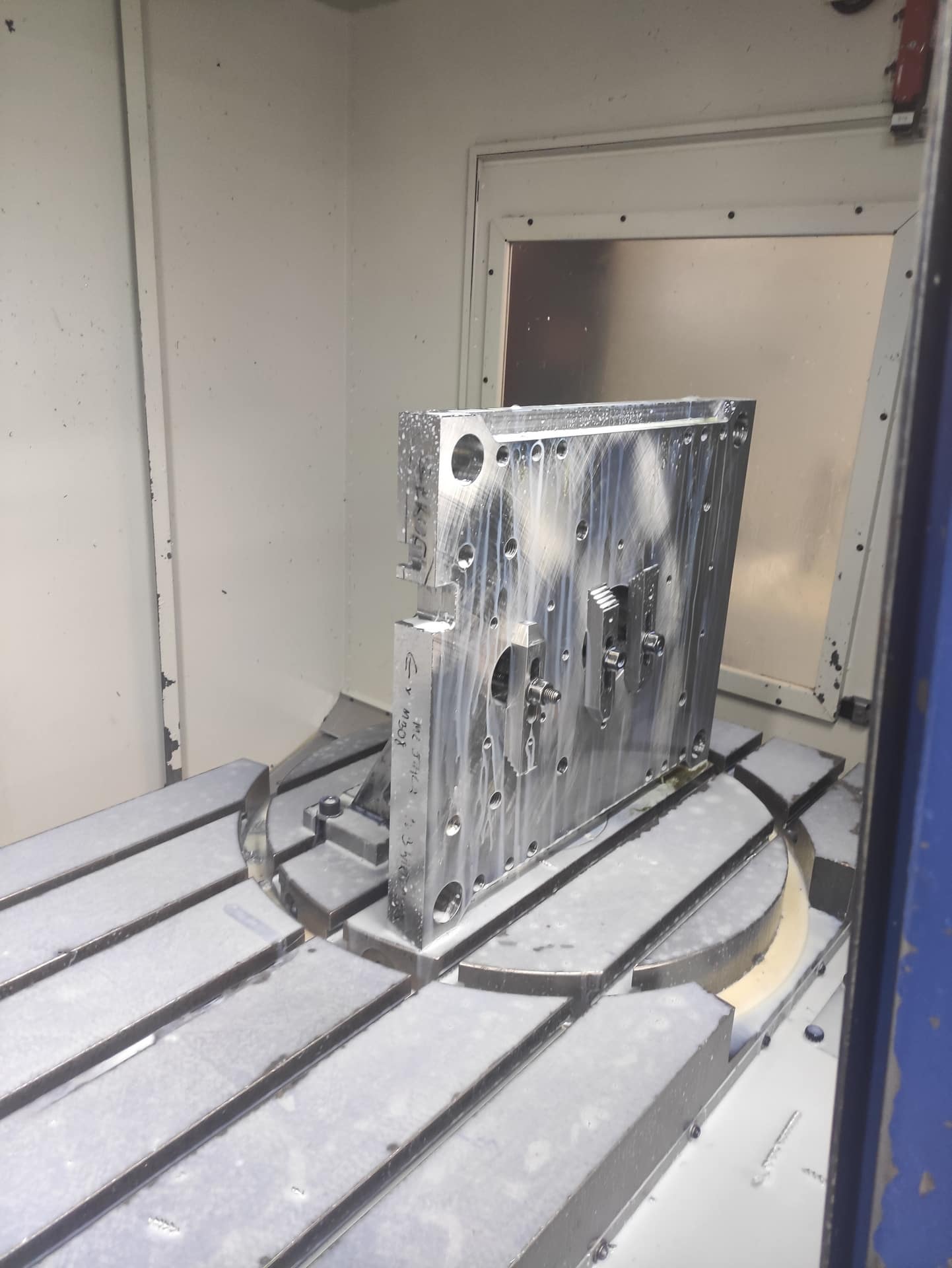

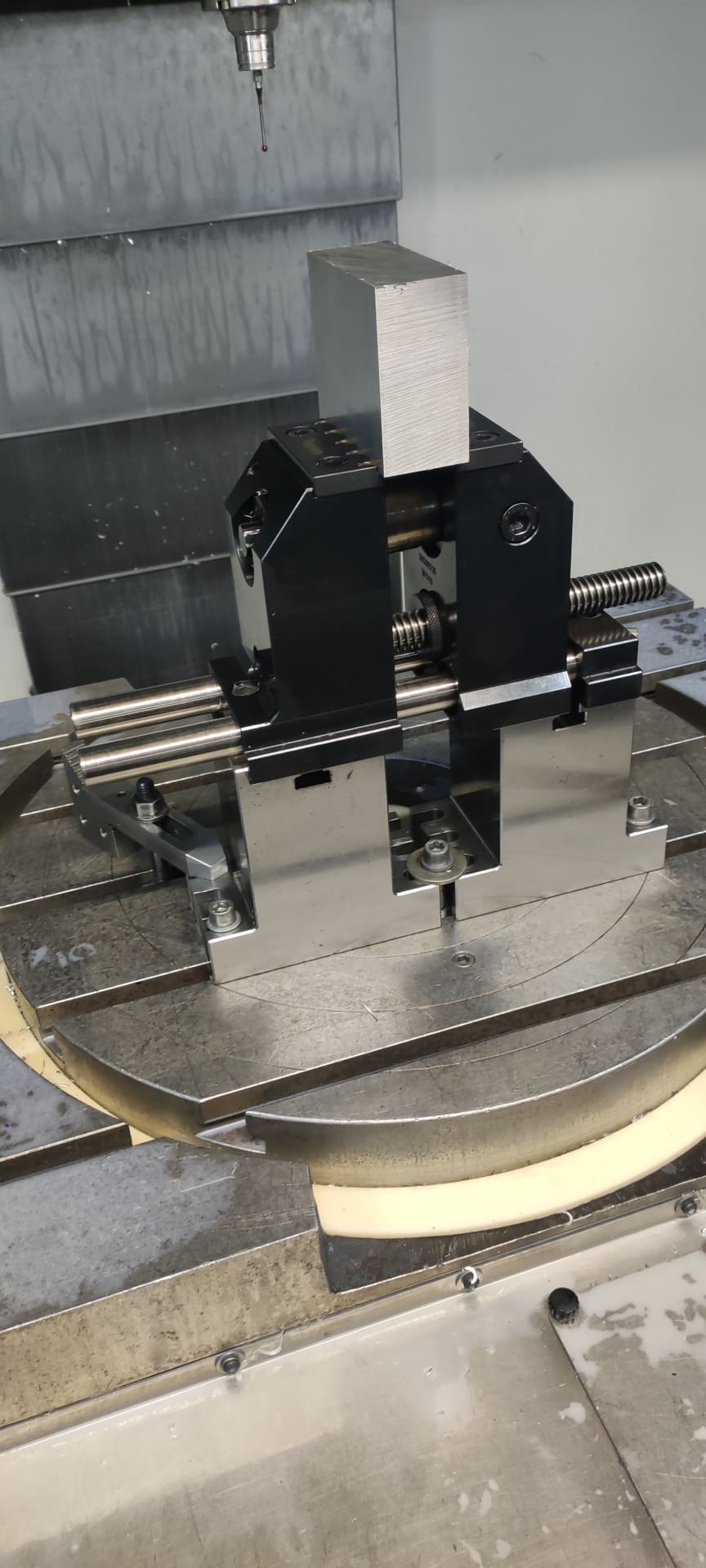

• forgóasztal: UCAM UTTR-630-Hi
• vízszintes munkaasztal: UCAM UTTR-630-H

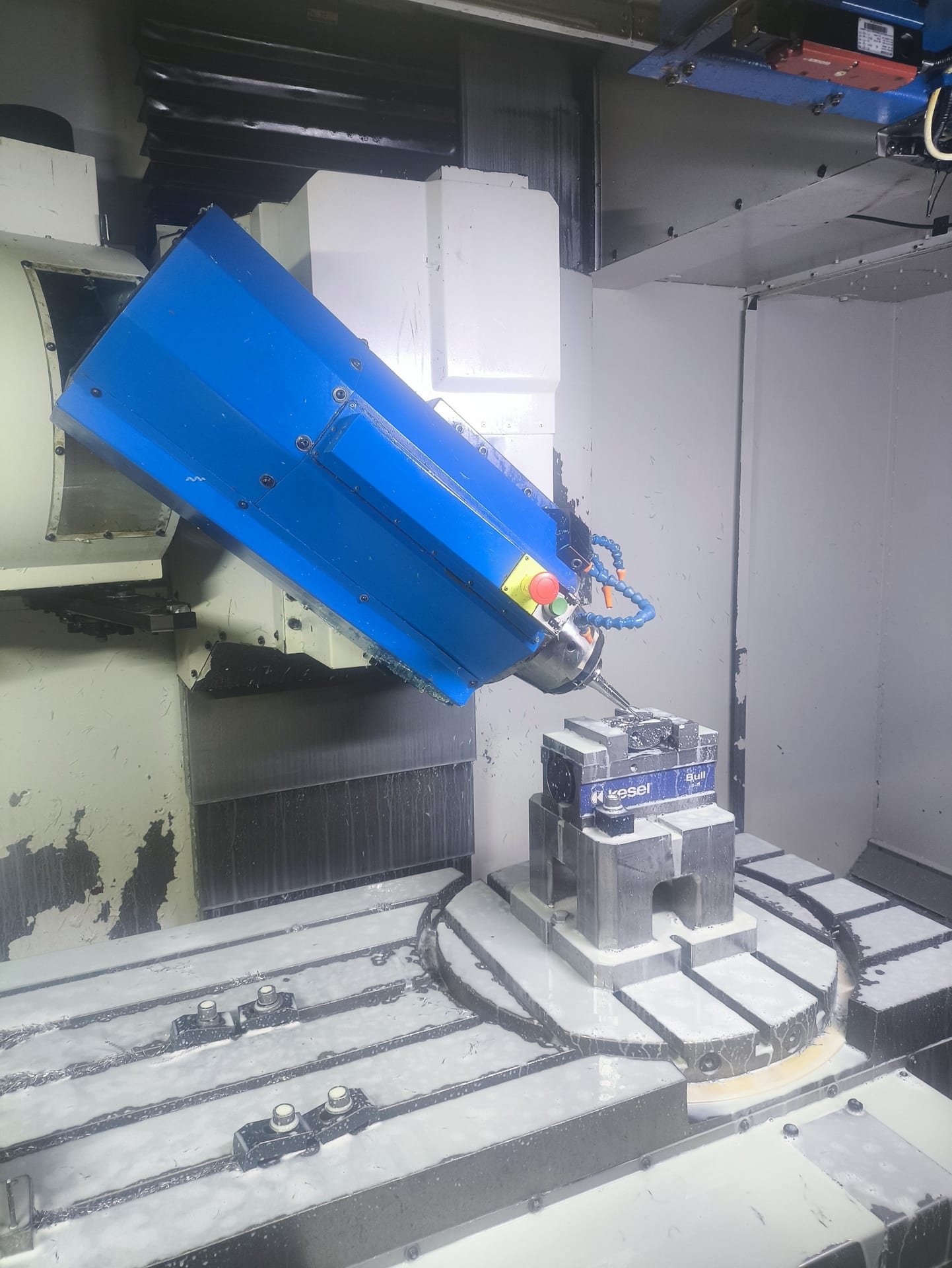

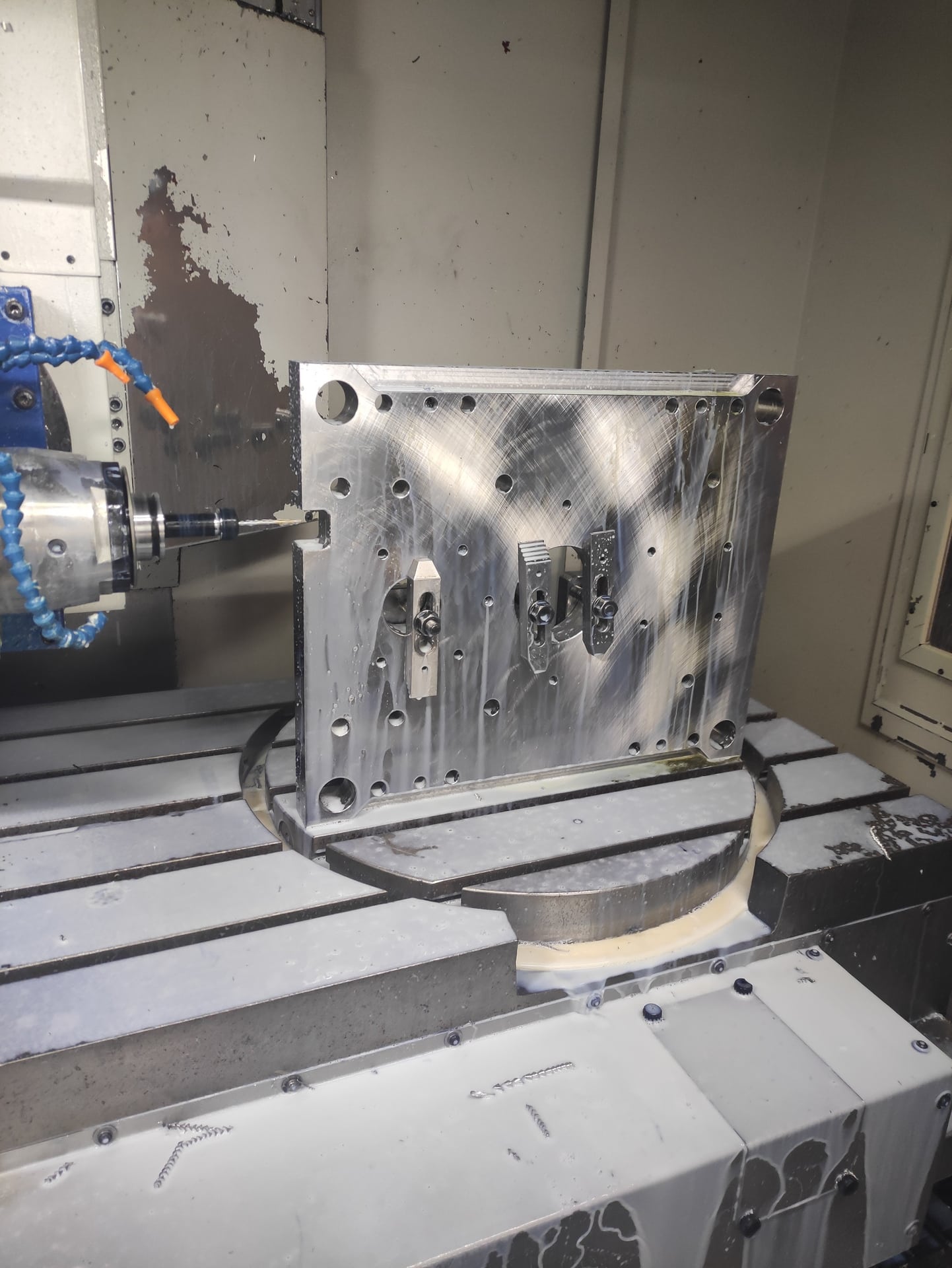

• dönthető munkafej: UCAM USTR-310-SQ-S2
• 40 állásos szerszámtároló

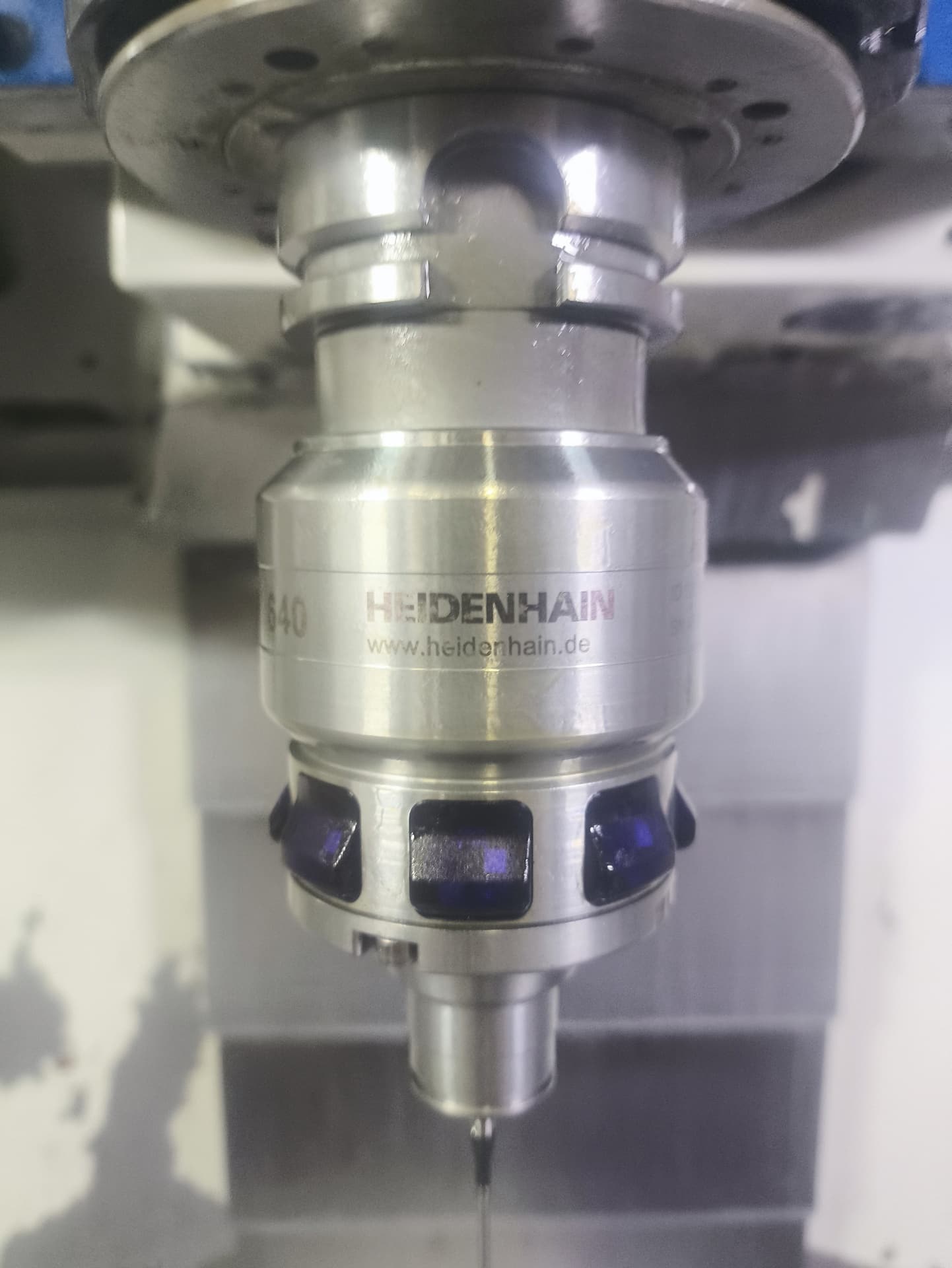

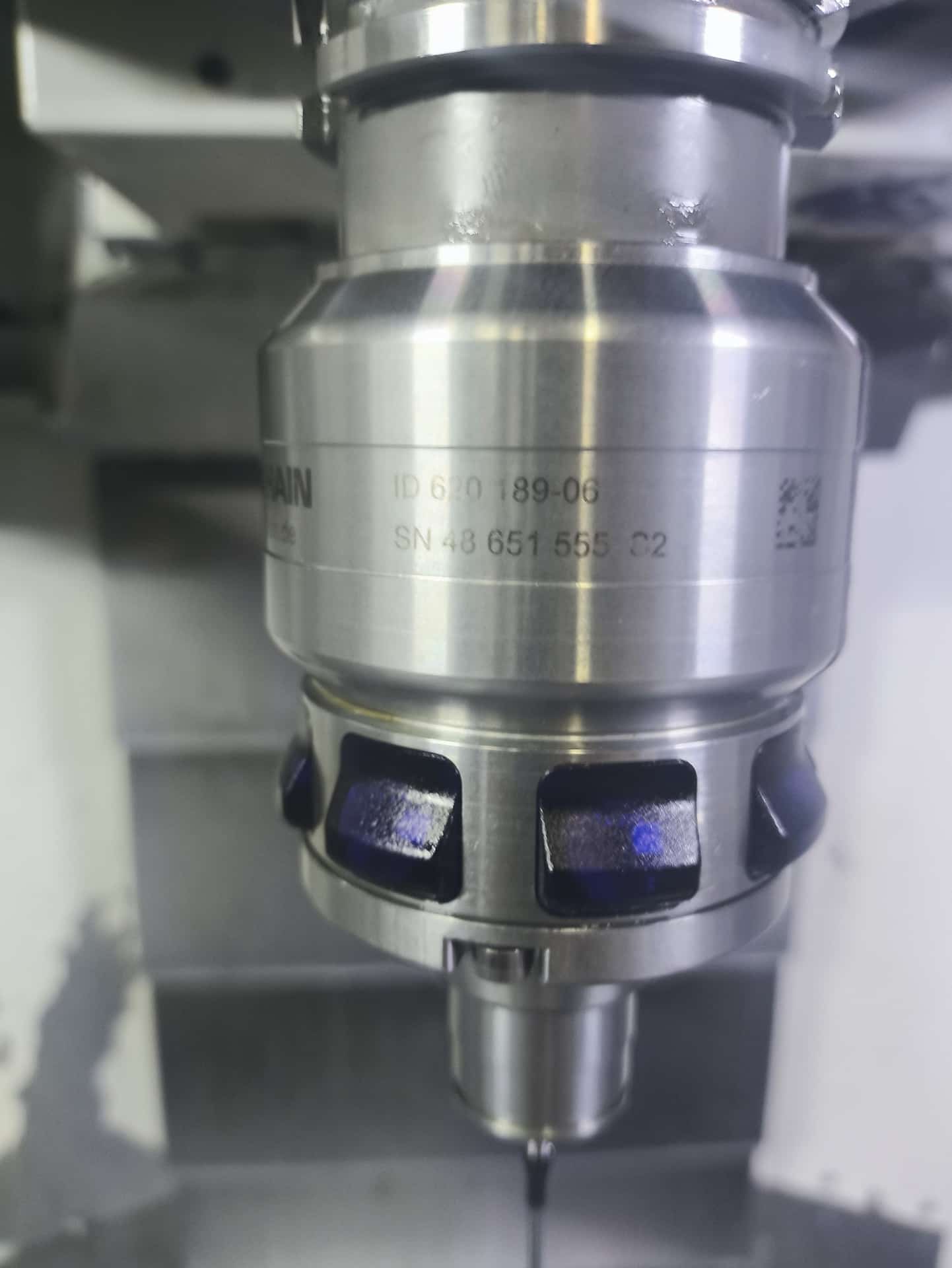

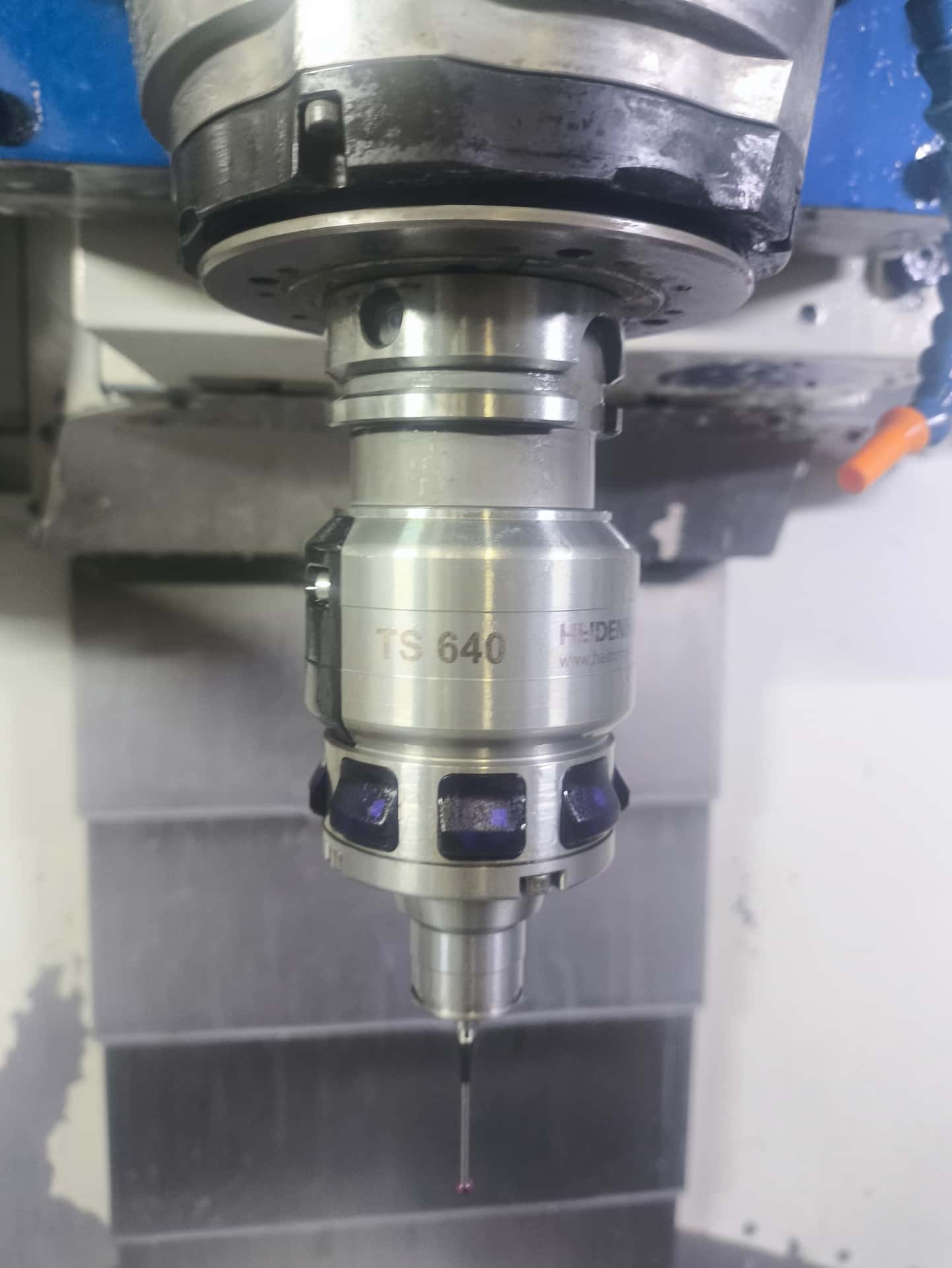

• munkadarab-érintő szonda: HEIDENHAIN TS640

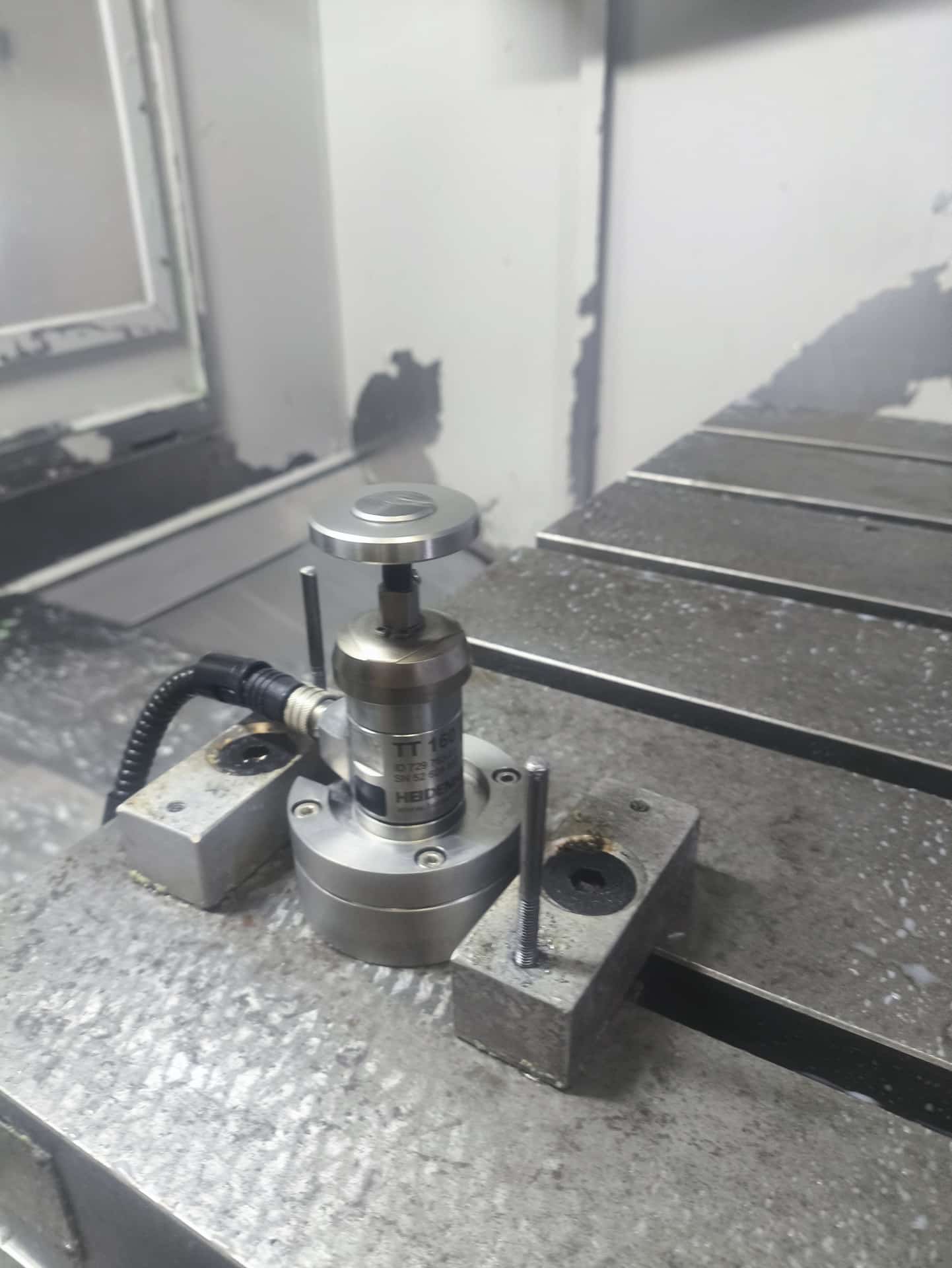

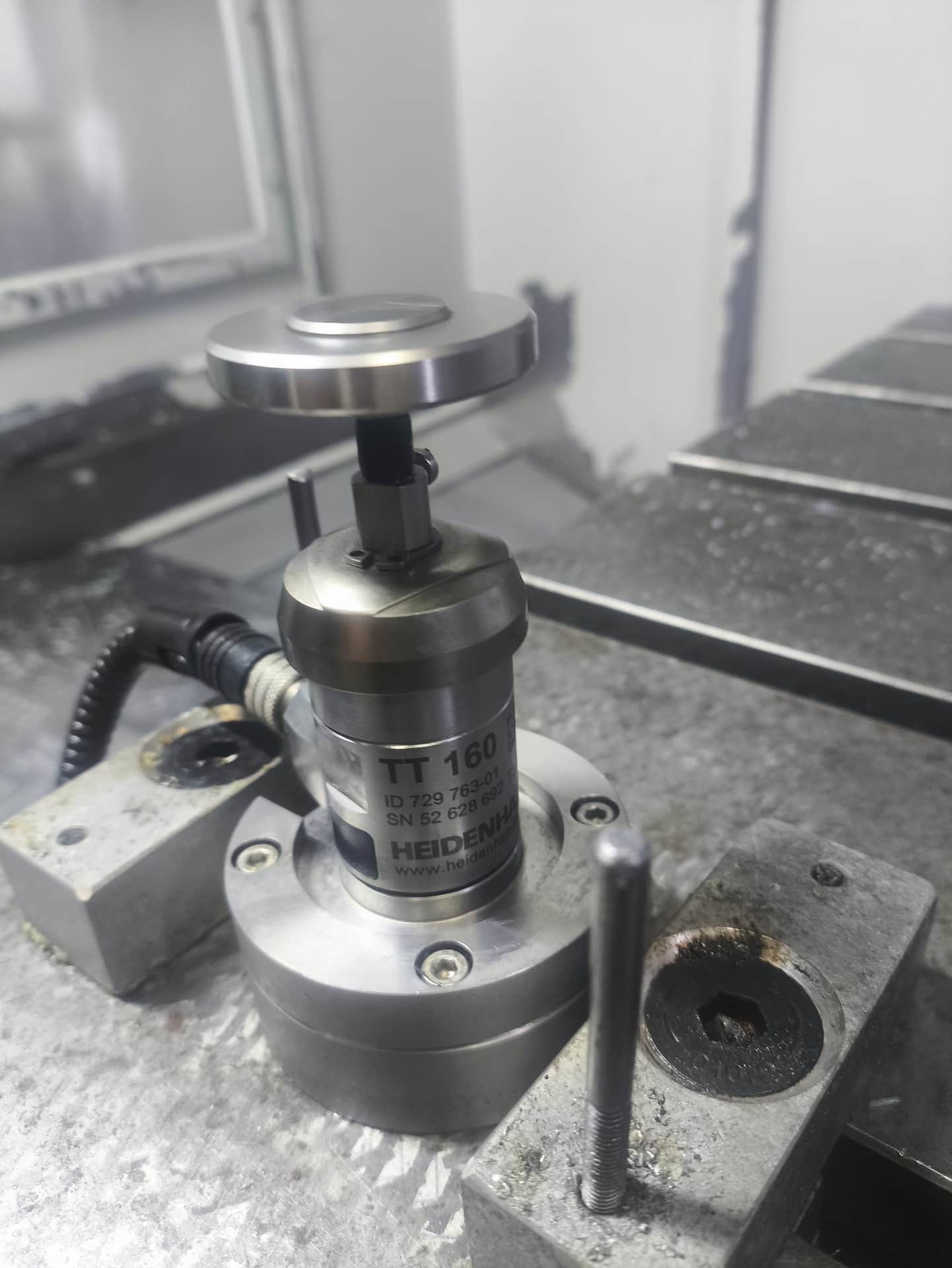

• szerszámmérő szonda: HEIDENHAIN TT160
• csavaros forgácsszállító (2 db)
• kaparó forgácsszállító (1 db)

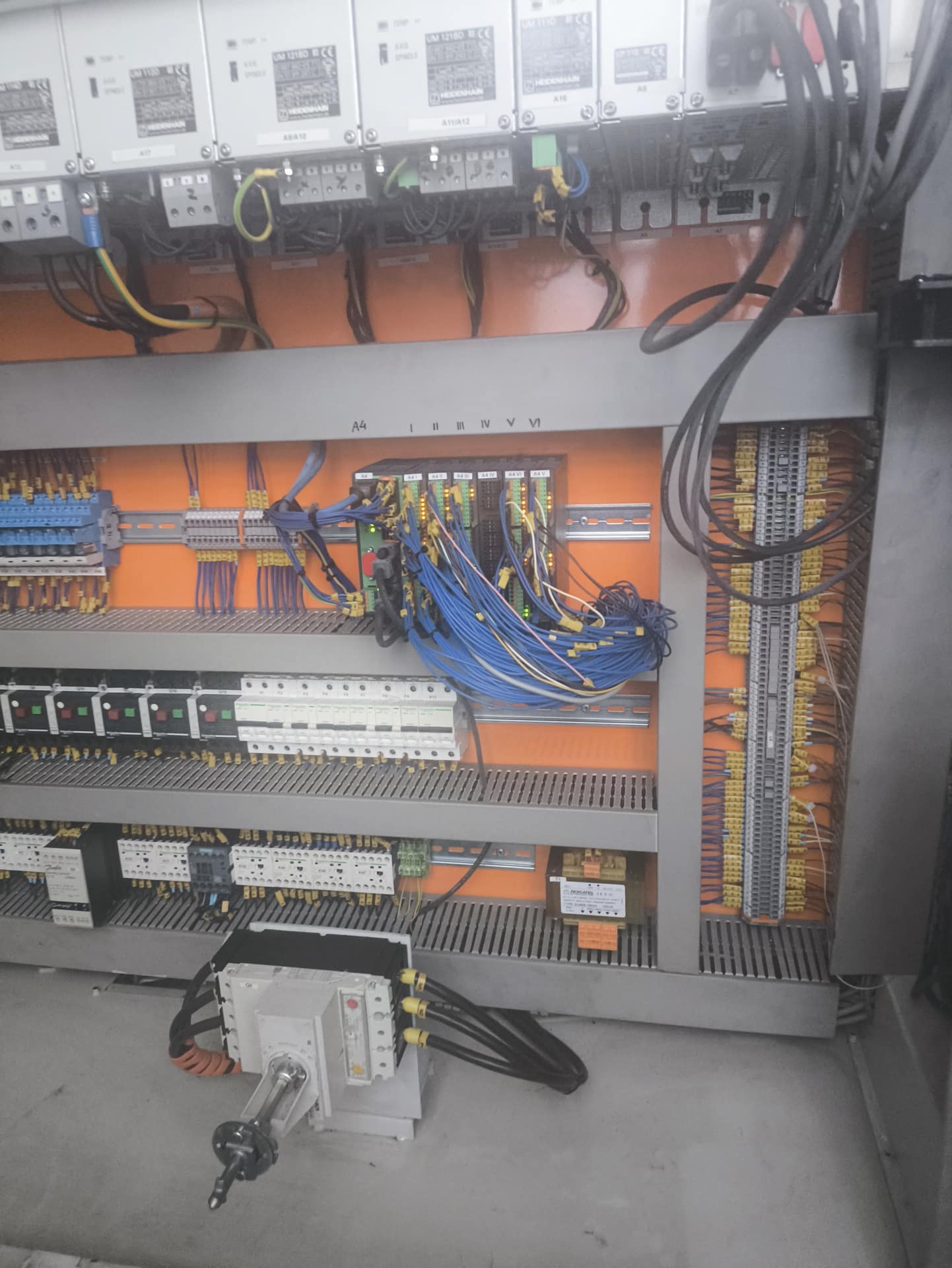

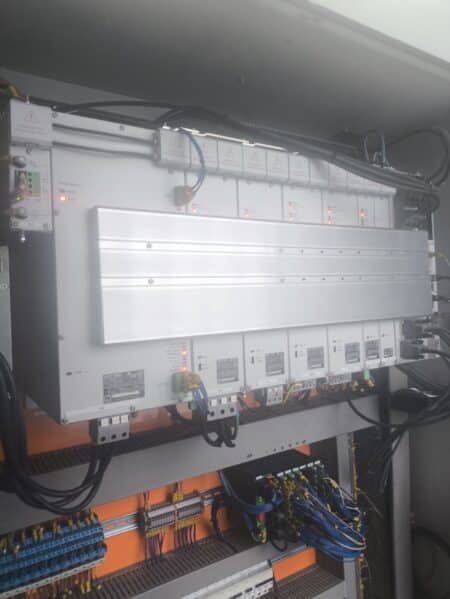

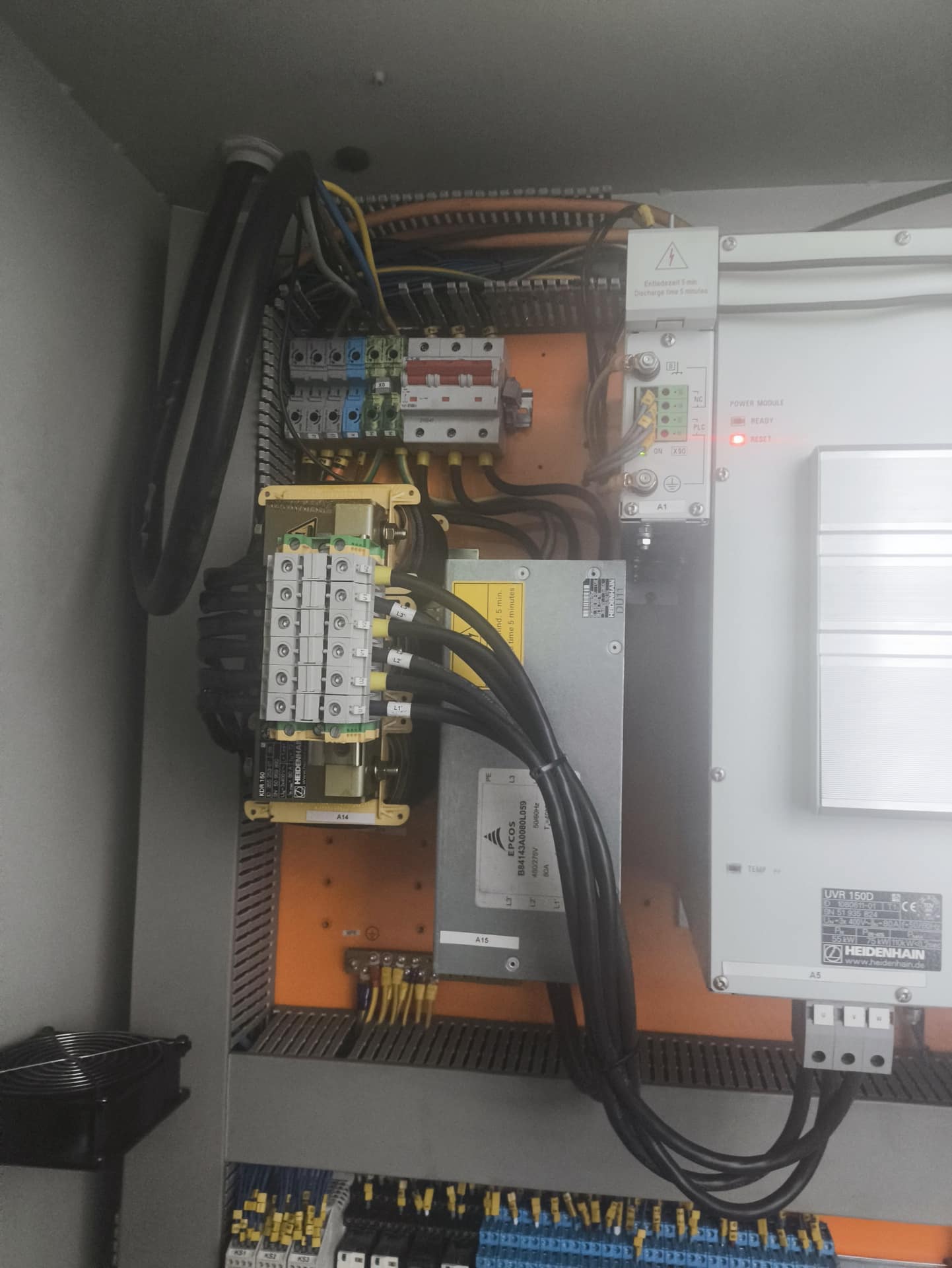

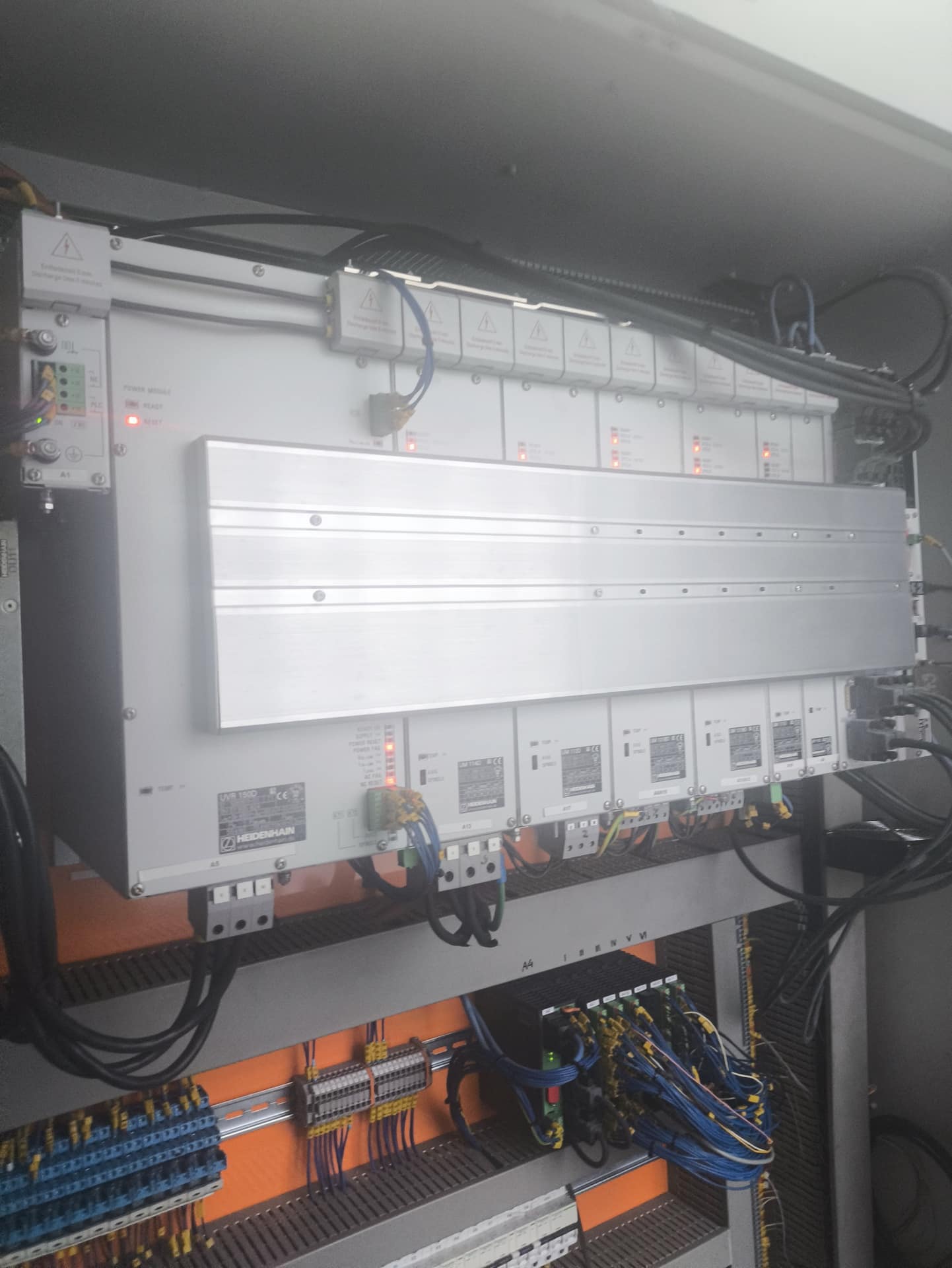

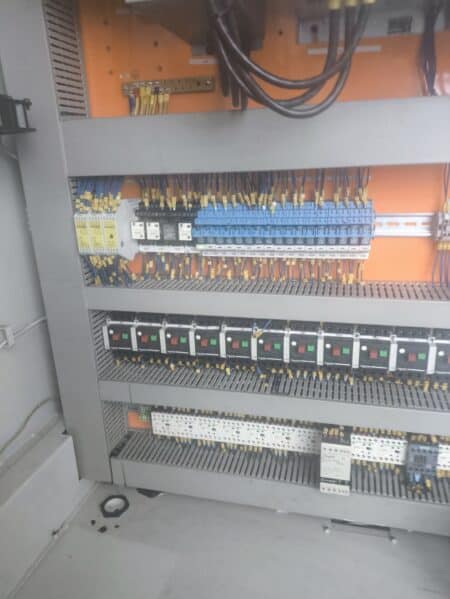

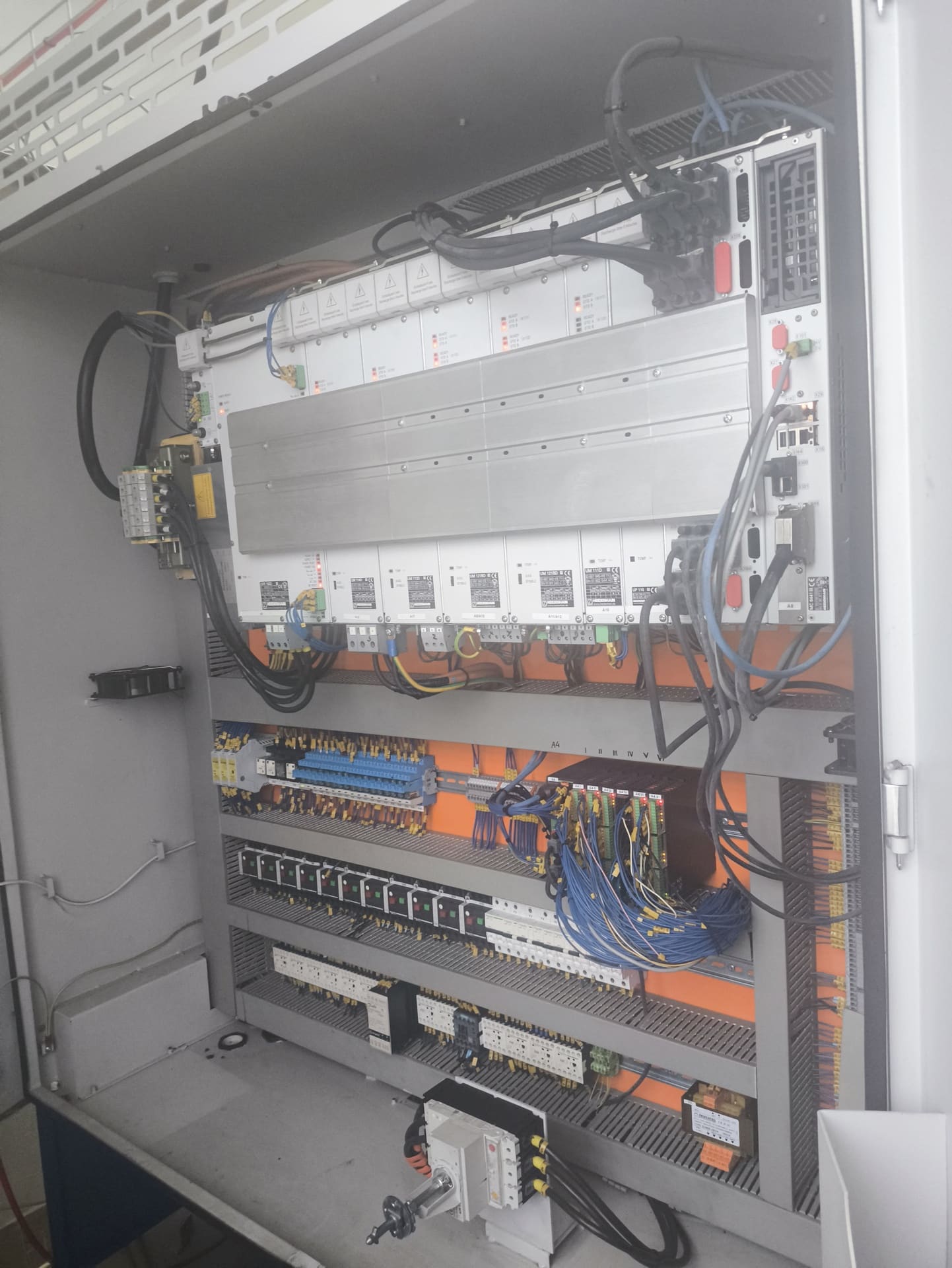

• meghajtások és motorok: HEIDENHAIN
