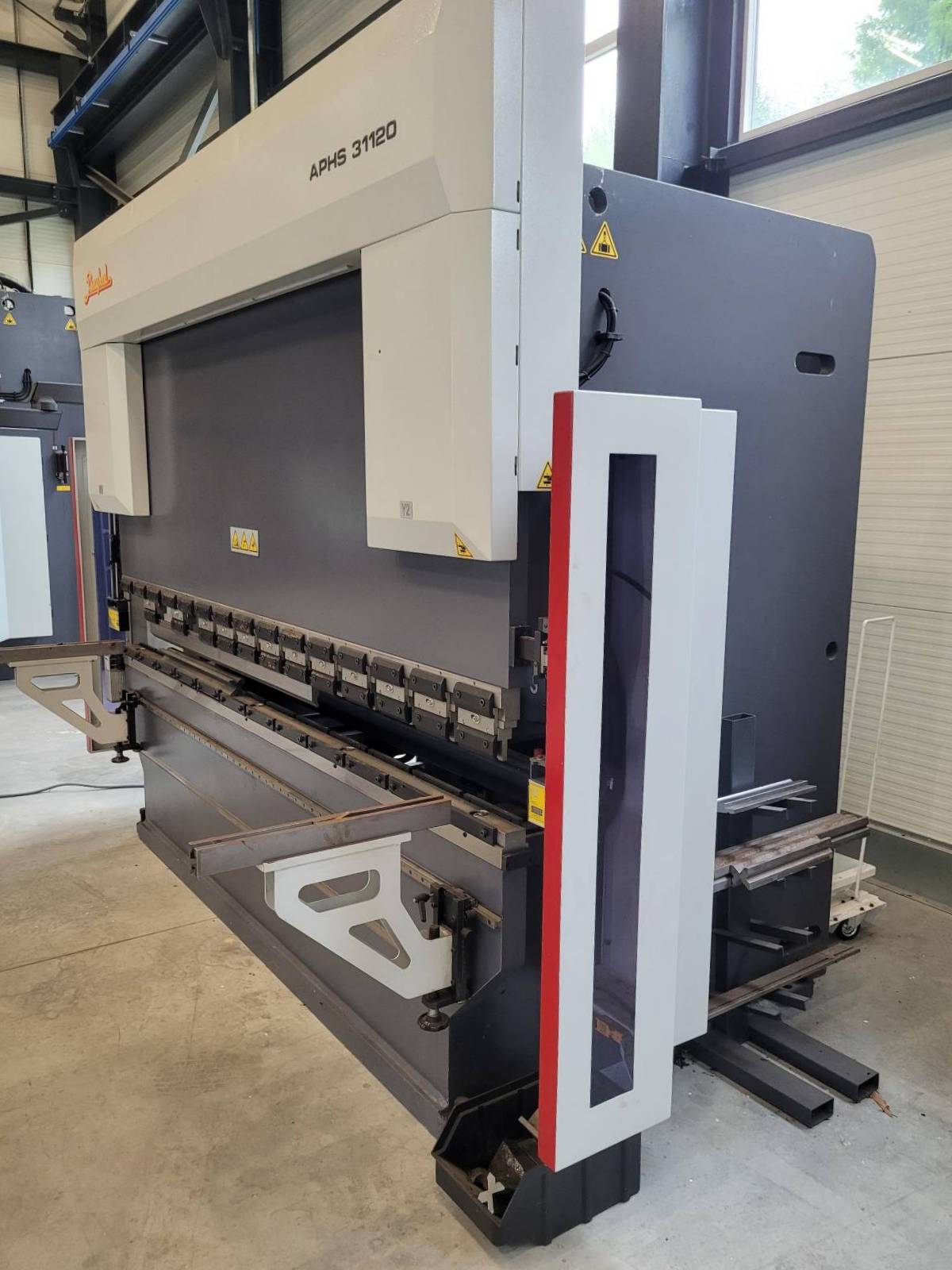

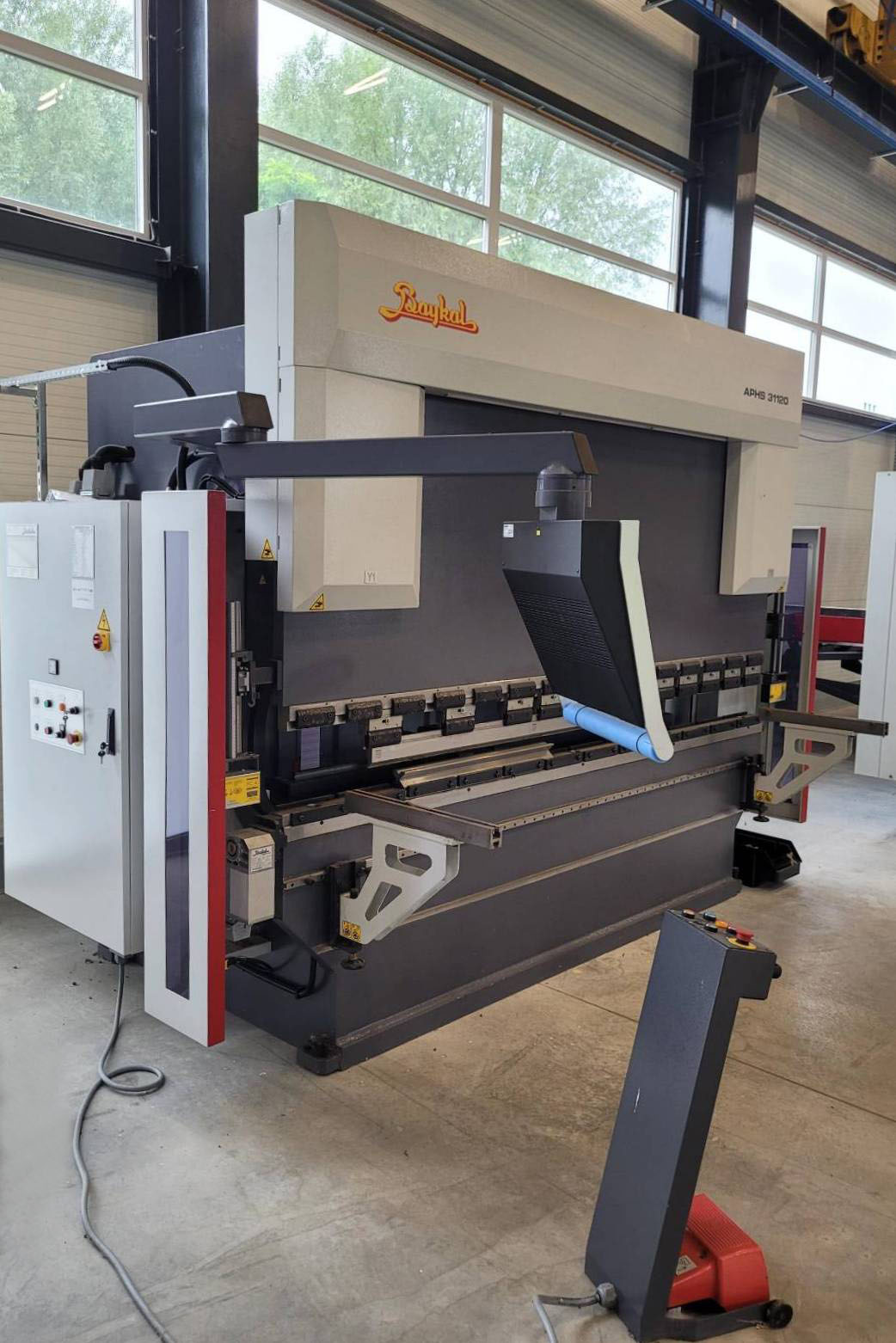

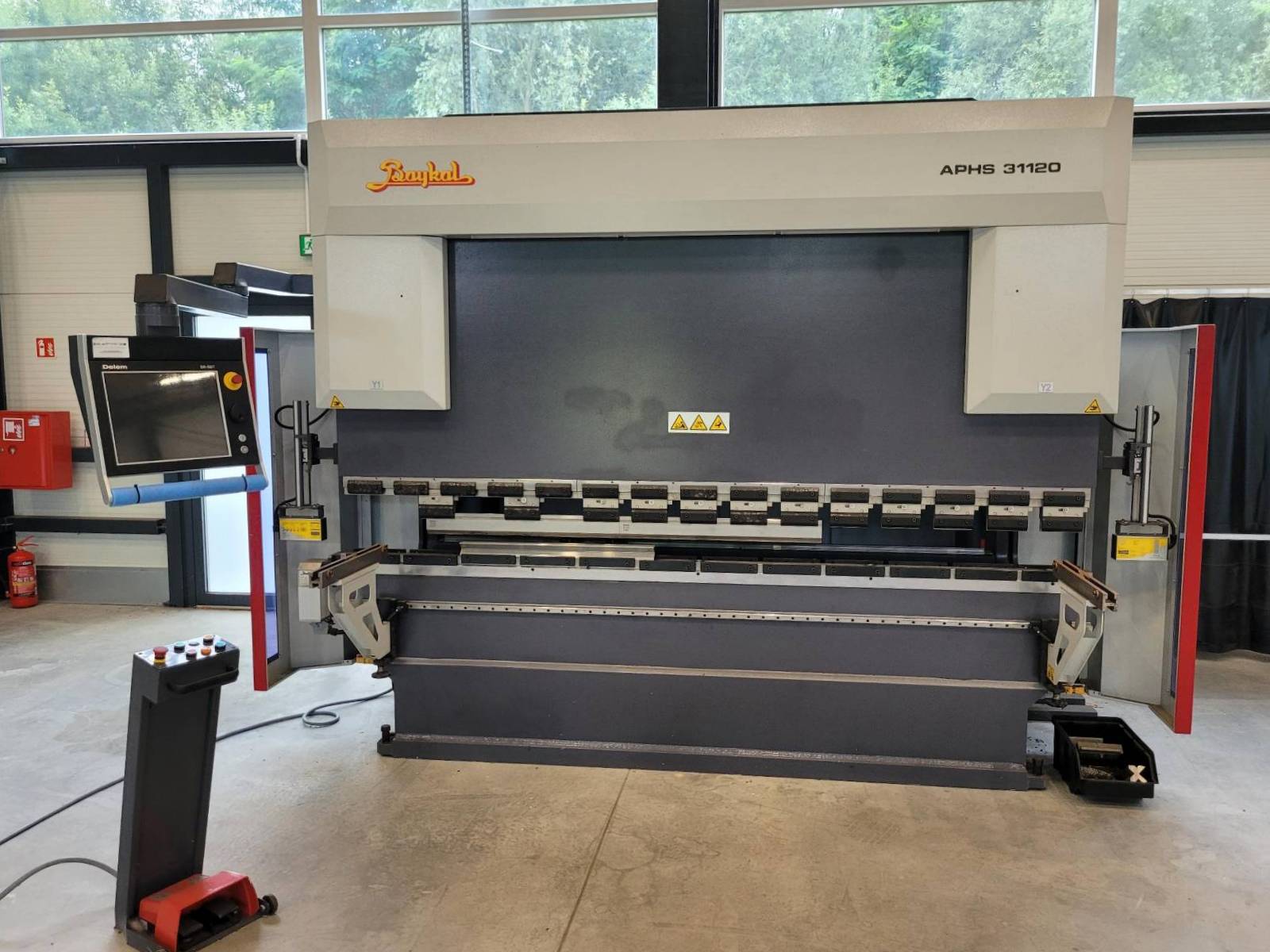

BAYKAL APHS 31120 CNC hidraulikus élhajlító gép

BAYKAL APHS 31120 CNC hidraulikus élhajlító gép 2020-ban gyártotta Törökországban a BAYKAL MAKINA SANAYI VE TICARET A.Ş. A legfeljebb 3100 mm hosszúságú lemezek megmunkálására tervezett gépet nagy megbízhatósága, hatékonysága és pontossága jellemzi. Az arányos szeleptechnológiával ellátott teljes elektronikus szinkronizálásnak köszönhetően a beépített CNC-vezérlés folyamatosan ellenőrzi és korrigálja a gerenda párhuzamosságát. Ennek a megoldásnak az alkalmazása még a legintenzívebb kihívások során is maximális hajlítási pontosságot és megismételhetőséget biztosít. A kezelő biztonságának növelése érdekében a munkaterületet a FIESSLER AKAS lézerbiztonsági rendszer védi, amely automatikusan leállítja a gépet, ha a lézersugár megszakad. Mindezt kiegészíti az ST44-2 acélból készült, kiváló minőségű, üregek nélküli kialakítás, amely a teljes terhelés alatti minimális elhajlást biztosítja.

Az APHS 31120 CNC élhajlító széleskörű felszereltséggel kerül forgalomba, amely többek között egy csúcskategóriás DELEM CNC-vezérlésből és egy szervohajtású hátsó megállóból áll. A gép a mai napig mindössze 86 órát üzemelt. A gép össztömege 8400 kg.

A BAYKAL APHS 31120 élhajlító műszaki adatai

• maximális sajtolóerő: 120 t
• maximális lemezhossz: 3100 mm
• munkaasztal szélessége: 60 mm
• maximális csúszómozdulat: 260 mm
• megközelítési sebesség: 160 mm/s
• hajlítási sebesség: 10 mm/s
• visszatérési sebesség: 130 mm/s
• felső szerszám súlya: 60 kg
• alsó szerszám súlya: 100 kg
• torokmélység: 410 mm
• oszlopok közötti távolság: 2550 mm
• megállási idő: 80 ms

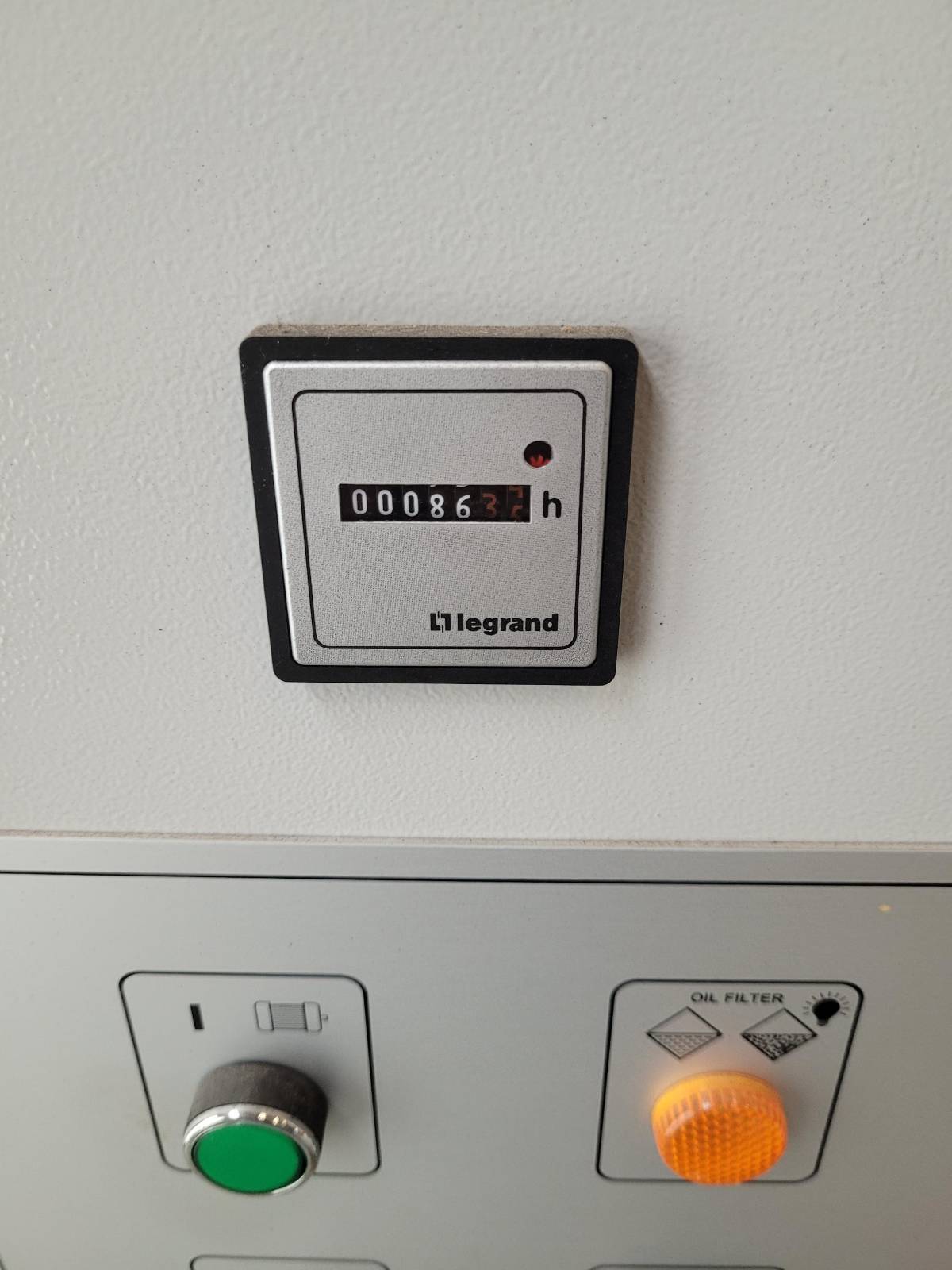

• üzemóra: 86 h
• üzemi nyomás: 280 bar
• olajtartály térfogata: 140 l
• teljesítmény: 11 kW
• áramellátás: 3x 400 V; 50 Hz
• méretek (H x Sz x M): 3850 x 1850 x 2675 mm
• a BAYKAL APHS 31120 gép súlya: 8400 kg

A BAYKAL élhajlító gép felszereltsége

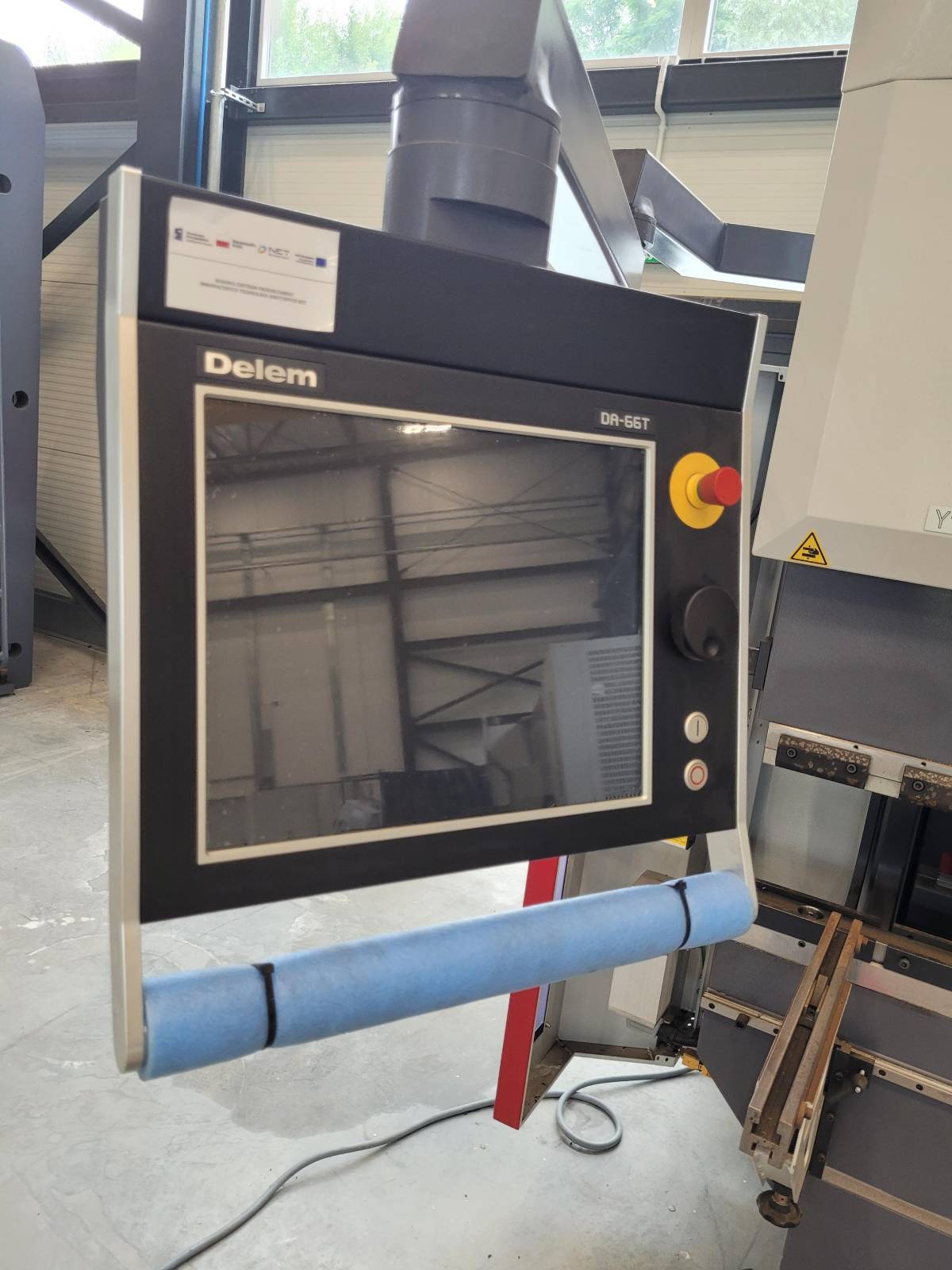

• CNC-vezérlő: DELEM DA-66T

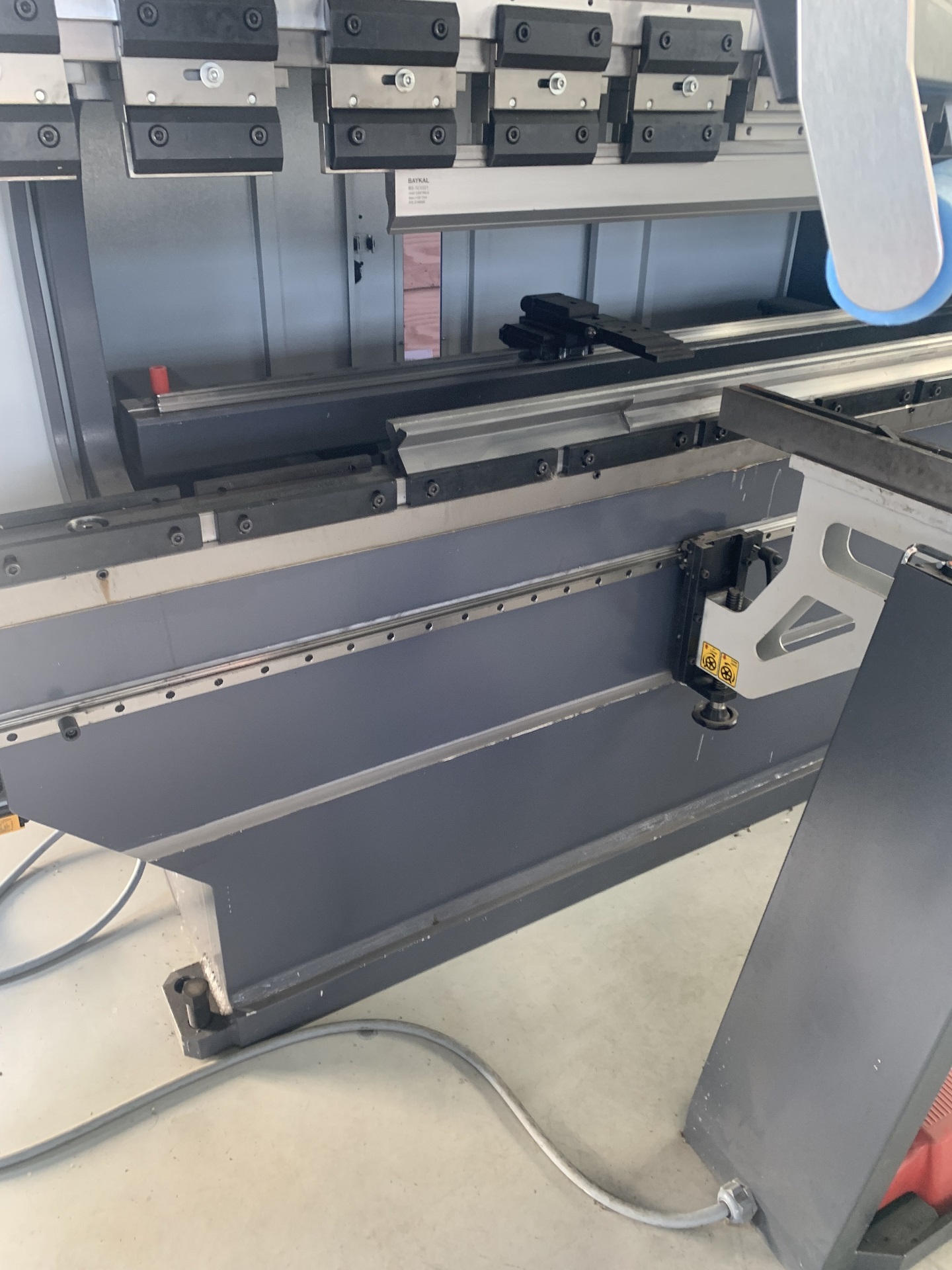

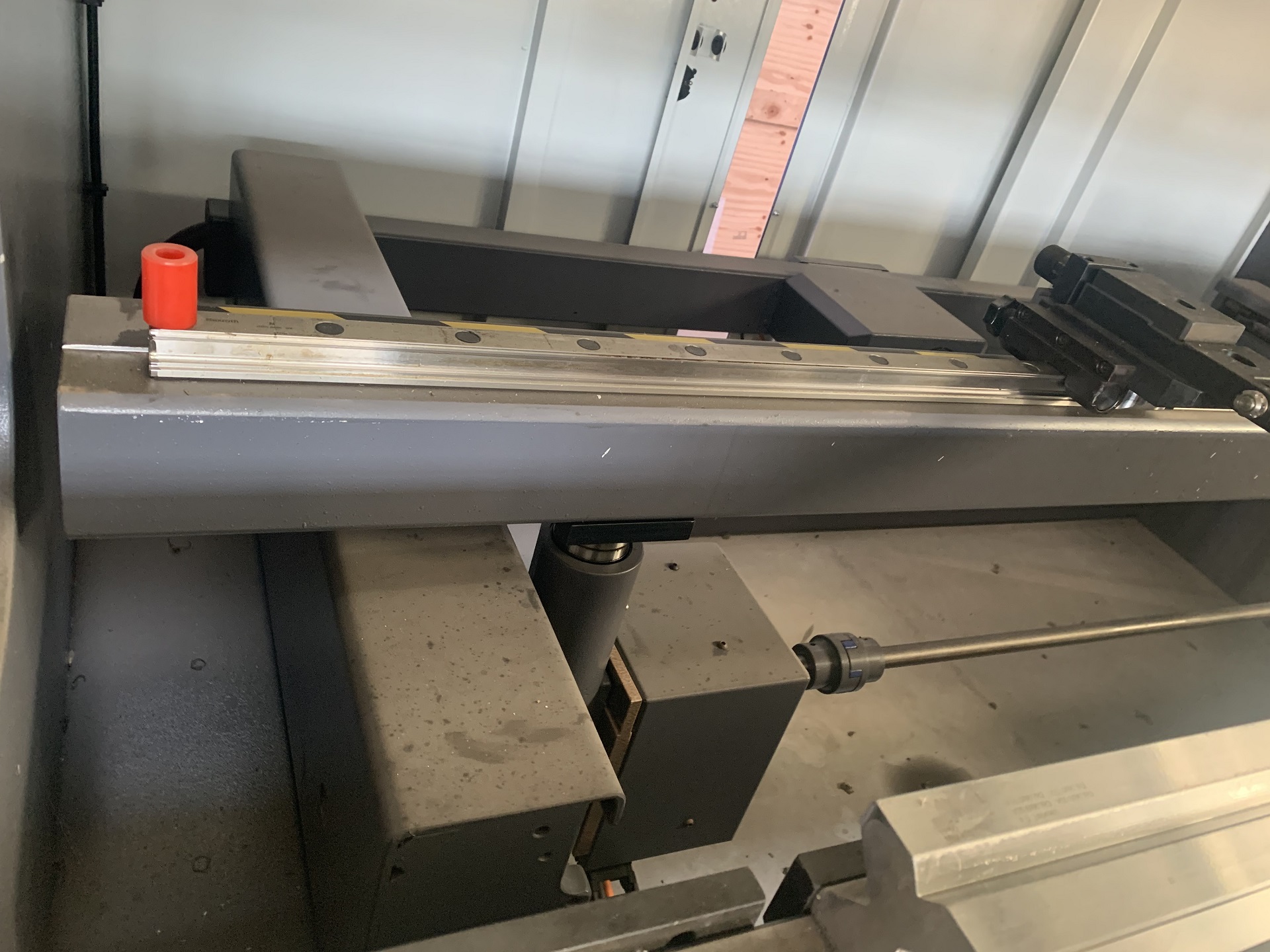

• szervohajtású hátsó ütköző golyóscsavarokkal
• lézeres biztonsági rendszer: FIESSLER AKAS
• lineáris skálák a löketmélység méréséhez
• elektromosan reteszelt oldalvédők
• hatékony hidraulikarendszer arányos szeleppel
• kiváló minőségű kovácsolt acélból készült, precízen csiszolt hengerek
• edzett, csiszolt, krómozott és polírozott dugattyúk
• kettős csúszócsíkok a hajlítógerendában

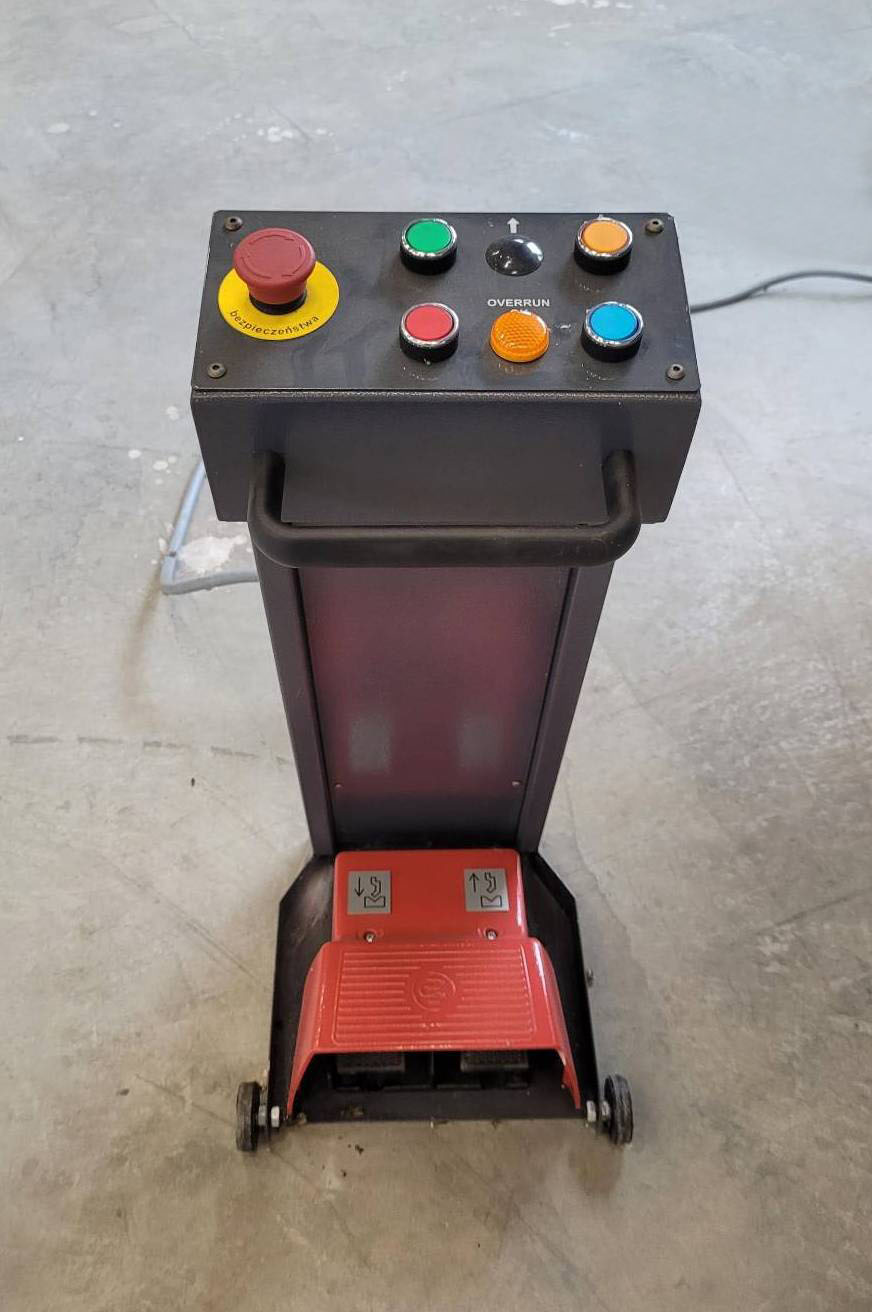

• lábkapcsolós vezérlés

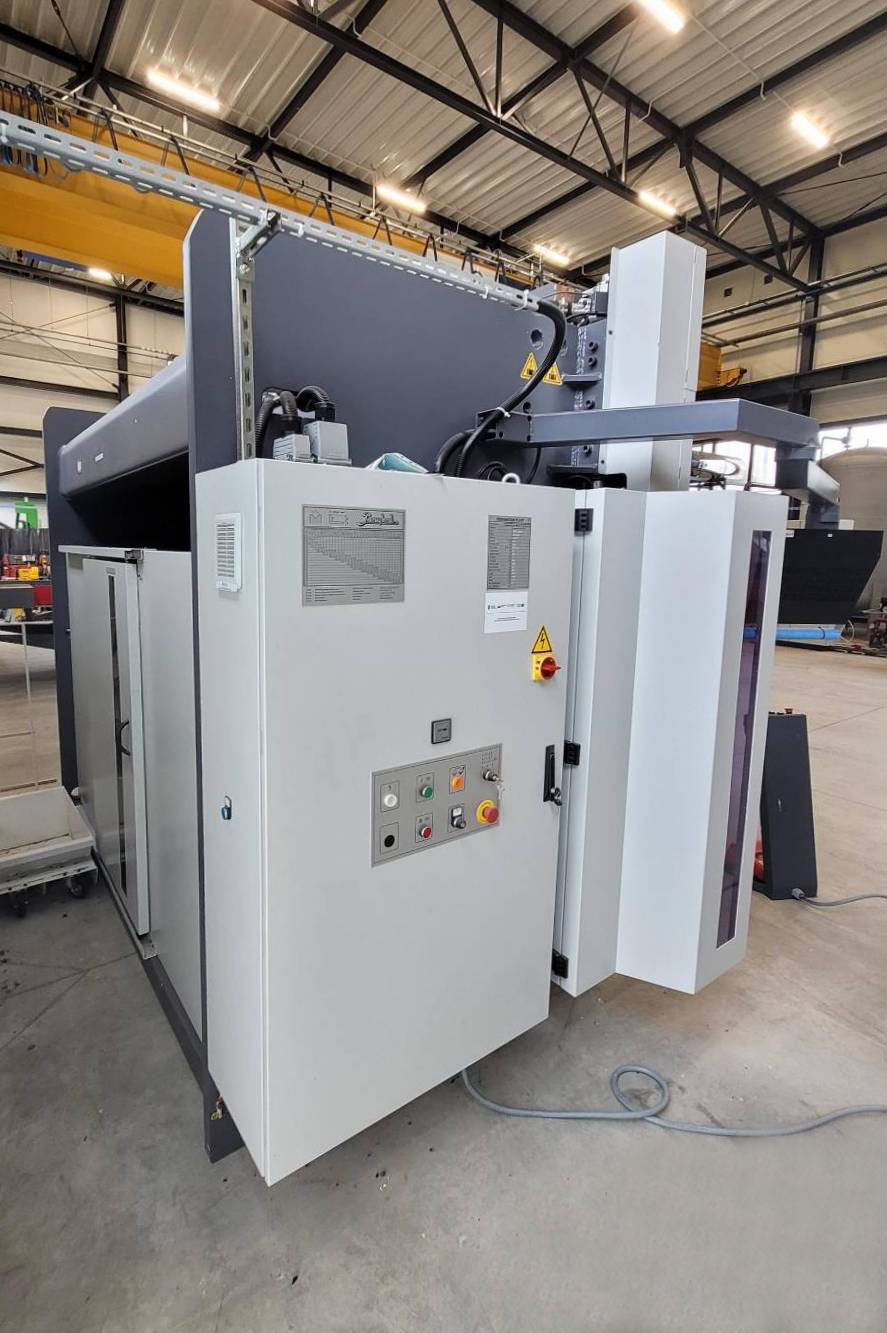

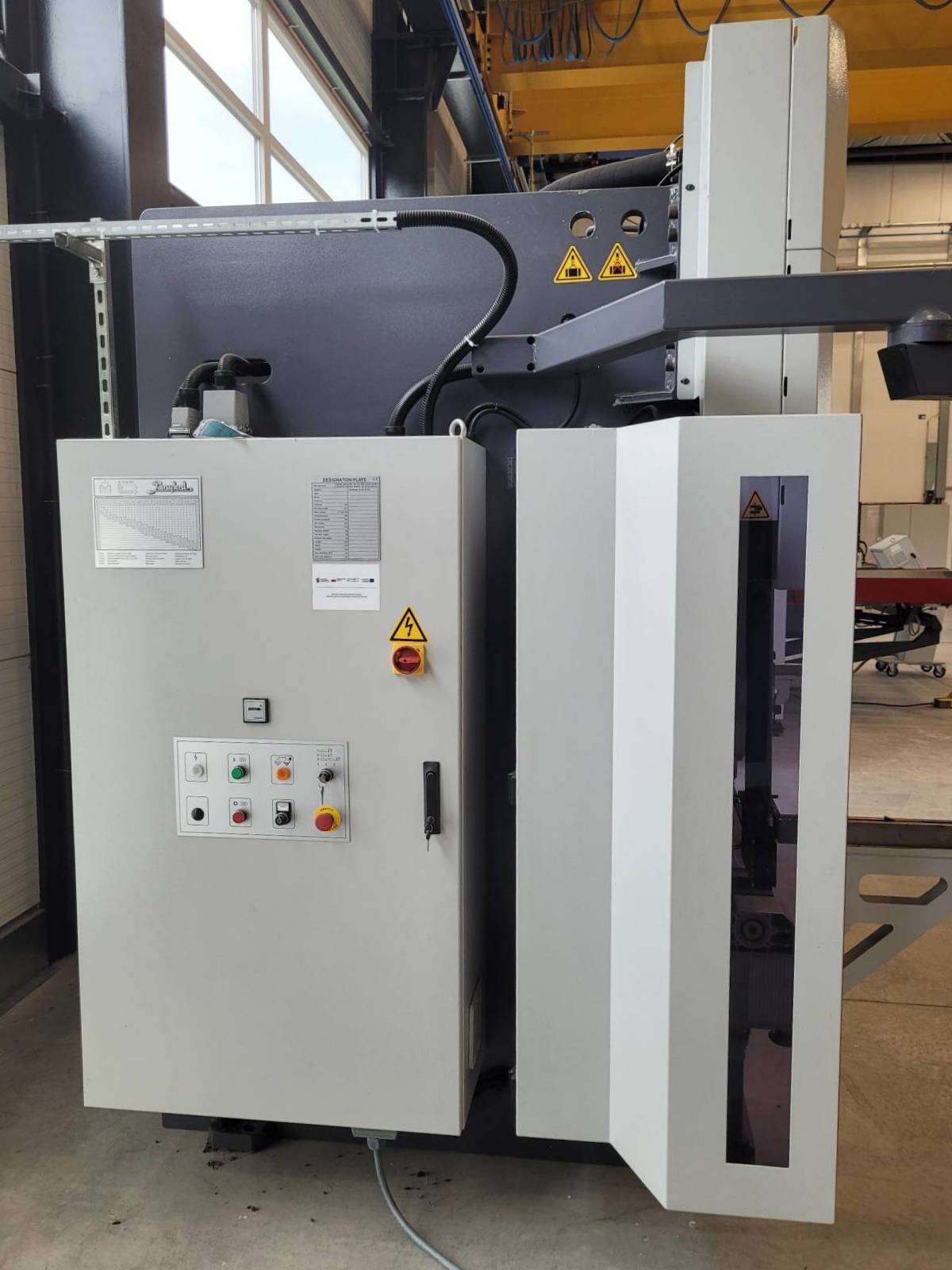

• elektromos szekrény szellőzéssel
