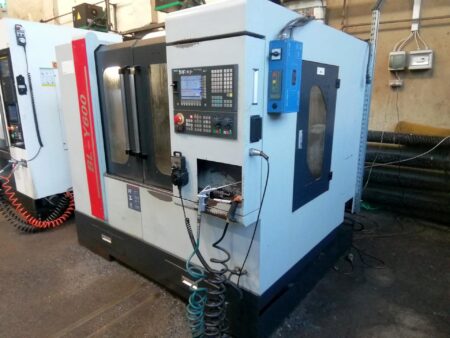

BLIN BL-Y600 CNC megmunkálóközpont

BLIN BL-Y600 CNC megmunkálóközpont a kínai BLIN MACHINERY CO., Ltd. vállalat építette 2014-ben. A gépet legfeljebb 300 kg tömegű fém munkadarabok gyors és pontos megmunkálására használják, három X,Y,Z tengelyen. A megmunkálás egy 800 mm hosszú és 400 mm széles munkaasztalon történik, az előtolás az X tengelyen 600 mm, az Y tengelyen 400 mm, a Z tengelyen pedig 450 mm.

A nagy termelékenység és a megmunkálás sebessége a marógép 100 és 8000 fordulat/perc közötti fordulatszámot teljesítő szerelt orsójának és a 16 darabos szerszámtárolónak köszönhetően lehetséges, a szerszámcsere mindössze 4 másodperc alatt történik. A függőleges megmunkálóközpont többek között SIEMENS SINUMERIK 808D CNC-vezérlővel van felszerelve, a géptestben elhelyezett kezelőpanellel és központi kenőrendszerrel. A megmunkálóközpont teljes tömege 3200 kg.

A BLIN BL-Y600 CNC marógép műszaki adatai

• előtolás az X/Y/Z tengelyen: 600/400/450 mm
• gyors előtolási sebességek az X,Y,Z tengelyen: 16 m/min
• maximális megmunkálható előtolási sebesség: 6000 mm/perc
• munkaasztal méretei (L x Sz): 800 x 400 mm
• a megmunkált munkadarab maximális súlya: 300 kg
• orsó fordulatszám-tartomány: 100 – 8000 rpm
• orsó meghajtási teljesítmény: 5,5/7,5 kW
• orsóhajtás nyomatéka: 35 Nm
• orsótengely távolság a géposzloptól: 450 mm
• szerszámtároló típusa: dobos típus
• szerszámtároló kapacitás: 16 db.
• szerszámcsere ideje: 4 sec.
• golyóscsavar átmérő: 32 mm
• golyóscsavar lépésköz: 10 mm
• vezérlési pontosság: 0,001 mm
• pozicionálási pontosság: 0,007 mm
• ismételhetőség: 0,005 mm
• a BL Y600 gép méretei (H x B x H): 2140 x 1960 x 2160 mm
• össztömeg: 3200 kg

A maróközpont felszereltsége

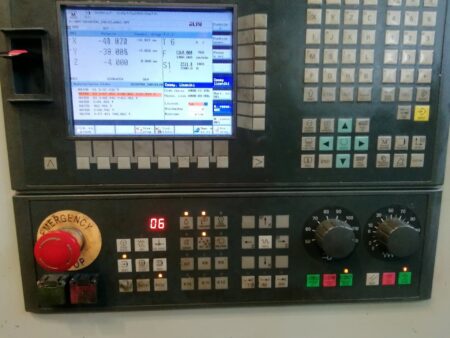

• CNC-vezérlő: SIEMENS SINUMERIK 808D
• géporsó kúpossága: BT40
• központi kenőrendszer
• hűtőrendszer a vezérlőszekrényhez
