BLIN BL-Y600 CNC megmunkálóközpont

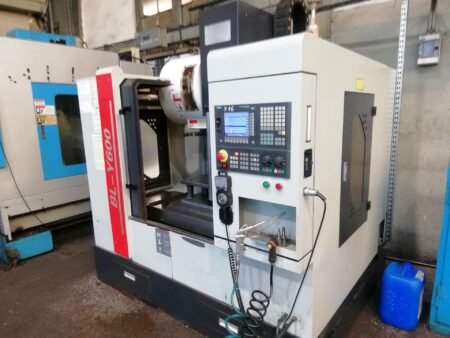

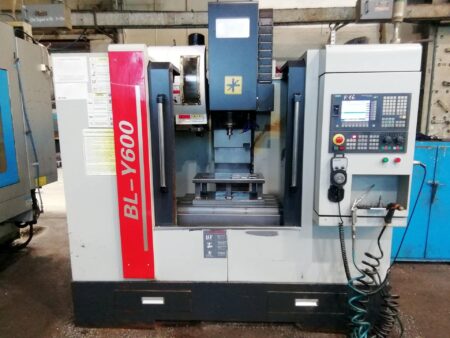

BLIN BL-Y600 CNC megmunkálóközpont amelyet a kínai BLIN MACHINERY CO., Ltd. 2015-ben épített, 300 kg súlyú munkadarabok fúrását, menetvágását és marását végzi. A gyors és pontos megmunkálás három X,Y,Z tengelyen történik 600 mm (X tengely), 400 mm (Y tengely) és 450 mm (Z tengely) előtolással, egy 800 x 400 mm (L x Sz) méretű gépi munkaasztalon.

A függőleges megmunkálóközpont garantálja a megmunkálás legmagasabb minőségét, és a használt, percenként 100 és 8000 fordulatszám között teljesítő orsónak köszönhetően a folyamat jelentősen lerövidül, értékes időt takarítva meg. A megmunkálás során használt szerszámokat egy 16 darabos dob típusú szerszámtárolóban tárolják, amelynek cseréje mindössze 4 másodpercig tart. A marógép teljes körű vezérlését egy SIEMENS SINUMERIK 808D CNC vezérlő biztosítja egy vezérlőpanellel, amely a megmunkálási folyamat minden paraméterének beállítására szolgál. A CNC marógép teljes tömege 3200 kg.

A BLIN BL-Y600 maróközpont műszaki adatai

• előtolási sebességek az X/Y/Z tengelyeken: 600/400/450 mm
• gyors előtolási sebességek az X,Y,Z tengelyeken: 16 m/min
• maximális megmunkálható előtolási sebesség: 6000 mm/perc
• a munkadarab maximális súlya: 300 kg

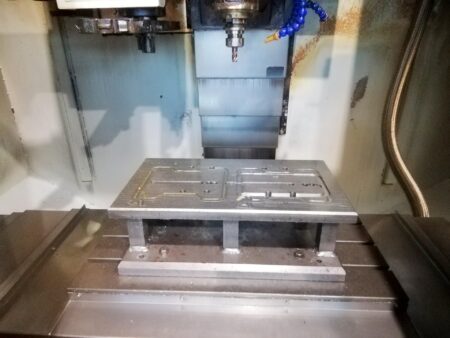

• munkaasztal mérete (L x Sz): 800 x 400 mm
• orsó fordulatszám-tartomány: 100 – 8000 rpm
• orsó meghajtási teljesítmény: 5,5/7,5 kW
• orsóhajtás nyomatéka: 35 Nm
• szerszámtároló típusa: dobos típus
• szerszámtároló kapacitás: 16 db.
• szerszámcsere idő: 1 db: 4 sec.
• golyóscsavar átmérő: 32 mm
• golyóscsavar lépésköz: 10 mm
• az orsó tengelyének távolsága a géposzloptól: 450 mm
• vezérlési pontosság: 0,001 mm
• pozicionálási pontosság: 0,007 mm
• ismételhetőség: 0,005 mm
• BL Y600 gép méretei (H x B x H): 2140 x 1960 x 2160 mm
• össztömeg: 3200 kg

Függőleges maróközpont felszereltsége

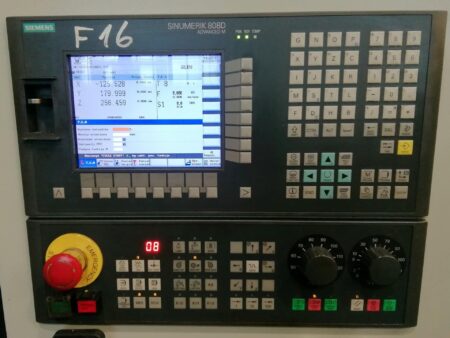

• CNC-vezérlő: SIEMENS SINUMERIK 808D
• orsókúp: BT40
• központi kenőrendszer
• gépvezérlőszekrény hűtőrendszer
