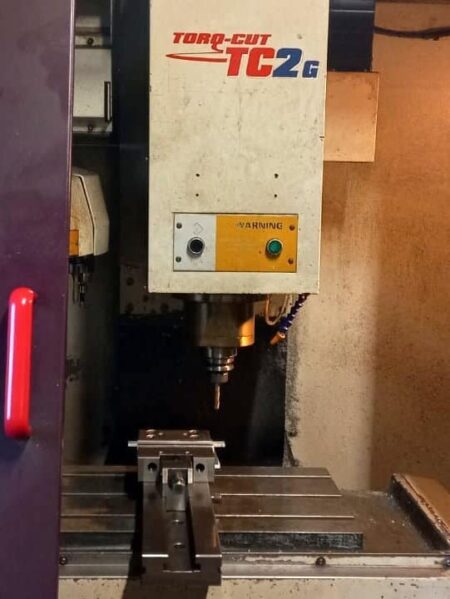

BRIDGEPORT Torq Cut TC2G CNC függőleges megmunkálóközpont

BRIDGEPORT Torq Cut TC2G CNC függőleges megmunkálóközpont 1998-ban gyártották Angliában. A gép robusztus acélszerkezetének és kis méretének köszönhetően ideális a precíziós megmunkáláshoz kis üzemekben, valamint sorozatgyártáshoz. A CNC maróközpont numerikus vezérlése a gép testén elhelyezett vezérlőpanelről történik, amelybe egy HEIDENHAIN TNC 360 vezérlő van beépítve.

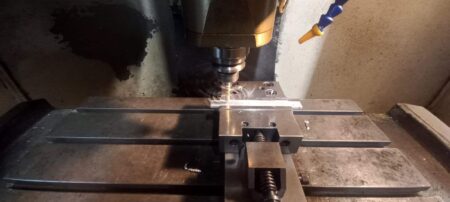

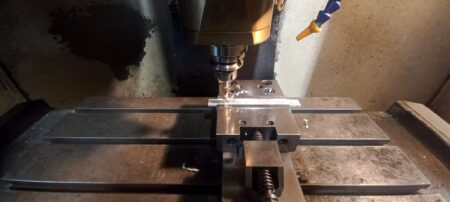

A CNC függőleges maróközpont nagyméretű munkaasztallal rendelkezik, amelynek területe (L x Sz) 1160 x 425 mm, és egy nagyon erős, 7500 fordulat/perc maximális sebességgel forgó orsóval, amely garantálja a megmunkálás legmagasabb minőségét és pontosságát. A maráshoz használt szerszámok egy 20 pozíciójú fejben vannak tárolva, amely rendkívül gyors, 6,5 másodperces idő alatt cseréli a szerszámokat. A marógép teljes tömege 3000 kg.

A BRIDGEPORT Torq Cut TC2G CNC marógép műszaki adatai

• CNC-vezérlő: HEIDENHAIN TNC 360
• munkaasztal felülete (L x W): 1160 x 425 mm
• munkaasztal felülete fogókkal (L x W): 840 x 360 mm
• előtolás az X/Y/Z tengelyen: 560/406/508 mm
• gyorsmozgás az X,Y,Z tengelyen: 18 m/perc
• pozicionálási sebesség az X,Y,Z tengelyen: 18 m/perc
• maximális munkadarab súly: 340 kg
• minimális orsófordulatszám: 25 rpm
• maximális orsófordulatszám: 7500 rpm

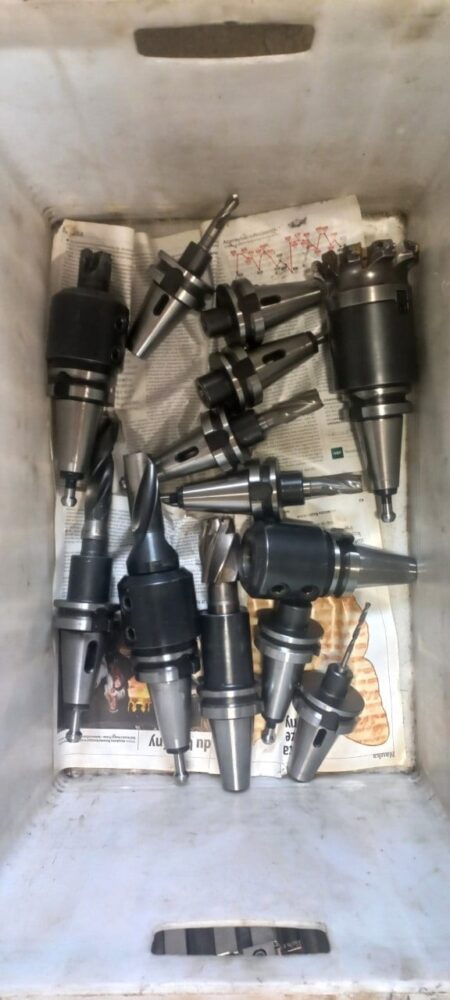

• orsókúp: BT 40
• orsó átmérő: 65 mm
• orsóteljesítmény: 5,5 kW
• orsó nyomatéka: 135 Nm
• maximális távolság az orsócsúcs és az asztal között: 618 mm
• minimális távolság az orsócsúcs és az asztal között: 110 mm
• szerszámfejkapacitás: 22 db.
• szerszámváltási idő: 6,5 s
• maximális szerszámhossz: 250 mm
• maximális szerszámátmérő: 75 mm
• egy szerszám maximális súlya: 6 kg
• az összes szerszám maximális súlya: 60 kg
• pozicionálási pontosság: ± 0,005 mm
• pozícionálás ismételhetősége: ± 0,002 mm
• T-nyílások száma: 3
• T-nyílások mérete: 18 mm
• teljesítmény: 7,5 kW
• teljes teljesítményigény: 15 kVA
• tápegység: 3×380 V; 50 Hz
• a BRIDGEPORT TORQ-CUT 2 gép súlya: 3000 kg
