BRIDGEPORT VMC 600/22 Digital CNC megmunkálóközpont

BRIDGEPORT VMC 600/22 Digital CNC megmunkálóközpont az angol Bridgeport Machines Inc. gyártotta 2000-ben. A többek között 4. tengellyel és 22 állású tárral felszerelt gépet 500 kg-os maximális tömegű munkadarabok precíziós megmunkálására használják. A megmunkálási folyamatot egy megbízható, optimalizált fordulatszám-tartományú orsó végzi, amelyet egy erős motor hajt. Ez a teljesítmény lehetővé teszi a forgácsolószerszámok teljes kihasználását bármely, még a legintenzívebb gyártási folyamat során is. Mindezt kiegészíti a HEIDENHAIN CNC-vezérlés, amely lehetővé teszi a fejlett programok néhány lépésben történő elkészítését. A BRIDGEPORT CNC függőleges megmunkálóközpont súlya 2500 kg.

A BRIDGEPORT VMC 600/22 Digital CNC marógép műszaki adatai

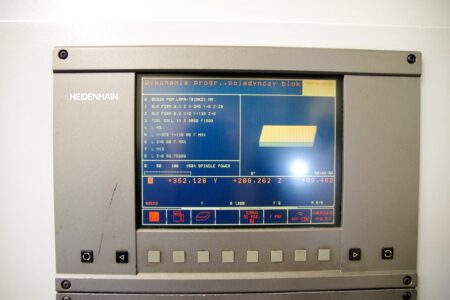

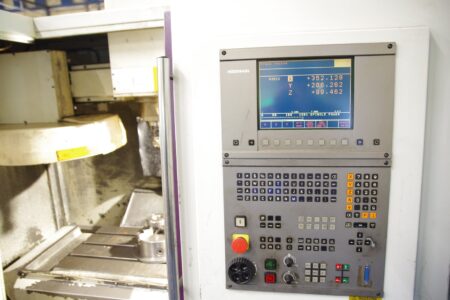

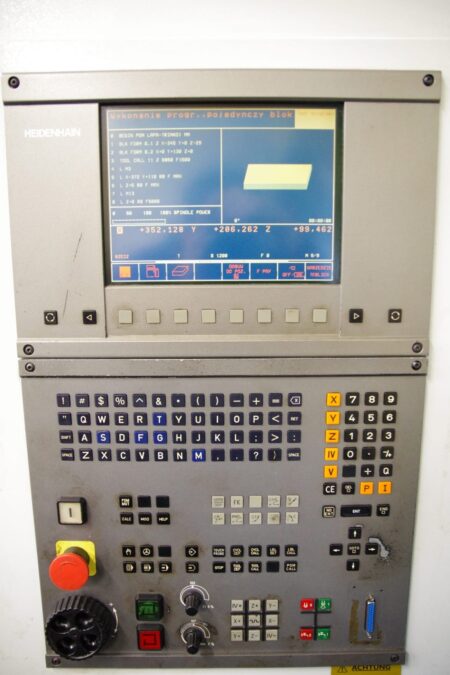

• CNC-vezérlő: HEIDENHAIN TNC 426PB
• előtolás X/Y/Z tengelyen: 600/410/520 mm
• gyorsmenet az X/Y/Z tengelyen: 40/40/20 m/min

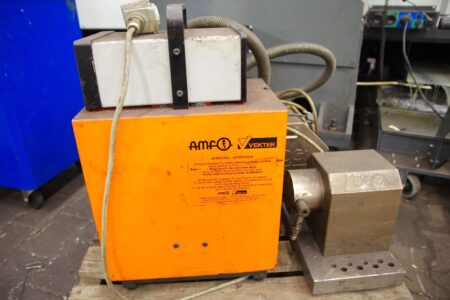

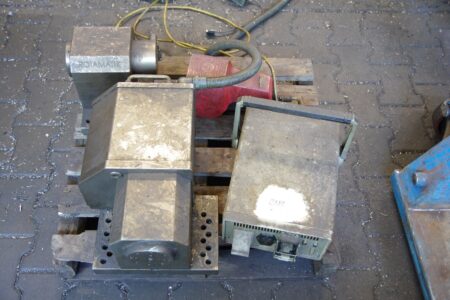

• 4 tengely: MAGERL ROTAMATIK 120
• munkaasztal méretei (H x SZ): 840 x 420 mm
• maximális munkadarab súly: 500 kg
• maximális orsófordulatszám: 6000 ford/perc
• minimális orsófordulatszám: 40 ford/perc
• orsó kúpossága: BT 40
• orsó meghajtási teljesítménye: 8,5 kW
• 22 állású szerszámtároló
• maximális szerszámátmérő (szomszédos foglalatok üresen): 130 mm

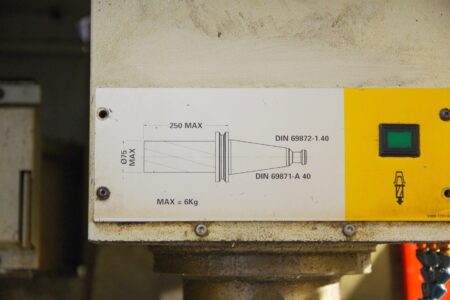

• maximális szerszámhossz: 250 mm
• maximális szerszámsúly: 6 kg
• szerszámváltási idő (szerszámról szerszámra): 5,2 s
• T-nyílás szélessége: 18 mm
• T-nyílás távolság: 112 mm
• pozicionálási pontosság: ± 0,005 mm
• ismétlési pontosság: ± 0,002 mm
• tápegység: 3x 400 V; 50 Hz
• méretek (H x SZ x M): 2000 x 2050 x 2535 mm
• a BRIDGEPORT VMC 600/22 gép súlya: 2500 kg
