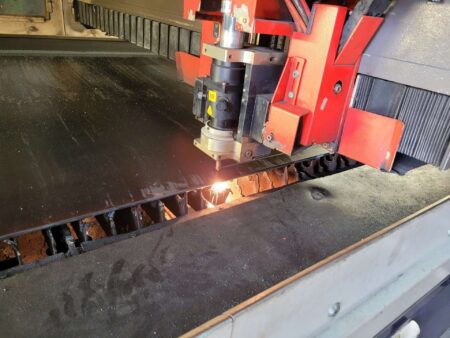

BYSTRONIC Byspeed 3015 lézervágó

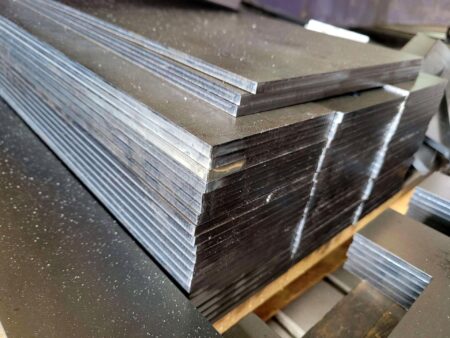

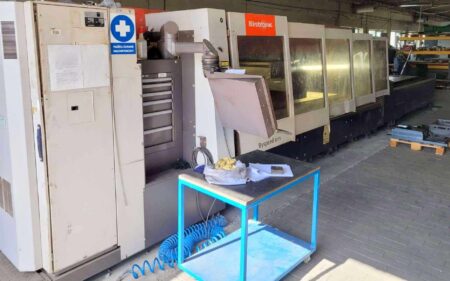

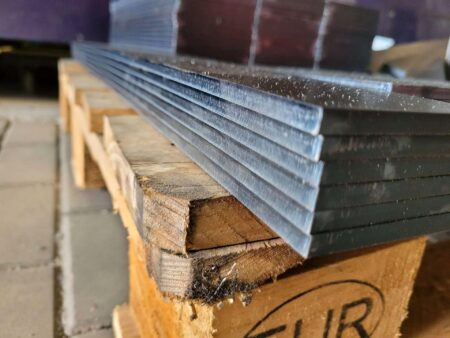

BYSTRONIC Byspeed 3015 lézervágó 2004-ben gyártották Svájcban. A rendkívül megbízható, 4,4 kW teljesítményű BYSTRONIC Bylaser 4400 lézerforrással felszerelt gép legfeljebb 25 mm (szerkezeti acél), 20 mm (rozsdamentes acél), 12 mm (alumínium) és 3 mm (sárgaréz, réz, titán) vastagságú munkadarabok vágását és gravírozását végzi.

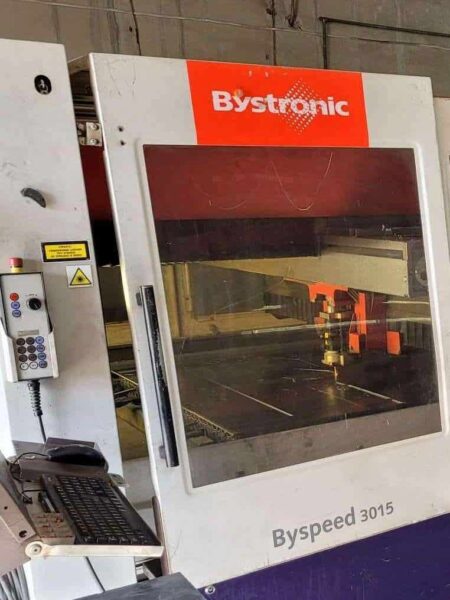

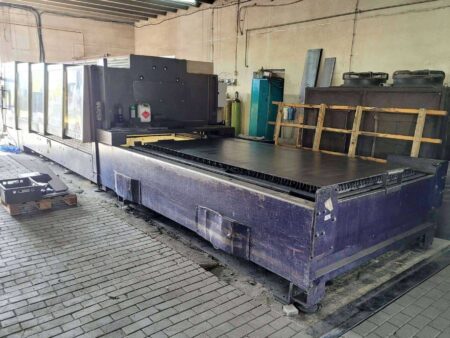

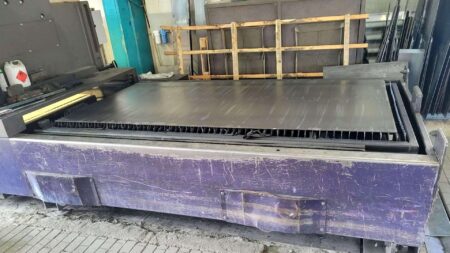

A munkadarabok megmunkálása egy nagyméretű, 3000 mm hosszú és 1500 mm széles munkaasztalon történik, amely szabad hozzáférést biztosít a lézer munkaterületéhez, és lehetővé teszi a nagyobb méretű, akár 890 kg súlyú lemezek betöltését. A megmunkálási paraméterek programozására szolgáló, BYSTRONIC ByVision CNC-vezérlővel ellátott vezérlőpanel a gépkezelő kényelmének növelése érdekében a karon kapott helyet.

A BYSTRONIC Byspeed 3015 lézervágó jellemzői

• maximális lézerteljesítmény: 4,4 kW
• hullámhossz: 10,6 μm
• lézersugár átmérője: 20 mm
• munkaasztal felülete (L x W): 3000 x 1500 mm
• vágási terület az X/Y/Z tengelyen: 3048/1524/100 mm
• az X/Y tengely egyidejű pozicionálásának sebessége: 30 m/s2
• maximális radiális gyorsulás: 10 m/s2
• maximális lemezvastagság (szerkezeti acél): 25 mm
• maximális lemezvastagság (rozsdamentes acél): 20 mm
• maximális lemezvastagság (alumínium): 12 mm
• maximális lemezvastagság (sárgaréz): 3 mm
• maximális lemezvastagság (réz): 3 mm
• maximális lemezvastagság (titán): 3 mm
• a munkadarab maximális tömege: 890 kg
• maximális vágási sebesség: 50 m/perc
• lézer típusa: CO2
• pozicionálási eltérés: ±0,1 mm
• pozicionálási szórás: ±0,05 mm
• vágási idő: 55545 h
• Byspeed 3015 gép bekapcsolási ideje: 90848 h
• teljes energiaigény: 65 kW
• áramellátás: 3×400 V; 50 Hz

A lézervágó felszereltsége

• CNC-vezérlő: BYSTRONIC ByVision

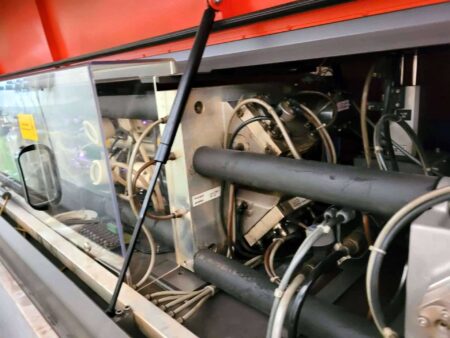

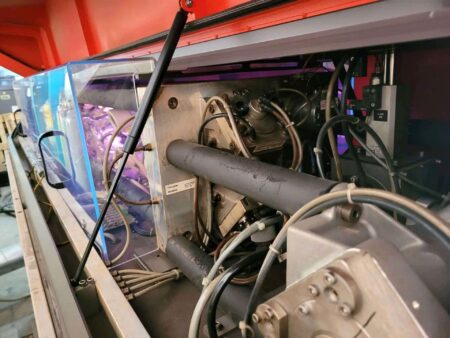

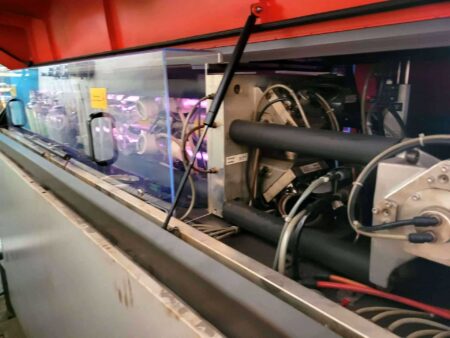

• lézerforrás: BYSTRONIC Bylaser 4400

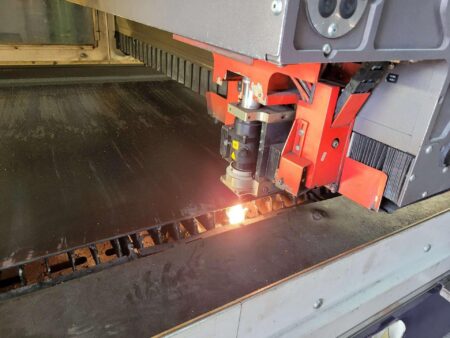

• két vágófej
