BYSTRONIC BySprint Pro 3015 lézervágó

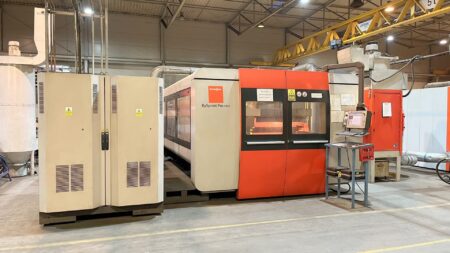

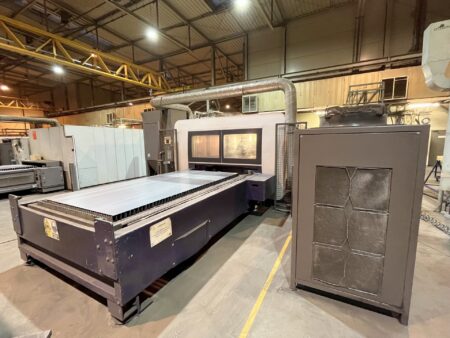

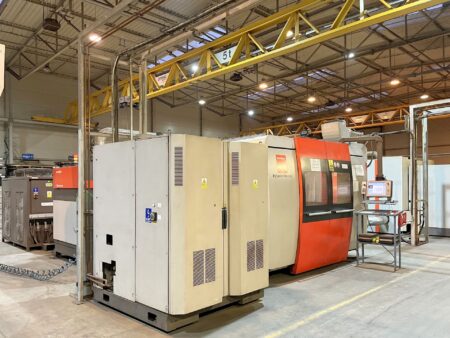

BYSTRONIC BySprint Pro 3015 lézervágó amelyet 2011-ben Svájcban gyártottak, sima acél, rozsdamentes acél és alumínium lemezek vágására és gravírozására szolgál. A modern alkatrészekkel és kiváló pontossággal rendelkező gép garantálja a nagyon sima és egyenletes élek elérését a munkadarab teljes hosszában. A lemezek vágása egy nagyméretű, 3000 mm hosszú és 1500 mm széles acél munkaasztalon történik, stabil, akár 4,4 kW teljesítményű lézersugárral. A gép valamennyi tengelye (X,Y,Z) megbízható szervomotorokkal van felszerelve, amelyek nagy tengelygyorsulást, nagy dinamikát és hosszú élettartamot garantálnak. A BYSTRONIC lézervágógép többek között porelszívó egységgel, automatikus raklapváltó rendszerrel és a felhasználóbarát BYSTRONIC ByVision CNC vezérléssel is fel van szerelve. A gép össztömege 13000 kg.

A BYSTRONIC BySprint Pro 3015 lézer műszaki adatai

• lézersugár teljesítménye: 4,4 kW (4400 W)
• előtolási sebességek az X/Y/Z tengelyen: 3048/1524/70 mm
• munkaasztal méretei (L x W): 3000 x 1500 mm
• maximális munkadarabvastagság (sima acél): 20 mm
• maximális munkadarabvastagság (rozsdamentes acél): 12 mm
• maximális munkadarabvastagság (alumínium): 8 mm
• maximális lemeztömeg: 750 kg
• az X/Y tengely maximális egyidejű pozicionálási sebessége: 140 m/perc
• az X/Y tengely maximális párhuzamos pozicionálási sebessége: 100 m/perc
• pozicionálási pontosság: ± 0,1 mm
• a pozicionálás megismételhetősége: ± 0,05 mm
• élérzékelési pontosság: ± 0,5 mm
• hullámhossz: 10,6 μm
• lézer típusa: CO2
• munkaidő: 61825 h
• rezonátor üzemidő: 84792 h
• teljes energiaigény: 40 kW
• méretek (H x SZ x K): 10400 x 6500 x 2450 mm
• a lézerforrás súlya: 1700 kg
• a gép súlya: 13000 kg

A By Sprint Pro 3015 lézervágó felszereltsége

• CNC-vezérlés: BYSTRONIC ByVision

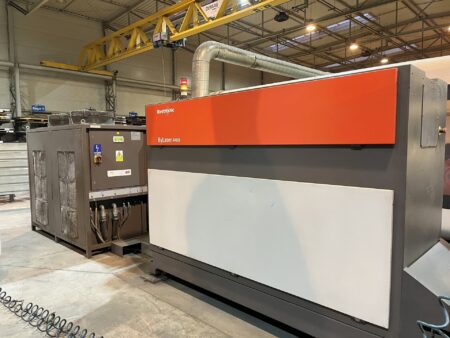

• lézerforrás: BYSTRONIC ByLaser 4400

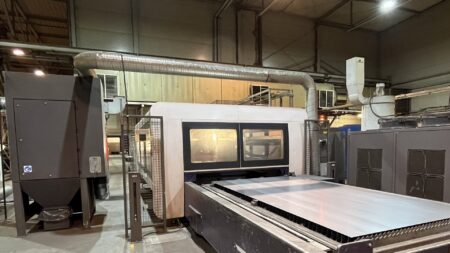

• porelszívó egység
• hűtőegység: EF COOLING
• X,Y,Z tengelyek szervomotorjai

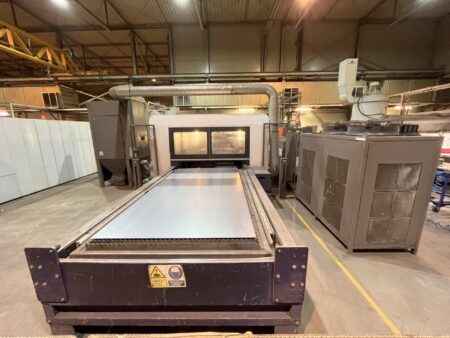

• automatikus raklapváltó rendszer
