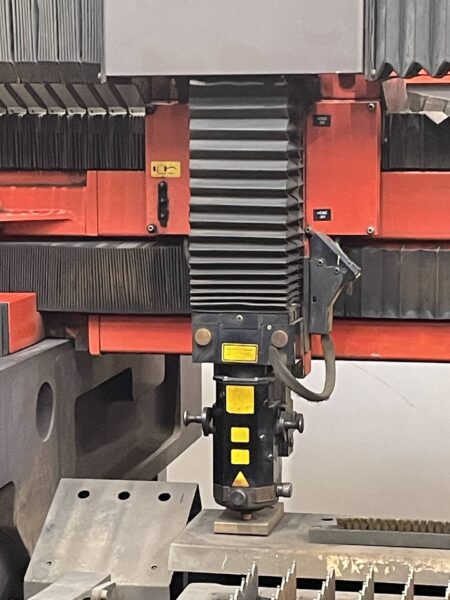

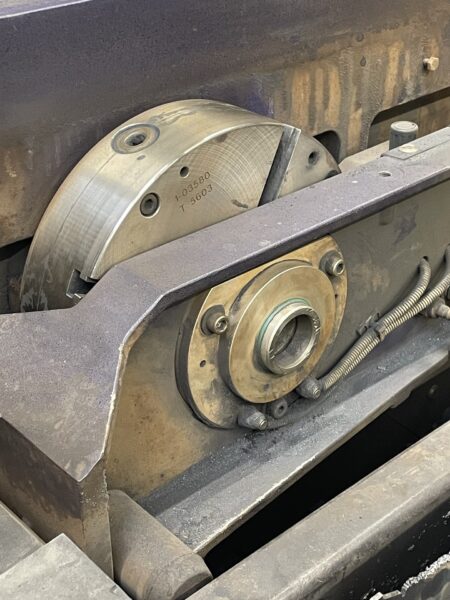

BYSTRONIC ByStar 4020 lézervágó

BYSTRONIC ByStar 4020 lézervágó 2006-ban készült Svájcban. A többek között rozsdamentes acélból és alumíniumból készült munkadarabok vágására tervezett gép 4,4 kW teljesítményű és mindössze néhány μm vastagságú lézersugarat használ, amely a legnagyobb pontosságot és energiahatékonyságot garantálja alacsony üzemeltetési költségek mellett.

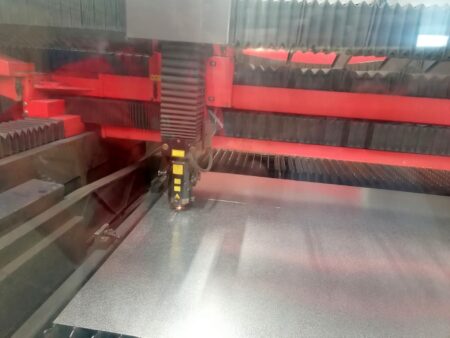

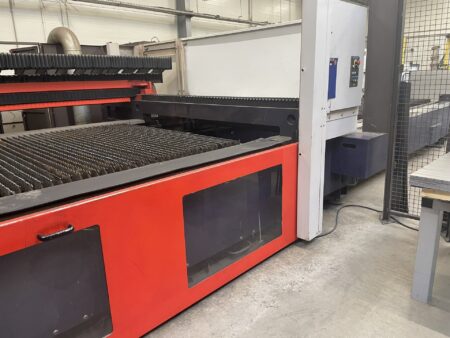

A legfeljebb 25 mm vastagságú munkadarabok lézervágása egy stabil munkaasztalon történik, amelyet úgy terveztek, hogy a kezelőnek akadálytalan hozzáférést biztosítson a munkaterülethez. A megmunkálás után a munkadarabok élei páratlanul simák és szabálytalanok nélküliek. A BYSTRONIC lézervágó teljes felszereltséggel kínáljuk, amely többek között egy BYSTRONIC CNC vezérlőből, egy porelszívó egységből és egy EF COOLING hűtőegységből áll. A gép teljes tömege 18300 kg.

A BYSTRONIC ByStar 4020 lézervágó műszaki adatai

• lézersugár teljesítmény: 4,4 kW (4400 W)

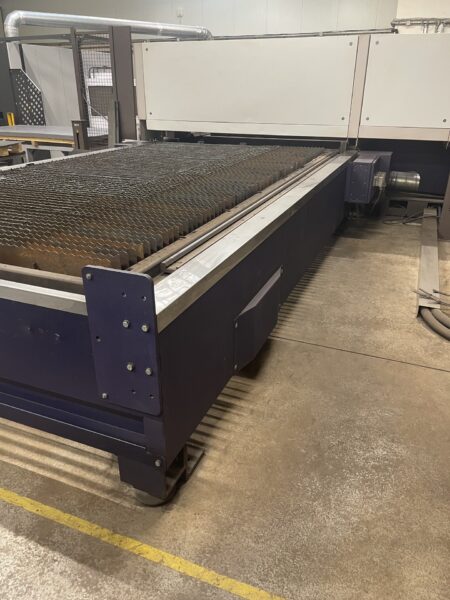

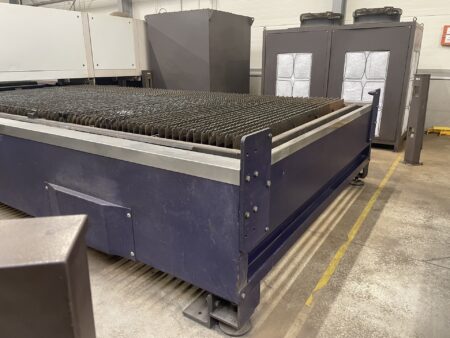

• munkaasztal méretei (L x W): Méret: 4000 x 2000 mm
• lemezvastagság-tartomány (acél): 0,8-25 mm
• lemezvastagság-tartomány (rozsdamentes acél): 0,8-20 mm
• lemezvastagság-tartomány (alumínium): 0,8-12 mm
• maximális munkadarab súly: 1600 kg
• Z tengely előtolási sebesség: 170 mm
• X/Y tengely egyidejű pozicionálási sebessége: 113 m/perc
• maximális vágási sebesség: 50 m/perc
• lézer típusa: CO2
• hullámhossz: 10,6 μm
• lézersugár átmérője: 20 mm
• polarizáció: körkörös
• sugár divergenciája: ≤ 2
• ismételhetőségi tűrés: ± 0,05 mm
• a tengelyek maximális gyorsulása: 4,5 m/s2
• vágási idő: 47811 h
• a gép bekapcsolási ideje: 86063 h
• a hűtőegység tartályának kapacitása: 170 l

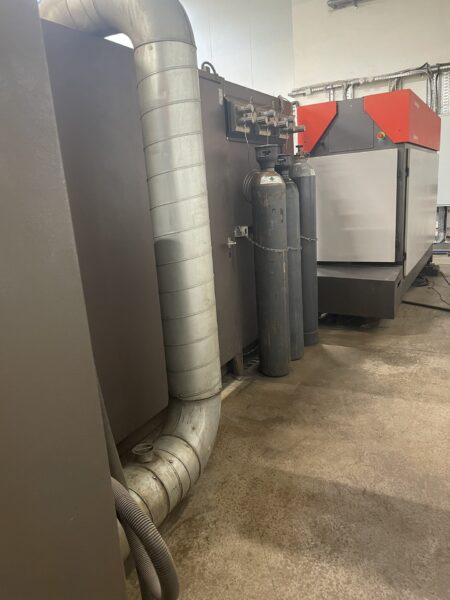

• gázfogyasztás (He): 25 Nl/h
• gázfogyasztás (N2): 12 Nl/h
• gázfogyasztás (CO2): 1,2 Nl/h
• hűtőteljesítmény: 30000 kcal/h – 50 kW
• elszívási kapacitás: 2200 m3/h
• csatlakozási teljesítmény: 68 kVA
• hűtőegység csatlakozási teljesítménye: 27,8 kW
• áramellátás: 3x 400 V; 50 Hz /3x 480 V; 60 Hz
• lézerrezonátor méretei ( H x Sz x K): 265 x 92 x 170 cm
• a hűtőegység méretei (H x Sz x K): 220 x 100 x 199,5 cm
• a gép méretei (H x Sz x H): 17200 x 7000 mm
• hűtőegység tömege (tartály tartalma nélkül): 976 kg
• lézerrezonátor súlya: 1760 kg
• ByStar 4020 lézervágó súlya: 18300 kg

A BYSTRONIC lézer felszerelése

• CNC-vezérlő: BYSTRONIC

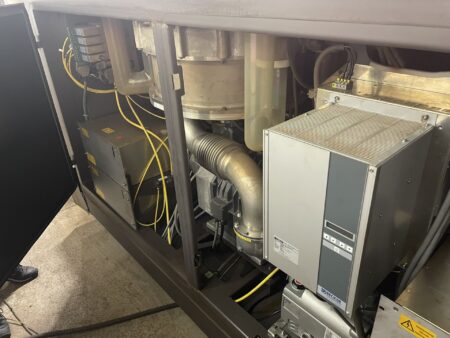

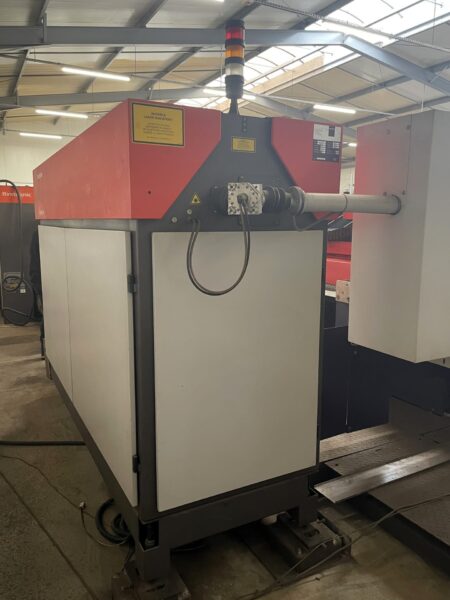

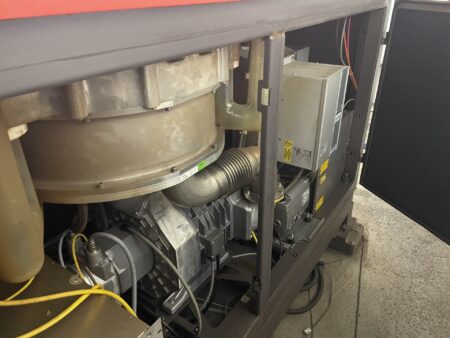

• lézerforrás: BYSTRONIC ByLaser 4400
• hűtőegység: EF COOLING

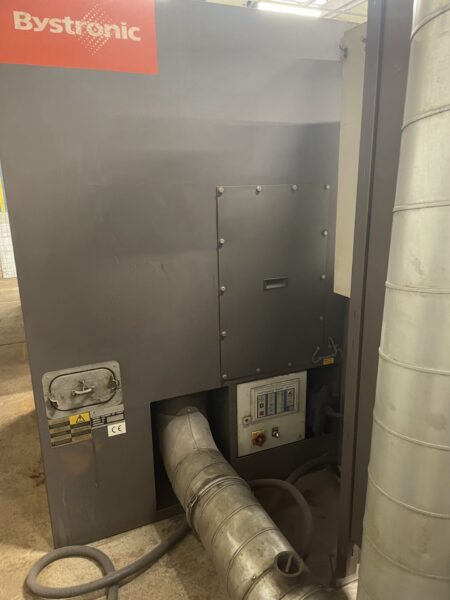

• porelszívó egység
