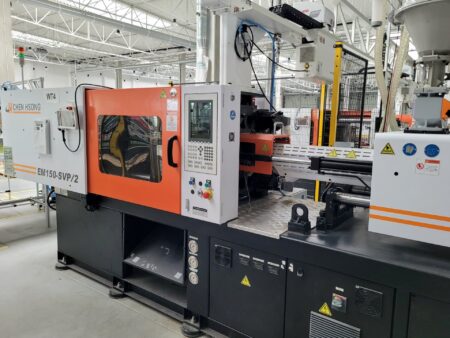

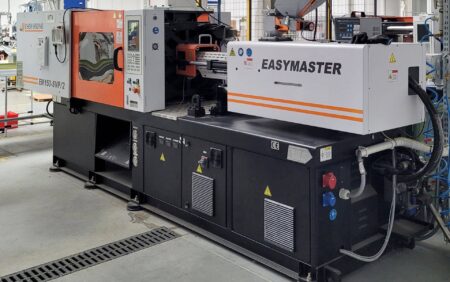

CHEN HSONG EM150-SVP/2 fröccsöntő gép

CHEN HSONG EM150-SVP/2 fröccsöntő gép, amelyet 2017-ben gyártottak Kínában, a műanyag fröccsöntés folyamatában használják. Az EM150 SVP2 gépbe beépített nagy teljesítményű alkatrészek maximalizálják a fröccsöntő gép termelékenységét és hatékonyságát, és biztosítják az előállított termékek legmagasabb minőségét, miközben csökkentik a ciklusidőt.

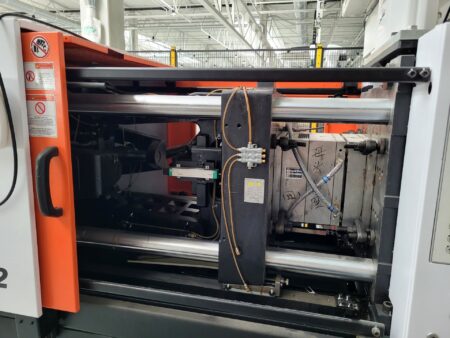

A 160 és 450 mm közötti vastagságú fröccsöntőszerszámok 670 x 614 mm méretű lemezekre vannak szerelve, és 150 tonna erővel záródnak. A CHEN HSONG EM 150 fröccsöntőgép 42 mm átmérőjű csigáját különleges kialakítás és magas, 200 fordulat/perc fordulatszám jellemzi. A gép teljes tömege 3800 kg.

A CHEN HSONG EASYMASTER EM150-SVP/2 fröccsöntő gép műszaki adatai

• záróerő: 150 t
• csigaátmérő: 42 mm
• csiga löket: 200 mm
• maximális csavarfordulatszám: 200 rpm
• fröccsöntési térfogat: 277 cm3
• befecskendezési súly: 255 g
• befecskendezési kapacitás: 136 g/s
• befecskendezési nyomás: 190 MPa
• szerszámtányér méretei (L x Sz): 670 x 614 mm
• minimális szerszámvastagság: 160 mm
• maximális szerszámvastagság: 450 mm
• maximális szerszámnyitási löket: 410 mm
• lágyítási kapacitás: 15 g/s
• kidobó löket: 100 mm
• kidobóteljesítmény: 4,2 t
• oszlopok közötti távolság: 455 x 425 mm
• fűtési teljesítmény: 9,9 kW
• fűtési zónák száma: 3+fúvóka
• a vákuumos tartályos rakodó kapacitása: 550 kg/h
• a vákuumos tartályos rakodó tartály kapacitása: 12 l
• a vákuumos tartályos rakodócső belső átmérője: 38 mm
• a vákuumos tartályos rakodó teljesítménye: 2,2 kW
• a vákuumos tartályos rakodó méretei (H x B x H): 650 x 450 x 400 mm
• a vákuumos tartályos rakodó súlya: 50 kg
• a vákuumos tartályos rakodó kapacitása: 25 kg
• a tartályszárító fűtőteljesítménye: 3 kW
• a tartályszárító fúvóteljesítménye: 90 W
• a tartályszárítóban használt befecskendezés: 3 oz
• a tartályszárító méretei (hosszúság x szélesség x magasság): 400 x 750 x 950 mm
• a tartályszárító súlya: 25 kg
• teljesítmény: 26 kW
• olajtartály térfogata: 275 l
• üzemi nyomás: 17,5 MPa
• feszültség: 3x 400 V; 50 Hz
• méretek (hosszúság x szélesség x magasság): 5000 x 1300 x 2000 mm
• az EM150-SVP/2 gép teljes súlya: 3800 kg

A fröccsöntőgép felszerelése

• robot: YUDO SEMA-308i
• tartályszárító: RHONG RDM-25
• vákuumos tölcsérrakodó: RHONG RAL-503
• szervomotorok
