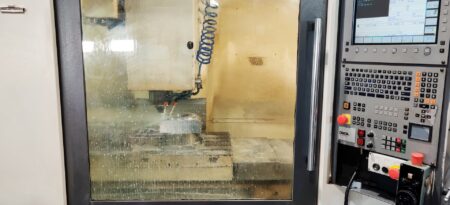

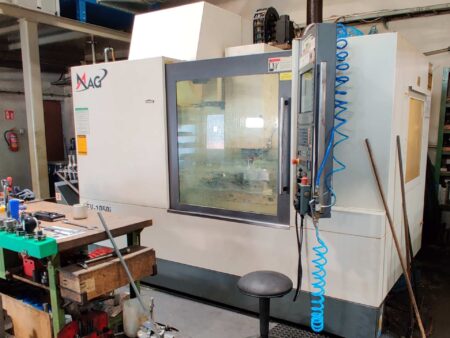

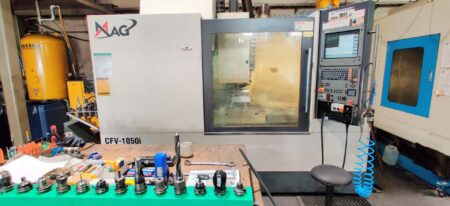

CINCINNATI MAG CFV 1050i CNC megmunkálóközpont

CINCINNATI MAG CFV 1050i CNC megmunkálóközpont 2011-ben gyártották. A munkadarabok precíz megmunkálására használt maróközpontot kiváló minőségű, robusztus acélszerkezet és megbízható alkatrészek jellemzik. A marási folyamatot egy 1120 mm hosszú és 600 mm széles, nagyméretű munkaasztalon végzi egy megbízható, 10000 fordulat/perc maximális fordulatszámmal működő orsó, amely garantálja a nagy pontosságot és jelentősen csökkenti a folyamatidőt.

A CINCINNATI CFV-1050i CNC maróközpontot széleskörű felszereltséggel kínálják, többek között csavaros forgácsszállítóval, HEIDENHAIN iTNC530 numerikus vezérléssel ellátott vezérlőpanellel, amelyhez egy negyedik tengely csatlakoztatható, valamint egy akár 30 szerszámot befogadó tárral. A MAG CFV 1050i CNC marógép súlya 5200 kg.

A CINCINNATI MAG CFV 1050i maróközpont műszaki adatai

• munkaasztal felülete (L x W): 1120 x 600 mm
• maximális munkadarab súly: 1000 kg
• előtolási sebességek az X/Y/Z tengelyen: 1050/540/720 mm
• gyorsmozgás az X/Y/Z tengelyen: 36 m/min
• maximális orsósebesség: 10000 ford/perc
• orsóteljesítmény: 11 kW
• szerszámfej-kapacitás: 30 db
• maximális szerszámsúly: 6 kg
• maximális szerszámátmérő: 70 mm
• maximális szerszámhossz: 300 mm
• T-nyílások száma: 5
• pozicionálási pontosság az X/Y tengelyen: ± 3 µm
• pozicionálási pontosság a Z tengelyen: ± 4 µm
• ismételhetőségi pontosság: ± 1 µm
• maximális gépmagasság: 2750 mm
• helyigény (L x W): 3400 x 3000 mm
• MAG CFV 1050i gép tömege: 5200 kg

A marógép felszereltsége

• CNC-vezérlés: HEIDENHAIN iTNC530
• hűtés az orsón keresztül (20 bar)
• orsó kúpossága: SK-40
• csavaros forgácsszállító
• negyedik tengely csatlakoztatásának lehetősége a numerikus vezérléshez
