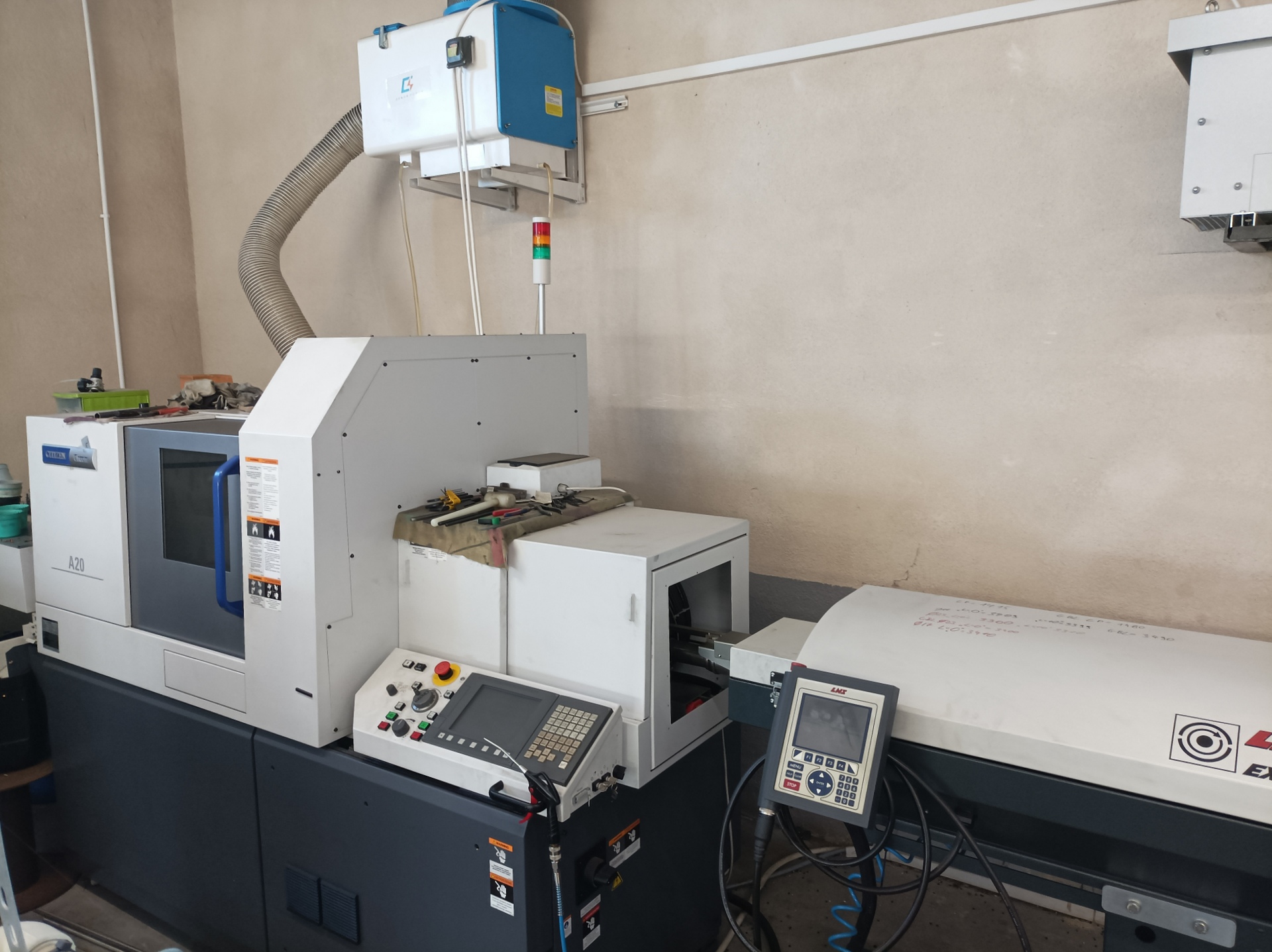

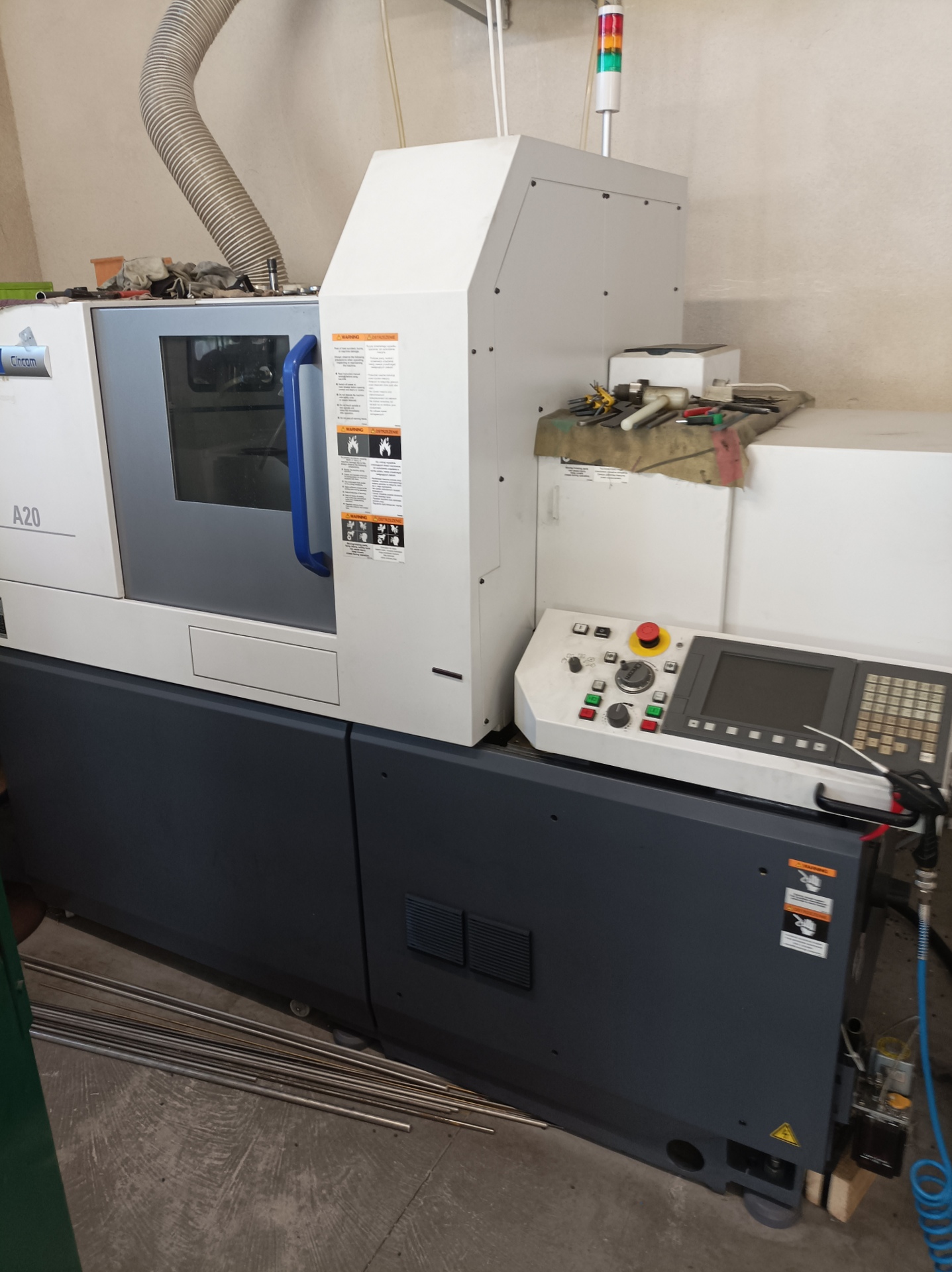

CITIZEN A20-3F7 CNC eszterga

CITIZEN A20-3F7 CNC eszterga 2018-ban gyártotta a CITIZEN MACHINERY ASIA CO., LTD. A hosszú, legfeljebb 25 mm átmérőjű munkadarabok precíziós megmunkálására tervezett gép számos iparágban, például az autóiparban vagy a repülőgépiparban kiváló választás. A megmunkálási folyamatot egy nagy munkaterületen belül két C tengelyű orsó és egy 21 állású tárból vett vágószerszámok segítségével végzik. A nagy hőstabilitású belső ágy hatékonyan csökkenti a hő hatását, növelve ezzel az összes alkatrész és szerszám élettartamát.

A CITIZEN A20 VII CNC esztergagép széles körű felszereltséggel kínáljuk, amely magában foglalja például az LNS rúdadagolót és egy intelligens CNC-vezérlést számos hasznos funkcióval. A gép teljes tömege 2200 kg.

A CITIZEN A20-3F7 CNC eszterga műszaki adatai

Általános adatok

• tengelyek száma: 5 (X1, X2, Y1, Z1, Z2)
• gyorsjárat az X1 tengelyen: 18 m/perc
• gyorsjárat az X2,Y1,Z1,Z2 tengelyen: 32 m/min
• maximális esztergálási átmérő: 20 mm (opcióként 25 mm)

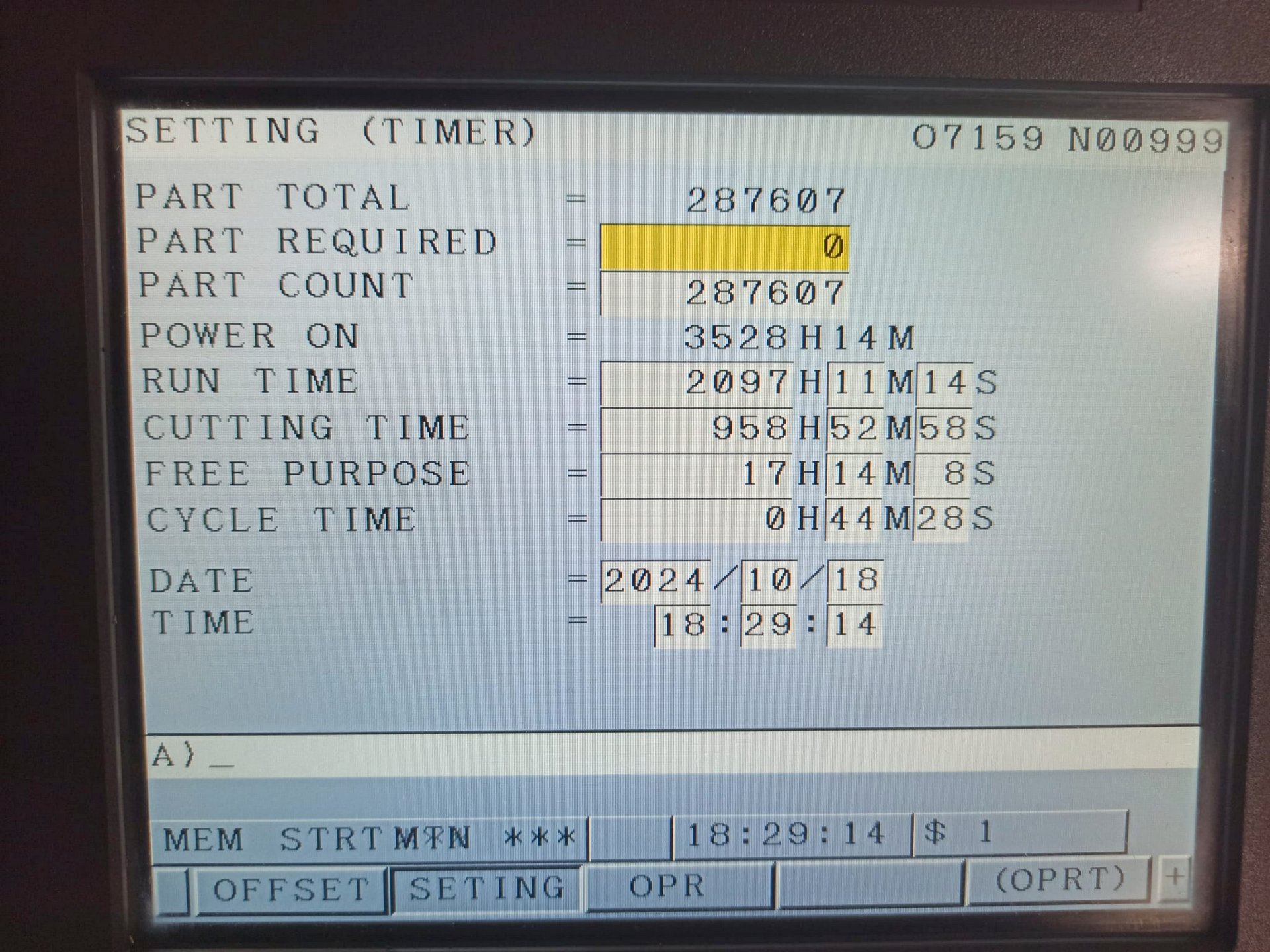

• üzemóra: 2097 h
• a gép bekapcsolási ideje: 3528 h
• energiaellátás: 3x 200 V; 50/60 Hz
• méretek (H x Sz x M): 2120 x 1240 x 1750 mm
• a CITIZEN A20-3F7 gép súlya: 2200 kg

Főorsó

• maximális esztergálási átmérő: 20 mm (opcióként 25 mm)
• maximális esztergálási hossz: 200 mm
• maximális fordulatszám: 10000 rpm
• főhajtási teljesítmény: 3,7 kW
• C tengely
• C tengely indexelés: 0,001°

Segédorsó

• maximális esztergálási átmérő: 20 mm (opcióként 25 mm)
• maximális esztergálási hossz: 80 mm
• maximális fordulatszám: 8000 rpm
• főhajtási teljesítmény: 1,5 kW
• C tengely
• C tengely indexelés: 0,001°

Szerszámfej

• szerszámok maximális száma: 21, ebből:

– meghajtott szerszámok: 4
– esztergáló szerszámok: 5
– fúrószerszámok: 4 elöl/ 8 hátul

• maximális meghajtott szerszámok fordulatszáma: 6000 rpm
• meghajtott szerszámok meghajtási teljesítménye: 0,75 kW

A CITIZEN CNC esztergaközpont felszereltsége

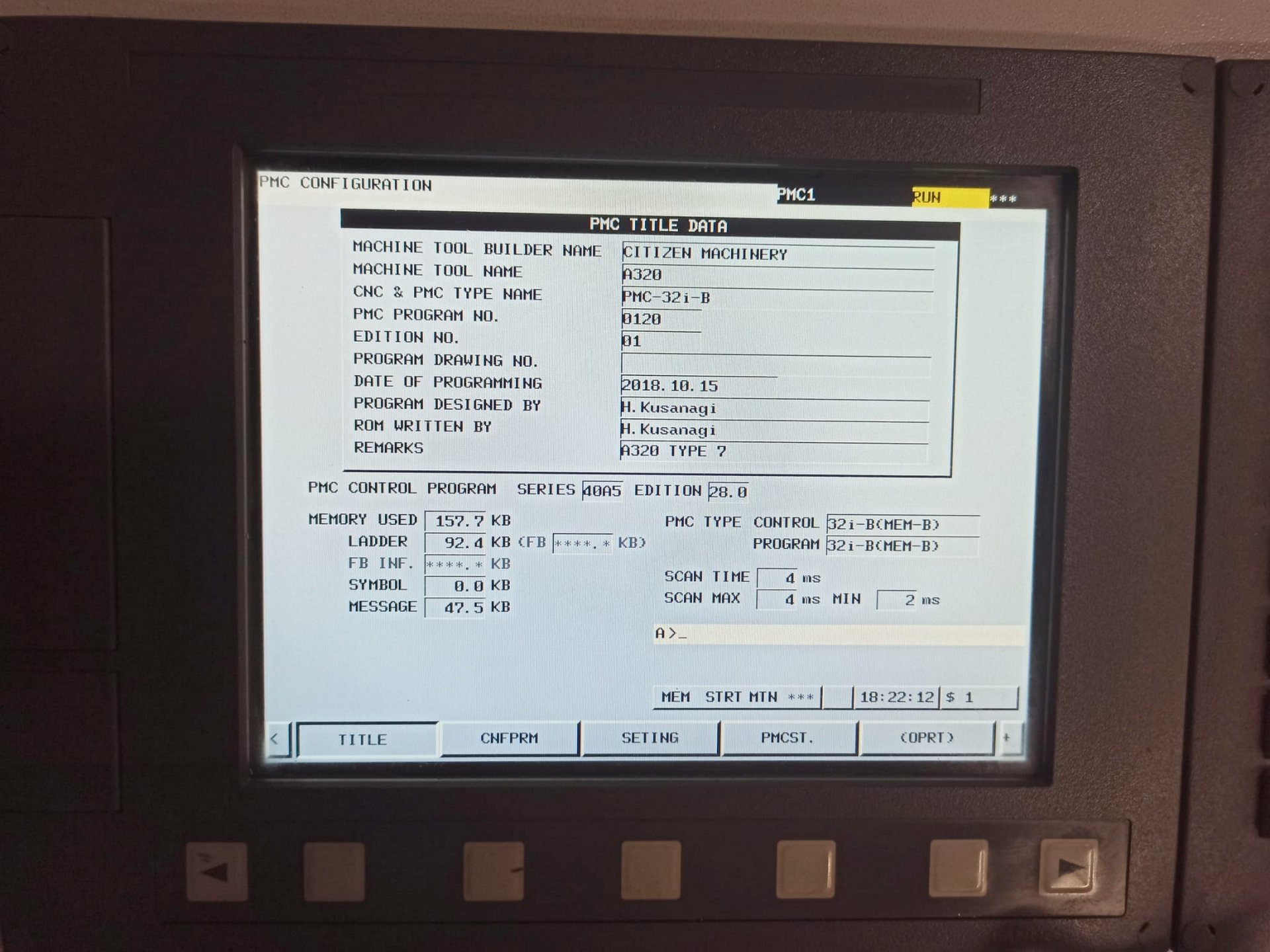

• CNC-vezérlő: FANUC Series 32i-B
• hosszú munkadarab megmunkáló csomag

– a megmunkálási átmérő növelése 25 mm-re mindkét orsónál
– állvány a hosszú munkadarabok felvételéhez
– cső a hosszú munkadarabok felvételéhez
– hüvely-anya az orsóhoz
– karima
– forgó hüvely

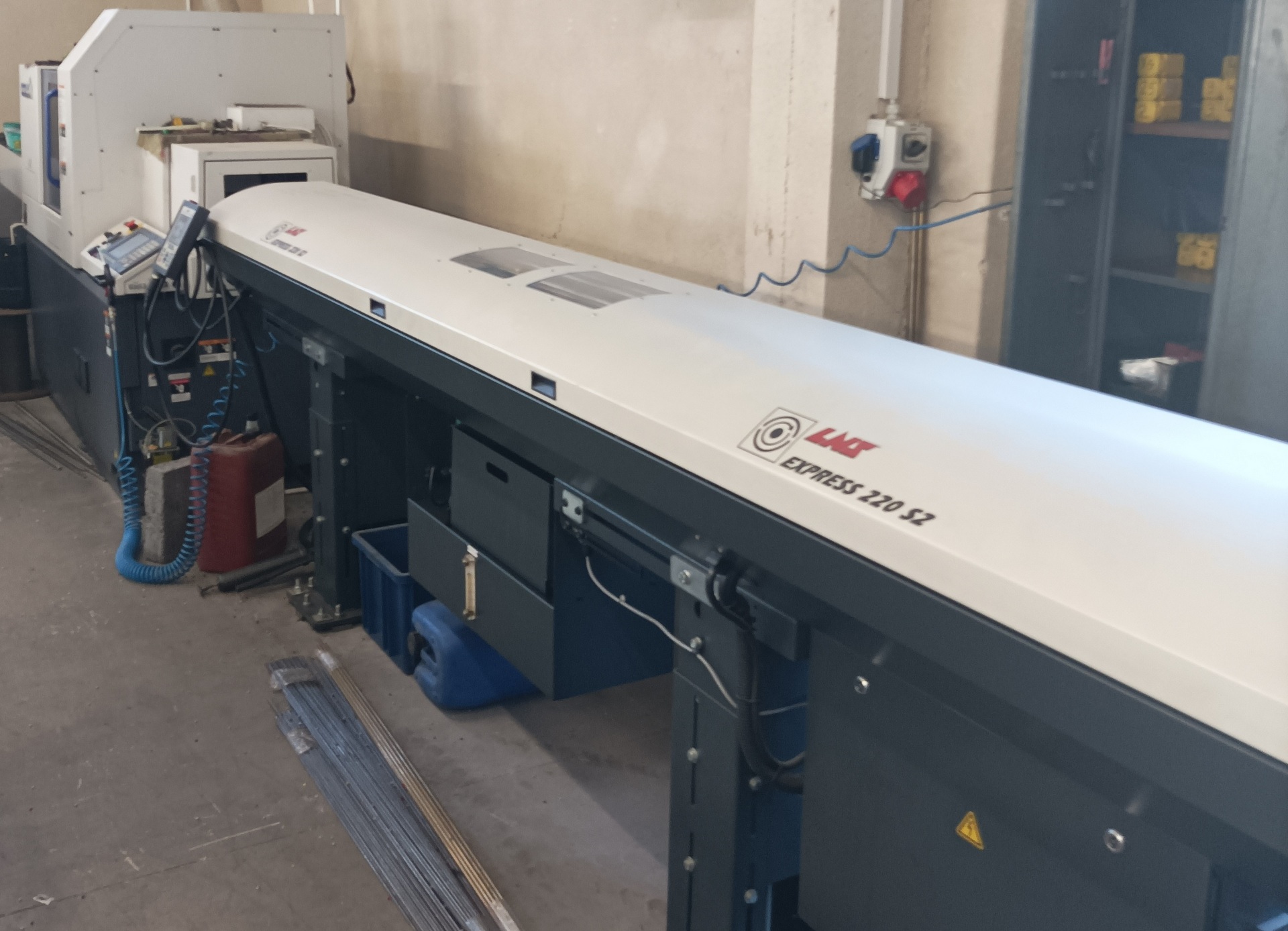

• rúdadagoló: LNS Express 220

– maximális rúdhossz: 3 m
– maximális rúdátmérő: 20 mm
– minimális rúdátmérő: 2 mm

• perselyek a rúdadagolóhoz
• kiegészítő csatorna a rúdadagolóban
• forgácsszállító
• szegecselt fogócsapágy-ülés a főorsó vagy a segédorsó számára sokszögek megmunkálásához
• meghajtott szerszámtartó a tárcsavágóhoz a hátsó csúszka felől
