CK6166 x 2000 CNC eszterga

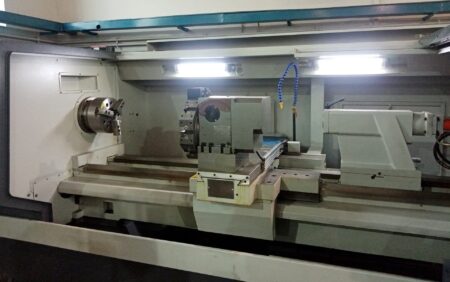

A CK6166 x 2000 CNC eszterga 2016-ban készült. A szerszámgép sorozat- és egységgyártásra van konfigurálva. Az eszterga olyan részletet dolgoz meg, amelynek maximális esztergálási hossza a középpontokban 2000 mm, és 660 mm (az ágy felett) vagy 380 mm (a tartó felett) esztergálási átmérője. A gép két X / Z tengellyel rendelkezik, amelyek maximális előtolása 6 m/perc, illetve 8 m/perc. Az esztergaorsó három tartományban forog – 30-150 fordulat / perc, 100-500 fordulat / perc és 320-1600 fordulat / perc. A gép többek között a következőkkel van felszerelve: numerikus vezérlés SIEMENS 808D és egy hidraulika állomás Y90S- 4B5 teljes hidraulikus berendezéssel és hidraulika vezetékekkel. Az eszterga teljes tömege 5200 kg. A gép teljesen új, nem volt használva.

A eszterga CK 6166 x 2000 műszaki paraméterei

– maximális fordulási hossz középen: 2000 mm
– az ágy feletti elfordulási átmérő: Ø 660 mm
– forgási átmérő a szán felett: Ø 380 mm
– orsó átvezetés: Ø86/Ø90 mm
– Maximális előtolás az X / Z tengelyeken: 6/8 m/min
– X és Z tengelyek pontossága: 0,001 mm
– Orsó fordulatszám – 12 sebesség három csoportban:
30-150 ford./perc
100-500 ford./perc
320-1600 ford./perc
– orsó orr: A2-8
– pneumatikus markolat: K52-250
– orsó kúpos: 90 mm, 1:20
– Teljesítmény: 7,5 kW
– gép méretei (hossz x szélesség x magasság): 4580 x 1750 x 1850 mm
– az eszterga súlya CK6166 x 2000: 5200 kg

CNC eszterga berendezése

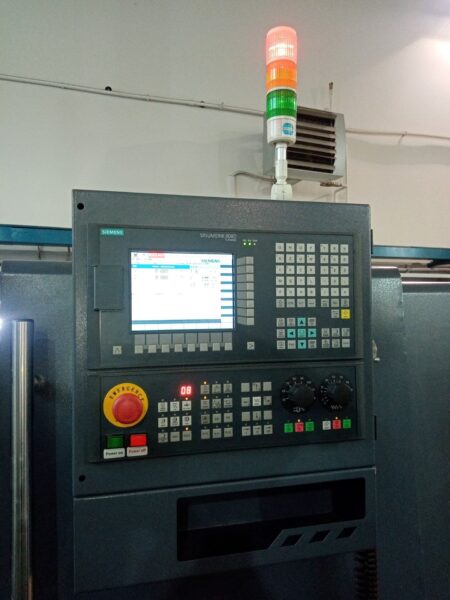

– CNC vezérlés: SIEMENS 808D
– eszterga hidraulikus állomás: Y90S- 4B5
– hidraulikus berendezés és hidraulikus tömlők készlete az állomás és a gép hidraulika összekapcsolásához
– automatikus kenőrendszer: DJB-C6Y
– hűtőrendszer szivattyúval: AB-25
– hidraulikus hajtású eszterga szár
– eszterga tokmány: 3 pofás hidraulikus hajtással
– torony: 8 szerszámos, programvezérelt vízszintes tengely
– szerszámtartó foglalatok: 25 x 25 mm
