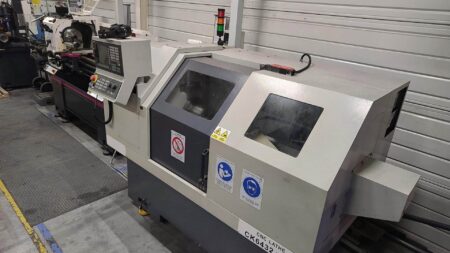

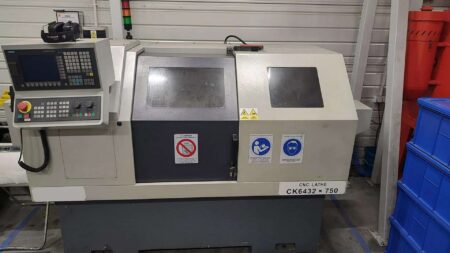

CK6432 X 750 CNC esztergaközpont

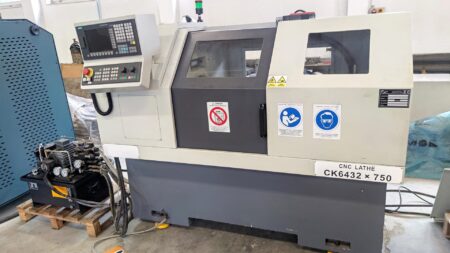

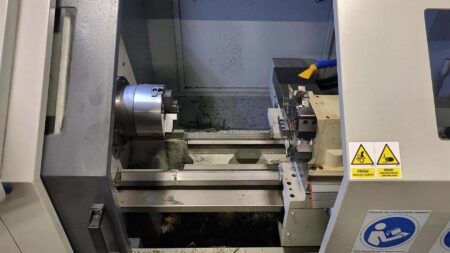

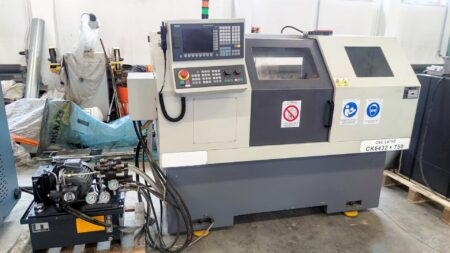

CK6432 X 750 CNC esztergaközpont 2018-ban készült. A forgó munkadarabok, például tengelyek, kúpok és gömbök megmunkálására tervezett, legfeljebb 360 mm átmérőjű gépet rendkívül nagy teljesítménye és robusztussága jellemzi. A nagyméretű, teljesen megvilágított munkaterületen belül egy két részből álló ágy található, edzett vezetőpályákkal és egy hűtőrendszerrel, amely hatékonyan kiküszöböli az esztergálás során keletkező rezgéseket és lengéseket. A kiváló dinamika és a nagy előtolásismétlési pontosság együttes elérése érdekében a mozgást mind az X-, mind az Y-tengelyen egy csigakerék-hajtómű valósítja meg, amelyet egy szinkronhajtóművön keresztül egy szervomotor hajt. A gép széleskörű felszereltségéhez tartozik egy rendkívül nagy teljesítményű, optimalizált fordulatszám-tartományú orsó, egy hidraulikus farokcsapágy és egy korszerű SIEMENS CNC-vezérlés. A CK 6432 CNC eszterga súlya 1500 kg.

A CK6432 X 750 fém eszterga műszaki adatai

• esztergálási átmérő az ágy felett: 360 mm
• esztergálási átmérő a csúszda felett: 150 mm
• maximális esztergálási hossz: 500 mm
• előtolás az X/Z tengelyen: 350/750 mm
• nyomaték az X/Z tengelyen: 4/7 Nm
• maximális orsófordulatszám: 2500 ford/perc
• minimális orsófordulatszám: 150 ford/perc
• orsó furatátmérő: 45 mm

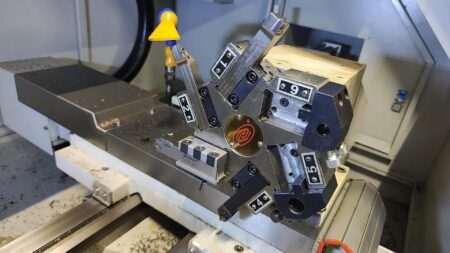

• szerszámok száma: 6
• maximális szerszámméret: 16×16 mm
• farokcsapágy hüvely meghosszabbítás: 100 mm
• farokcsapágy hüvelyk kúpossága: ⌀50 mm/MT4
• vezetősín szélessége: 260 mm
• főmotor teljesítménye: 3,7 kW
• hűtőfolyadék-szivattyú motor teljesítménye: 180 W
• tápegység: 3x 400 V; 50 Hz
• méretek (H x SZ x M): 2230 x 1410 x 1990 mm
• a gép súlya: 1500 kg

A CK6432 eszterga felszereltsége

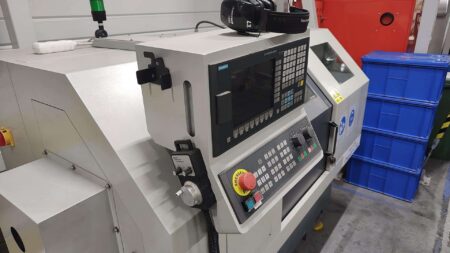

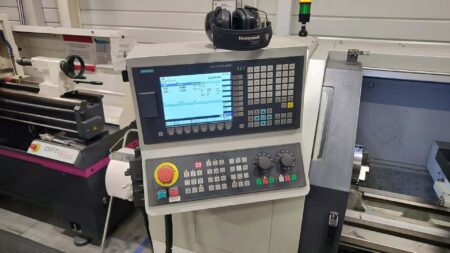

• CNC-vezérlő: SIEMENS SINUMERIK 808D
• hidraulikus farokemelő

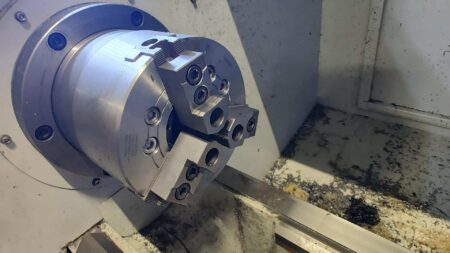

• hidraulikus tokmány

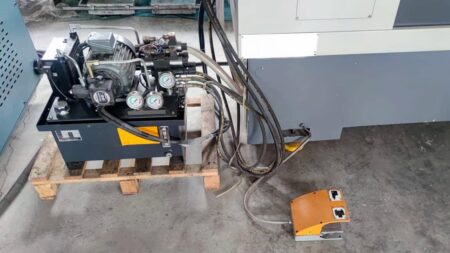

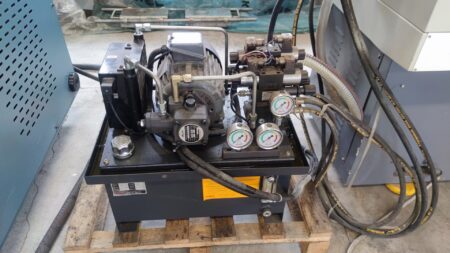

• hidraulikus aggregátum
• rezgéscsillapító párnák (4 db)
• lábkapcsolós vezérlés
• DTR – Műszaki és üzemeltetési dokumentáció
