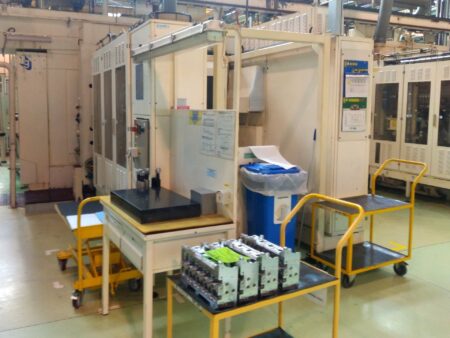

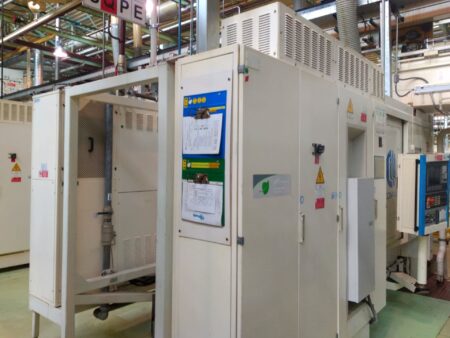

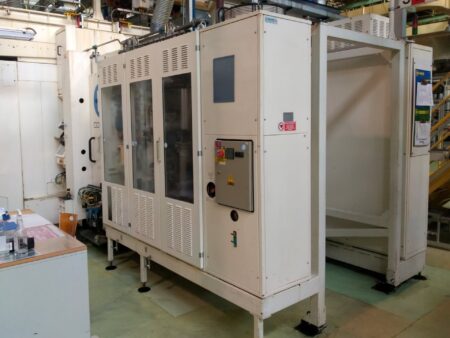

COMAU 1GXL TWIN vízszintes maróközpontot

A COMAU 1GXL TWIN vízszintes maróközpontot 2001-ben gyártotta az olasz Comau S.p.A. vállalat. A maróközpont célja a hengerek alsó fejének megmunkálása. A marógép két egymással szemben elhelyezett modulból áll, amelyek egy forgóasztallal és egy mozgatható fejjel vannak felszerelve.

A marógép forgóasztala mindkét modul elején van felszerelve, és a megmunkálás során a munkadarab rögzítésére szolgáló szerkezettel rendelkezik. A mozgatható fej, amely a munkadarabot marja, furatokat fúr vagy simítja, a burkolatra van szerelve. A megmunkálóközpont HSK 63 szerszámkúppal ellátott elektroorsója egy fejrészhez van rögzítve, amely függőlegesen csúszik az oszlopház mentén, hogy létrehozza az Y tengelyt.

Az 16000 fordulat/perc fordulatszámmal forgó orsó szerszámkioldó/záró rendszerrel van felszerelve. A COMAU 1GXL TWIN forgó tárba 23 szerszám fér, a maximális súlya 4 kg, hossza 270 mm, átmérője 170 mm. A megmunkálóközpont moduljai számos rendszerrel vannak felszerelve, mint például: hidraulikus rendszer, TRABON kenőrendszer, pneumatikus rendszer és hűtőrendszer.

A maróközpontot egy SIEMENS Sinumerik 840D CNC vezérlés vezérli. A maximális előtolás az X/Y/Z tengelyeken 630 mm, 10 m/sec2 gyorsított előtolással. A megmunkálóközpont teljes tömege 29200 kg.

A COMAU 1GXL TWIN megmunkálóközpont műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• megmunkálási sebesség az X/Y/Z tengelyen: 1/1/0,67 m/s
• ciklusidő: 140,4 sec.
• termelés: 25,6 db/óra
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális áramfelvétel: 1370 A
• maximális beépített teljesítmény: 720 kW
• elektromos ellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• össztömeg: 29200 kg
