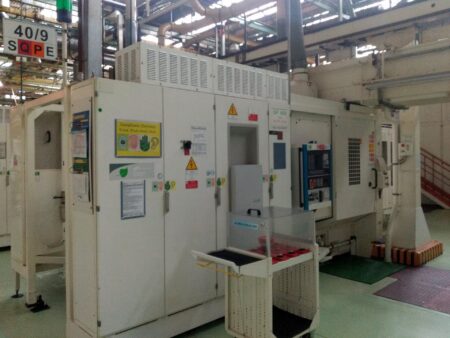

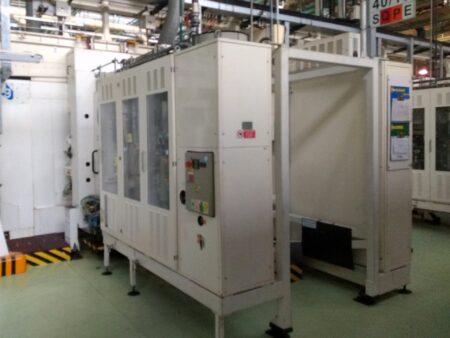

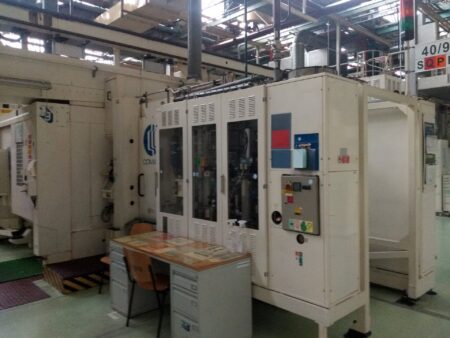

COMAU 1GXL TWIN vízszintes maróközpontot

A COMAU 1GXL TWIN vízszintes maróközpontot az olasz Comau S.p.A. vállalat gyártotta 2001-ben. A két modulból álló gépet az alsó hengerfej megmunkálására használják. A modulok egymás előtt helyezkednek el, mindkettő egy-egy forgóasztallal és mozgatható fejjel van felszerelve.

A forgóasztal a modul elején van felszerelve, és a megmunkálás során a munkadarab rögzítésére szolgáló eszközzel rendelkezik. A munkadarab marására, fúrására és simítására szolgáló mozgatható fej a modul burkolatára van szerelve. A megmunkálóközpont a fejrészhez rögzített, HSK 63-as szerszámkúppal rendelkező elektrospindellel rendelkezik.

Az orsó szerszámrögzítő/kioldó rendszerrel rendelkezik, és 16000 fordulat/perc fordulatszámmal forog. A COMAU 1GXL TWIN maróközpont szerszámtárolója 23 szerszámot tartalmaz, amelyek maximális hossza 270 mm, súlya 4 kg, átmérője 170 mm. A gép minden egyes modulja számos berendezéssel van felszerelve, mint például: hidraulikus berendezés, TRABON kenés, pneumatikus berendezés és hűtőberendezés.

A maróközpontot SIEMENS Sinumerik 840D CNC vezérlés vezérli. A maximális előtolás az X/Y/Z tengelyeken 630 mm, míg a gyorsított előtolás 10 m/sec2. A megmunkálóközpont teljes tömege 29200 kg.

A COMAU 1GXL TWIN marógép műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség X/Y/Z tengelyen: 1/1/0,67 m/s
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• termelés: 25,6 db/óra
• ciklusidő: 140,4 sec.
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális áramfelvétel: 1370 A
• maximális beépített teljesítmény: 720 kW
• elektromos ellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• össztömeg: 29200 kg
