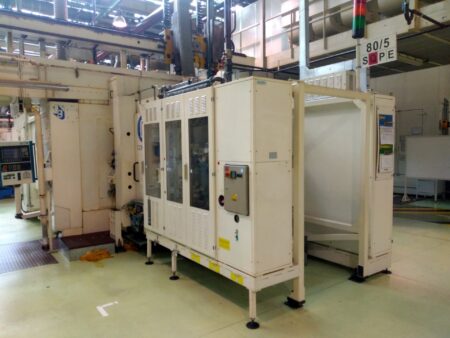

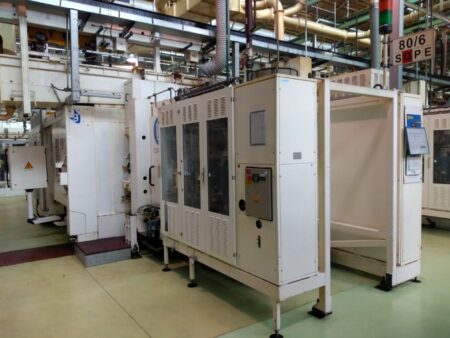

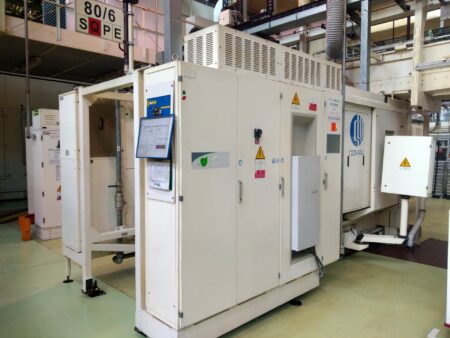

COMAU 1GXL TWIN vízszintes maróközpontot

A COMAU 1GXL TWIN vízszintes maróközpontot 2003-ban építette az olasz Comau S.p.A. A SIEMENS Sinumerik 840D CNC-vezérléssel felszerelt, két modulból álló megmunkálóközpontot hengerek alsó fejének megmunkálására tervezték. Ezek a modulok egymással szemben helyezkednek el, mindkettő egy-egy forgóasztallal és mozgatható fejjel.

A megmunkáláshoz szükséges munkadarab-rögzítővel ellátott forgóasztal a modul elején van felszerelve. A munkadarab marására, fúrására és simítására szolgáló mozgatható fej a burkolaton helyezkedik el. A HSK 63-as szerszámkúppal ellátott elektroorsó a fejrészhez van rögzítve. A géporsó 16000 fordulat/perc fordulatszámmal forog.

Az automatikus szerszámblokkoló/szabadító rendszer felveszi és leteszi a szerszámokat a 23 szerszámot befogadó forgó tárból. A tárban lévő szerszámok maximális tömege 4 kg, átmérője 170 mm, hossza 270 mm. A COMAU 1GXL TWIN gép három tengelyen (X, Y, Z) működik 630 mm-es előtolással (tengelyenként). A gyorsított előtolás 10 m/sec2. A megmunkálóközpont teljes tömege 29200 kg.

A COMAU 1GXL TWIN marógép műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség X/Y/Z tengelyen: 1/1/0,67 m/s
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• ciklusidő: 140,4 mp.
• termelés: 25,6 db/óra
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális beépített teljesítmény: 720 kW
• maximális áramfelvétel: 1370 A
• elektromos tápellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• a gép súlya: 29200 kg
