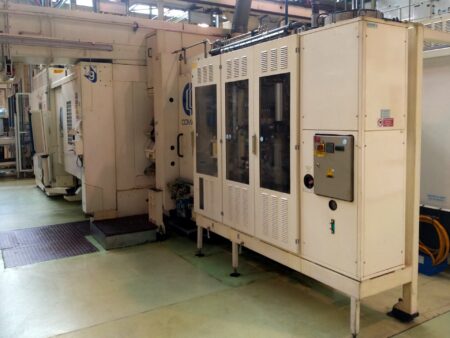

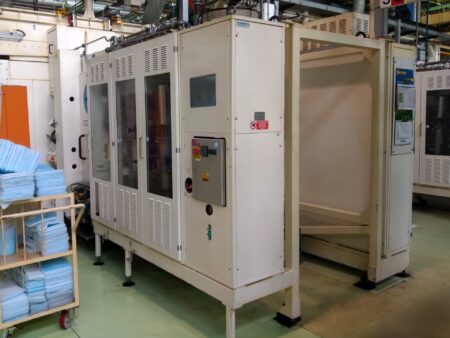

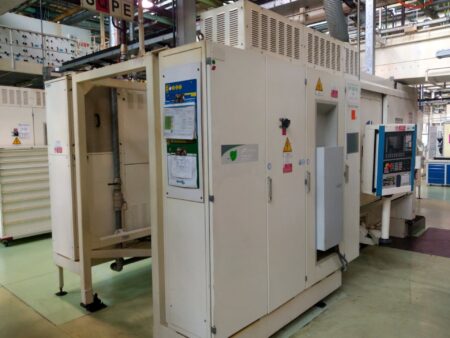

COMAU 1GXL TWIN vízszintes maróközpontot

A COMAU 1GXL TWIN vízszintes maróközpontot az olasz Comau S.p.A. vállalat gyártotta 2003-ban. A SIEMENS Sinumerik 840D CNC-vezérléssel ellátott, alsó hengerfej megmunkálására szolgáló megmunkálóközpont két, egymással szemben elhelyezett modulból áll. Mindkét modul egy forgóasztallal és egy mozgatható fejjel rendelkezik.

Mindkét modul elején található egy forgóasztal, amely a megmunkálás során a munkadarabok rögzítésére szolgáló eszközzel van ellátva. A gép burkolatán egy mozgatható fej található a munkadarab marásához, fúrásához és simításához. A marógép három tengelyen (X,Y,Z) működik, maximális előtolás 630 mm (tengelyenként). A COMAU 1GXL TWIN gép beépített portálja lehetővé teszi az automatikus be- és kirakodást.

Az orsófej a vízszintes tengelyen helyezkedik el, amelyben a HSK 63 szerszámkúppal ellátott, 16000 fordulat/perc sebességgel forgó elektroorsó van rögzítve. Az automatikus szerszámrögzítő/kioldó rendszer szerszámokat vesz fel és rak le egy 23 szerszám befogadóképességű forgó tárból. A tárban lévő szerszámok maximális tömege 4 kg, átmérője 170 mm, hossza 270 mm.

A COMAU 1GXL TWIN megmunkálóközpont műszaki jellemzői

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolási sebességek az X/Y/Z tengelyeken: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség X/Y/Z tengelyen: 1/1/0,67 m/s
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• ciklusidő: 140,4 mp.
• termelés: 25,6 db/óra
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális beépített teljesítmény: 720 kW
• maximális áramfelvétel: 1370 A
• az elektromos orsó hűtőrendszer hűtőteljesítménye: 2800 W
• elektromos tápellátás: 380 V +/- 10% 50 Hz
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• a gép súlya: 29200 kg
