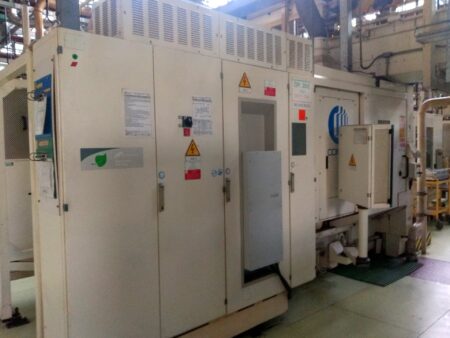

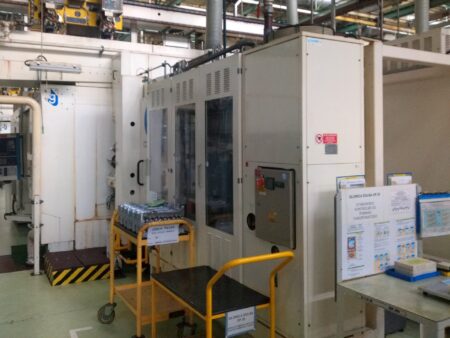

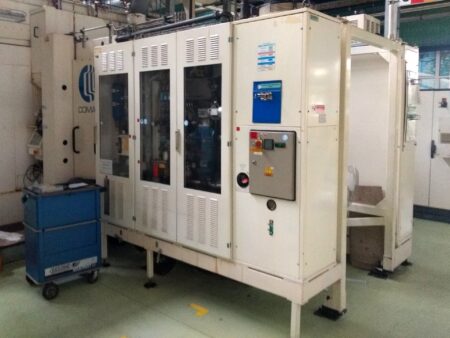

COMAU 1GXL TWIN vízszintes megmunkálóközpontot

A COMAU 1GXL TWIN vízszintes megmunkálóközpontot 2003-ben gyártotta a Comau S.p.A. Olaszországban. A gép célja a hengerek alsó fejének megmunkálása. A gép TWIN változata két egymással szemben álló megmunkálóközpontból áll. Mindegyik megmunkálóközpont 3 tengellyel rendelkezik, amelyeket egy SIEMENS Sinumerik 840D CNC vezérlőegység vezérel, és egy mozgó fejet szereltek a tokra a maráshoz, fúráshoz és dörzsöléshez. Mindkét modul elején található egy forgóasztal, amely a megmunkálás során a munkadarabok rögzítésére szolgáló szerkezettel van felszerelve. Mindkét forgóasztal ugyanarra a központi tokra van szerelve. Minden modul egy sor ellátó berendezéssel van ellátva, mint például: hidraulikus berendezés, TRABON kenőberendezés, levegő/olaj kenőberendezés, pneumatikus berendezés és hűtőberendezés. A megmunkálóközpont szerszámtárolóval rendelkezik, amely 23 darab 170 mm átmérőjű, 270 mm hosszú és 4 kg tömegű szerszám befogadására alkalmas. A géporsó 16000 fordulat/perc sebességgel forog, és HSK 63 szerszámtartóval van felszerelve. A COMAU 1GXL TWIN megmunkálóközpont tömege 29200 kg.

A COMAU 1GXL TWIN megmunkálóközpont műszaki adatai

– CNC-vezérlés: SIEMENS Sinumerik 840D
– előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
– gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
– megmunkálási sebesség az X/Y/Z tengelyen: 1/1/0,67 m/s
– ciklusidő: 140,4 sec.
– termelés: 25,6 db/óra
– orsó fordulatszám: 16000 rpm
– szerszámtartó: HSK 63
– szerszámtároló kapacitás: 23 szerszám
– maximális szerszámátmérő: 170 mm
– maximális szerszámhossz: 270 mm
– maximális szerszámtömeg: 4 kg
– maximális energiafogyasztás: 1370 A
– maximális beépített teljesítmény: 720 kW
– elektromos táplálás: 380 V +/- 10% 50 Hz
– az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
– méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
– a gép súlya 1GXL TWIN: 29200 kg

A COMAU 1GXL TWIN gép elektroorsója

A vízszintes tengelyű elektroorsó a fejrészhez van rögzítve, amely függőlegesen mozog az oszlopház mentén, amelynek mozgása a megmunkálóközpont Y tengelyét képezi. A fejrészt úgy tervezték, hogy a megmunkálás során jelentős dinamikus merevséget érjen el. Az elektroorsó rendelkezik a szerszám kúpban való automatikus blokkolásának és feloldásának rendszerével. Az orsófej karimáján csatlakozók találhatók az orsót tápláló áramellátó rendszerek kimenetéhez. Az elektroorsó hűtőrendszerrel van felszerelve, amelynek hűtési teljesítménye 2800 W. A csapágyak kenése levegő/olaj segítségével történik, amely a gép fő hidraulikus paneljén elhelyezett megfelelő vezérlőegységből érkezik.
