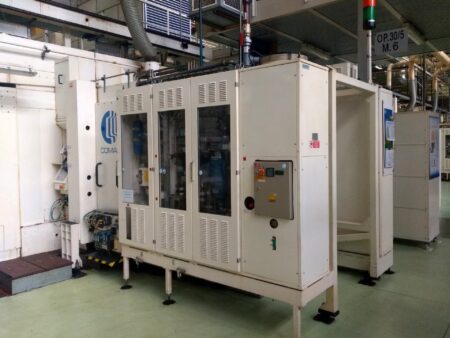

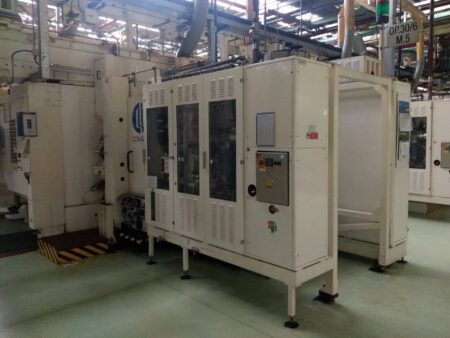

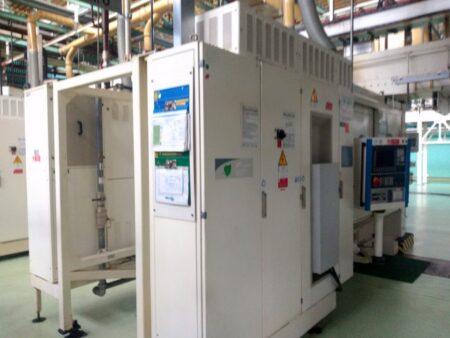

COMAU 1GXL TWIN vízszintes megmunkálóközpontot

A COMAU 1GXL TWIN vízszintes megmunkálóközpontot az olasz Comau S.p.A. vállalat gyártotta 2003-ban. A gépet hengerek alsó fejének megmunkálására használják. A TWIN modul két egymással szemben álló megmunkálóközpontból áll, 3 numerikusan vezérelt tengellyel. A beépített portál lehetővé teszi a gép automatikus be- és kirakodását. Mindkét megmunkálóközpont egy-egy tokra szerelt mozgatható fejjel rendelkezik, amelyet maráshoz, fúráshoz vagy élezéshez használnak.

Az orsófej a vízszintes tengelyen helyezkedik el, amelyben a 16000 fordulat/perc sebességgel forgó elektroorsó van rögzítve. Automatikus szerszámrögzítő/oldó rendszerrel van felszerelve, a szerszámok felvétele/betöltése pedig egy 23 szerszám befogadására alkalmas forgószerszám-tárolóból történik. Az egyes szerszámok maximális tömege 4 kg, hossza 270 mm, átmérője 170 mm.

A COMAU 1GXL TWIN marógép minden moduljának elején egy forgóasztal található, amely a megmunkálás során a munkadarab rögzítésére szolgáló szerkezettel van felszerelve. Mindkét forgóasztal egy központi házra van szerelve. Minden modul egy sor ellátó berendezéssel van felszerelve, mint például: hidraulikus berendezés, TRABON kenőberendezés, levegő-olaj kenőberendezés, pneumatikus berendezés és hűtőberendezés. A forgóasztal mozgása képezi a megmunkálóközpont B tengelyét.

A maróközpont SIEMENS Sinumerik 840D numerikus vezérléssel rendelkezik, amely lehetővé teszi az X/Y/Z tengelyeken való működést, egyenként 630 mm-es maximális előtolással. A marógép teljes tömege 29200 kg.

A COMAU 1GXL TWIN marógép műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik 840D
• X/Y/Z tengelyek előtolásai: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség az X/Y/Z tengelyen: 1/1/0,67 m/s
• ciklusidő: 140,4 sec.
• termelés: 25,6 db/óra
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális áramfelvétel: 1370 A
• maximális beépített teljesítmény: 720 kW
• elektromos ellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• a marógép súlya: 29200 kg
