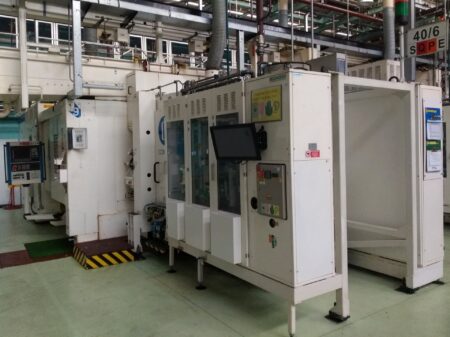

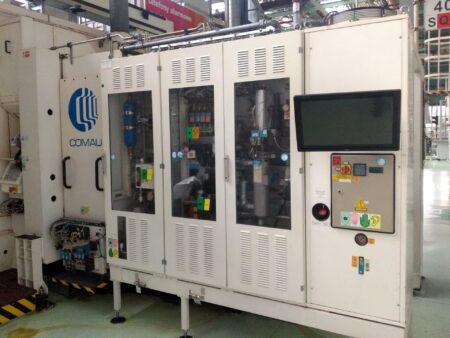

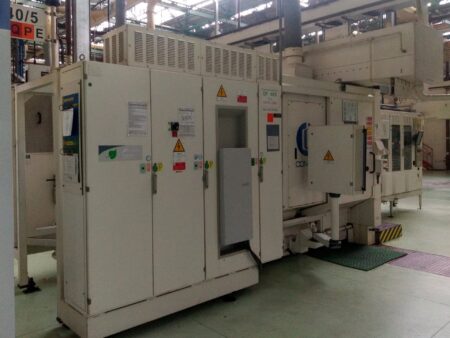

COMAU 1GXL TWIN vízszintes megmunkálóközpontot

A COMAU 1GXL TWIN vízszintes megmunkálóközpontot 2003-ban gyártotta Olaszországban a Comau S.p.A.. A TWIN modul két megmunkálóközpontból áll, amelyeket az alsó hengerfej megmunkálására használnak. A munkadarabok be- és kirakodását egy portál automatikusan végzi.

Mindegyik gép egy-egy forgóasztallal van felszerelve, amely a megmunkálás során a munkadarabot rögzítő szerkezettel rendelkezik, és mindkét modul elején van felszerelve, valamint egy mozgó fej, amely a tokra van szerelve a maráshoz, fúráshoz vagy dörzsöléshez.

A COMAU 1GXL TWIN megmunkálóközpont HSK 63 szerszámtartóval ellátott elektroorsója az oszlopház mentén függőlegesen mozgó fejrészhez van rögzítve. Ez a mozgás képezi a megmunkálóközpont Y tengelyét. Az 16000 fordulat/perc fordulatszámmal forgó orsó automatikus szerszámrögzítő/oldó rendszerrel rendelkezik. A szerszámok be- és kirakodása egy 23 szerszámot tartalmazó forgó tárból történik. Egy-egy szerszám maximális tömege 4 kg, hossza 270 mm, átmérője 170 mm.

Az 1GXL TWIN modulok mindegyike egy sor ellátórendszerrel van felszerelve, mint például: TRABON hidraulikus rendszer, TRABON kenőrendszer, pneumatikus rendszer és hűtőrendszer. A gépet SIEMENS Sinumerik 840D CNC vezérlés vezérli. Az előtolás az X/Y/Z tengelyeken 630 mm, a gyorsított előtolás pedig 10m/sec2. A maróközpont súlya 29200 kg.

COMAU 1GXL TWIN marógép jellemzői

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség az X/Y/Z tengelyen: 1/1/0,67 m/s
• ciklusidő: 140,4 sec.
• termelés: 25,6 db/óra
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális áramfelvétel: 1370 A
• maximális beépített teljesítmény: 720 kW
• elektromos ellátás: 380 V +/- 10% 50 Hz
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• össztömeg: 29200 kg
