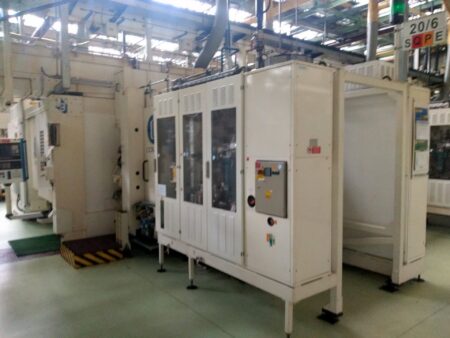

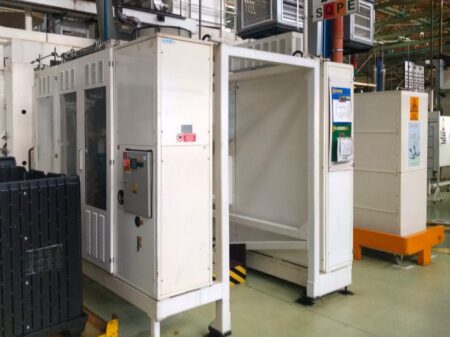

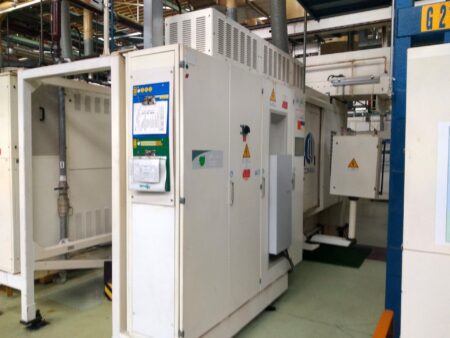

COMAU 1GXL TWIN vízszintes megmunkálóközpontot

Az olasz Comau S.p.A. cég által 2003-ban gyártott COMAU 1GXL TWIN vízszintes megmunkálóközpontot két egymással szemben elhelyezett modulból áll. A gépet az alsó hengerfej megmunkálására használják. A maróközpont két modulja egy-egy forgóasztallal rendelkezik, amely a megmunkálás során a munkadarab rögzítésére szolgáló szerkezettel, a munkadarab marásához, fúrásához és simításához szükséges mozgatható fejjel, valamint különböző áramellátó berendezésekkel rendelkezik.

A COMAU 1GXL TWIN megmunkálóközpontot automatikus szerszámrögzítő/kioldó rendszerrel ellátott tárában 23 darab 4 kg súlyú, 270 mm hosszú és 170 mm átmérőjű szerszám fér el. A HSK 63 szerszámtartóval ellátott géporsó 16000 fordulat/perc maximális fordulatszámmal forog. Az előtolási sebesség az X/Y/Z tengelyeken 630 mm (tengelyenként).

A marógépet egy SIEMENS Sinumerik 840D CNC vezérlőegység vezérli, és rendelkezik egy portállal a munkadarab automatikus be- és kirakodásához. A maróközpont teljes tömege 29200 kg.

A COMAU 1GXL TWIN megmunkálóközpontot műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség X/Y/Z tengelyen: 1/1/0,67 m/s
• orsó fordulatszám: 16000 rpm
• szerszámtartó: HSK 63
• ciklusidő: 140,4 mp.
• termelés: 25,6 db/óra
• szerszámtároló kapacitás: 23 szerszám
• maximális szerszámátmérő: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámtömeg: 4 kg
• maximális beépített teljesítmény: 720 kW
• maximális áramfelvétel: 1370 A
• az elektromos orsó hűtőrendszer hűtőteljesítménye: 2800 W
• elektromos tápellátás: 380 V +/- 10% 50 Hz
• méretek (hosszúság x szélesség x magasság): 6100 x 2480 x 2350 mm
• a gép súlya: 29200 kg
