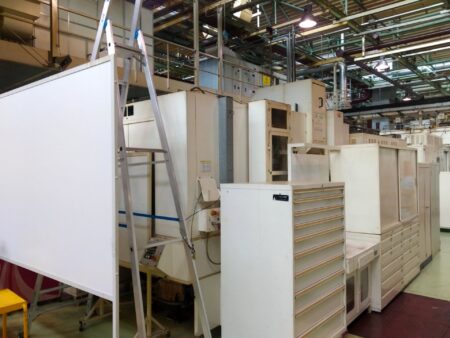

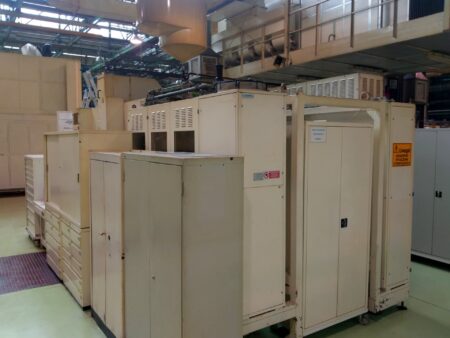

COMAU 1GXL vízszintes megmunkálóközpont

Az Olaszországban 2003-ben gyártott COMAU 1GXL vízszintes megmunkálóközpont a hengerek alsó fejét dolgozza meg. A marógép SIEMENS Sinumerik 840D numerikus vezérléssel és kétállású raklapváltó egységgel van felszerelve. A kétállású raklapváltó egység, amely a burkolat elejére van szerelve, lehetővé teszi, hogy a megmunkálás során a munkadarabot külső raklapra lehessen be- és kirakni.

A megmunkálóközpont tárában 23 szerszám fér el, amelyek 170 mm átmérőjűek, 270 mm hosszúak és 4 kg súlyúak lehetnek. A maximálisan 16000 fordulat/perc sebességgel forgó géporsó HSK 63-as kúppal van felszerelve. A megmunkálóközpont három tengelyen (X,Y,Z) működik, a maximális előtolás 630 mm (tengelyenként). A COMAU 1GXL marógép súlya 16700 kg.

A COMAU 1GXL maróközpont jellemzői

• CNC-vezérlő: SIEMENS Sinumerik 840D
• előtolás X/Y/Z tengelyekben: 630/630/630/630 mm
• gyorsított előtolási sebesség az X/Y/Z tengelyen: 10 m/sec2
• munkasebesség X/Y/Z tengelyen: 1/1/0,67 m/s
• raklap méretei (hosszúság x szélesség): 630 x 630 mm
• maximális súly raklaponként: 500 kg
• ciklusidő: 93,6 másodperc
• gyártás: 38,4 db/óra
• orsó fordulatszáma: 16000 rpm
• szerszámpofatartó: HSK 63
• szerszámtároló kapacitása: 23 db.
• szerszámok maximális átmérője: 170 mm
• maximális szerszámhossz: 270 mm
• maximális szerszámsúly: 4 kg
• maximális áramfelvétel: 455 A
• maximális beépített teljesítmény: 240 Kw
• teljes áramterhelés: 140 A
• megszakítási teljesítmény: 10 kA
• az elektroorsó hűtőrendszer hűtőteljesítménye: 2800 W
• névleges feszültség: 380 V
• áramfrekvencia: 50 Hz
• a gép méretei (hosszúság x szélesség x magasság): 6100 x 2575 x 2844 mm
• a gép teljes tömege: 16700 kg

Kétállású raklapcsere a marógépen

A kétállású raklapváltó egység a forgóasztal burkolatának elülső részére van felszerelve. Ez a készülék megemeli (75 mm-es osztással) a villákat és 180°-kal elforgatja őket, a raklapot a be- és kirakodó állomásról a megmunkálóállomásra helyezi, és fordítva. A raklap megfelelő pozicionálása a villák forgatása előtt pneumatikusan vezérelt; hiba esetén a forgási ciklus leáll.

A raklapváltó berendezés dugattyúkkal rendelkezik, és egy háromfázisú aszinkron önfékező motor vezérli. Mozgását az oldalán lévő mechanikus mikrokapcsolók vezérlik. A beállítási és karbantartási műveletek során a fék kézi feloldása után a berendezés egy kulcs segítségével mozgatható.
