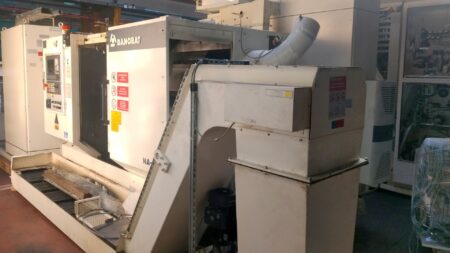

DANOBAT NA 500 CNC automata eszterga

A DANOBAT NA 500 CNC automata eszterga 2009-ben a spanyol esztergagyártó, a Danobat gyártotta. A gép 6000 ford./perc fordulatszámmal forgó orsóval, Siemens CNC vezérléssel, VDI-3425/40 szerszámbefogó rendszerrel és két tengellyel (X és Z) rendelkezik. Az eszterga legfeljebb 320 mm átmérőjű részletet dolgoz meg, az ágyon áthaladó átvezetés megengedett átmérője 590 mm. A gép teljesítménye 25 kW, össztömege 8 tonna.

A Danobat NA 500 CNC eszterga részletes műszaki paraméterei

– maximális orsófordulatszám: 6000 ford./perc
– maximális távolság az orsó orra és a felső fej felülete között: 850 mm
– távolság az orsó orra és a farokrész között (hátsó szár): 850 mm
– maximális fordulási átmérő: 320 mm
– megengedett átmérő az ágyon: 590 mm
– az X tengely gyors előtolása: 20 m/min
– Z tengely gyors előtolása: 20 m/min
– a farok tengelyének átmérője: 90 mm
– farokszár tengelyútja: 120 mm
– az első csapágyak belső átmérője: 120 mm
– X tengely pálya, felső fej: 265 mm

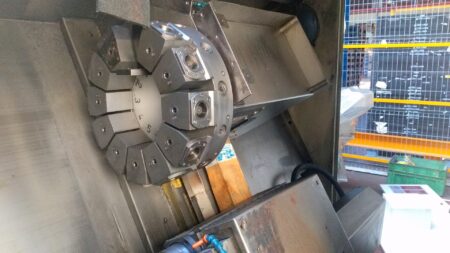

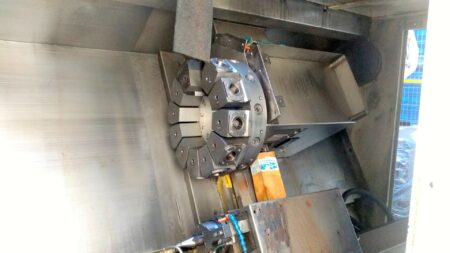

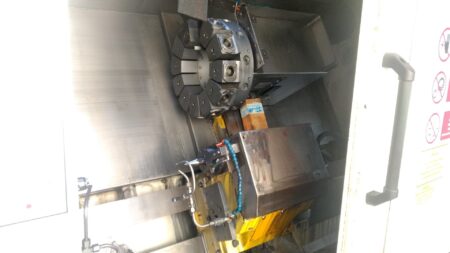

– fejsíkok száma: 12
– X tengely segédmotor: 10,4 Nm
– Z tengely segédmotor: 10,4 Nm
– Teljesítmény: 25 kW
– feszültség (V / Hz): 400/50
– méretek (H x Ma x Sz): 4900 x 2585 x 2129 mm
– teljes tömeg: 8000 kg

A Danobat NA 500 CNC eszterga berendezése

– főtengely vége: ASA-8

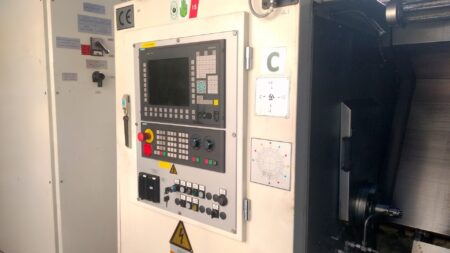

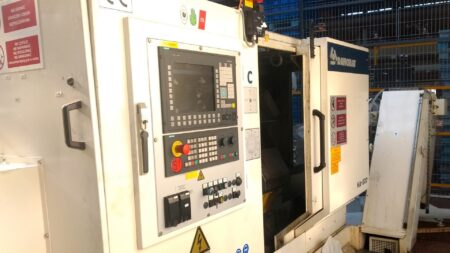

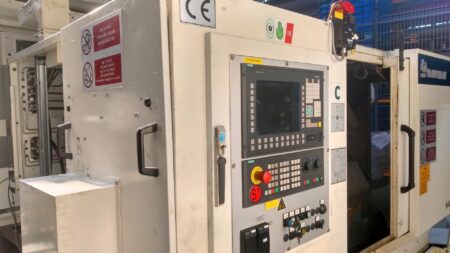

– numerikus vezérlés: SIEMENS

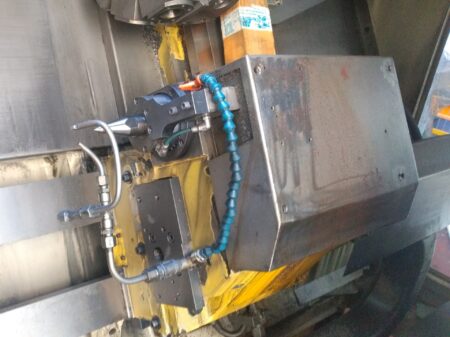

– szerszámrögzítő rendszer: VDI-3425/40
