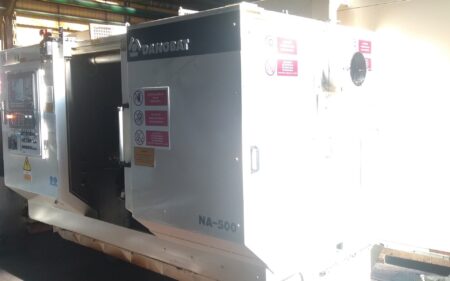

DANOBAT NA 500 CNC esztergagépet

A DANOBAT NA 500 CNC esztergagépet a spanyol esztergagyártó, a Danobat építette 2008-ban. A gép 6000 ford./perc fordulatszámmal forgó orsóval, két tengellyel (X és Z), VDI-3425/40 szerszámbefogó rendszerrel és Siemens CNC vezérléssel rendelkezik. Az esztergagép legfeljebb 320 mm átmérőjű elemeket dolgoz meg, az ágy feletti átvezetés megengedett átmérője 590 mm. Az automata esztergagép teljesítménye 25 kW, össztömege 8 tonna.

A Danobat NA 500 CNC eszterga részletei

– maximális fordulási átmérő: 320 mm
– megengedett átmérő az ágyon: 590 mm
– maximális orsófordulatszám: 6000 ford./perc
– maximális távolság az orsó orra és a felső fej felülete között: 850 mm
– távolság az orsó orra és a farokrész között (hátsó szár): 850 mm
– az első csapágyak belső átmérője: 120 mm
– a farok tengelyének átmérője: 90 mm
– farokszár tengelyútja: 120 mm
– X tengely pálya, felső fej: 265 mm
– fejsíkok száma: 12
– X tengely segédmotor: 10,4 Nm
– Z tengely segédmotor: 10,4 Nm
– az X tengely gyors előtolása: 20 m/min
– a Z tengely gyors előtolása: 20 m/min
– Teljesítmény: 25 kW
– feszültség (V / Hz): 400/50
– méretek (H x Ma x Sz): 4900 x 2585 x 2129 mm
– teljes tömeg: 8000 kg

A Danobat NA-500 CNC eszterga berendezése

– főtengely vége: ASA-8

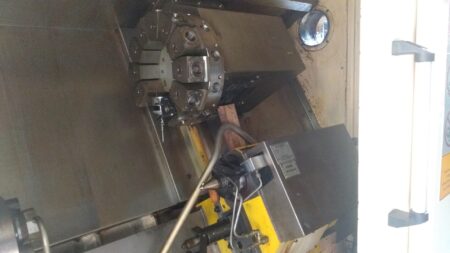

– szerszámrögzítő rendszer: VDI-3425/40

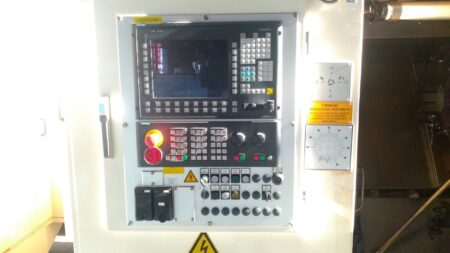

– numerikus vezérlés: SIEMENS
