DANOBAT NA-500 CNC esztergaközpontot

A DANOBAT NA-500 CNC esztergaközpontot 2009-ben a Danobat márka építette Spanyolországban. A gép X és Z tengellyel, VDI-3425/40 szerszámbefogó rendszerrel és 6000 ford./perc fordulatszámmal forgó orsóval rendelkezik. Az esztergagép legfeljebb 320 mm átmérőjű elemeket dolgoz meg, az ágy feletti átvezetés megengedett átmérője 590 mm. Az esztergaközpont Siemens numerikus vezérléssel van felszerelve. A gép teljesítménye 25 kW, össztömege 8 tonna.

A Danobat NA 500 CNC eszterga műszaki paraméterei

– maximális fordulási átmérő: 320 mm
– megengedett átmérő az ágyon: 590 mm
– maximális orsófordulatszám: 6000 ford./perc
– maximális távolság az orsó orra és a felső fej felülete között: 850 mm
– távolság az orsó orra és a farokrész között (hátsó szár): 850 mm
– az első csapágyak belső átmérője: 120 mm

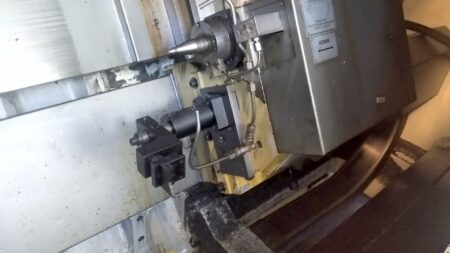

– a farok tengelyének átmérője: 90 mm
– farokszár tengelyútja: 120 mm
– X tengely pálya, felső fej: 265 mm

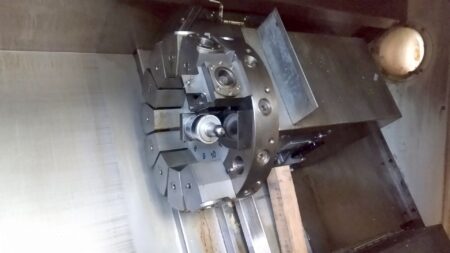

– fejsíkok száma: 12
– az X tengely gyors előtolása: 20 m/min
– a Z tengely gyors előtolása: 20 m/min
– X tengely segédmotor: 10,4 Nm
– Z tengely segédmotor: 10,4 Nm
– feszültség (V / Hz): 400/50
– Teljesítmény: 25 kW
– méretek (H x Ma x Sz): 4900 x 2585 x 2129 mm
– teljes tömeg: 8000 kg

Tartozékok a Danobat NA-500 CNC esztergagéphez

– szerszámrögzítő rendszer: VDI-3425/40

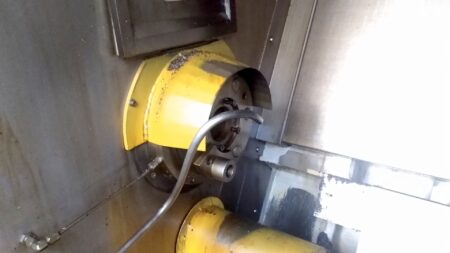

– főtengely vége: ASA-8

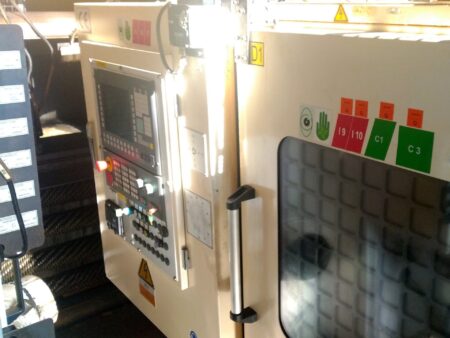

– numerikus vezérlés: SIEMENS
