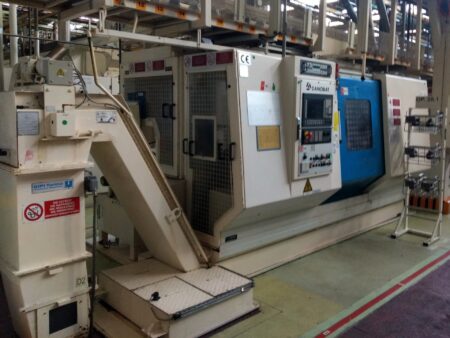

DANOBAT NA 750 CNC eszterga

A DANOBAT NA 750 CNC eszterga 2001-ben a spanyol Danobat S. Coop cég gyártotta. A 45 kW teljesítményű gép olyan munkadarabot dolgoz meg, amelynek maximális átmérője az ágyon 700 mm. A gép fel van szerelve: DUPLOMATIC szerszámfejjel 12 szerszám kapacitással, szerszámmérő szondával és SIEMENS Sinumerik CNC vezérléssel. Az eszterga két X és Z tengelyen dolgozik, 255 mm (X tengely) és 520 mm (Z tengely) maximális előtolással. Másrészt a gyors előtolás az X és Z tengelyen 20 m/perc. A NA750 gép össztömege 11 500 kg.

A DANOBAT NA 750 CNC eszterga műszaki adatai

– CNC vezérlés: SIEMENS Sinumerik
– az ágy feletti elfordulási átmérő: 700 mm
– Maximális előtolás az X / Z tengelyben: 255/520 mm
– gyors előtolás az X és Z tengelyben: 20 m/min
– hüvely átmérő: 120 mm
– hüvely mozgási tartománya: 100 mm
– orsóvég: ASA-8
– maximális távolság az orsó hegye és a bal oldali szerszámfej között: 935 mm
– orsócsapágyak belső átmérője: 150 mm
– szerszámfej: DUPLOMATICUS
– szerszámfej kapacitása: 12 szerszám
– a szerszámfej mozgási tartománya az X tengelyben: 245 mm
– szerszámmérő szonda
– Teljesítmény: 45 kW
– a CNC eszterga NA-750 súlya: 11500 kg

DANOBAT NA 750 farokszára

A farokszár az eszterga alapeleme, amely lehetővé teszi, hogy teljes mértékben kihasználja a képességeit. A megmunkált alkatrész jobb oldali végét egy farok rögzíti, ezzel növelve a megmunkálási pontosságot. Ezenkívül elnyeli a nyersdarabra ható külső erőket. A farokpersely a precíziós csapágyakra szerelt farokpersely támasztéka. Az összes farokcsapágy Kluber ISOFLEX SUPER LDS-18 zsírral van kenve, és nem igényel karbantartást. A Morse MK5 kúpos farok csúcsa megnövelt keménységű acélból készült, amely biztosítja a hosszú távú működést. A hátsó szár manuálisan vezérelhető a kezelőpanelről. A hátsó szár nyomását be kell állítani, mielőtt a hátsó szár működését megkezdené. A farokszárat kézzel rögzítik a vezetőkhöz csavarokkal és blokkokkal, amelyek rögzítik a helyzetét. A hátsó szár üzemi nyomása a hidraulikus panelen található nyomásmérőről leolvasható.
