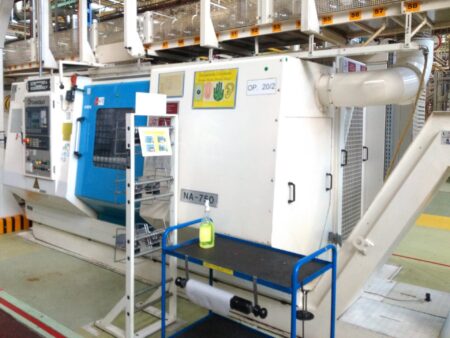

DANOBAT NA 750 CNC eszterga

A DANOBAT NA 750 CNC eszterga 2001-ben építette a Danobat S. Coop. Spanyolországban. A gép SIEMENS Sinumerik numerikus vezérléssel, szerszámmérő szondával és DUPLOMATIC szerszámfejjel rendelkezik. Az esztergagépnek két tengelye van – X és Z, és ezek maximális előtolása 255, illetve 520 mm. A gyors előtolás az X és Z tengelyen 20 m/perc. Az eszterga olyan munkadarabot dolgoz meg, amelynek maximális esztergálási átmérője az ágy fölött 700 mm. A NA750 gép össztömege 11,5 tonna.

Az NA 750 CNC eszterga műszaki adatai

– CNC vezérlés: SIEMENS Sinumerik
– az ágy feletti elfordulási átmérő: 700 mm
– Maximális előtolás az X / Z tengelyben: 255/520 mm
– gyors előtolás az X és Z tengelyben: 20 m/min
– hüvely átmérő: 120 mm
– hüvely mozgási tartománya: 100 mm
– orsóvég: ASA-8
– maximális távolság az orsó hegye és a bal oldali szerszámfej között: 935 mm
– orsócsapágyak belső átmérője: 150 mm
– szerszámfej: DUPLOMATIC
– a szerszámfej mozgási tartománya az X tengelyben: 245 mm
– szerszámfej kapacitása: 12 szerszám
– szerszámmérő szonda
– Teljesítmény: 45 kW
– Danobat NA-750 CNC eszterga súlya: 11500 kg

A DANOBAT NA 750 gép fejrésze

A fejtartó egy csapágyakra szerelt főorsóból és egy forgó mozgást fogadó szíjtárcsából áll. A fejtartó szerelvény a géptesthez úgy van rögzítve, hogy egy esetleges ütközés esetén ne sérüljön meg komolyan. A főorsót a főmotor hajtja egy szíj segítségével. A főorsót elöl három szögletes érintkező golyóscsapágy támasztja alá (25°-os szög), amelyek egy csomagba vannak összenyomva; a hátsó részen pedig kettős görgős csapágyon, kúpos belső gyűrűvel, ami kiküszöböli a játékot. Ezek a csapágyak KLUBER ISOFLEX SUPER LDS-18 zsírral vannak kenve, amely 20 000 órán keresztül biztosítja a karbantartásmentes működést.
