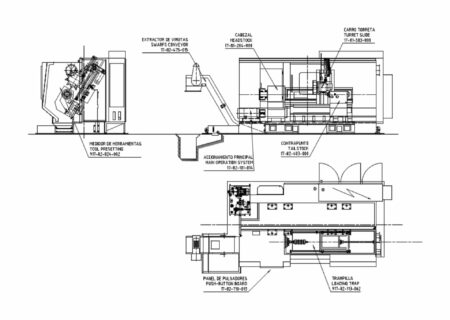

DANOBAT NA 750 CNC eszterga

A DANOBAT NA 750 CNC eszterga 2001-ben gyártotta a Danobat S. Coop. Spanyolországban. A SIEMENS Sinumerik CNC vezérléssel felszerelt gép két tengelyen, X és Z tengelyen működik, 255 és 520 mm-es maximális előtolással. A tengelyek gyors előtolásai 20 m/perc.

Az esztergapad fejtámlája egy csapágyazott főorsóból és egy forgómozgást fogadó tárcsából áll. A főorsót a főmotor szíjon keresztül hajtja. A Morse MK5 kúppal ellátott hátsó farokcsúcs megnövelt keménységű acélból készült, ami hosszú élettartamú működést biztosít. A főorsó görgős csapágyai és a farokcsapágyak KLUBER ISOFLEX SUPER LDS-18 zsírral vannak kenve.

A munkadarab maximális esztergálási átmérője 700 mm lehet az ágy felett. A gép szerszámmérő szondával, Morse MK5 kúppal és 12 szerszám befogadására alkalmas DUPLOMATIC szerszámfejjel is fel van szerelve. Az NA 750 CNC eszterga súlya 11,5 tonna.

A DANOBAT NA 750 CNC eszterga műszaki adatai

• CNC-vezérlés: SIEMENS Sinumerik
• esztergálási átmérő az ágy felett: 700 mm
• maximális előtolás X/Z tengelyen: 255/520 mm
• gyors előtolás az X és Z tengelyen: 20 m/perc
• hüvely átmérő: 120 mm
• persely mozgási tartománya: 100 mm
• orsóvég: ASA-8
• kúp: Morse MK5
• optikai mérőskála: HEINDENHAIN LS186 ML340
• maximális távolság az orsó orra és a bal oldali szerszámfej között: 935 mm
• az orsócsapágyak belső átmérője: 150 mm
• szerszámfej: DUPLOMATIC
• szerszámfej kapacitás: 12 szerszám
• szerszámfej elmozdulási tartománya az X tengelyen: 245 mm
• szerszámmérő szonda
• teljesítmény: 45 kW
• eszterga súlya: 11500 kg

Egy DANOBAT eszterga szerszámfeje

Az NA750 esztergagép szerszámfeje úgy lett kialakítva, hogy a szerszámok számára a teljes munkaterületet hozzáférhetővé tegye. Ezenkívül lehetővé teszi a könnyű és gyors szerszámcserét, ami megkönnyíti a kezelő munkáját. A szerszámfej maximális beállítási ismétlési pontosságot és kiváló merevséget biztosít. A Couvic-Coupling pozicionáló rendszert használja, amely a legrövidebb szerszámváltási utat választja ki. A fejek 8 vagy 12 szerszámos tárcsával szerelhetők fel, és a tárcsa különböző átmérőjű szerszámfuratokkal is ellátható.
