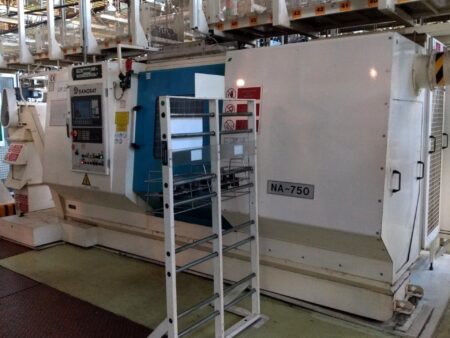

DANOBAT NA 750 CNC eszterga

A DANOBAT NA 750 CNC eszterga a spanyol Danobat S. Coop. cég gyártotta 2001-ben. A géptest MEHANITE ötvözetből készült, amelyet nagy merevség és kiváló rezgés- és ütéscsillapítás jellemez. A 60 fokos dőlésszöge megkönnyíti a forgácsok mechanikus vagy kézi eltávolítását.

A gép orsója egy csapágyakon futó főorsóból és egy, a forgó mozgást fogadó szíjtárcsából áll. A főorsót a főmotor szíjon keresztül hajtja. A Morse MK5 kúppal ellátott farokcsapágy megnövelt keménységű acélból készül, hogy hosszú élettartamú működést biztosítson.

A SIEMENS Sinumerik CNC-vezérléssel felszerelt eszterga DANOBAT NA 750 egy munkadarabot dolgoz fel X és Z tengelyen, 255 mm-es (X tengely) és 520 mm-es (Z tengely) maximális előtolással. A munkadarab maximális átmérője az ágy felett 700 mm lehet. A gép egy HEINDENHAIN LS186 ML340 optikai mérőskálával és egy DUPLOMATIC szerszámfejjel is fel van szerelve.

A DUPLOMATIC szerszámfej 12 szerszám befogadóképességével egyszerű és gyors szerszámcserét biztosít. Úgy készült, hogy a szerszámok a teljes munkaterülethez hozzáférjenek. A Couvic-Coupling pozícionáló rendszer mindig a legrövidebb szerszámváltási utat választja ki.

A DANOBAT NA 750 eszterga jellemzői

• CNC-vezérlés: SIEMENS Sinumerik
• optikai mérőskála: HEINDENHAIN LS186 ML340
• kúp: Morse MK5
• szerszámfej: DUPLOMATIC
• orsócsúcs: ASA-8
• esztergálás átmérője az ágy felett: 700 mm
• maximális előtolás az X/Z tengelyen: 255/520 mm
• gyors előtolás az X és Z tengelyen: 20 m/perc
• hüvelyátmérő: 120 mm
• persely mozgási tartománya: 100 mm
• maximális távolság az orsó orra és a bal oldali szerszámfej között: 935 mm
• az orsócsapágyak belső átmérője: 150 mm
• szerszámfejkapacitás: 12 szerszám
• szerszámfej elmozdulási tartománya az X tengelyen: 245 mm
• szerszámmérő szonda
• teljesítmény: 45 kW
• eszterga súlya: 11500 kg
