DMG MORI CLX 350 CNC esztergaközpont

A DMG MORI CLX 350 CNC esztergaközpont ot 2017-ben a japán DMG Mori Seiki cég építette. Az eszterga olyan orsóval rendelkezik, amely maximum 5000 ford./perc fordulatszámmal tud forogni. A maximális fordulási átmérő 320 mm, a Z tengely forgási hossza 530 mm. Ezenkívül a gépet 2017-től IEMCA KID 80/16 rúdadagoló val ellátott készletben kínáljuk.

A DMG MORI CLX 350 CNC eszterga műszaki adatai

• maximális esztergálási átmérő: 320 mm
• maximális esztergálási átmérő (csúszda felett): 400 mm
• maximális esztergálási átmérő (ágy felett): 610 mm
• ajánlott maximális esztergálási átmérő: 250 mm
• esztergálási hossz a Z tengelyen: 530 mm
• előtolási sebesség az X/Z tengelyen: 242,5/580 mm
• gyorsmenet az X/Z tengelyen: 30/36 m/min
• maximális rúdátmérő: 51 mm
• maximális orsófordulatszám: 5000 rpm
• orsó átjáró: 73 mm
• az első orsócsapágy belső átmérője: 120 mm
• orsó főhajtási teljesítmény (40% / 100% ED): 16,5/11 kW
• orsó nyomatéka (40% / 100% ED): 168/112 Nm

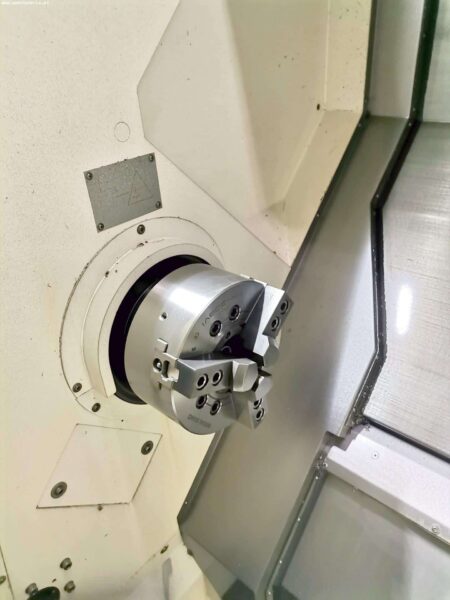

• esztergapadló tokmány: fi 210 mm
• tokmány átmérő: 210/250 mm

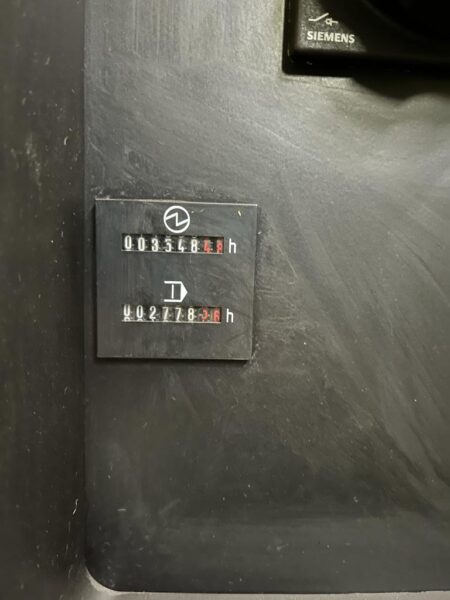

• munkaidő: 2778 h
• forgácsszóró tartály kapacitása: 120 l
• forgácsszállító kapacitás: 170 l
• hidraulikus egység kapacitása: kb. 10 l
• maximális hidraulikus egységnyomás: 55 bar
• sűrített levegő nyomása: 6 bar
• levegőfogyasztás: 15 m3/h
• maximális teljesítményigény: 28 kVA
• áramellátás: 400 V; 50/60 Hz
• eszterga méretei a forgácskamrával együtt (H x B x H): kb. 2800 x 1780 x 1850 mm
• DMG MORI eszterga méretei forgácsszállítóval (H x B x H): kb. 3680 x 1780 x 1850 mm

A CLX 350 CNC esztergaközpont felszereltsége

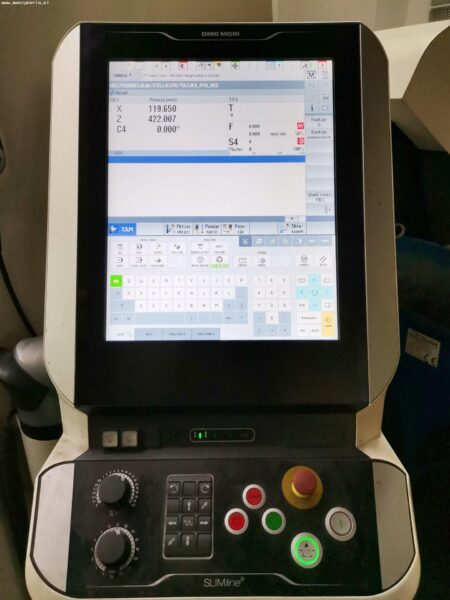

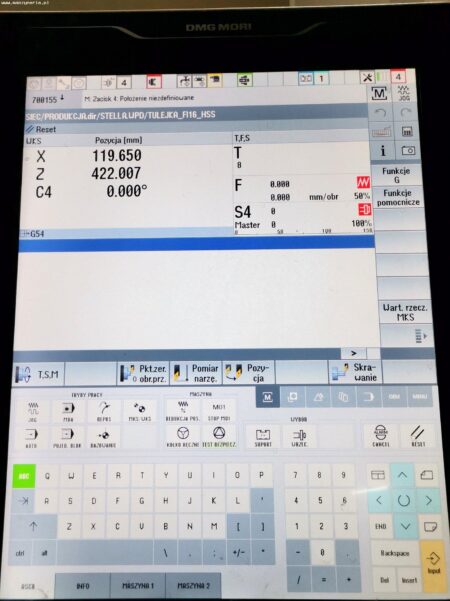

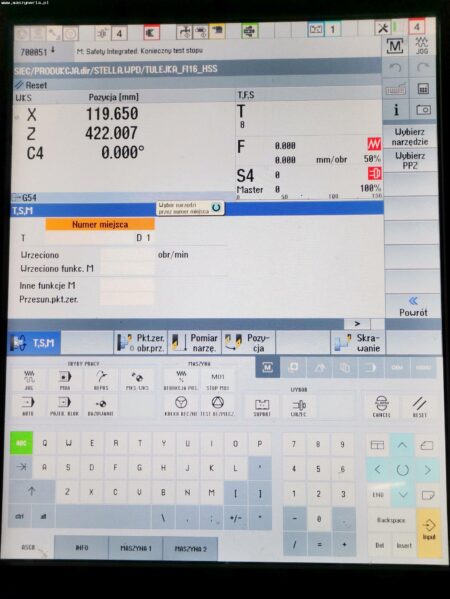

• CNC-vezérlő: Siemens Sinumerik 840d sl 4.7

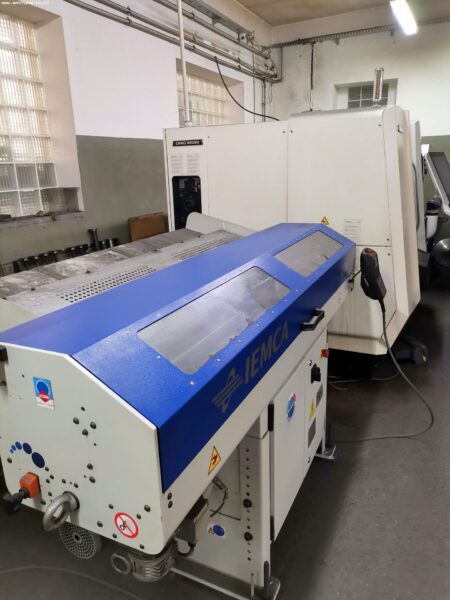

• rúdadagoló: IEMCA KID 80/16
• farokcsapágy típusa: hidraulikus
• VDI szerszámok száma: 12
• farokcsapágy hüvely foglalat: MK 4
• orsócsúcs: A2-6
• DIN 69880 szerinti szerszámfoglalat (VDI 3425)
