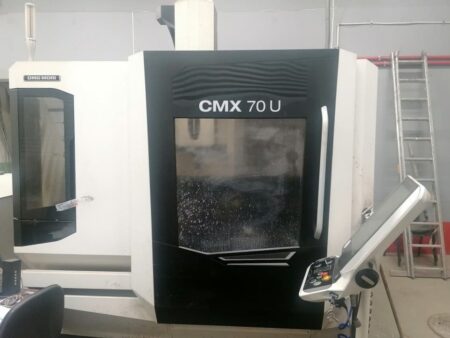

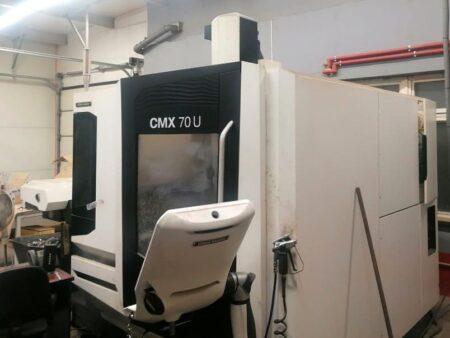

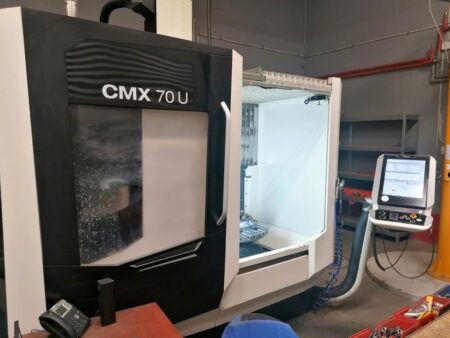

DMG MORI CMX 70 U 5-TENGELYES CNC maróközpontot

DMG MORI CMX 70 U 5-TENGELYES CNC maróközpontot 2018-ban gyártották Japánban. A univerzális megmunkálóközpont 4 ponton alátámasztott, ásványi öntvényből készült, amely tökéletesen csillapítja a rezgéseket, és biztosítja a forgács és a hő jó elvezetését a munkaterületről.

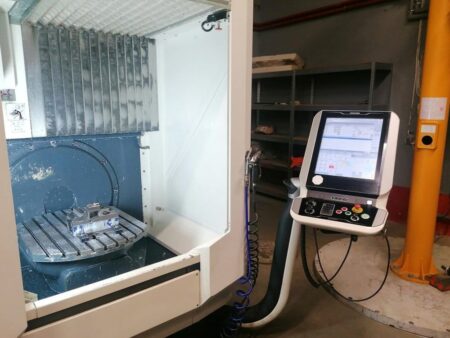

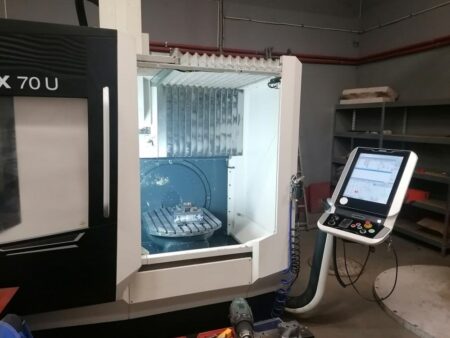

A SIEMENS 840D SL CNC vezérléssel 5 tengelyes maróközpont a 800 x 620 mm-es forgóasztalon legfeljebb 350 kg tömegű munkadarab megmunkálását teszi lehetővé. A gép öt tengelyen működik: A tengelytolások 750 mm (X tengely), 600 mm (Y tengely), 520 mm (Z tengely), -10°/+95° (B forgástengely) és 360° (C forgástengely).

A CNC marógép orsója 20 és 12000 fordulat/perc közötti fordulatszámon működik, és SK40 szerszámtartóval van felszerelve. A CNC marógép egy láncos szerszámtárolóval is rendelkezik, amely dupla megfogóval rendelkezik, és akár 30 darab 300 mm hosszú és 8 kg súlyú szerszámot is befogad. A Renishaw Touch Probe-Kit mérőrendszer biztosítja a legjobb pozicionálási pontosságot és ismételhetőséget a gép használata során. A maróközpont teljes tömege 7800 kg.

A DMG MORI CMX 70 U CNC marógép műszaki adatai

• CNC-vezérlés: SIEMENS 840D SL
• vezérlőpanel: DMG MORI SLIMline
• mérőrendszer: Renishaw Touch Probe-Kit
• X/Y/Z tengely előtolási sebesség: 750/600/520 mm
• B tengely forgástengely szögtartománya: -10°/+95°
• C tengely forgástengely szögtartománya: 360°
• gyors előtolási sebesség az X/Y/Z tengelyen: 30 m/min
• a munkadarab maximális súlya: 350 kg
• asztalfelület: 800 x 620 mm
• orsó fordulatszám: 20 – 12000 ford/perc
• orsó kúpossága: SK40
• hűtés az orsón keresztül
• az orsó és az asztal távolsága: 160 – 680 mm
• szerszámtároló kapacitás: 30
• szerszámtároló típusa: láncos, dupla megfogóval
• maximális szerszámátmérő: 80 mm (130 mm üres szomszédos nyílásokkal)
• maximális szerszámhossz: 300 mm
• maximális szerszámsúly: 8 kg
• szerszámváltási idő: 2,7 mp.
• T-nyílások száma: 9
• T-nyílások szélessége: 14H7
• T-nyílások közötti távolság: 63 mm
• kétirányú pozicionálási pontosság az X,Y,Z tengelyen: A = 16 / 6 μm (az ISO 10791-4 szerint)
• kétirányú pozicionálási pontosság a B, C tengelyek esetében: A = 16” (az ISO 10791-4 szerint)
• forgácsgyűjtő tálca kapacitása: 215 l

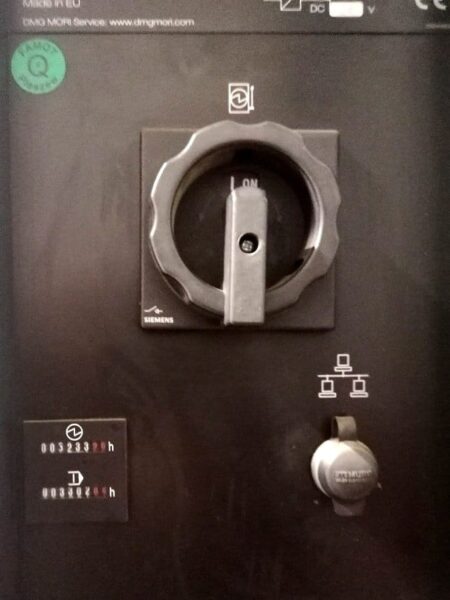

• orsó működési ideje: 3407 óra.
• a gép indítási ideje: 5373 óra.
• maximális teljesítményigény: 32 kVA
• a gép méretei forgácsgyűjtő tálcával (H x B x H): 3558 x 3264 x 2890 mm
• a gép súlya: 7,8 t
