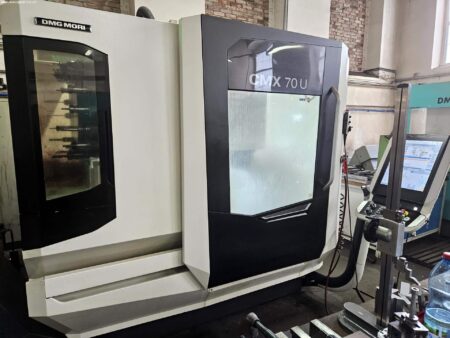

DMG MORI CMX 70 U CNC megmunkálóközpont

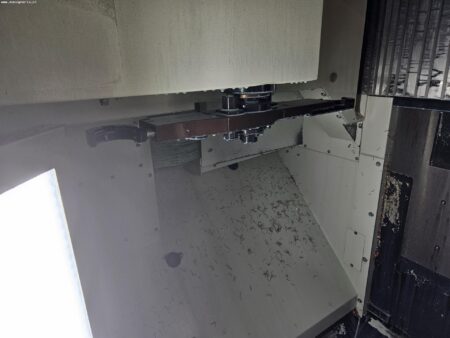

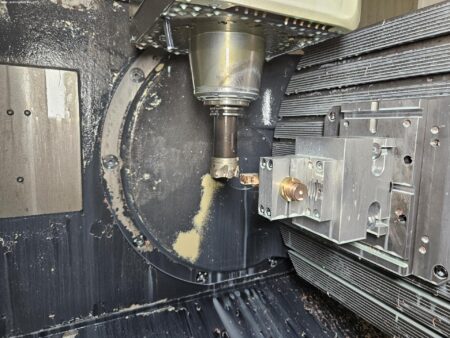

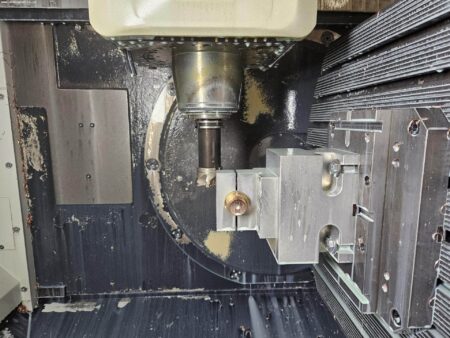

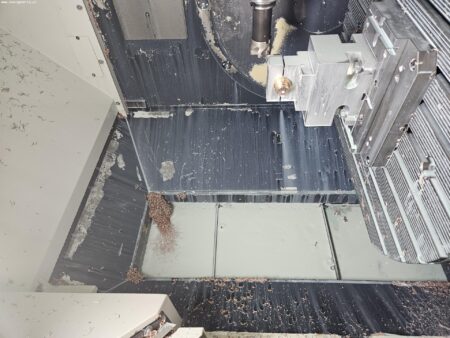

DMG MORI CMX 70 U CNC megmunkálóközpont 2018-ban a FAMOT Pleszew Sp. z o.o. gyártotta Lengyelországban. A precíziós, öttengelyes munkadarabok megmunkálására tervezett gépet megbízható alkatrészek és modern műszaki megoldások alkalmazása jellemzi. A 4 ponton megtámasztott, öntött ásványi ágy, tökéletesen csillapítja az esetleges rezgéseket, miközben biztosítja a megfelelő hőelvezetést a munkaterületről. A gép nagyméretű, teljesen megvilágított munkaterében többek között egy dönthető forgóasztal, egy 30 férőhelyes szerszámtároló és egy megbízható, optimális fordulatszám-tartományú orsó található. A lineáris tengelyek (X,Y,Z) viszont közvetlen mérőrendszert használnak mérőskálák formájában a legjobb pontosság és ismételhetőség elérése érdekében. Mindezt egy érintőképernyős kezelőpanel egészíti ki az intuitív SIEMENS CNC-vezérléssel. Mindezek a műszaki megoldások a széles körű felszereltséggel együtt garantálják a zavartalan, precíz működést hosszú éveken át. Az 5 tengelyes CNC megmunkálóközpont CMX 70 U súlya 7800 kg.

A DMG MORI CMX 70 U maróközpont műszaki adatai

• tengelyek száma: 5 (X,Y,Z,B,C)
• előtolás X/Y/Z tengelyen: 750/600/520 mm
• B tengely forgási tartománya: -10°/+95°
• C tengely forgási tartománya: 360°
• gyorsmenet a lineáris tengelyeken: 30 m/min
• munkaasztal területe (L x W): 800 x 620 mm
• maximális orsófordulatszám: 12000 ford/perc
• minimális orsófordulatszám: 20 ford/perc
• orsó meghajtási teljesítmény (40%/100%): 13/9 kW
• szerszámtartó: SK 40
• üzemóra: 5784 h
• forgácstálca térfogata: 300 l
• beépített teljesítmény: 30 kVA
• áramellátás: 400 V; 50 Hz
• a DMG MORI CMX 70 U gép súlya: 7800 kg

A CMX 70U CNC marógép felszereltsége

• CNC-vezérlő: SIEMENS SINUMERIK 840D SL

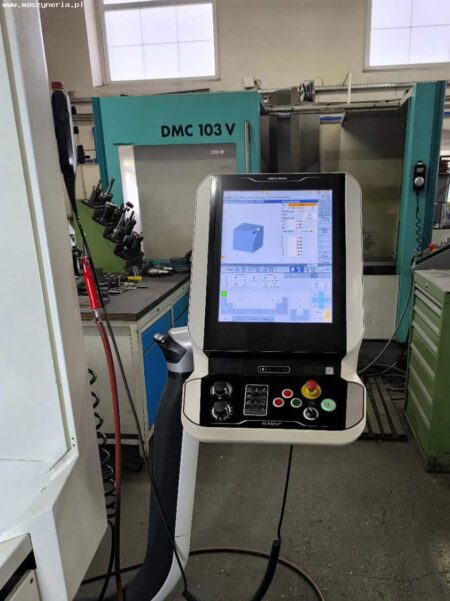

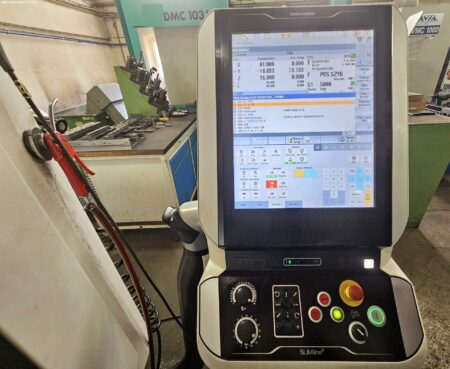

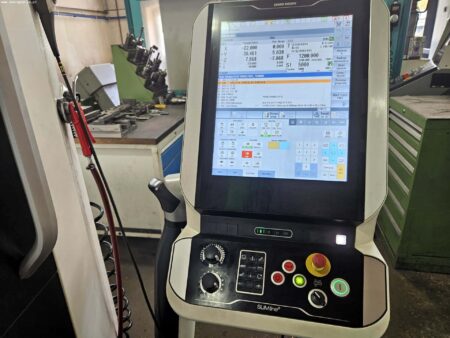

• 19 hüvelykes érintőképernyős panel: DMG MORI SLIMline Multi

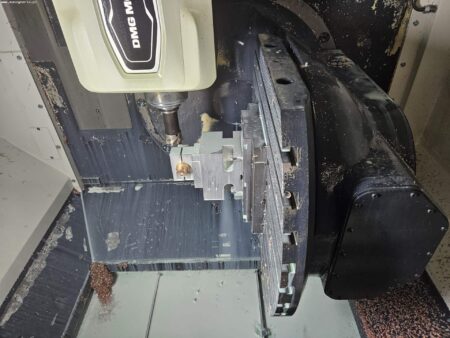

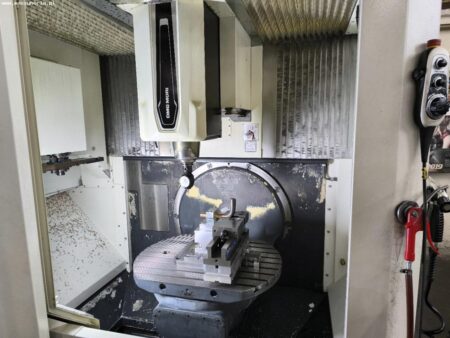

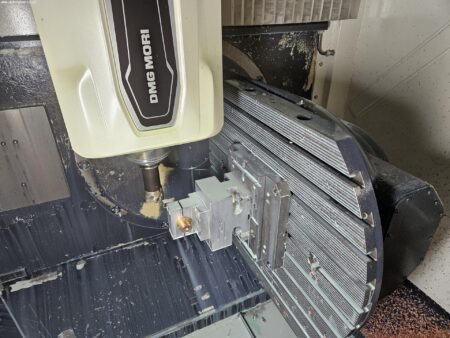

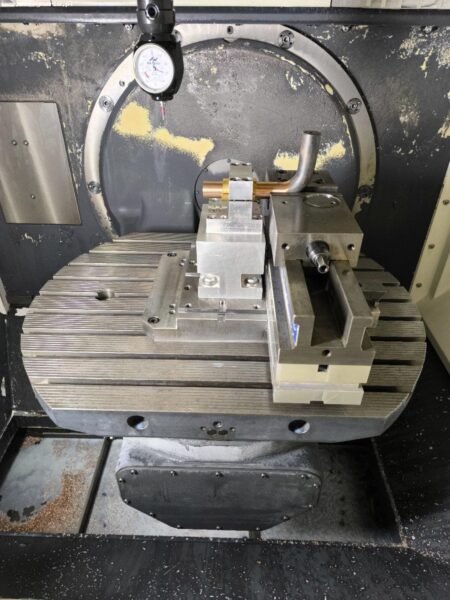

• billenő forgóasztal digitális meghajtással
• az X,Y,Z tengely közvetlen mérőrendszere mérőskálák formájában, légtelenítéssel

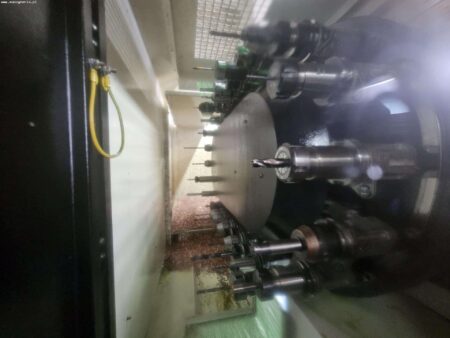

• 30 állásos, láncos szerszámtároló dupla megfogóval

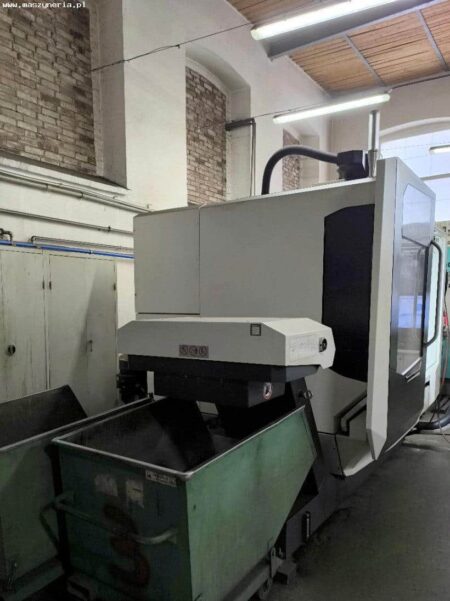

• forgácsszállító
• forgácstálca
• munkaterület- és tárkar-öblítési rendszer M-funkcióval
• hűtőfolyadék/levegő kiválasztása M-funkcióval

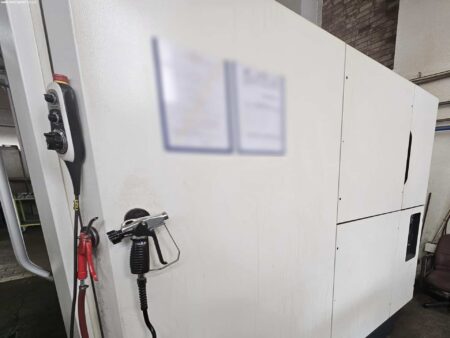

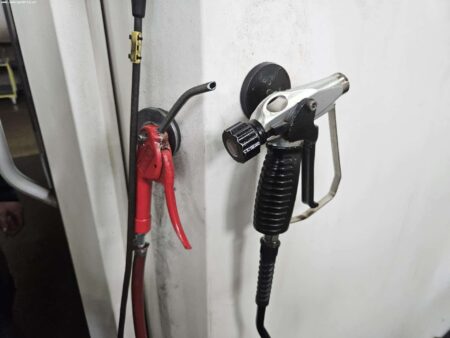

• öblítőpisztoly
• belső hűtőfolyadék-ellátás 12 bar
• 4 színű lámpa jelzi a gép állapotát
