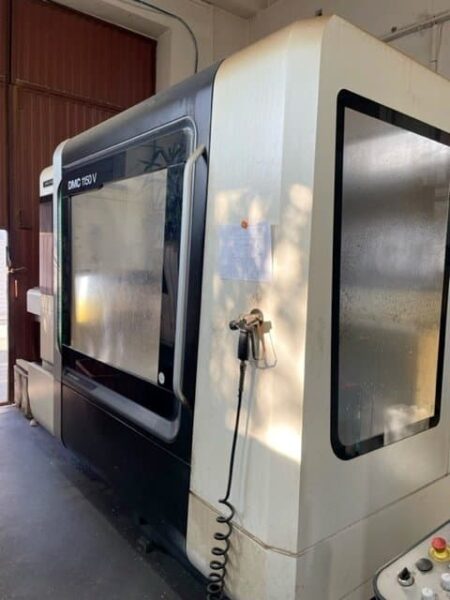

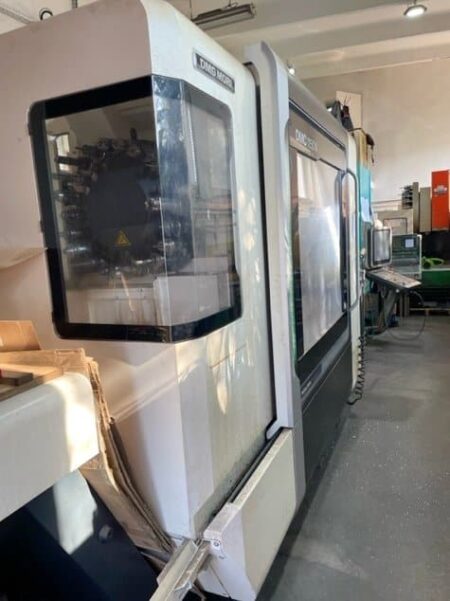

DMG MORI DMC 1150 V CNC függőleges megmunkálóközpont

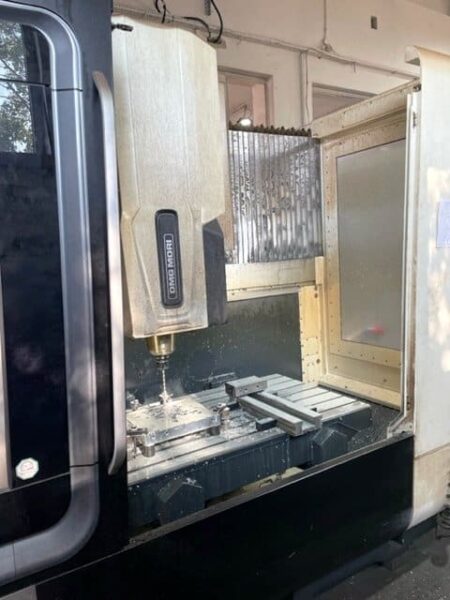

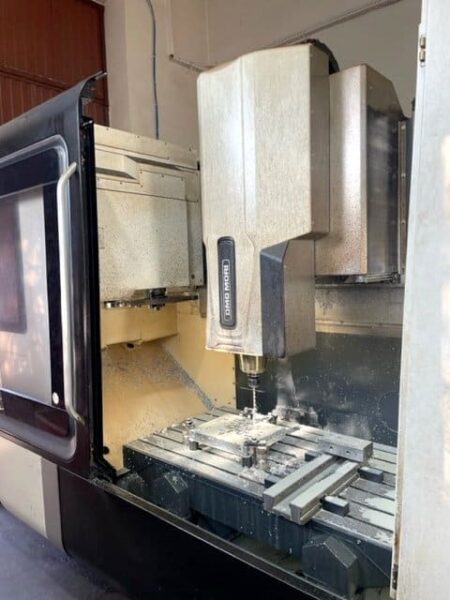

DMG MORI DMC 1150 V CNC függőleges megmunkálóközpont, amelyet 2017-ben építettek Japánban, 1500 kg-os maximális tömegű munkadarabok megmunkálására tervezték. A gép három numerikusan vezérelt tengellyel rendelkezik, melyek előtolásai 1150 mm (X-tengely), 700 mm (Y-tengely) és 550 mm (Z-tengely), a gyorstolás pedig 36 m/perc. A marási folyamat során keletkező rezgések a nagy merevségű polimerbeton ágynak köszönhetően teljesen kiküszöbölhetők.

Az 12000 fordulat/perc sebességgel forgó, innovatív hűtőrendszerrel és SK 40 kúppal felszerelt orsó kiváló minőséget, pontosságot és a marási folyamat jelentősen csökkentett időtartamát garantálja. A függőleges megmunkálóközpontot egy intuitív DMG ERGOline vezérlőpanel vezérli, amelybe HEIDENHAIN TNC 640 CNC-vezérlő van beépítve, amely a gép működésének teljes körű ellenőrzését biztosítja. A maróközpont átfogó felszereltségéhez többek között a következők tartoznak: HEIDENHAIN TS 649 munkadarabmérő szonda infravörös átvitellel és forgácsszállító. A maróközpont teljes tömege 8800 kg.

A DMG MORI DMC 1150 V megmunkálóközpont műszaki adatai

• a munkaasztal méretei (L x W): W: 1400 x 750 mm
• előtolási sebességek az X/Y/Z tengelyen: 1150/700/550 mm
• gyors előtolási sebességek az X,Y,Z tengelyen: 36 m/min
• maximális munkadarab súly: 1500 kg
• maximális munkadarab magasság: 820 mm
• minimális orsófordulatszám: 20 rpm
• maximális orsófordulatszám: 12000 rpm
• maximális orsóteljesítmény: 14,5 kW
• maximális orsónyomaték: 121 Nm

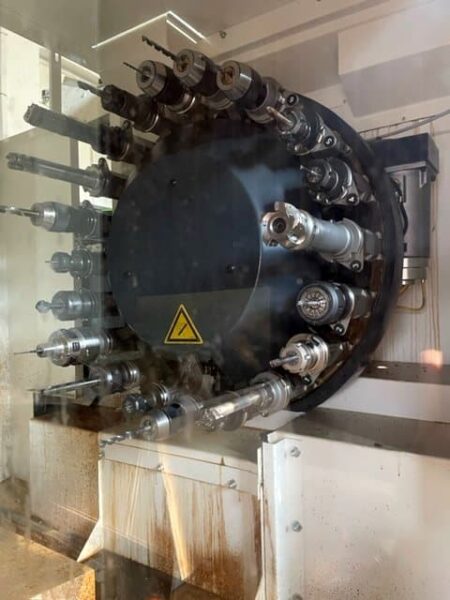

• szerszámtároló kapacitás: 20 db.
• maximális szerszámátmérő: 80 mm
• maximális szerszámhossz: 300 mm
• üzemóra: 8903 h
• teljes méretek (H x SZ x K): 4082 x 2659 x 2910 mm
• a DMC 1150V gép teljes tömege: 8800 kg

A CNC marógép felszereltsége

• CNC-vezérlő: HEIDENHAIN TNC 640
• munkadarab mérőszonda: HEIDENHAIN TS 649
• orsókúp: SK 40

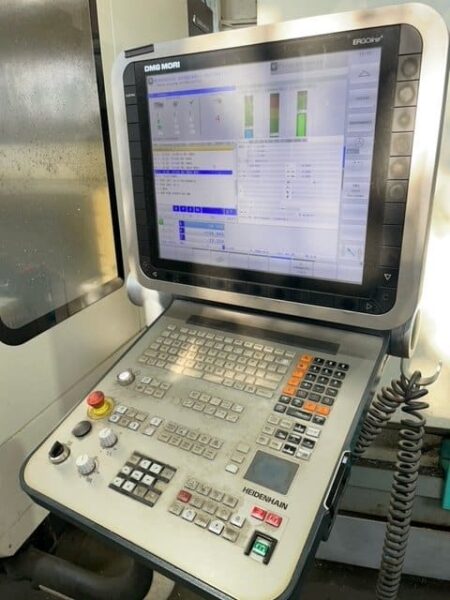

• vezérlőpanel: DMG ERGOline 19″
• hűtés az orsón keresztül
• forgácsszállító
• a gép műszaki dokumentációja lengyel és angol nyelven
