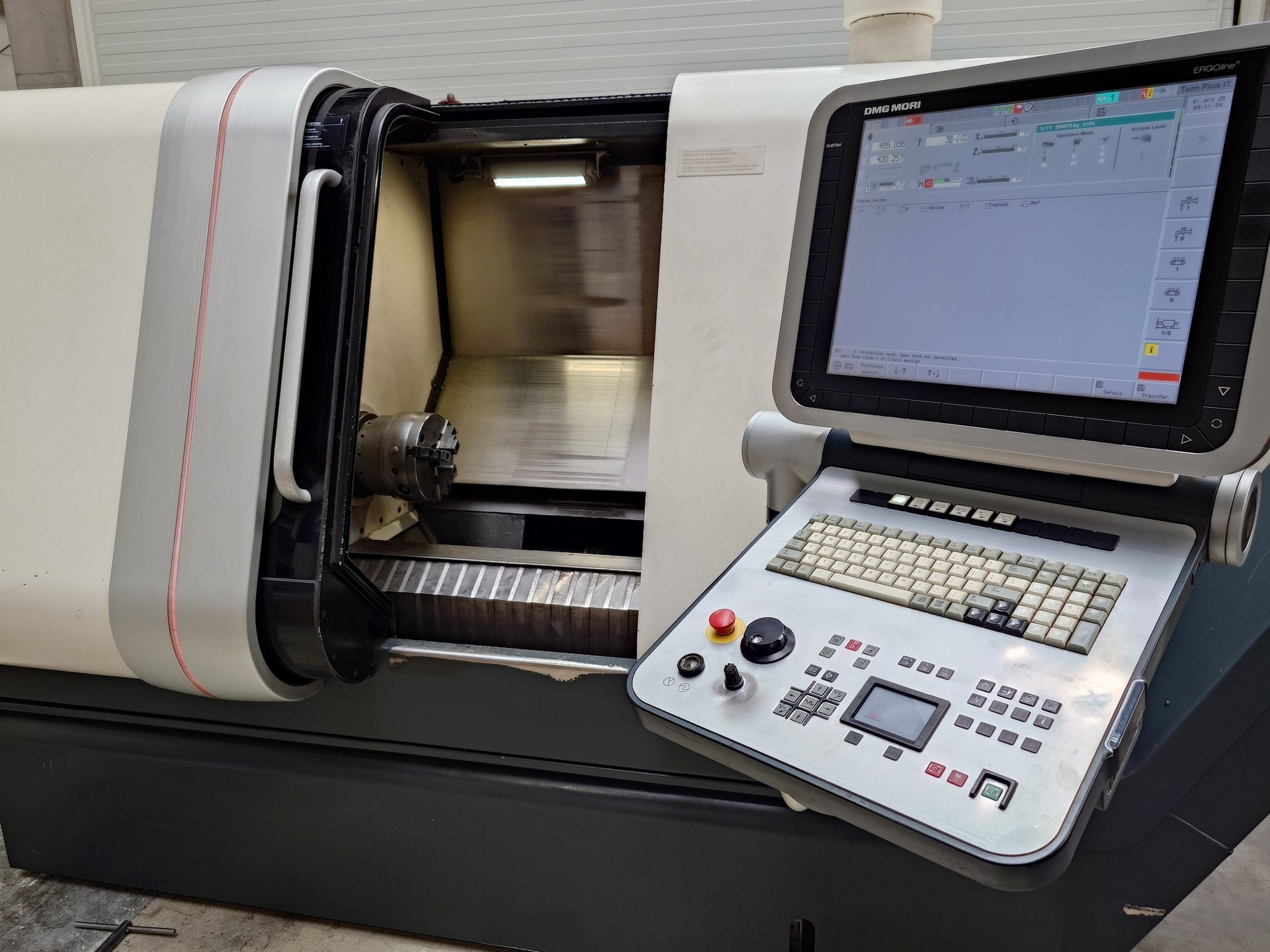

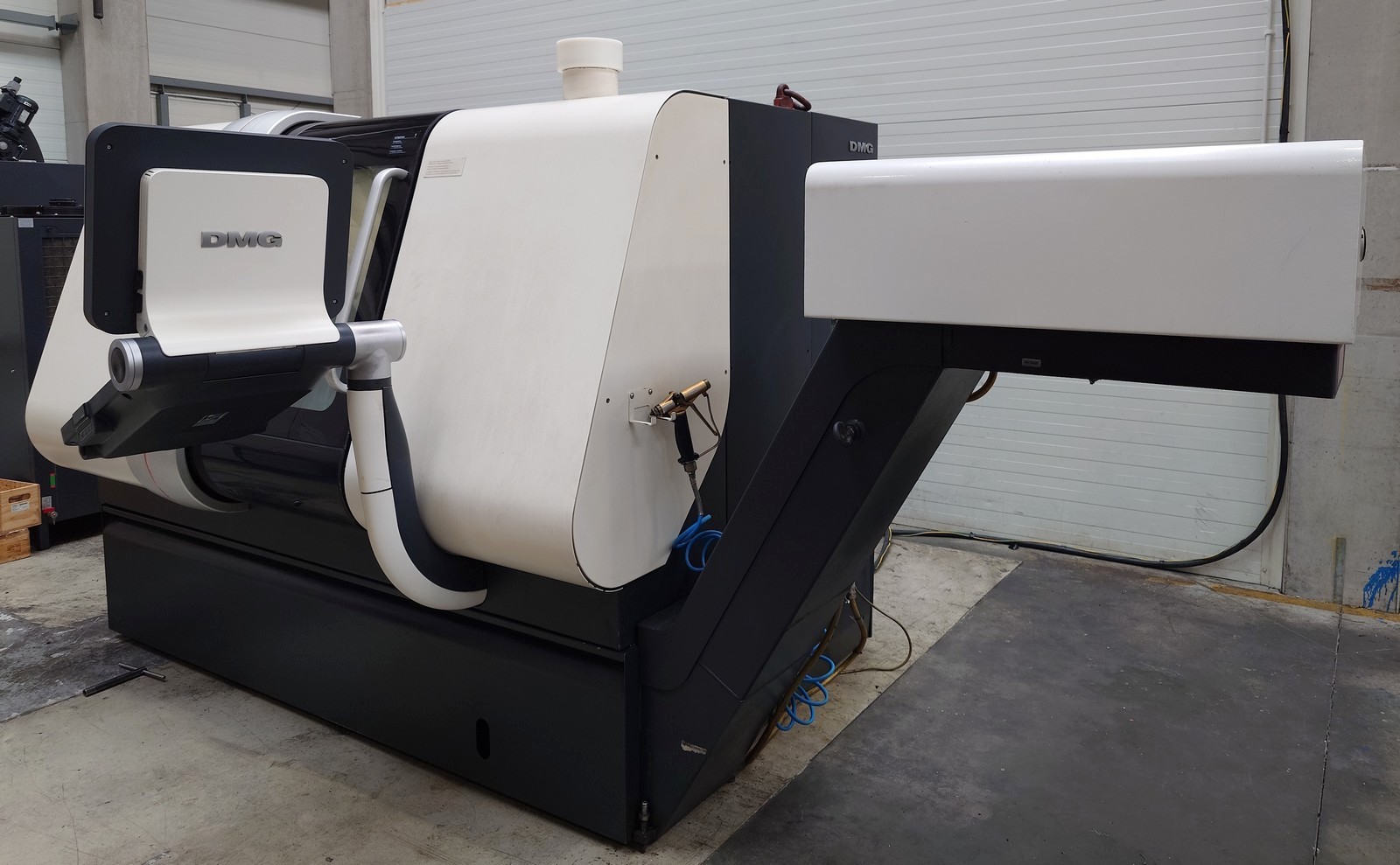

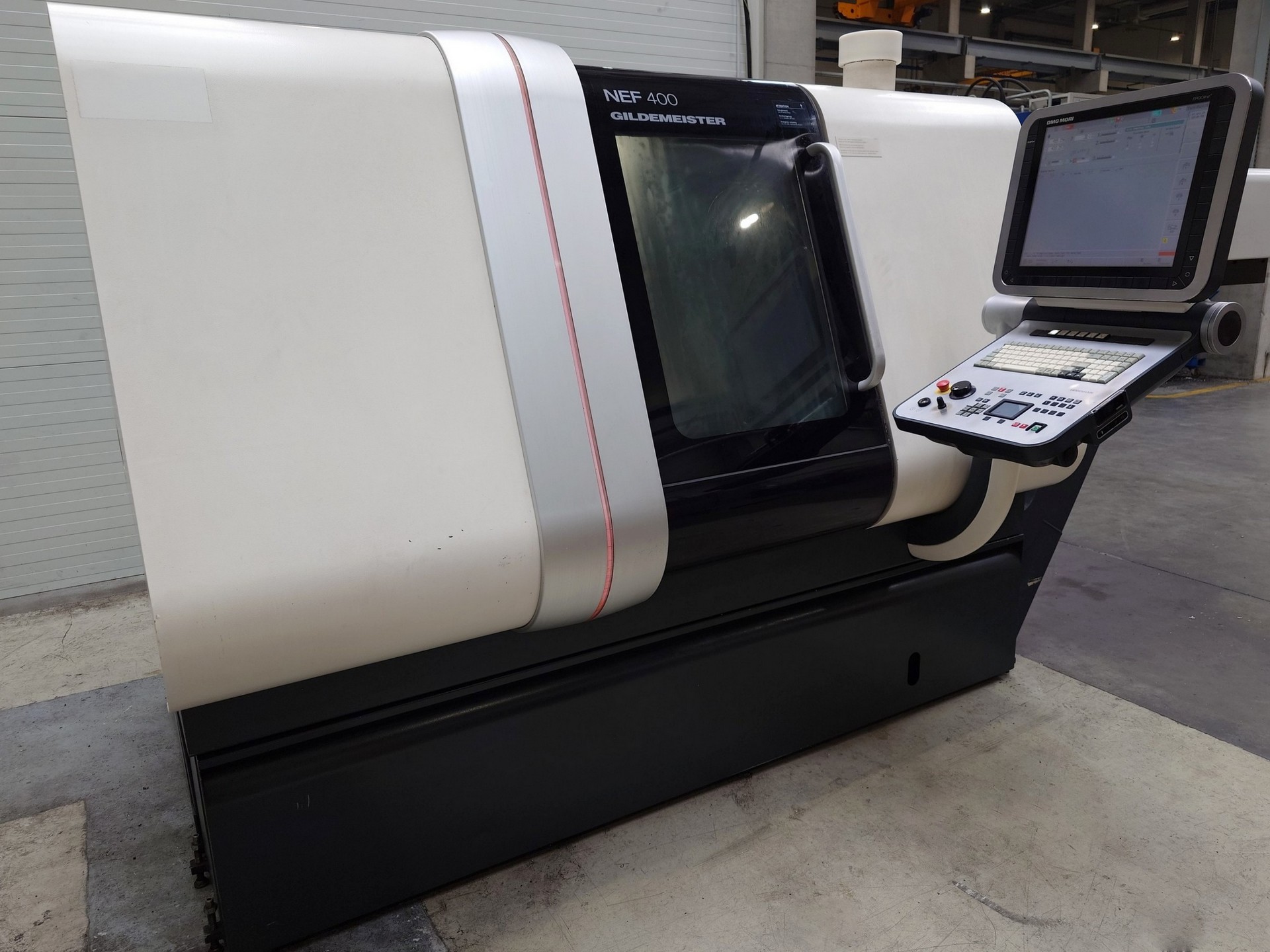

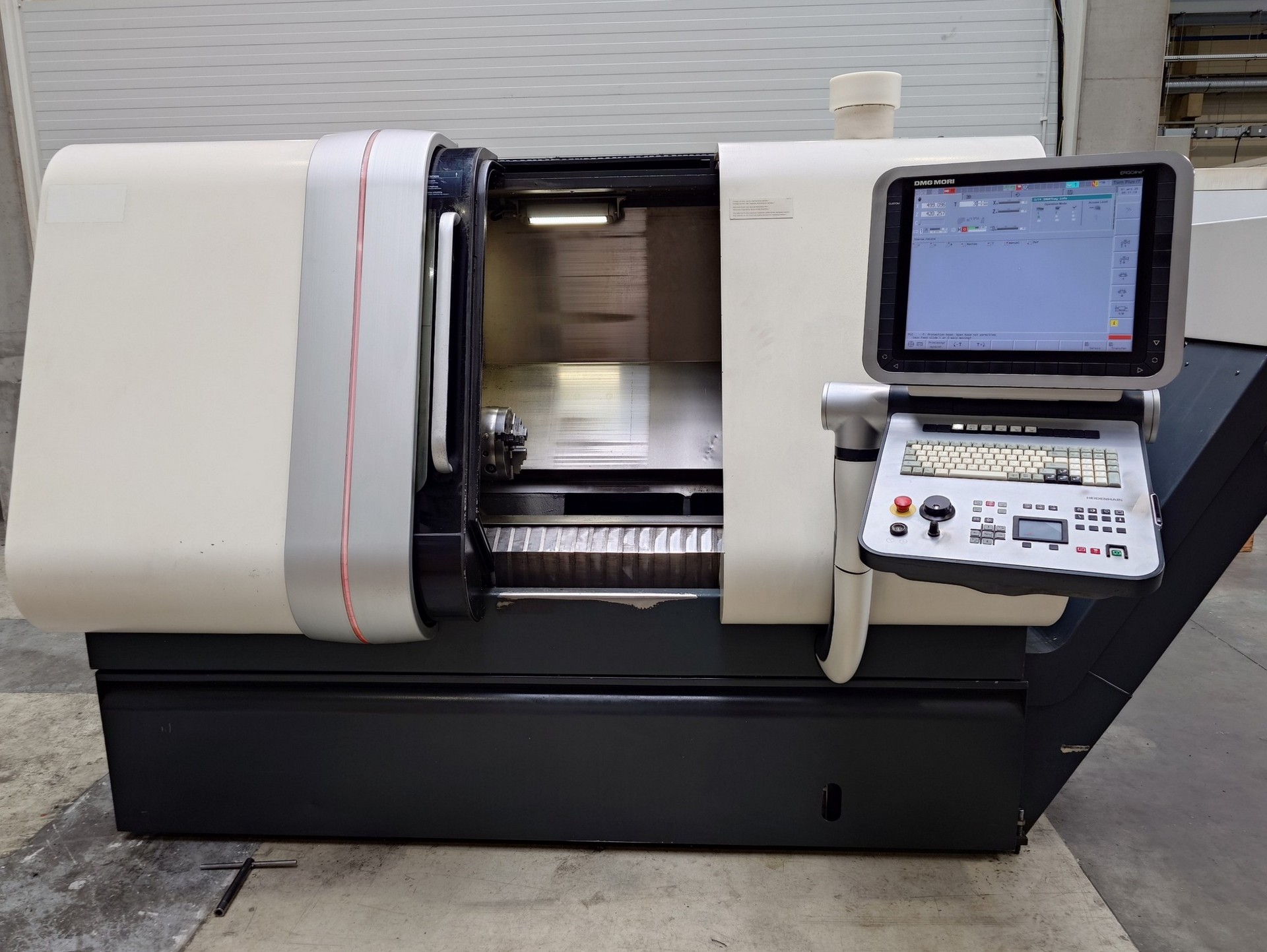

DMG MORI NEF 400 CNC esztergaközpont

DMG MORI NEF 400 CNC esztergaközpont 2009-ben gyártotta Lengyelországban a FAMOT Pleszew S.A. A gépet, amelyet kompakt kialakítása és nagy hatékonysága jellemez, legfeljebb 350 mm átmérőjű munkadarabok precíziós megmunkálására használják. A megmunkálási folyamatot egy teljesen megvilágított munkatérben végzik egy nagy sebességű orsó és egy 12 állású revolverről vett precíziós vágószerszámok segítségével. A rendkívül merev kialakítás kiküszöböli a rezgéseket és a lengéseket, így még a legintenzívebb kihívások során is maximális folyamatstabilitást biztosít. Mindezek a jellemzők a DMG NEF 400-at a legjobb választássá teszik bármely ipari üzem számára.

A GILDEMEISTER NEF 400 CNC eszterga prototípusok készítéséhez használták, és összesen 6492 órán keresztül dolgozott. Az ajánlat kiterjedt felszereltséget is tartalmaz, amely többek között egy fejlett HEIDENHAIN CNC-vezérlésből, hajtott szerszámokból és forgácsszállítóból áll.

A DMG MORI NEF 400 fém eszterga műszaki adatai

• maximális esztergálási átmérő: 350 mm
• rúdátmérő: 52 mm
• átfordulási lehetőség az ágy felett: 385 mm
• keresztcsúszda feletti lengés: 350 mm
• maximális fordulóhossz: 650 mm
• tengelytávolság: 805 mm
• előtolás X/Z tengelyen: 255/700 mm
• előtolás a Z-tengelyben (hátsó tengely): 580 mm
• gyorsjárat az X,Z tengelyen: 30 m/min
• tolóerő az X/Z tengelyen (100% ED): 4,5/6,2 kN
• tolóerő az X/Z tengelyen (40% ED): 5/8,5 kN
• maximális orsófordulatszám: 4000 rpm
• orsó furatátmérő: 65 mm
• orsó átmérője: 90 mm
• orsó meghajtási teljesítmény (100% ED/40% ED): 11,5/15,3 kW
• orsó nyomatéka (100% ED/ 40% ED): 293/390 Nm
• orsóvég: A6 DIN 55026
• az orsó végétől a padlóig mért távolság: 1040 mm
• tokmány átmérő: 200 mm
• maximális forgattyúfordulatszám: 4500 ford/perc
• revolver meghajtási teljesítmény (100% ED/ 40% ED): 3,3/4,4 kW
• forgattyús nyomaték (100% ED/ 40% ED): 16/21 Nm
• szerszámtartó: VDI 30
• meghajtott szerszámok száma: 6
• szerszámszár keresztmetszete: 20×20 mm
• farokcsapágy meghosszabbítás: 580 mm
• farokcsapszeg-kúp: Morse MK4
• maximális hátsó farokcsapágy tolóerő: 680 daN
• üzemóra: 6492 h
• a gép bekapcsolási ideje: kb. 25750 h

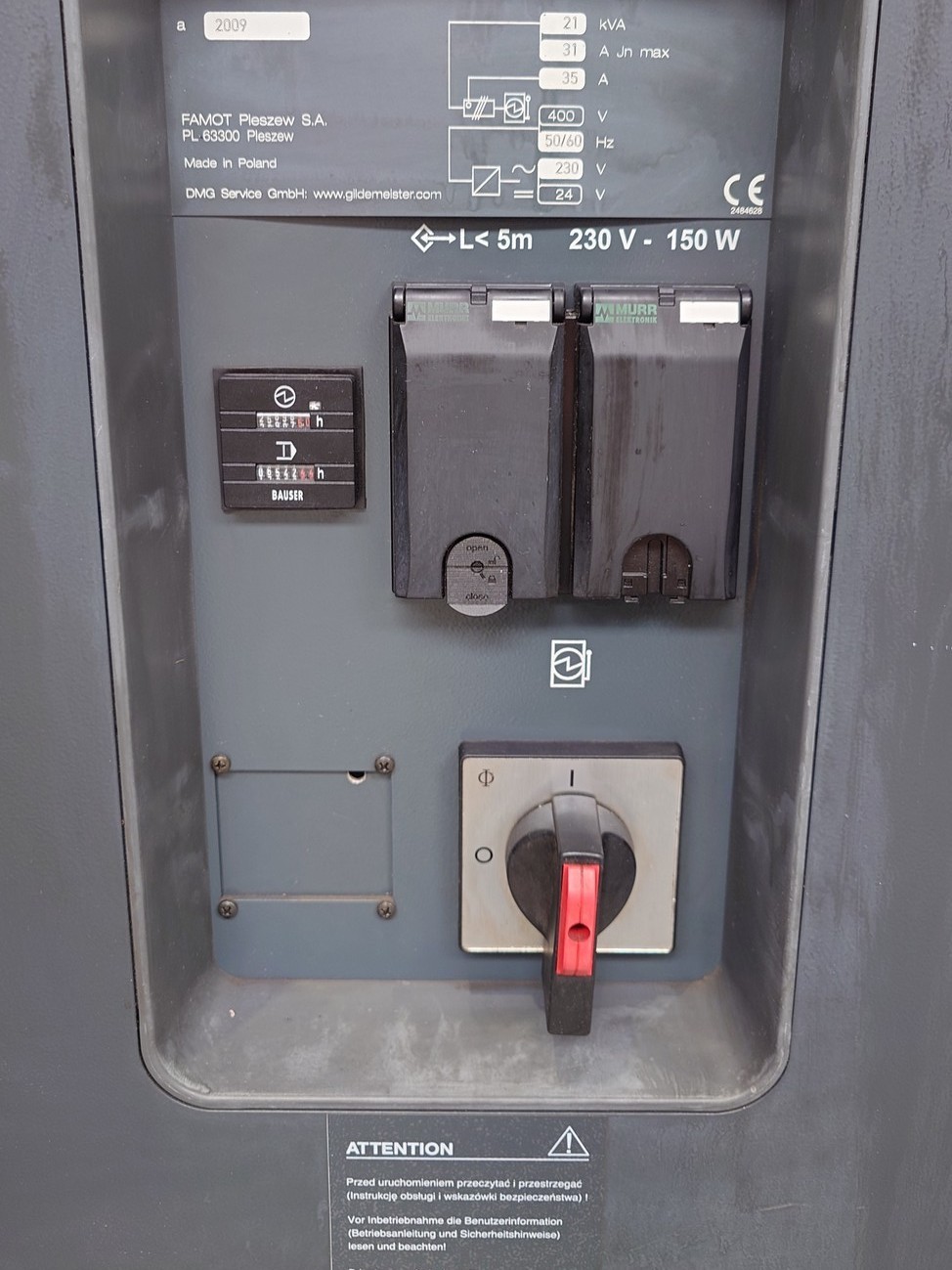

• áramellátás: 400 V; 50/60 Hz
• méretek (H a forgácsszállítóval együtt x Sz x M): 3800 x 2215 x 1990 mm
• a DMG GILDEMEISTER NEF 400 gép súlya: 3265 kg

A DMG MORI esztergagép felszereltsége

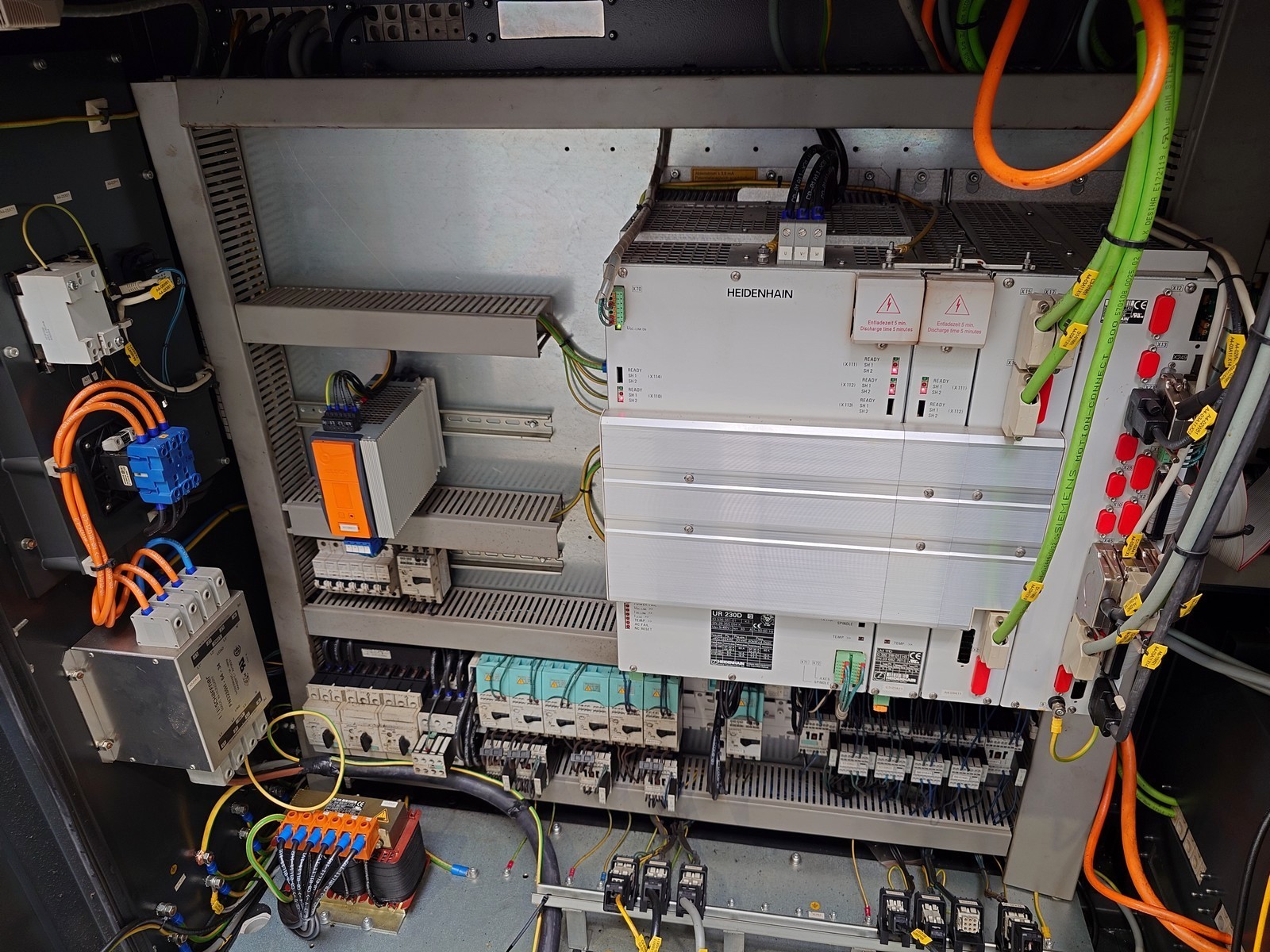

• CNC-vezérlő: HEIDENHAIN

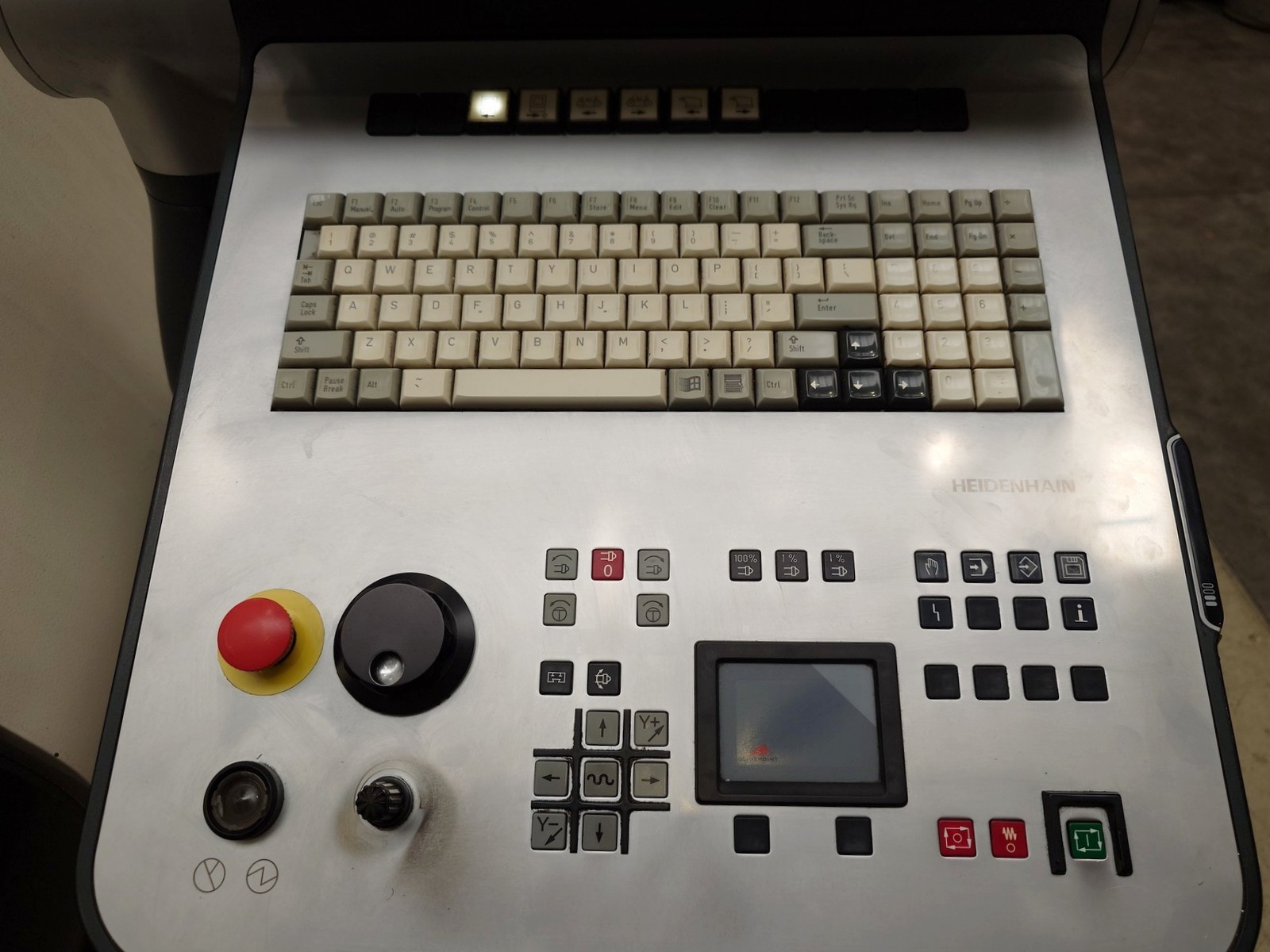

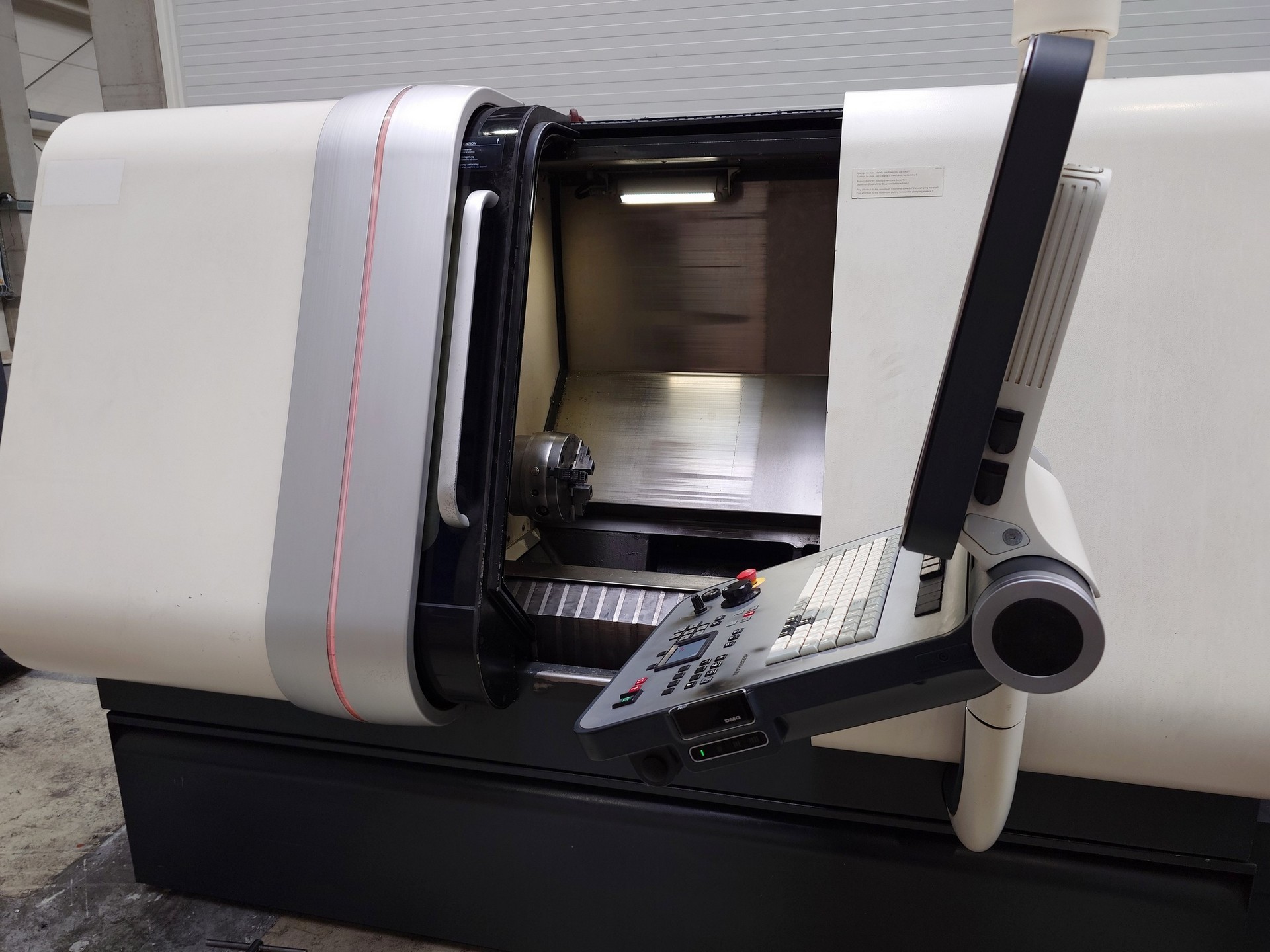

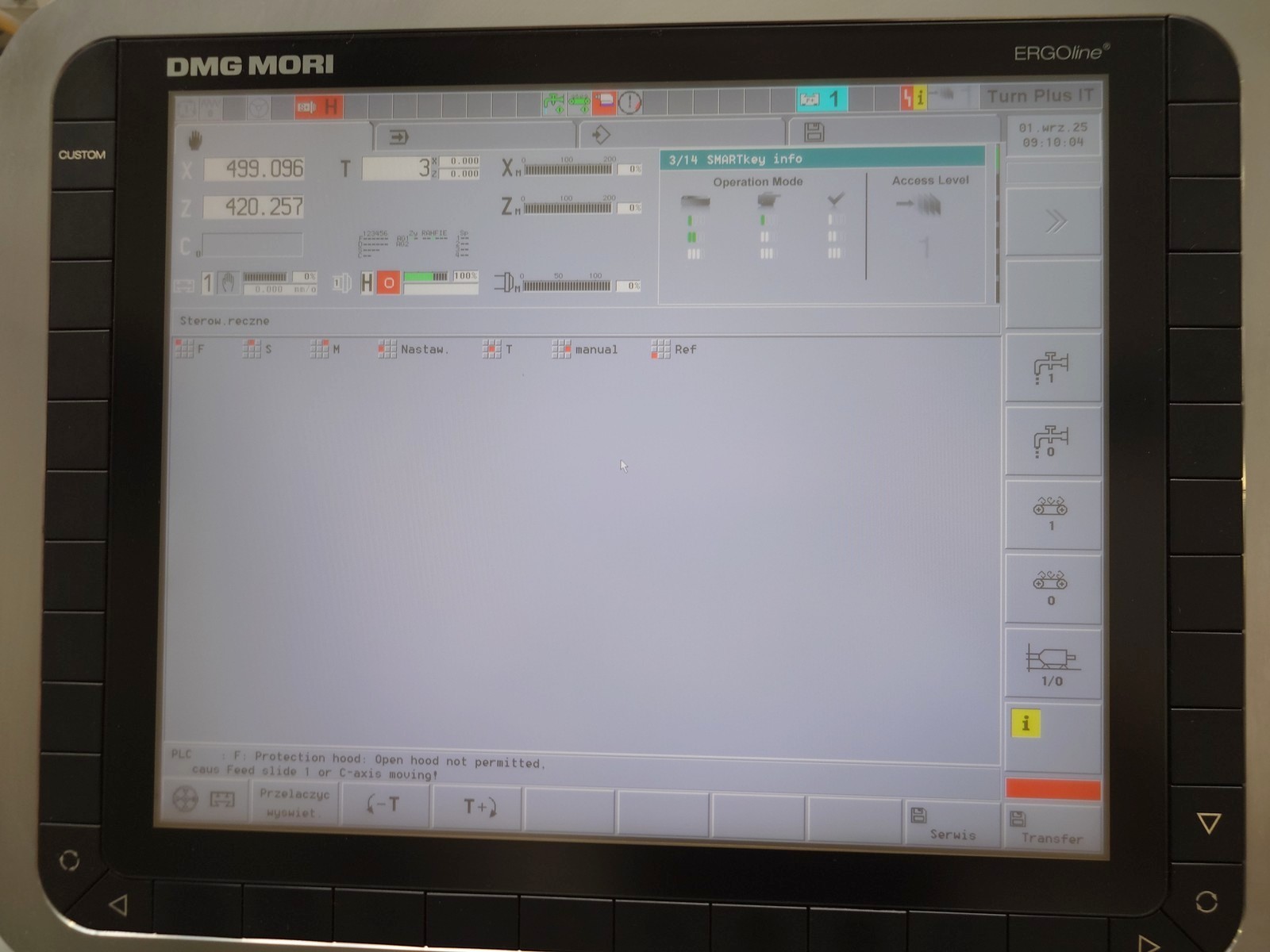

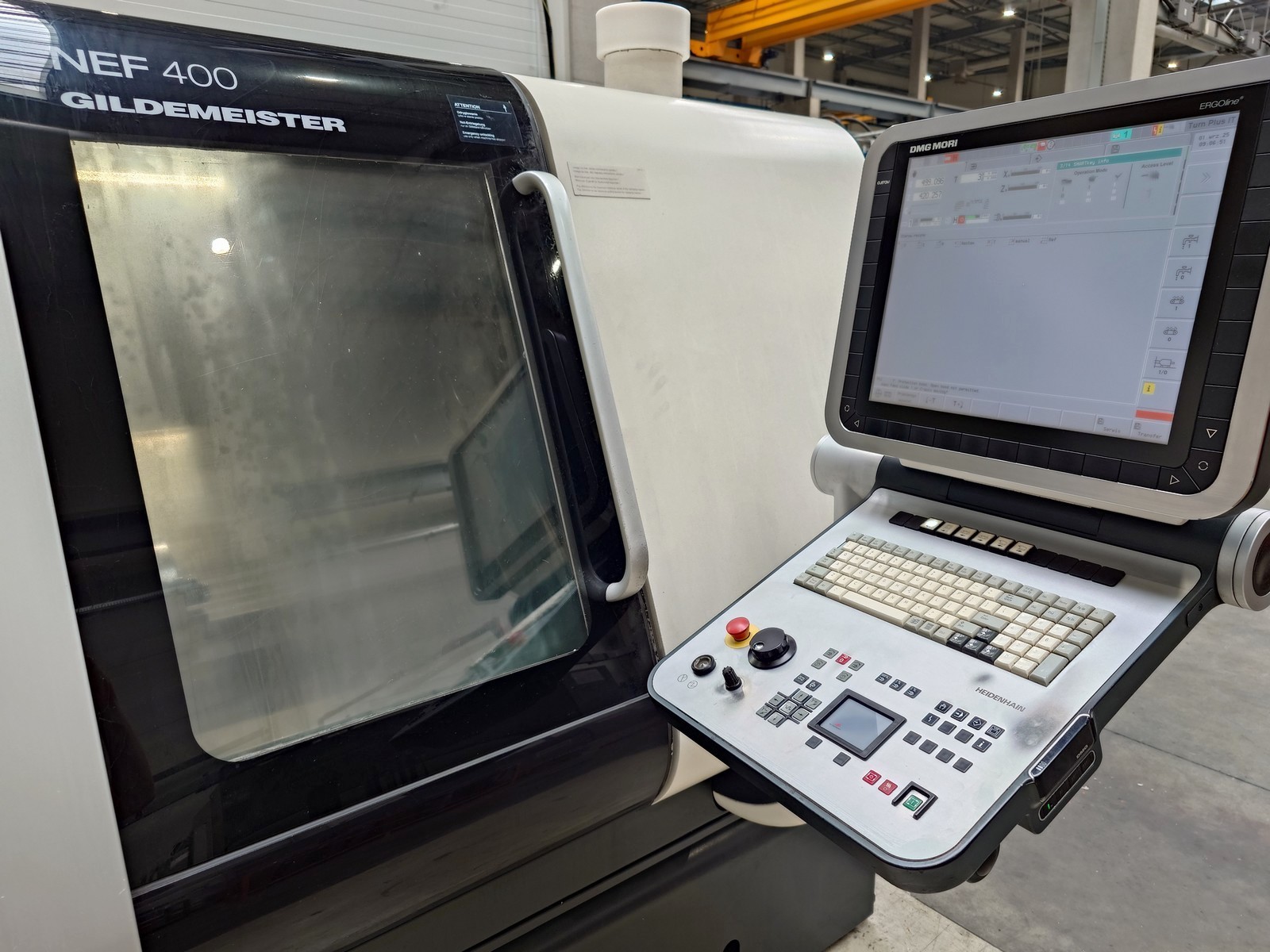

• érintőképernyős vezérlőpanel: DMG MORI ERGOline

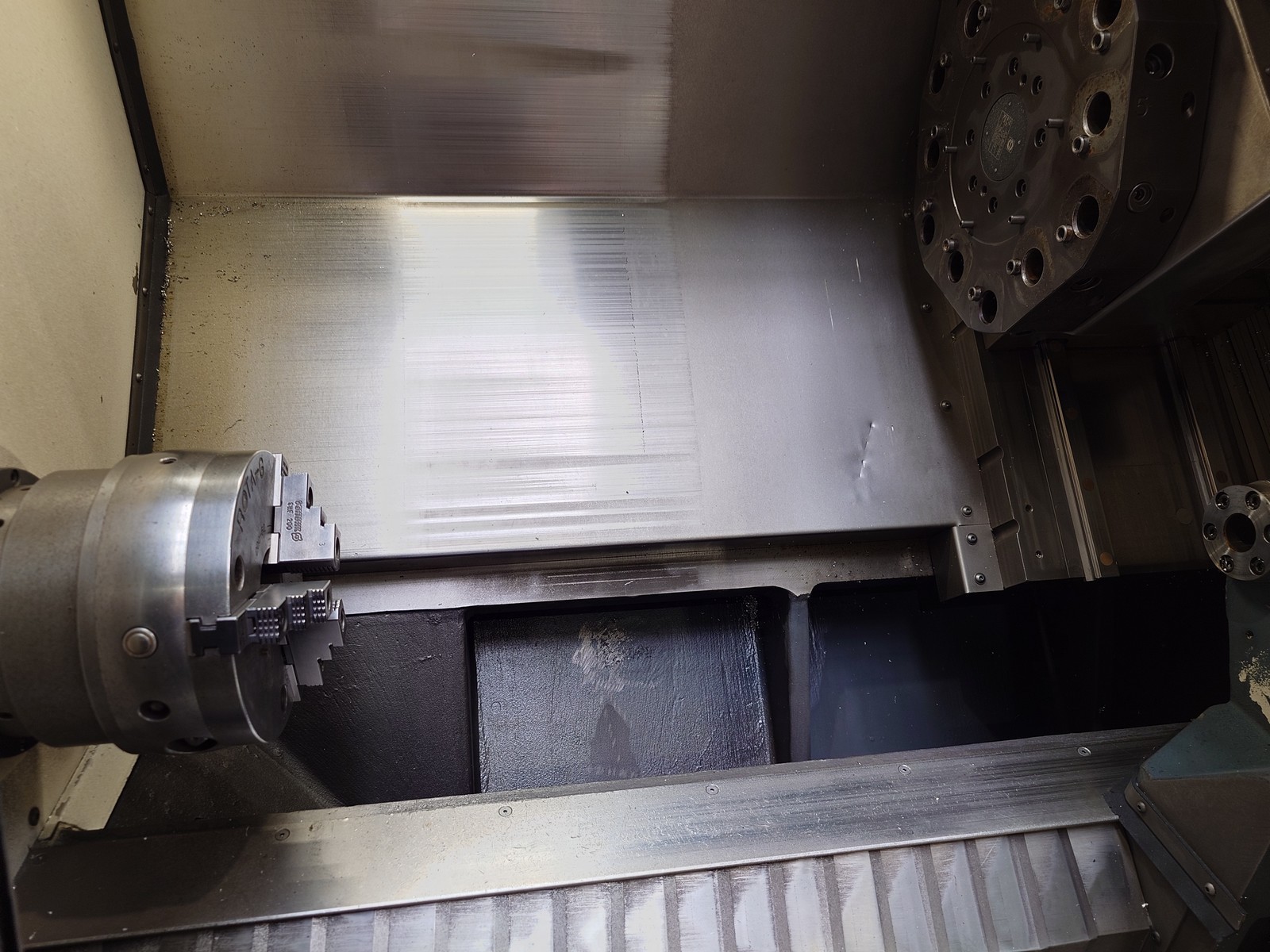

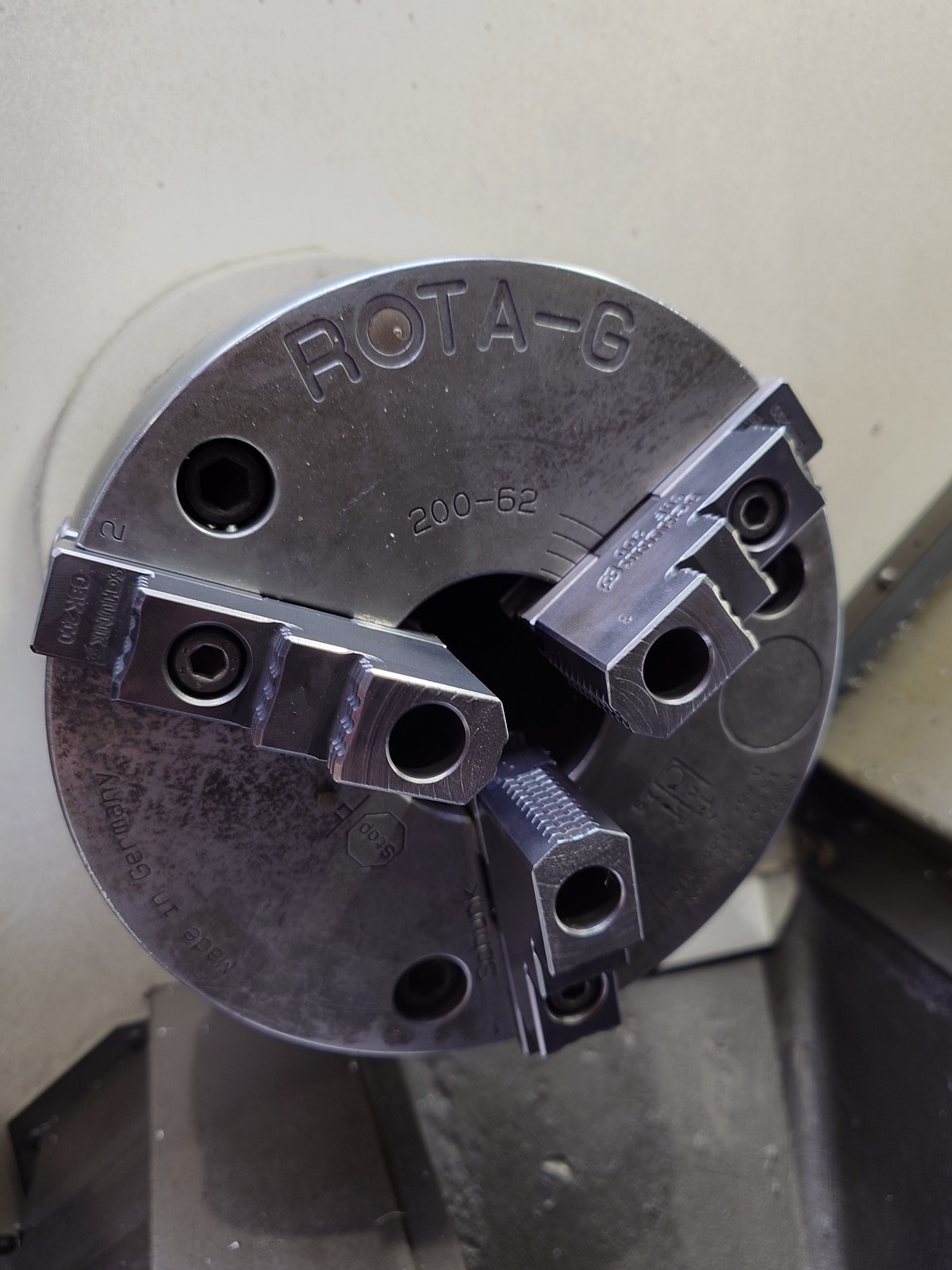

• SCHUNK tokmány gyorsváltó pofákkal

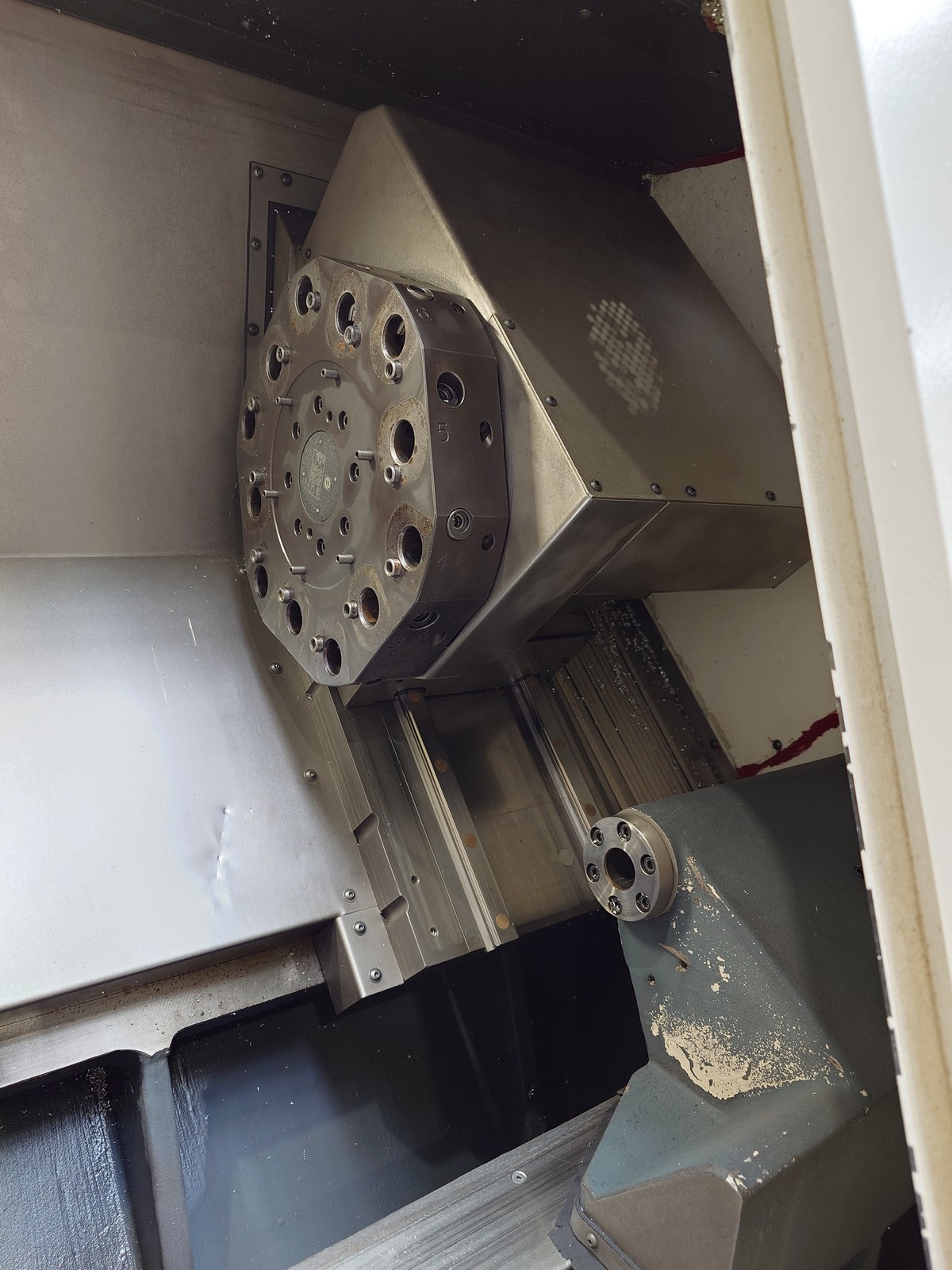

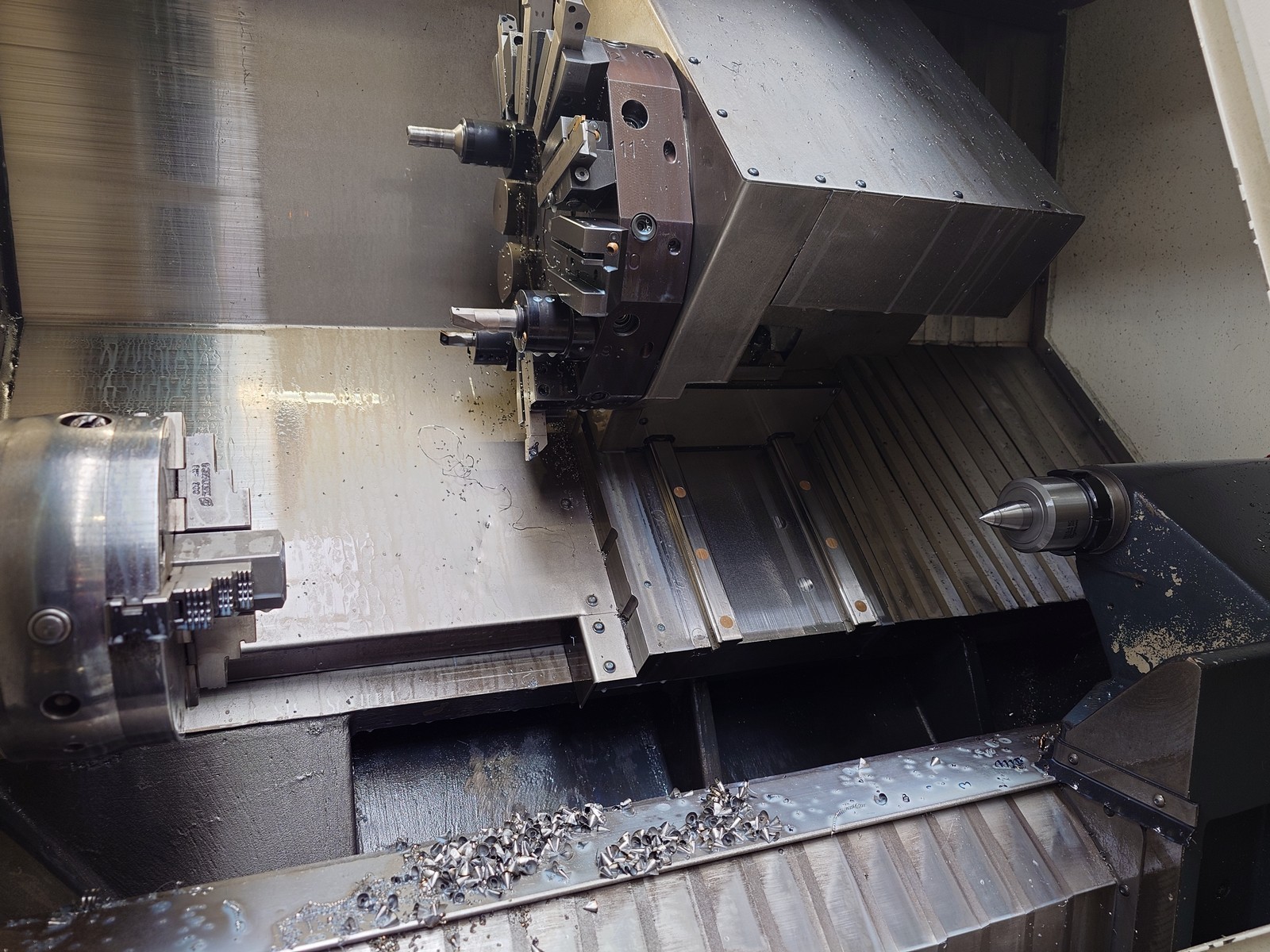

• 12 állású VDI 30 revolver
• meghajtott szerszámok
• C tengely

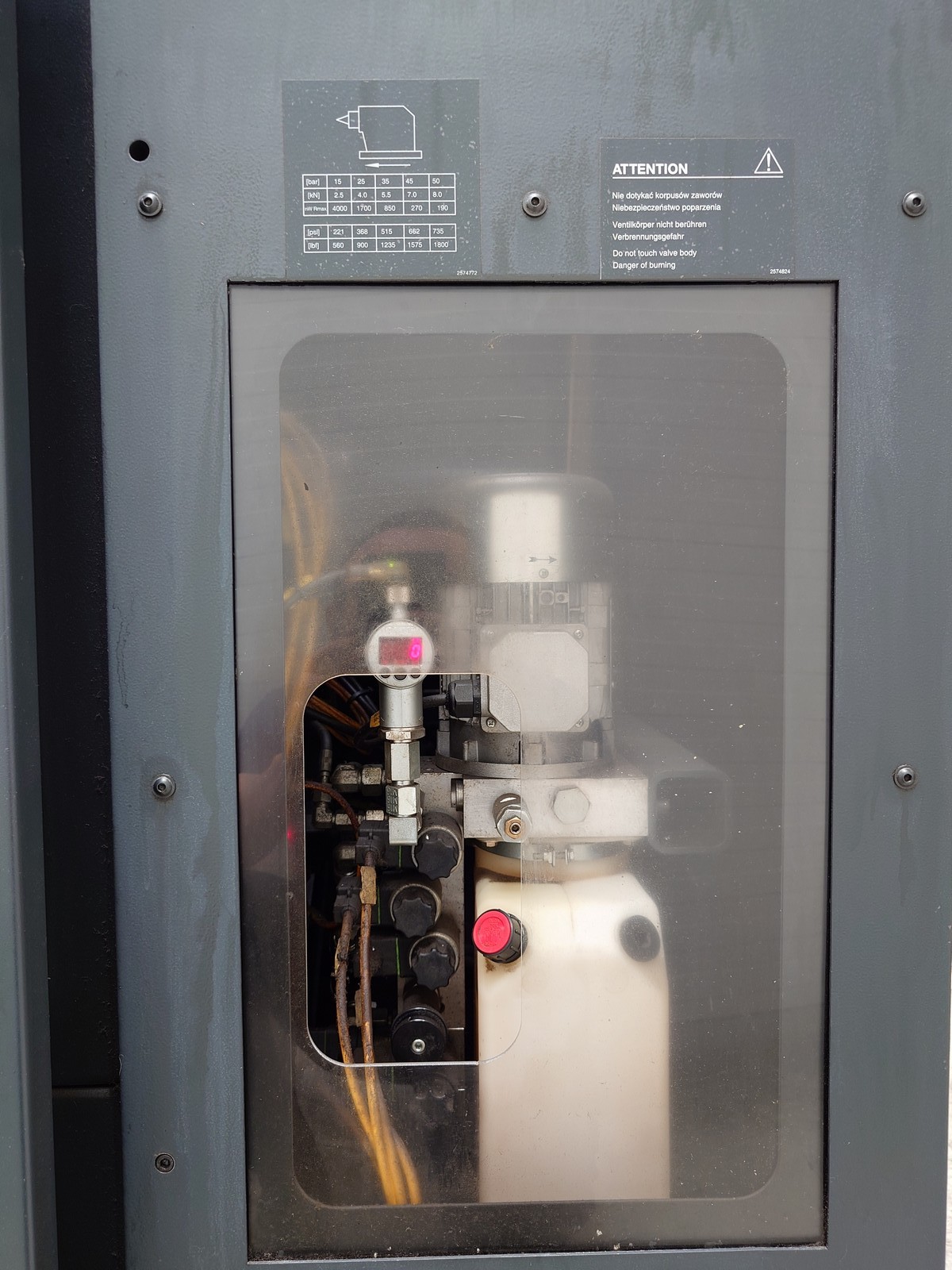

• hidraulikus farokemelő

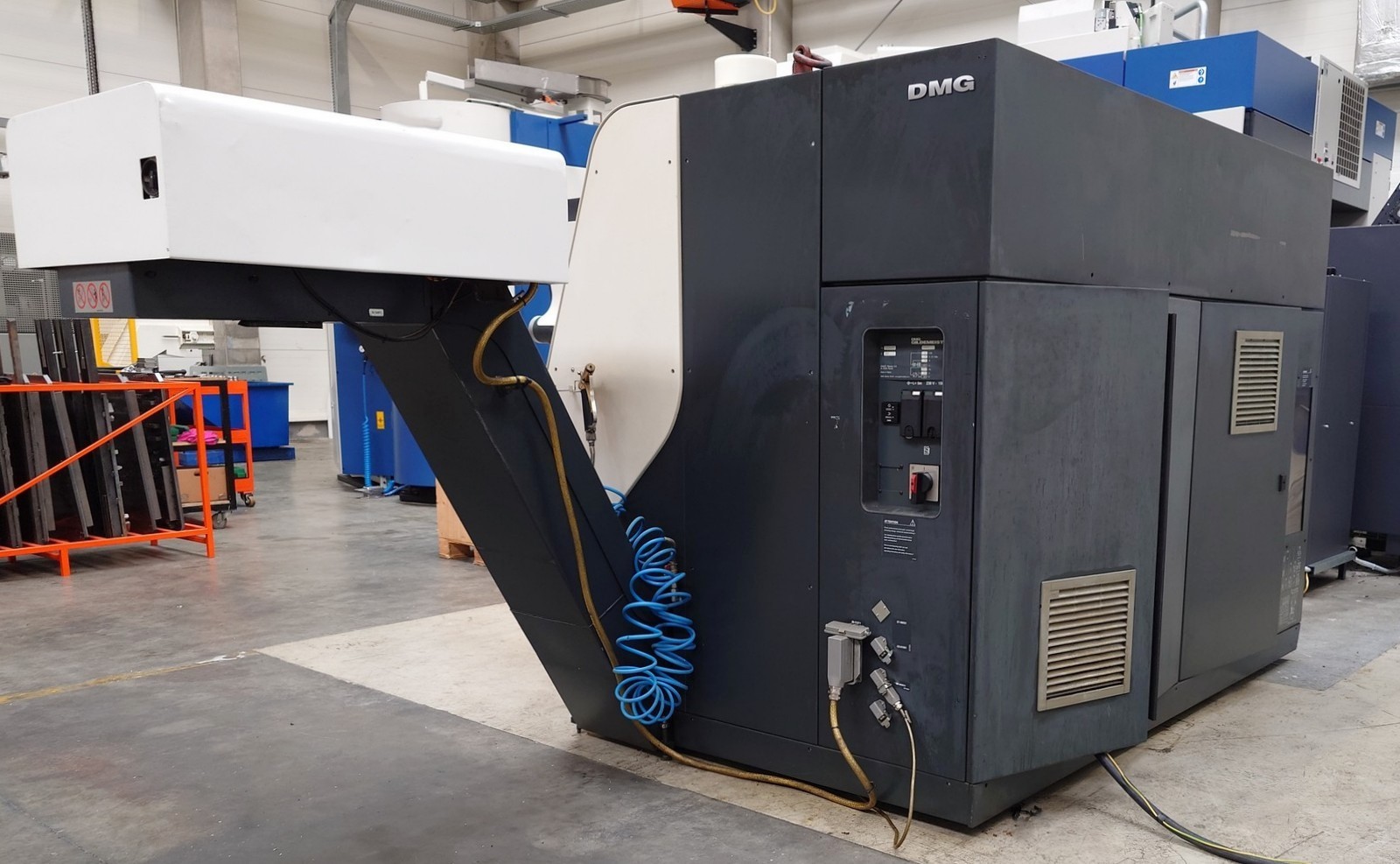

• forgácsszállító
• 160 l-es forgácstálca
