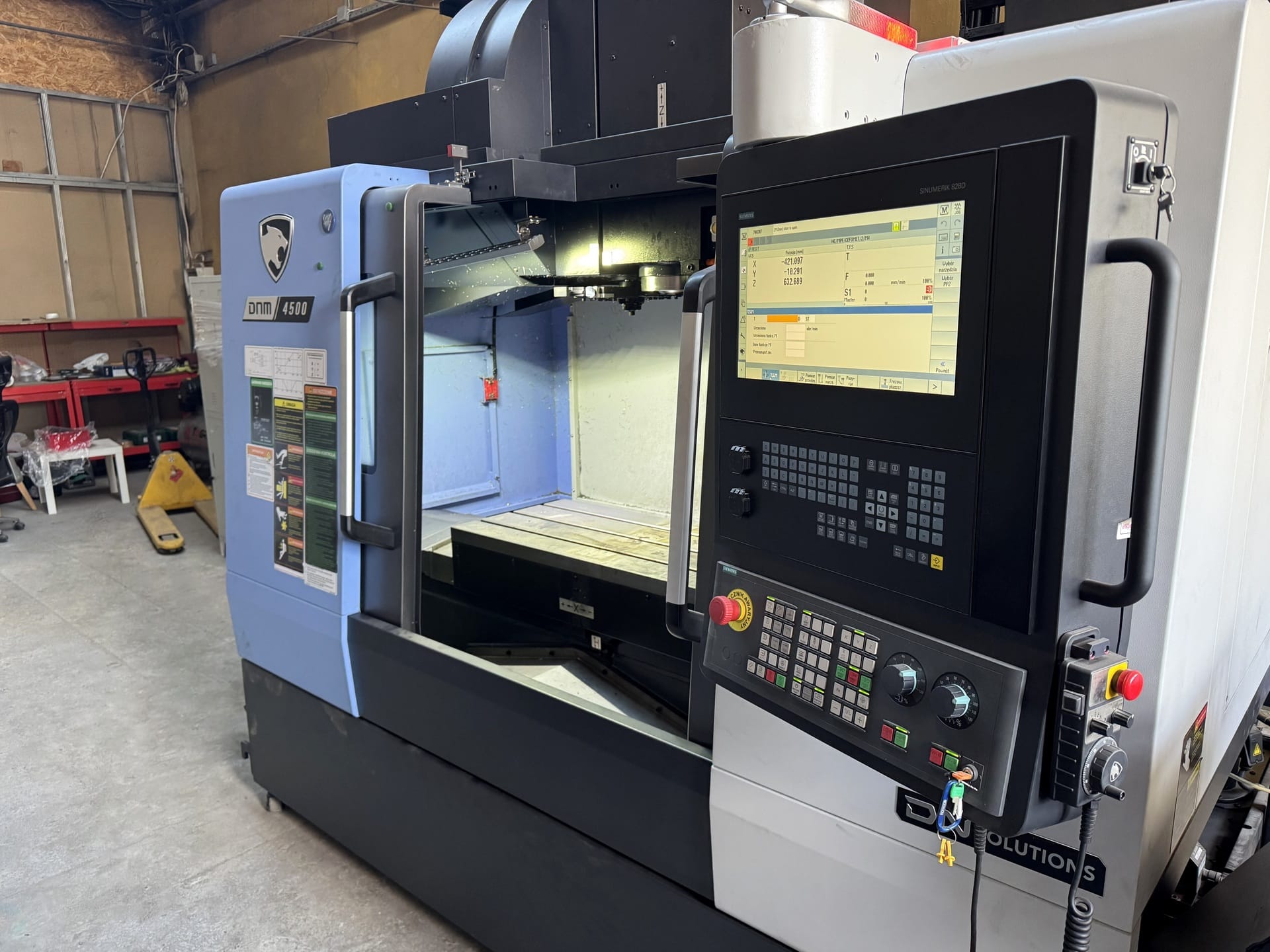

DOOSAN DNM 4500 CNC megmunkálóközpont

DOOSAN DNM 4500 CNC megmunkálóközpont a DN SOLUTIONS 2022-ben gyártotta (2023-ban újonnan vásárolták) Dél-Koreában. A legfeljebb 600 kg tömegű munkadarabok precíziós megmunkálására tervezett gépet számos megbízható alkatrésszel szerelték fel, amelyek hosszú évekig tartó intenzív termelés során is biztosítják a zavartalan működést. A megmunkálási folyamatok, azaz a fúrás, a menetvágás és a marás egy nagy munkaterületen belül, forgácsolószerszámok és egy nagy teljesítményű, közvetlen meghajtású orsó segítségével történik. Mindezt kiegészíti az intelligens SIEMENS CNC-vezérlő, amelyben néhány lépésben korszerű megmunkálási programok készülnek. A gép teljes élettartama alatt mindössze 83 órát dolgozott. A DOOSAN maróközpont súlya 5000 kg.

A DOOSAN DNM 4500 CNC marógép műszaki adatai

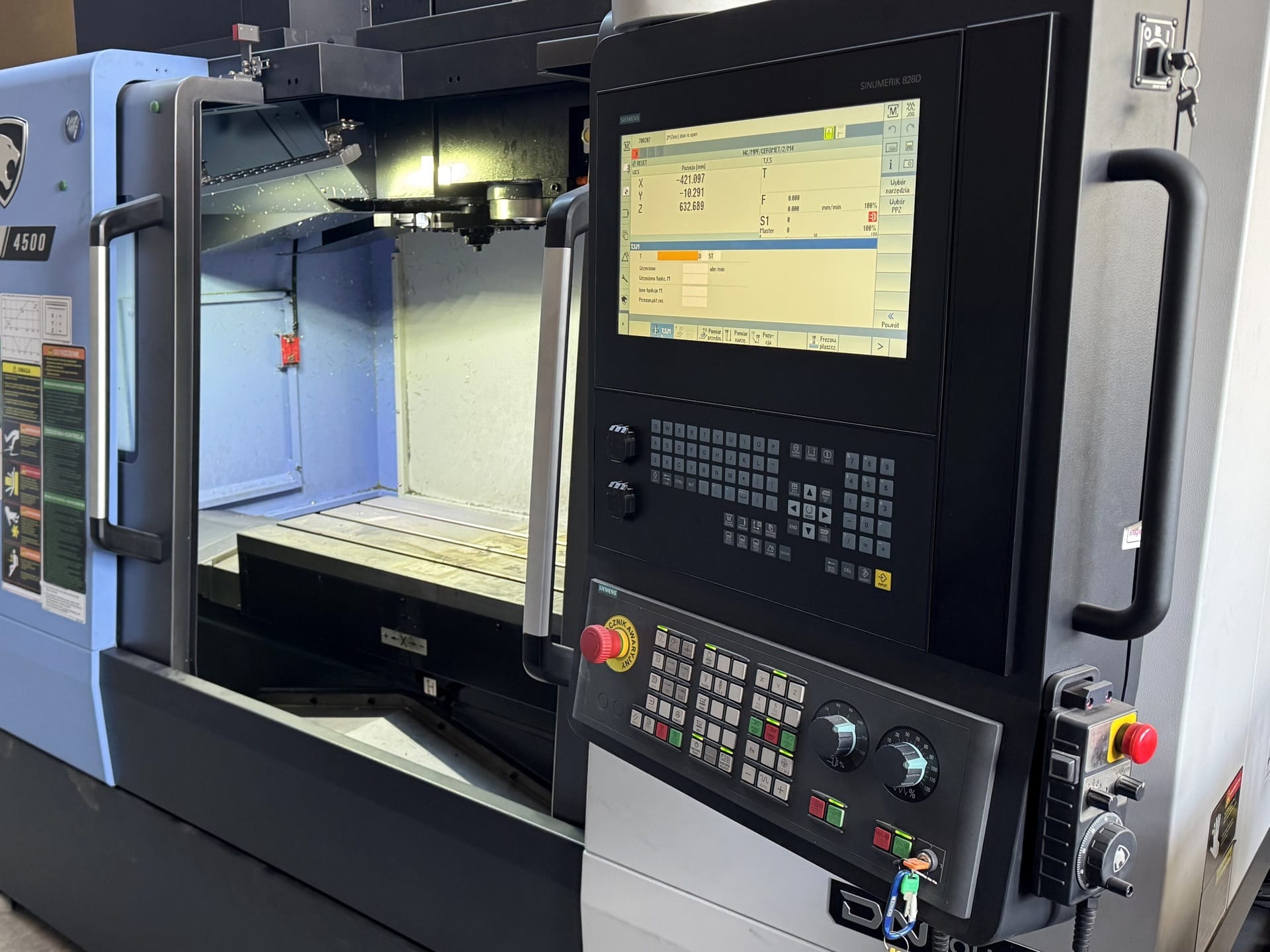

• CNC-vezérlő: SIEMENS SINUMERIK 828D
• előtolás az X/Y/Z tengelyen: 800/450/510 mm
• gyorsmenet az X/Y/Z tengelyen: 36/36/30 m/min

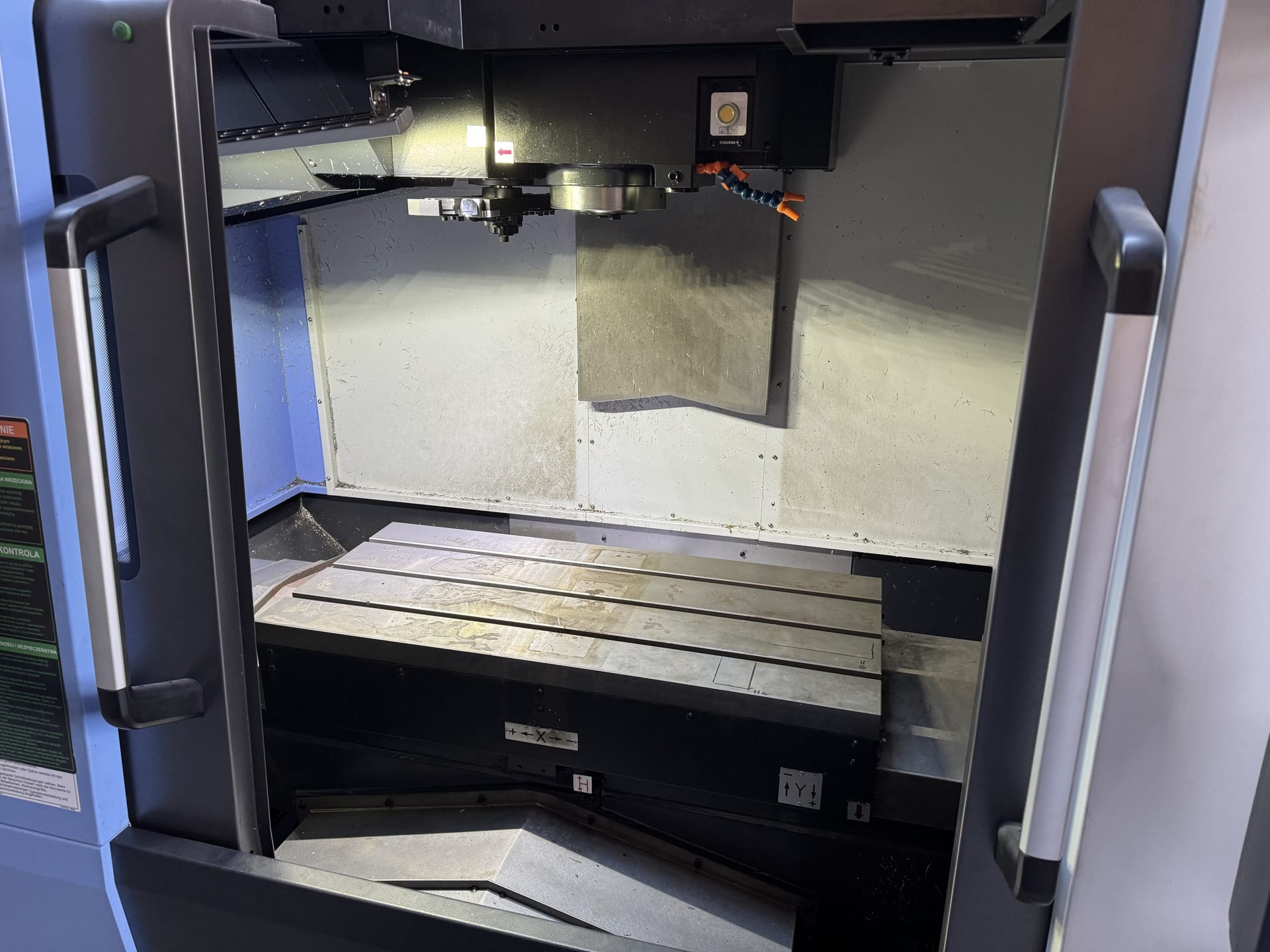

• munkaasztal méretei (H x Sz): 1000 x 450 mm
• maximális munkadarab súly: 600 kg
• maximális orsófordulatszám: 12000 rpm
• maximális távolság az orsó végétől a munkaasztal felületéig: 660 mm
• minimális távolság az orsó végétől a munkaasztal felületéig: 150 mm
• orsó kúpossága: ISO 40
• orsó meghajtási teljesítmény (folyamatos működés/S3 15%): 11/16,5 kW
• maximális orsónyomaték: 141 Nm

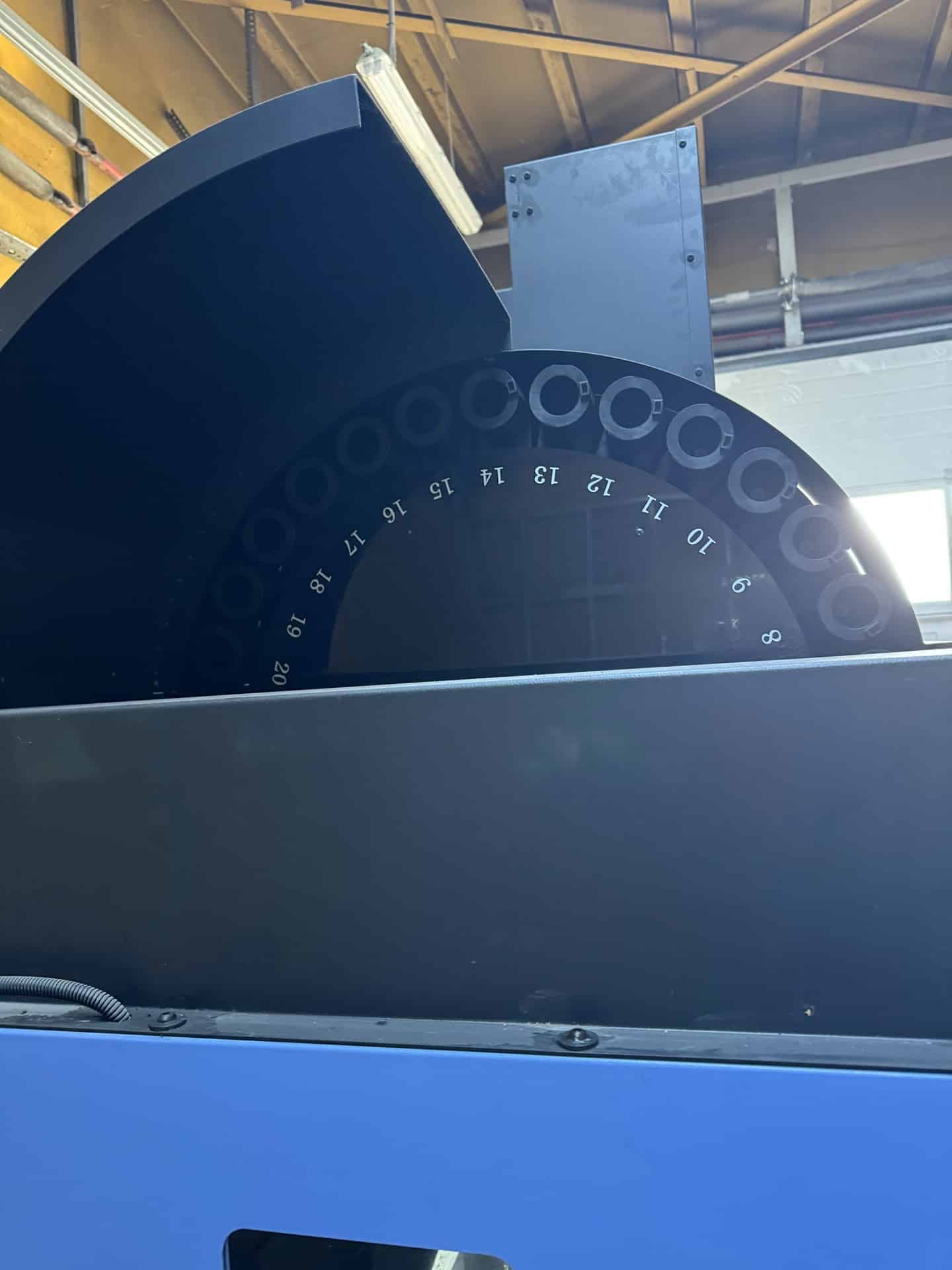

• 30 állású szerszámtároló
• maximális szerszámátmérő (szomszédos pozíciók üresen/szomszédos pozíciók foglaltan): 125/80 mm
• maximális szerszámhossz: 300 mm
• maximális szerszámsúly: 8 kg
• szerszámtartó: BT 40
• szerszámcsere-idő (szerszámról szerszámra): 1,2 s
• szerszámcsereidő (forgácsról forgácsra): 3,2 s
• üzemóra: 83 h
• szalagos forgácsszállító: SARIGOL (2023)
• szervomotor teljesítménye az X és Y tengelyen: 1,8 kW
• szervomotor teljesítménye a Z tengelyen: 3 kW
• tápegység: 380 V; 50/60 Hz
• a DOOSAN DNM 4500 gép súlya: 5000 kg
