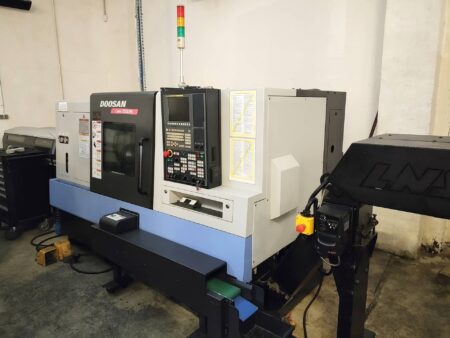

DOOSAN LYNX 220 LMSC CNC esztergaközpont

DOOSAN LYNX 220 LMSC CNC esztergaközpont 2015-ben gyártották Dél-Koreában. Ez a rendkívül hatékony és megbízható gép képes racionalizálni a legigényesebb megmunkálási folyamatot is bármely gyártóüzemben, többek között a két nagy sebességű orsónak és a rendkívül stabil kialakításnak köszönhetően. A legfeljebb 240 mm átmérőjű és 510 mm hosszú munkadarabok megmunkálása egy nagy munkaterületen belül történik, amely egy speciálisan kialakított ágyazattal van felszerelve. Az ágy hatékonyan csillapít minden rezgést és lengést, ami a megmunkált felület jobb minőségét és a vágószerszámok megnövelt élettartamát eredményezi. A mai napig a DOOSAN LYNX 220 kétspindulás CNC eszterga összesen 2198 órát dolgozott, és kizárólag rozsdamentes acél megmunkálására használták. A gép teljes tömege 3400 kg.

A DOOSAN LYNX 220 LMSC CNC eszterga műszaki adatai

Általános adatok

• előtolás X/Z/B tengelyen: 165/550/550/550 mm
• gyorstolás az X/Z/B tengelyen: 30/36/30 m/min
• maximális esztergálási átmérő: 240 mm
• maximális esztergálási hossz: 510 mm
• üzemóra: 2198 h
• energiaellátás: 3x 380 VAC; 50/60 Hz
• méretek (H x Sz x M): 2763 x 1627 x 1655 mm
• a gép súlya: 3400 kg

Főorsó

• maximális fordulatszám: 4500 rpm
• tokmány átmérő: 210 mm
• rúdátmérő: 65 mm
• orsóvég: A2-6
• meghajtási teljesítmény: 15 kW
• nyomaték: 169 Nm

Mellékorsó

• maximális fordulatszám: 6000 rpm
• tokmány átmérő: 135 mm
• rúdátmérő: 34 mm
• orsóvég: lapos ⌀ 110 mm
• meghajtási teljesítmény: 5,5 kW
• nyomaték: 35 Nm

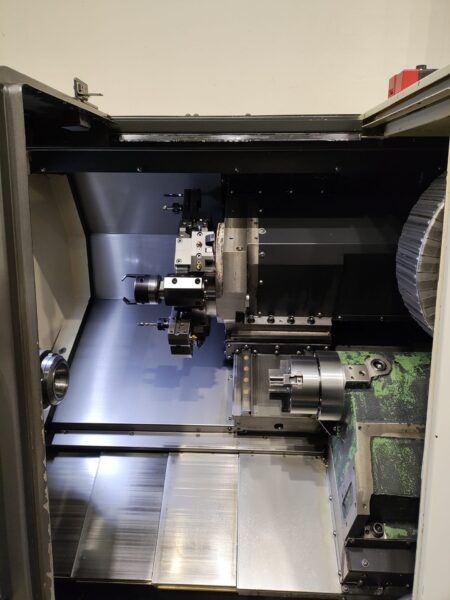

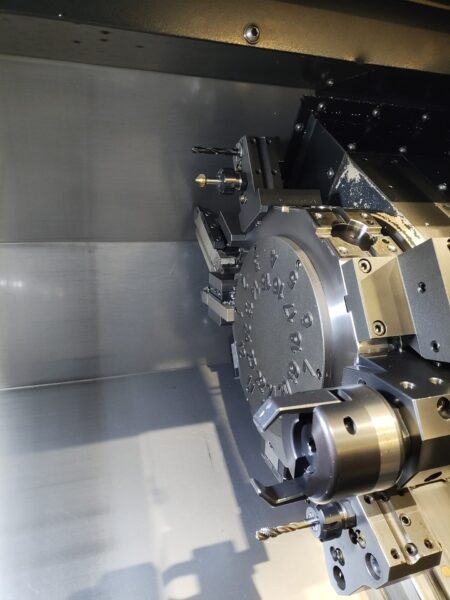

Szerszámfej

• pozíciók száma: 12 (24 index)
• maximális forgószerszám fordulatszám: 6000 rpm
• szerszámátmérő: 20 mm
• fúrórúd átmérője: 32 mm
• fejindexálási idő: 0,15 s

A LYNX 220LMSC CNC esztergaközpont felszereltsége

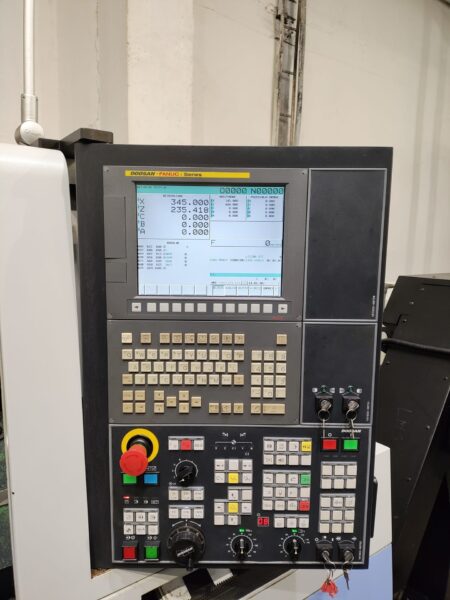

• CNC-vezérlés: DOOSAN FANUC i Series
• mellékorsó
• mérőszonda

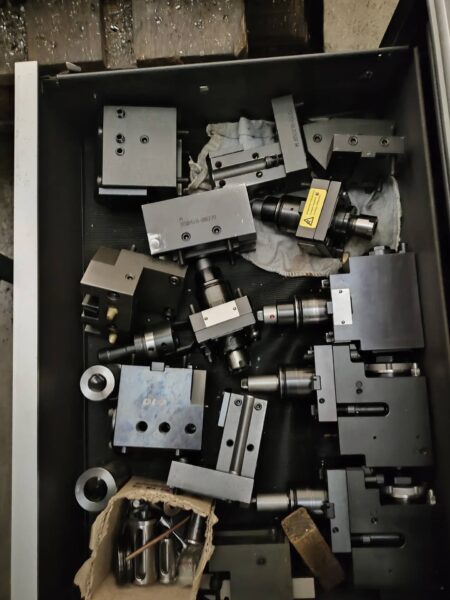

• szerszámtartókészlet
• megfogó

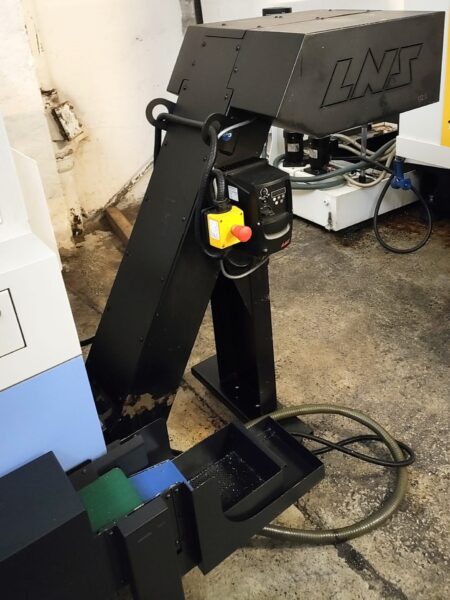

• forgácsszállító
• munkadarab-gyűjtő kosár
• lábkapcsolós vezérlő
• adagolóasztal BA-65
• munkaterület megvilágítása
