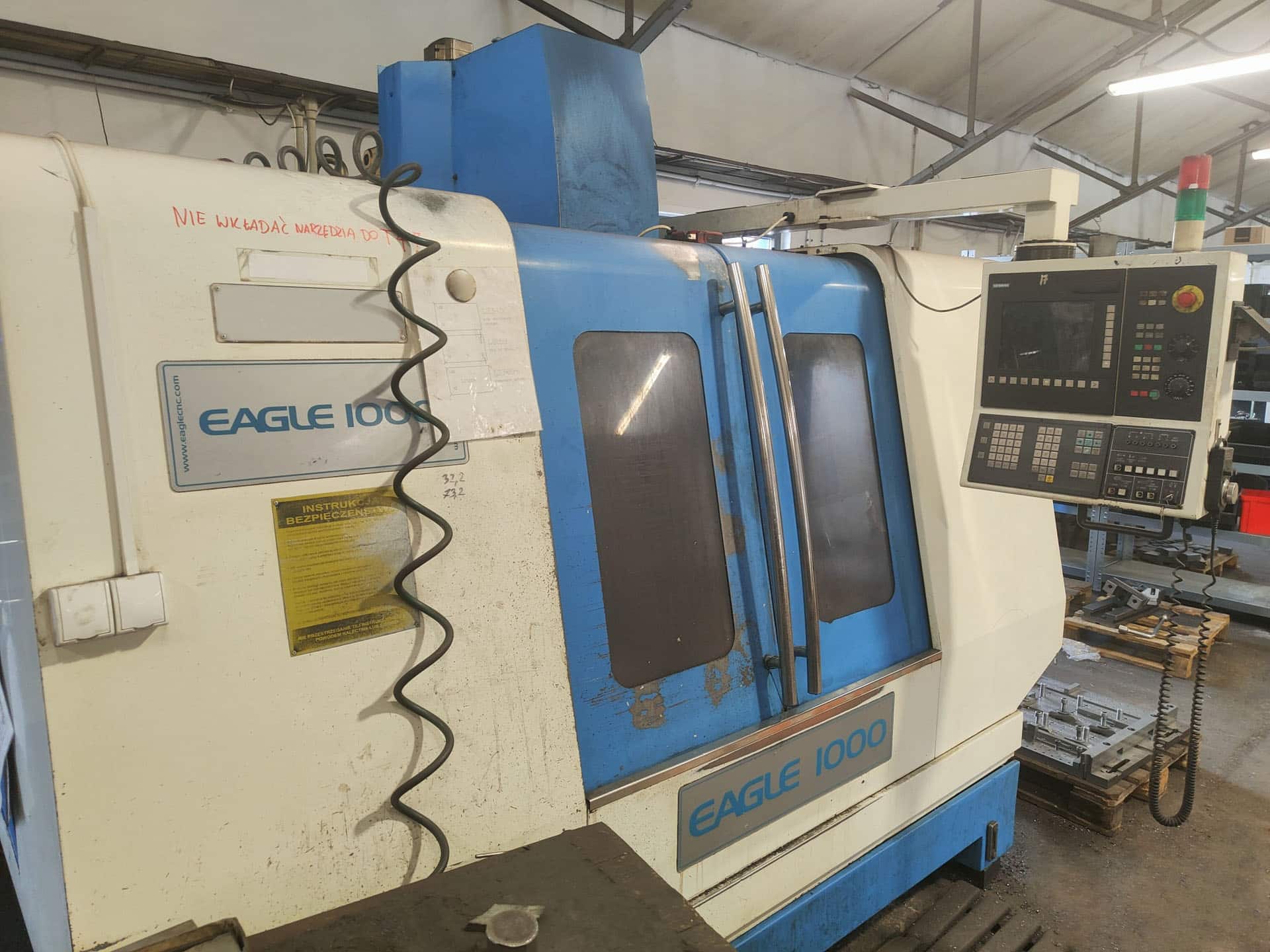

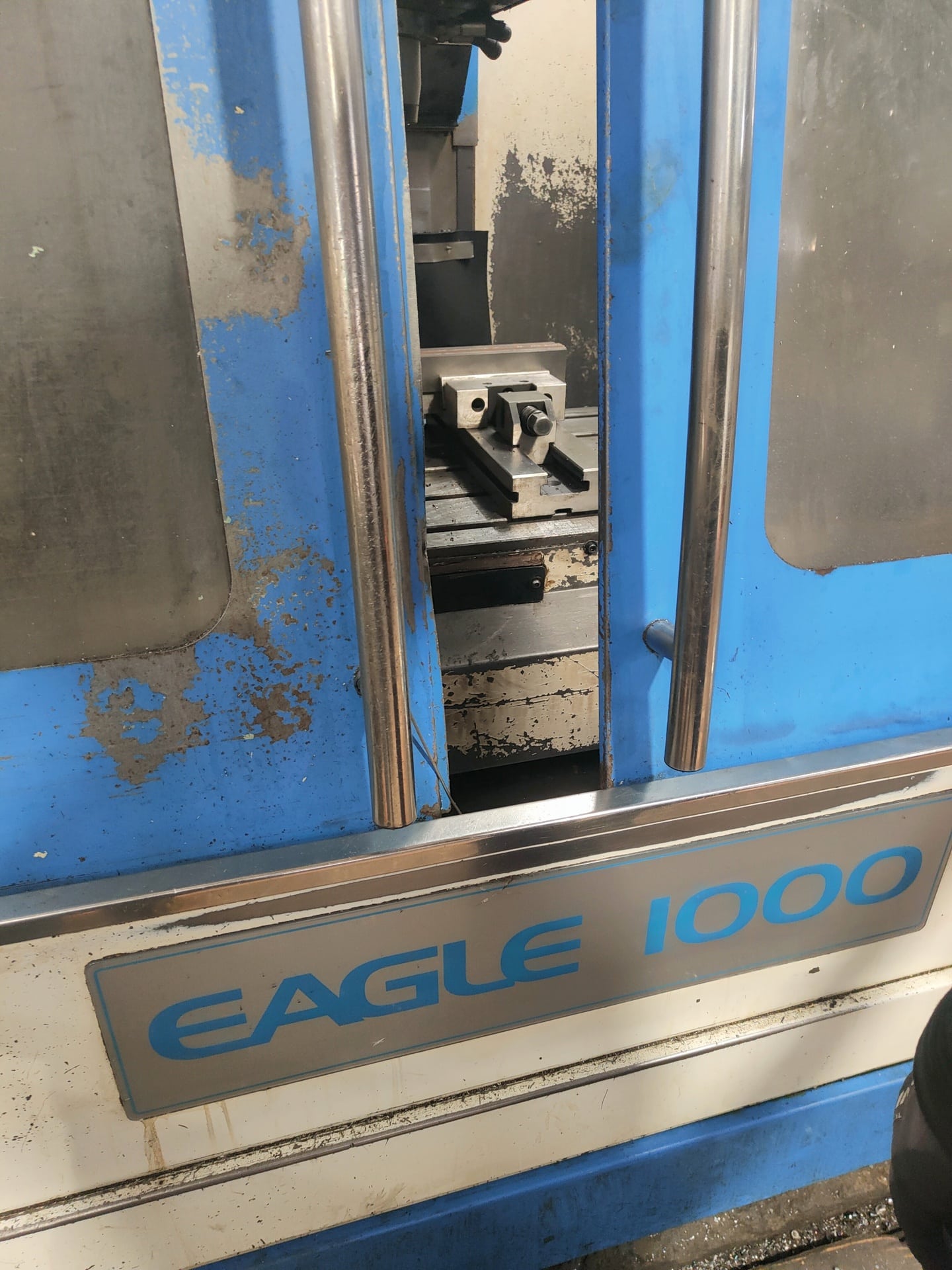

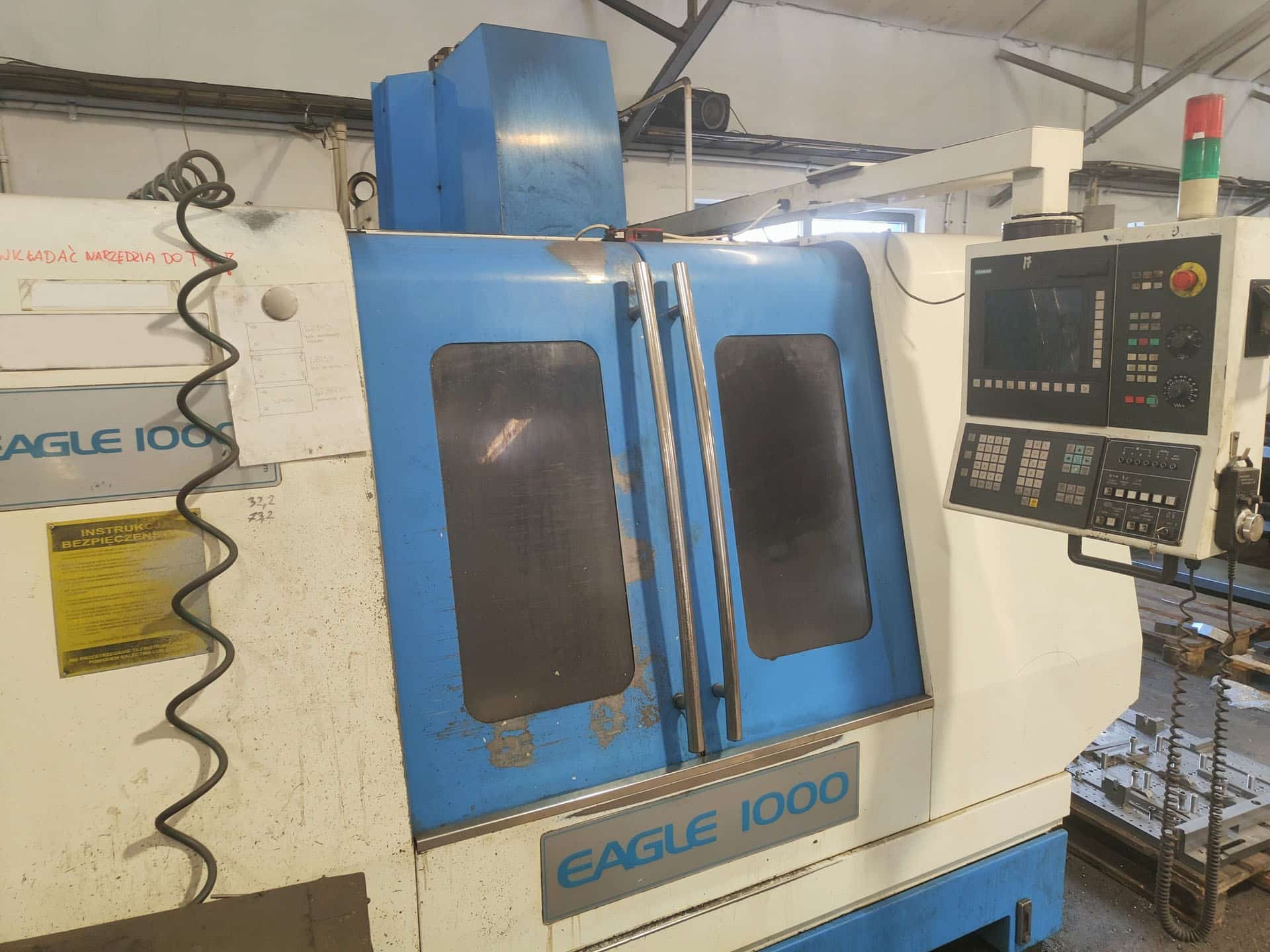

DUGARD EAGLE 1000 VMC CNC függőleges megmunkálóközpont

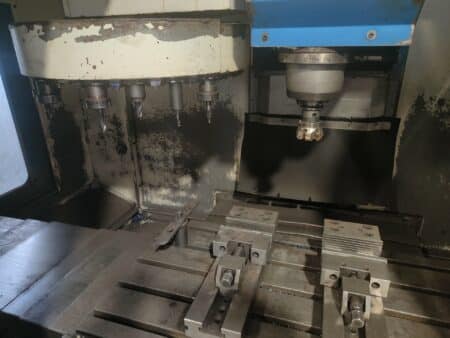

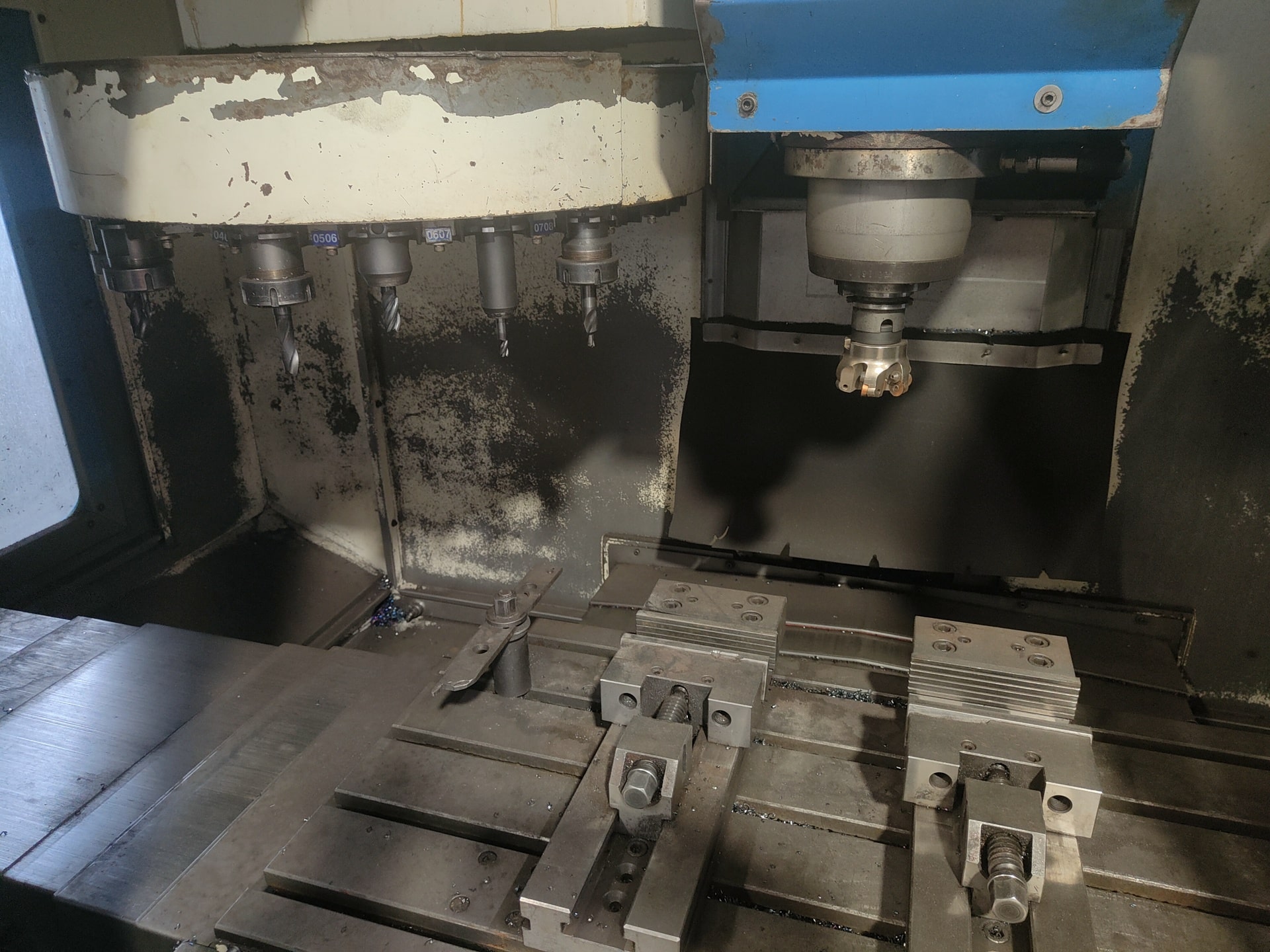

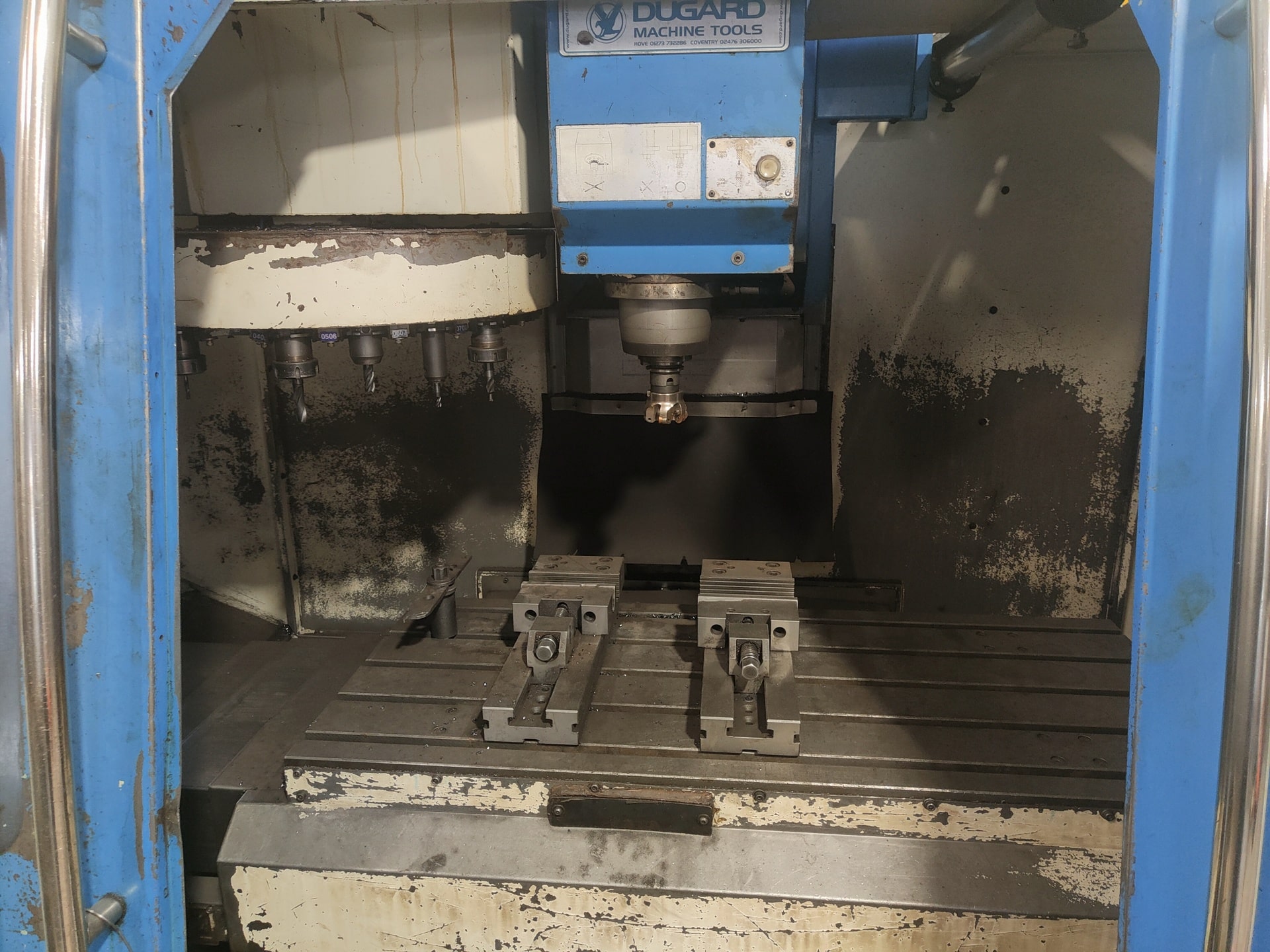

DUGARD EAGLE 1000 VMC CNC függőleges megmunkálóközpont 2000-ben gyártotta Tajvanon a C Dugard Ltd. A gépet maximum 600 kg tömegű munkadarabok precíziós megmunkálására használják. A megmunkálási folyamatot megbízható alkatrészek segítségével végzik, amelyek a gyártott alkatrészek legmagasabb minőségét biztosítják hosszú évekig tartó használatra. A nagy munkaterületen belül többek között egy 1200 mm hosszú és 450 mm széles nagy munkaasztal, egy nagy teljesítményű orsó és egy 20 állásos szerszámtároló található. A DUGARD EAGLE 1000 CNC megmunkálóközpont súlya 5800 kg.

A DUGARD EAGLE 1000 VMC CNC marógép műszaki adatai

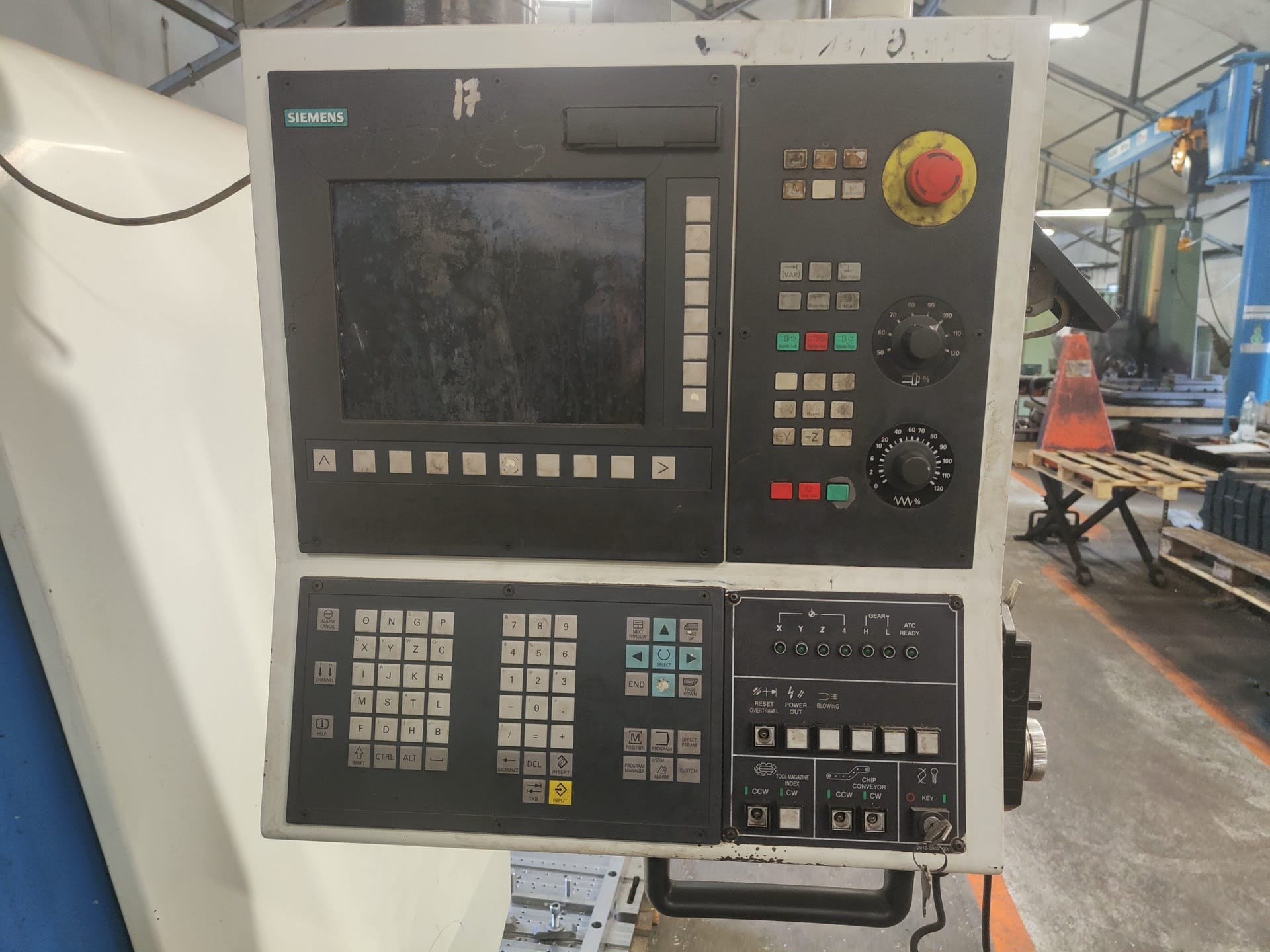

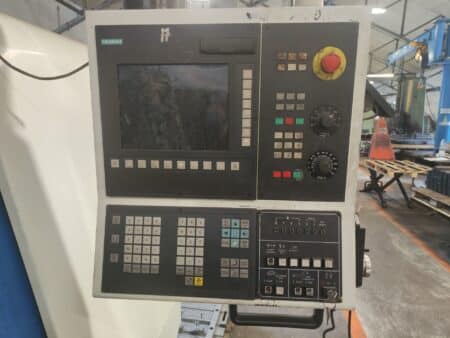

• CNC-vezérlés: SIEMENS
• előtolás az X/Y/Z tengelyen: 1020/510/510 mm
• előtolási sebesség az X,Y,Z tengelyen: 1-7600 mm/perc
• gyorsmenet az X/Y/Z tengelyen: 30/30/18 m/min
• munkaasztal méretei (H x Sz): 1200 x 450 mm
• maximális munkadarab súly: 600 kg
• maximális orsófordulatszám: 8000 ford/perc
• minimális orsófordulatszám: 80 ford/perc
• orsó kúpossága: BT-40
• orsó meghajtási teljesítmény (30 perc): 12 kW
• az orsó középpontjától a testig mért távolság: 550 mm
• távolság az orsó orrától a munkaasztalig: 150-660 mm
• 20 állásos szerszámtároló
• maximális szerszámátmérő: 89 mm
• maximális szerszámsúly: 7 kg
• szerszámtartó: BT-40
• pozicionálási pontosság: ± 0,005 mm
• ismételhetőségi pontosság: ± 0,003 mm
• T-nyílások száma: 5
• T-nyílás szélessége: 18 mm
• T-nyílás távolság: 75 mm
• levegőfogyasztás: 5 kg/cm3
• teljesítményigény: 20 kVA
• tengelyhajtási teljesítmény: 4,2 kW
• hűtőközeg-szivattyú teljesítménye: 0,38 kW
• áramellátás: 3x 380/400 V; 50/60 Hz
• méretek (H x Sz x M): 2830 x 2741 x 2532 mm
• a DUGARD EAGLE 1000 VMC gép súlya: 5800 kg
