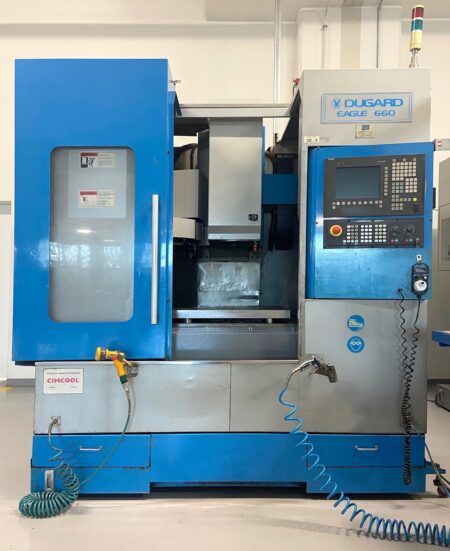

DUGARD EAGLE 660 megmunkáló központot

A DUGARD EAGLE 660 megmunkáló központot 2005-ben az angolC Dugard Ltd. cég építette. A maróközpont függőleges orsóval rendelkezik, amely lehetővé teszi a megmunkálást 8000 fordulat / perc sebességgel, beépített tároló 24 eszközhöz és SIEMENS SINUMERIK 810D ShopMill CNC vezérlés, amely három tengely vezérlését biztosítja. A függőleges orsó regenerálódott a gépen, és új szerszámbefogó rendszert telepítettek.

A DUGARD EAGLE 660 CNC marógép műszaki paraméterei

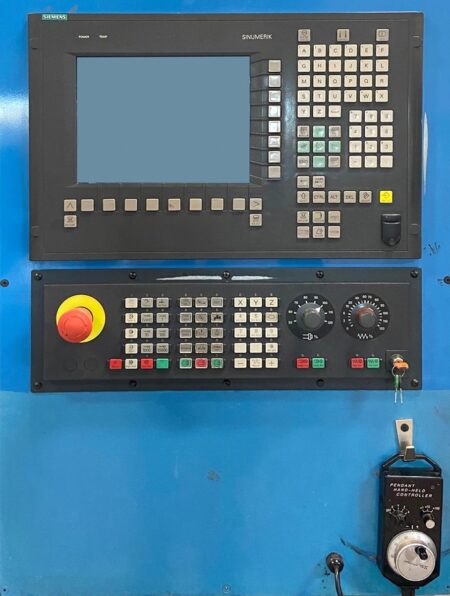

– CNC-vezérlő: SIEMENS SINUMERIK 810D ShopMill
– munkadarab szonda
– szerszámszonda

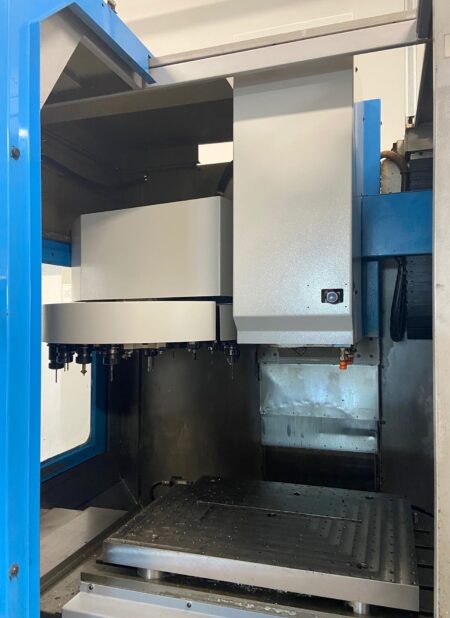

Függőleges orsó
– orsó kúpos: ISO 40
– állandó orsóteljesítmény: 11 kW
– az orsó pillanatnyi teljesítménye (30 perc): 15 kW
– orsó fordulatszám-tartomány: 80 ~ 8000 rpm.

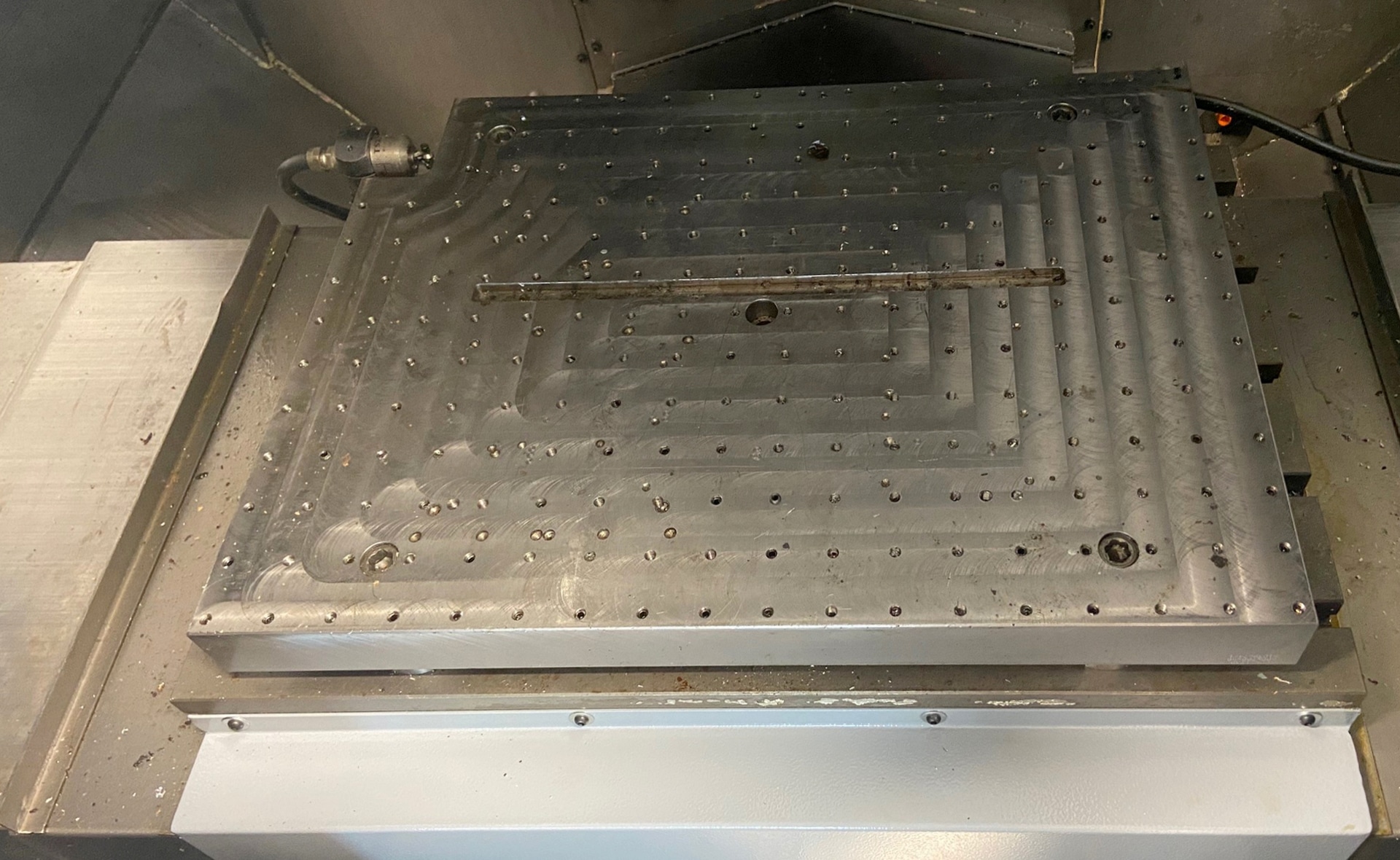

Munkaasztal
– az asztal méretei: 810 x 510 mm
– Asztal maximális terhelése: 500 kg
– T-horony, mennyiség: 5 mm
– T-rés, mérete: 18 mm
– T-rés, távolság: 100 mm

Feldolgozás mező
– X tengely út: 660 mm
– Y tengelymenet: 530 mm
– Z tengelymenet: 510 mm
– az orsócsúcs távolsága az asztal felületétől: 150 ~ 660mm
– az orsó tengelyének távolsága a testtől: 585 mm

Feedrate
– X, Y, Z üzemi előtolás: 1 ~ 10000 mm / perc.
– gyorsított előtolási sebesség az X tengelyen: 30 m / perc.
– gyorsított előtolási sebesség az Y tengelyben: 30 m / perc.
– gyorsított előtolási sebesség a Z tengelyben: 24 m / perc.
– X, Y, Z tengelyvezetők: gördülő tömbök

Géppontosság
– ismételhetőség (JIS B6338 szerint): 0,003 mm
– pozicionálási pontosság (JIS B6338 szerint): 0,004 / 300 mm

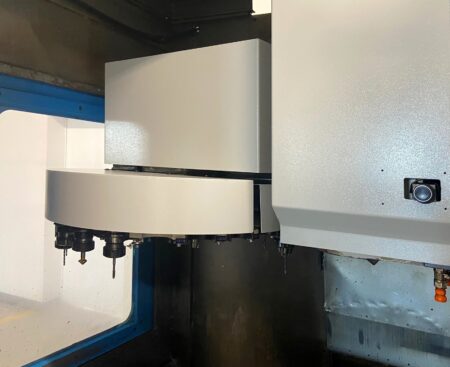

Eszközmagazin
– az eszközök száma a magazinban: 24
– szerszámtartó: BT40
– a szerszám maximális átmérője: 76 mm
– maximális szerszámhossz: 250 mm
– maximális szerszámtömeg: 7 kg
– szerszámcsere ideje (T-T, C-C): 3,0-4,5 s
– magazin típusa: közbenső karommal

Egyéb paraméterek
– energiaigény: 15 kVA
– sűrített levegőigény: 5 bar, 200 l / perc.
– a gép számára szükséges terület (hossz x szélesség x magasság): 2 x 2,06 x 2,58 m
– gép tömege: 5000 kg
