DUGARD EAGLE 660 VMC CNC megmunkálóközpont

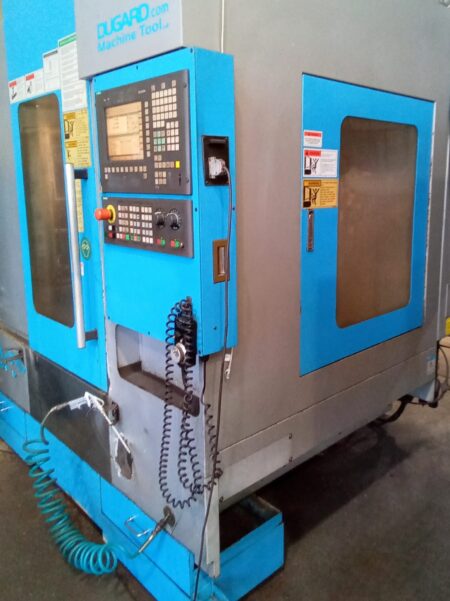

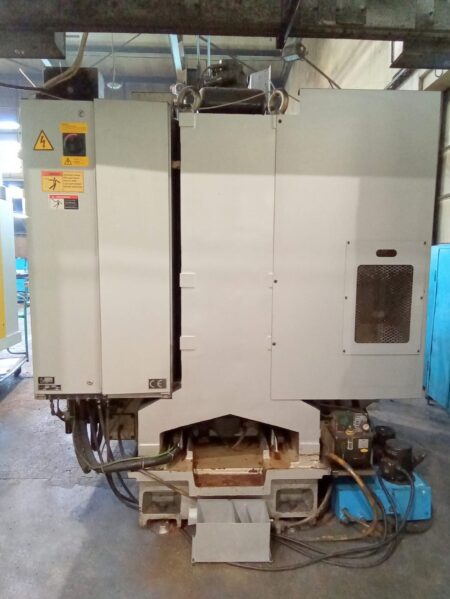

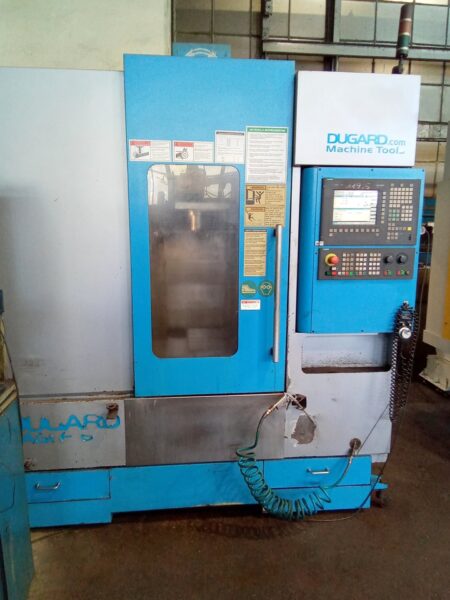

DUGARD EAGLE 660 VMC CNC megmunkálóközpont 2007-ben építették Tajvanon, és a munkadarabok precíziós marásához, fúrásához, menetfúrásához, furásához és dörzsöléséhez használják forgószerszámokkal. A gépet, amely széleskörű megmunkálási képességekkel rendelkezik, rendkívül stabil talapzata különbözteti meg, amely merevséget és alátámasztást biztosít a vezetőpályáknak, amelyeken az X,Y,Z tengelyek vezetése történik. A magas szintű biztonság érdekében speciálisan kialakított csúszóvédők védik a kezelőt a mozgó alkatrészektől, a hűtőfolyadéktól és a munkadarabdaraboktól.

A szerszám kiválasztásától a megmunkálási ciklusig minden folyamatot teljesen automatikusan végez a maróközpont. A bevezetett SIEMENS SINUMERIK 810 D CNC-vezérlés minimalizálja a gép kezelőjének a gép kezelését, míg a tágas, 24 állásos tár a lehető legrövidebb hozzáférési utat választja ki a szerszámhoz. Ez a megoldás növeli a termelés hatékonyságát, miközben jelentősen csökkenti az időt és a költségeket. Az EAGLE 660 CNC függőleges megmunkálóközpont súlya 5000 kg.

A DUGARD EAGLE 660 VMC CNC maróközpont műszaki adatai

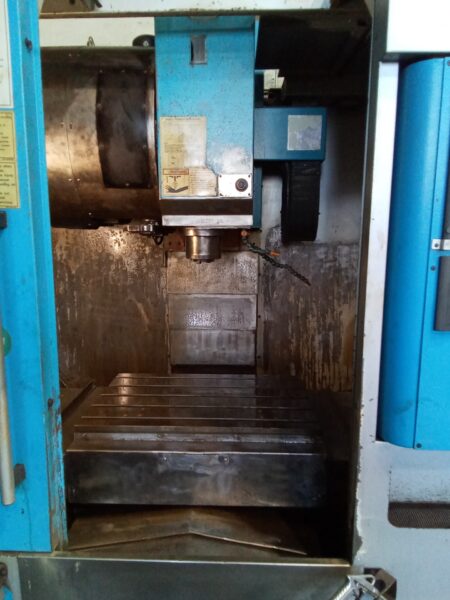

• munkaasztal méretei (L x W): 810 x 510 mm
• előtolás az X/Y/Z tengelyen: 660/520/510 mm
• előtolási sebesség az X,Y,Z tengelyen: 1-10000 mm/perc
• gyorsmenet az X,Y,Z tengelyeken: 30/30/24 m/min
• maximális munkadarab súly: 500 kg

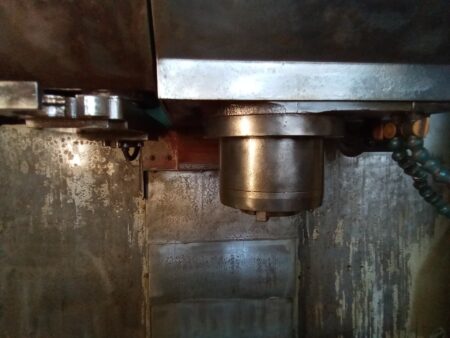

• az orsó maximális fordulatszáma: 8000 ford/perc
• minimális orsófordulatszám: 80 ford/perc
• orsó kúpossága: ISO 40
• minimális távolság az orsócsúcs és a munkaasztal között: 150 mm
• maximális távolság az orsócsúcs és a munkaasztal között: 660 mm
• orsóteljesítmény (folyamatos teljesítmény/ MTDR): 5,5/7,5 kW
• maximális szerszámhossz: 250 mm
• maximális szerszámátmérő: 76 mm
• maximális szerszámsúly szerszámtartóval: 7 kg
• szerszámválasztási módszer: kétirányú programozás a köztes karon keresztül
• pozicionálási pontosság: ± 0,014 mm
• ismételhetőségi pontosság: ± 0,01 mm
• üzemi nyomás: 5 bar
• levegőfogyasztás: 200 l/min
• hűtőközegszivattyú teljesítménye: 0,76 kW
• energiaigény: 15 kVA
• zajszint: 72,2 dB (A)

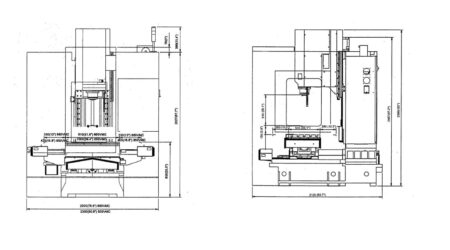

• méretek (H x SZ x M): 2000 x 2060 x 2583 mm
• a gép súlya: 5000 kg

A DUGARD CNC marógép felszereltsége

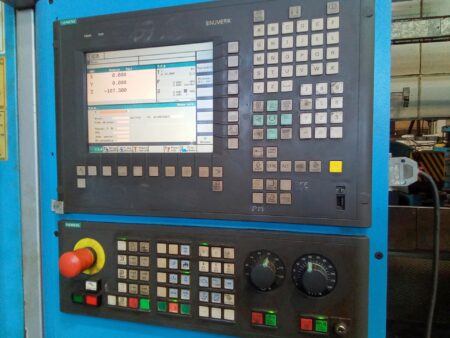

• CNC-vezérlés: SIEMENS SINUMERIK 810 D
• 24 állásos szerszámtároló
• törmeléktartály
• kenőrendszer
• sűrített levegős rendszer
• olajhűtő
• elektromos szekrény
• főkapcsoló
• munkahelyi megvilágítás
• DTR – Üzemeltetési és műszaki dokumentáció
• üzemeltetési kézikönyv
